Amerikai daru és hasonló szerelvények: alkalmazási jellemzők

Ebben fogunk beszélni arról, hogy egy daru egy amerikai 1 1 2 hüvelykes és hasonló szerelvény. Ezenkívül figyelembe vesszük, hogy ezeknek az eszközöknek milyen jellemzői vannak a háztartási vízrendszerek és a vízvezeték-kommunikáció építésében.

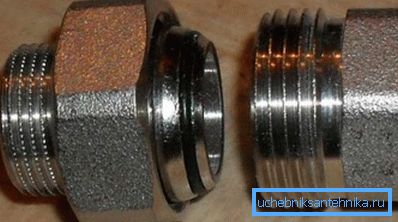

"Amerikai" - mi ez? Ez a közös elnevezés egy gyorscsatlakozóhoz, amely három szerkezeti elemből áll: egy sapkás anya és két menetes végálláskapcsoló. A készüléket különféle csővezetékek építése során igénylik, mivel azok tartóssága és egyszerű telepítése.

Főbb jellemzők

Az ilyen típusú gyorscsatlakozó szerelvényeket eredetileg az USA-ban fejlesztették (tehát a név), majd ezt követően a világon elterjedtek, miután a vezetők rájöttek, mennyire egyszerű és egyúttal kiváló minőségű szerelést végeztek.

Tekintsük a szerelvények fő jellemzőit:

• Az élesített amerikai stílusú daru és hasonló termékek lehetővé teszik az autópályák összeszerelését és szétszerelését anélkül, hogy forgó csöveket kellene kialakítani. Nagyon kényelmes, ha az egy helyre rögzített csővezetékek javítási munkálatát elvégzi.
• Az amerikai dugós csatlakozás kupakanyával. Így elegendő a csővezetéket a csatlakozóhoz rögzíteni, és húzza meg az anyát. A többi csatlakozástól való eltérés az, hogy az összekapcsolt elemek fixek.
• A kupakanyával készült levehető csatlakozás tömítettségét sűrű rugalmas alátét biztosítja, tömítőanyagként működik.

Fontos: A "American" segítségével a dokkolócsövek sikerét párosítja egy kiváló minőségű csikk, ami professzionálisan menetes.

Alkalmazási jellemzők

A csővezeték felépítését a csőcsatlakozás hosszú távú feszültsége jellemzi, mivel speciális kúpos vagy lapos tömítéses tömítést használnak. A teljes szerelvényen kívül a tömítőanyag újra felhasználható. Ennek következtében az ára sokkal indokoltabb, mint az eldobható szerelvények megvásárlásának költsége.

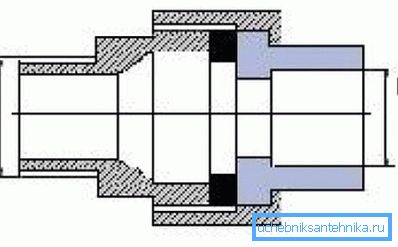

A sapkás anyával történő felszerelést az összekötett csövek kis méretei, egyenes és koaxiális tulajdonságai jellemzik. Az ilyen szerelvények mindegyik vége egy szerelvénnyel végződik, amely a dokkolás típusától függ. A szerelvények között van egy tömítés, amelyen a csavaranyát megcsavarják.

A dokkolás típusa szerint a következő típusú kapcsolatokat különböztetik meg:

• osztott menetes dokkoló szerelvény belső menetes;
• osztott menetes dokkolószerkezet külső menetes típusral;
• osztott menetes dokkolóegység csavaranyával.

Fontos: A csővezeték jellemzőitől függően ezek a típusok kombinálhatók vagy kombinálhatók az optimális eredmény érdekében.

Tulajdonságok dokkoló szerelvények

Amint már említettük, ebben az esetben kúpos vagy lapos tömítést használunk.

A kúpos konszolidációhoz a következő előnyök jellemzőek:

• a pecsétet a fém-fém rendszer szerint készítik további tömítőanyagok használata nélkül, ami azt jelenti, hogy megbízhatóbb és tartósabb;
• a vegyi és fizikai hatásokkal szembeni ellenállás (ideértve a hőmérséklet-különbségeket is) a tömítőanyagok kémiai és fizikai tulajdonságainak egyenletessége miatt;
• a tengelyek enyhén (legfeljebb 5 ° -kal) történő eltérésének lehetősége, a csővezeték szakaszok összekapcsolása a csatlakozás tömörségének sérelme nélkül.

Fontos: A felsorolt ​​előnyöket az összekötő részletek gyártásának nagy pontossága biztosítja. Az alkatrészek minőségénél kevésbé igényes a csövek összekötése lapos tömítéssel. Ebben az esetben lapos teflon tömítést használnak, gyűrű formájában.

Mint a legtöbb egyéb menetes szerelvény, az amerikai alkatrészek rozsdamentes acélból készültek, mint például az AISI321, az AISI316 és az AISI304 vagy a sárgaréz.

A szerelvények testén egy jelölés található, amely egyszerűsíti a megfelelő csatlakozóelemek kiválasztását. A jelölés a hüvelyk átmérőjét (például 1 hüvelyk), az acélosztályt és a PSI névleges nyomását jelzi.

Golyóscsap

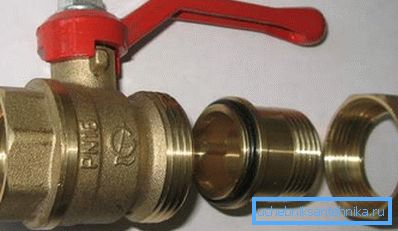

A vízszerelvények felsorolt ​​jellemzői nem lehetnek különösebbek az "amerikai" golyóscsapokkal szemben. Ezeket a szelepeket vízellátó és fűtési rendszerek építéséhez használják.

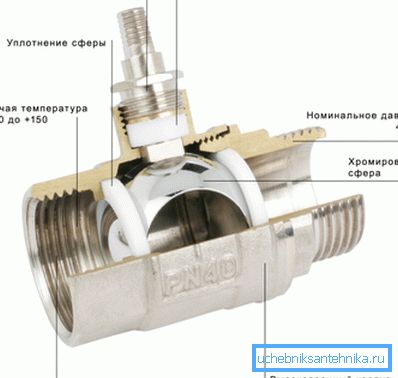

A készülék fő működési eleme egy zárószerkezetű, jellegzetesen gömb alakú zárszerkezet, amely a ház belsejében forog. A gömbcsapban átmenő lyuk van. Ha az átmenő furat ugyanabban a tengelyben helyezkedik el a szerelvény szerelvényeivel, akkor a víz szállítása történik. Ha a lyuk merőleges a szerelvények lyukaira, a vízellátás megáll.

A gömbcsap tervezése nem új, és széles körben használják 100 évig. De a legnagyobb érdeklődés az "amerikai" kapcsolat. Az ilyen szelepeket és szerelvényeket mind háztartási, mind ipari körülmények között használják, ami a működési egyszerűség és a hatékonyság révén magyarázható.

Egyéb amerikai szerelvények

Az amerikai tengelykapcsoló két koaxiálisan azonos cső összekötésére vagy különböző átmérőjű csövek összekötésére tervezték.

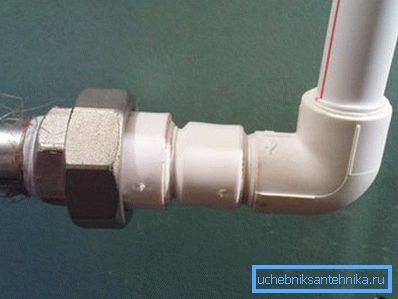

Ez a típusú csatlakozás nem különbözik a hagyományos csatlakozásoktól. A szerelvény egyik oldala acélcsövekre van csavarozva, rézcsövekhez hegesztve vagy polipropilénből vagy rézből készült csövekhez forrasztva. A szerelvény egy másik része a szerelvények és a kupakok összecsukható csatlakozása.

A felülvizsgálat teljességéért megismerjük a kapcsolat szögletes típusát. Az amerikai 3 4-es sarokdarab, valamint csak egy sarokelem, két szerelvénnyel és egy kupakanyával készült, az egyszerű kezelhetőséggel jellemezhető. A szögletes dokkolás az Amerikai Egyesült Államok számára további kényelmet garantál, ahol a telepítést korlátozottan végzik.

következtetés

Tehát megnéztük, hogy mi az amerikai, és mi az utasítás a használatára. Most megtudhatja, hogy milyen típusú csatlakozó elem szükséges a telepítéshez, és válassza ki a szükséges csővezeték-összetevőket.

Vannak kérdések, amelyek tisztázásra szorulnak? További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
