Áthidaló szelep - áramlásvezérlő

Minden pillanatban és minden nap nagy mennyiségű különböző anyagok - víz és olajtermékek, olajok és gázok mozog a csővezetéken. A forgalmi áramlásokért felelős szelepek egyik eleme egy golyóscsap.

Funkciói közé tartoznak a stop és a start, a szabályozás, valamint egyes fajok kialakítása és a szállított média keverése.

A legfontosabb dolog a daru

A szabályozó szelep átjárón keresztül a székrekedés és a tápközeg elindítása és az áramlási sebesség szabályozására szolgál. A gömbcsap megkülönböztethető a hidraulikus veszteségek minimális hidraulikus veszteségeitől, amelyek a gömbcsapnak köszönhetően elérhetőek. A gázvezetékekben használt zárszerkezet ilyen formája.

Számos előnye van:

• a megerősítő egység egyszerű szerkezetében;
• magas fokú feszesség;
• az agresszív médiával szembeni ellenállás;
• egyszerű kezelés;
• tömörség;
• a fogantyú egyértelműen korlátozott fordulási sugara;
• multi-stream keverési képességek;
• univerzális áteresztőképesség - a folyadéktól a viszkózus közegig, valamint a szennyeződésekkel (iszap, cellulóz) rendelkező közegek.

A golyóscsapok, sárgaréz, acél, öntöttvas, polipropilén, polietilén, kerámia és alumínium főleg használják. A fészkek grafitból, műanyagból, gumiból és különböző fémekből készülnek.

Gömbcsap tervezés

A gömbcsap az áthaladáson keresztül egy megerősítés, egy negyed fordulatszámú forgatómechanizmussal. Fő feladata teljesen nyitott vagy átfedés, de nem szabályozza a forgalom áramlási erejét. A nagynyomású csöveknél a székrekedés hiányos megnyitása esetén turbulencia alakulhat ki, amely fokozatosan a tömítettség csökkenéséhez vezet.

A reteszelő egység működési elve egyszerű - a fogantyú 90 ° -kal ellentétes irányba történő elfordítása azt jelenti, hogy a szelep teljesen nyitva van, amikor a kar párhuzamos a csővel, és lezárva - merőleges helyzetben.

A megerősítő egység:

• gömb alakú zár, amelynek átmenő lyuk van;
• 2 gerendát tartó nyereg;
• orsó
• ház, amelyben a fenti elemek találhatók;
• az orsóhoz csatlakozó vezérlő fogantyú.

A daru teste monolitikus vagy összecsukható lehet. A lecsökkenthető formatervezés nem alkalmas a karbantartásra és a javításra, így alacsony az ára. A hajtogatási lehetőség javítható, ami lehetővé teszi hosszú ideig történő üzemeltetését.

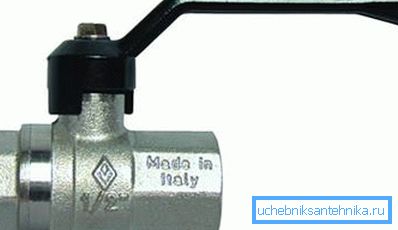

A lyuk kis átmérője a labda székrekedésében nem igényel nagy erőfeszítést annak ellenőrzésére. Nagy átmérőjű nyílás esetén hosszabb kar vagy automatikus meghajtó használata szükséges.

Figyelj! A hosszú fogantyú nem mindig megfelelő, különösen akkor, ha a daru szűkös körülmények között van felszerelve. Más csövek akadályozhatják a forgatását, esetleg ki lehet vezetni egy elektromos meghajtót egy daruval.

Alkalmazási területek

A golyóscsapok ma elengedhetetlenek a kémiai, olaj- és gáziparban, a közművekben, gázokat és hőforrásokat biztosítanak. Az apartmanokban az ilyen eszközöket a berendezés tápvezetékeire kell helyezni.

A csomók használata szigorúan összhangban van a tömörségük osztályával.

Ennek a folyamatnak a megrendelését a GOST 24856-81 szabályozza, amely szerint a daru testének meghatározott színe van az alkalmazásának megfelelően:

• a vízforgalom kék színű;
• gázsárga;
• kőolaj és kőolajtermékek - fekete.

A záróeszközök osztályozása

A csővezeték csatlakoztatásának módja szerint a gömbzáró készülékek a következő típusokkal rendelkeznek:

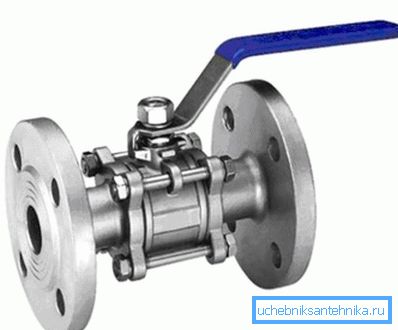

• peremes - összecsukhatóak és öntöttek, ellenállnak a nagynyomásnak, és ezért üdvözlendők a gáziparban és az olajfinomítókban 46 mm-nél nagyobb keresztmetszetű átmérőjű autópályákon;

• tengelykapcsoló - sikeresen használt 45 mm-es keresztmetszetű csővezetékekben, kommunális fűtési, gáz- és vízrendszerekben;
• mellbimbó - leggyakrabban az élelmiszer- és vegyiparban használják, a legfontosabb előny a javíthatóság és az újrafelhasználható összeszerelés / szétszerelés;

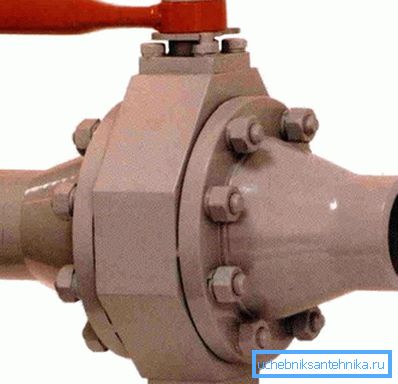

• hegesztett - jellemzőek az építési területen történő használatra, egyszer telepítve, az ár viszonylag alacsony;

• kombinált - a szelep hosszabb tengelyének köszönhetően a szerelés lehetőségei vezérelhetők, mélyek a földön.

A forgalom irányában és a kapcsolatok számában:

• ellenőrző pontok - a beömlés / kimenet ugyanazon a tengelyen helyezkednek el, különböző átmérőjű csövek szintes szakaszaira szerelve;

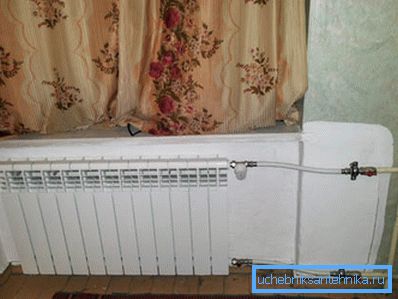

• szögletes - a lyukak tengelye egymásra merőleges, főként háztartási készülékekhez, például az akkumulátorhoz való csatlakozás helyén;

• háromirányú (keverők);
• többmenetes.

A sávszélesség arányától függően:

• teljes fúrás - 100% -ig;
• standard - legfeljebb 50%;
• Nem teljes 70-80% -os áramlás.

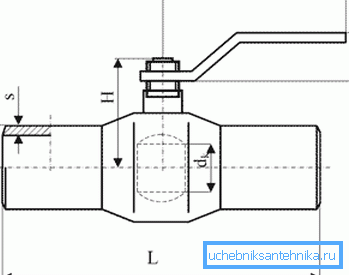

A teljes furat gömbcsap kapujában lévő lyuk átmérője egybeesik a csővezeték belső átmérőjével, ezért a hidraulikus ellenállás minimalizálódik, valamint a nyomásveszteség. Ezek a szerelvények jól alkalmazhatók folyadékokhoz.

A nem teljes áthidaló szerkezet gömbjének nyílása ellenkezőleg kisebb, és kúp alakú lehet (egy vagy két szimmetrikus lépés), ezért nagyobb a hidraulikus ellenállás. A kis átmérő "megkönnyíti" az ilyen daru- kat, tartósak, mivel kis áramlást engednek be, és a ballon terhelése csökken, előnyösen különböznek az áron.

Általános telepítési szabályok

Nem szabad figyelmeztetni arra, hogy a működési idő és a munka minősége a megerősítő egység megfelelő felszerelésétől függ.

Az általános telepítési utasítások a következők:

1. A telepítési helyszín végleges megválasztása és a szabad telepítéshez és javításhoz való hozzáférés a jövőben.
2. A szelep és a cső átmérőjének, a szelep kapacitásának és a munkakörülményekkel való kompatibilitásának (a közeg típusának, a csővezeték maximális nyomásának és hőmérsékletének) megfelelőségének ellenőrzése.

1. A szállított áramlás irányának ismerete, amelyet a berendezés testén lévő beömlő / kilépő nyilak is mutatnak.
2. A szál helyének és típusának megfelelő.
3. A tömítőszalag használata a menetes elemekben, amelyeket bizonyos erőfeszítéssel kell megkötni a tömítés biztosítása érdekében.

Figyelj! Annak érdekében, hogy a FUM kazettát megfelelően kezelje saját kezével, egy nyitott külső szálat kell látnia az Ön előtt lévő csatlakozási pont oldalán. Csavarja be a szalagot az óramutató járásával megegyező irányba.

1. Karimás kivitel esetén a daru és a csővezeték felépítése azonos.

Összegezve

A csővezeték és az áthaladó közeg műszaki jellemzőinek megfelelő szelepek minőségi és hosszú ideig működnek. A redőny előnyeit, egyszerű és egyidejűleg ideális alakját sikeresen alkalmazzák mind az ipari, mind a lakossági ágazatokban.

A cikk videója megmutatja az átkapcsolás használatának egyik lehetőségét (ebben a példában a csepegtető öntözés megszervezéséhez).
