Ball tömörítő szelep - jellemzők és célok

A műanyag és a fém-műanyag csövek hegesztési csatlakozások nélkül történő beszereléséhez kompressziós (collet) szerelvényeket használnak. Különösen a reteszelő szelepekként használják a gömbcsapos gömbcsapokat, amelyek valójában e cikk tárgyát képezik. Az alábbiakban megnézzük, hogy mi az, és mi a funkciójuk.

A gallér golyóscsapjainak jellemzői

A tömörítő gömbcsap kialakítása nem különbözik a szokásos gömbcsapoktól. Ie A készüléket úgy tervezték, hogy teljesen lefékezze a vizet kis átmérőjű csővezetékekben. Leggyakrabban ilyen szelepeket használnak vízellátó rendszerek (meleg és hideg), valamint a fűtés.

A gömbcsapot azért hívják, mert a reteszelőmechanizmusa golyóként van kialakítva. A vízellátás kikapcsolásához a gömbcsap-elemet 90 fokban el kell forgatni, hogy az átmenő lyuk a csőre merőleges legyen.

Figyelj! A gömbcsapokat nem úgy tervezték, hogy szabályozzák a folyadék áramlását a csőben. Csak a víz vagy más folyadék vízellátásának teljesen nyitására vagy lekapcsolására használható.

A kompressziós daruk és más hasonló szelepek közötti különbség csak a telepítés módjában van, amelyet egy csapágyazással végzünk. Egy másik ilyen csatlakoztatási módot kapnak a befogásnak, mivel ez a rögzítő rendszer csőbilincset biztosít, amikor az anyát meghúzzuk.

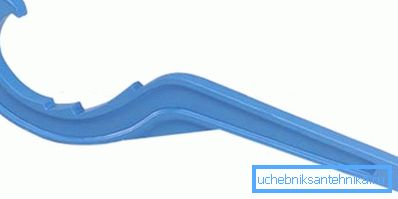

A megfontolt szerelvények nagy népszerűsége miatt a telepítés nem igényel különleges eszközöket és készségeket, melynek köszönhetően a telepítés kézzel is elvégezhető.

Leggyakrabban ez a telepítési mód polietiléncsövekre és fém-műanyag csövekre vonatkozik. Az alábbiakban bemutatjuk a HDPE rögzítőcsapok fő jellemzőit:

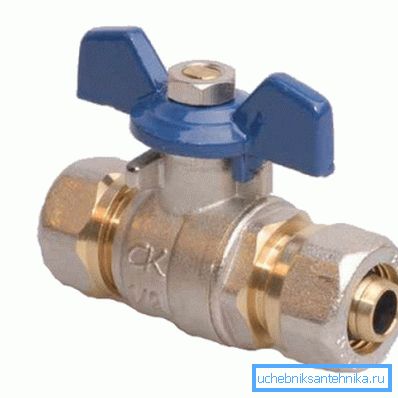

Meg kell mondanom, hogy a szóban forgó termékek nemcsak a HDPE-ből, hanem más anyagokból is készíthetők, mint például:

• sárgaréz;
• bronz;
• réz;
• Rozsdamentes acél.

Ebben az esetben maga a reteszelőszerkezet rozsdamentes acélból készül, amelynek eredményeként ellenáll a korróziónak.

méltóság

A kompressziós golyóscsapok előnyei közül a következőket lehet azonosítani:

• Az egyszerűség és a telepítés nagy sebessége a munkaerőköltségek csökkentésének köszönhetően;
• Megbízhatóságát.
• Tartósság.
• Alacsony ár.
• A bontás lehetősége.

Figyelj! A csővezeték csőszerelvények magas színvonalú szereléséhez a csövek átmérőjének pontosan meg kell egyeznie a csövek átmérőjével.

hiányosságokat

Természetesen, ahogy az gyakran előfordul, az előnyökkel együtt ezeknek a termékeknek hátrányai vannak, melyek fő elemei az alábbiak:

• A figyelembe vett szerelvényeket kisebb nyomáshoz tervezték, mint a forrasztáshoz hasonló termékek, mivel a tömörítési kapcsolat még kevésbé tartós.
• Működés közben szükség lehet a kapcsolat szorosabbra fűzésére.
• Annak ellenére, hogy a terv újra felhasználható, azaz összeszerelhető és szétszerelhető, a gyakorlatban az újratelepítés megbízhatatlan, ennek eredményeképpen a szerelvényt módosítani kell.
• Amint fent említettük, a gömbcsap nem tudja szabályozni a víznyomást, mivel ez korai kudarchoz vezethet.

A kompressziós kapcsolat eszköze és a daru felszerelése

Példaként tekintse meg a PND kompressziós daru 32 mm-t 32 mm-rel.

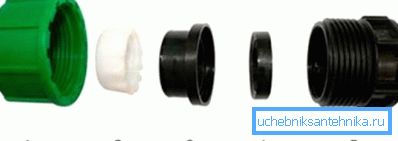

A rögzítő rendszer a következő alkatrészeket tartalmazza:

1. Szorítóanya;
2. Szorítógyűrű;
3. Tömörítési gyűrű;
4. Tömítőgyűrű;
5. A fő test.

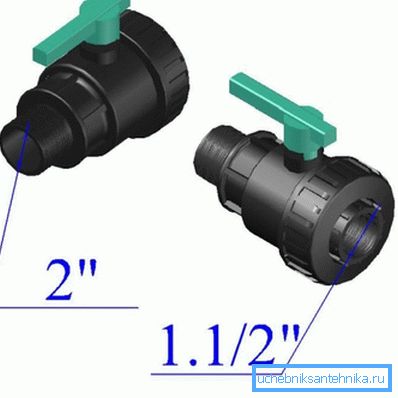

Általános szabály, hogy egy hasonló tartó a másik oldalon található. Igaz, vannak olyan eszközök, amelyek adapterként szolgálnak. Ebben az esetben egyrészről van egy gallérja, másrészt egy fúvóka egy menetes vagy más összeköttetéshez.

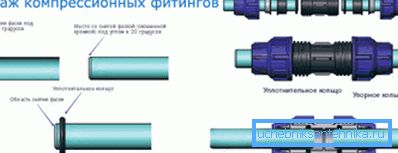

A szelepszelepek szerelési útmutatója a következő:

• Először is, a csövet simára kell vágni, hogy a vágás merőleges legyen a tengelyére. A metszésnek köszönhetően a cső teljes mértékben a ház zárófülkéjéhez illeszkedik.
• Ezután eltávolítania kell a súrolókat és más szabálytalanságokat, valamint a szélektől 2-3 mm-es széleket, hogy kúp alakuljon ki.
• Ezután be kell illeszteni a csövet a készülékbe, és meg kell jegyeznie, hogy mélyen el fog süllyedni.
• A házba merülő cső területét zsíros kenéssel kell kenni.
• Ezután a cső a következő sorrendben kopott részeket tartalmaz:

• szorítóanya;
• fogantyú (szorítógyűrű);
• visszatartó gyűrű;
• tömítőgyűrű.

• Ha a szorítócsapágy tömörítő gömbcsapja fel van szerelve, akkor hasonló kapcsolatot kell létesíteni a csővezetékkel és a második elágazó csővel.

Ezzel befejeződik a gyűrűcsap telepítési folyamata.

következtetés

A tömörítő gömbcsapok számos pozitív szempontot tartalmaznak, amelyek fő jellemzői a könnyű telepítés. Ezért a közelmúltban széles körben elterjedtek. Ugyanakkor szem előtt kell tartani, hogy a tartósság függ a berendezés minőségétől és a működési körülményektől, amelyeknek meg kell felelniük a termék jellemzőinek.

A cikkből származó videóból felvehet néhány további információt a kijelölt témáról.
