Bemerülő szivattyú, szivattyútelep és kábelezés vízellátó

A magánházban található vízellátó rendszert többféleképpen oldják meg: vízforrás a kútból (kút), összekapcsolódás az általános hálózathoz, valamint illetéktelen kapcsolat a nyilvános vízellátáshoz, ami nem kívánatos, mivel szankciókat jelent.

Tehát csak az első két módszer alkalmas számunkra, bár a legtöbb esetben a magánszektor (különösen a városon kívül) saját vízforrásai vannak szinte minden udvarban, egy merülő szivattyút használunk. Ezt az alábbiakban tárgyaljuk, valamint bemutatjuk a videót ebben a cikkben.

Víz a házban

A központi vízellátáshoz való csatlakozás szabályai

Megjegyzés. Az orosz szövetségi törvény értelmében a központosított ivóvízellátó rendszerhez való jogosulatlan jogellenes kapcsolat felelősségét igazgatási bírsággal sújthatja. Tehát az egyének számára 1000 és 1500 rubel közötti, a 2000-3000 rubel tisztviselői és a jogi személyek számára 20.000-30.000 rubel

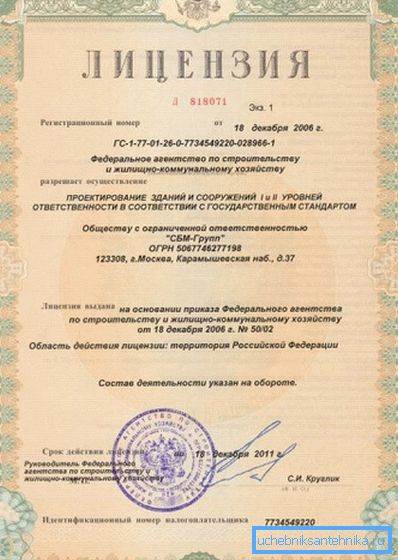

• A központosított vízellátó rendszerhez való jogszerű csatlakozás képességét egyedül a helyi Vodokanal ág határozza meg, ezért először is ott kell segítséget kérnie.. A munka teljesítményét mind a Vodokanal, mind a harmadik fél által szervezett szervezetek végezhetik, gyakran ugyanazon Vodokanal ajánlott, kivéve, hogy a telepítés ára rendszerint túl magas. A magas költségeket általában az ilyen művek gyártására vonatkozó engedély jelenléte motiválja.
• Mindazonáltal az utasítás lehetővé teszi a független összekapcsolást, még akkor is, ha nincs engedélye, de a végső döntés a szervezettől függ, amelynek a rendszerében a rendszer található.. De összességében ez egy olyan kérdés, amely megoldható, bár néha nem egy bizonyos megvesztegetés nélkül, így lehetőség nyílik arra, hogy összegyűjtsék a teljes dokumentumcsomagot.
• De ismét meg kell adni a tie-in folyamatot Vodokanal képviselő jelenlétében, vagy csak egyszerűen csinálják magukat - mindössze annyit kell tennie, hogy csővezeték.. Természetesen mindig van egy bizonyos bürokrácia a dokumentumokkal, de a központosított rendszer megkötése sok bajból megmenteni a jövőben.

Búvárszivattyú csatlakozás

A kút esetében a vízforrás vízforráshoz való csatlakoztatása lehetséges - szabályszerű, hogy a víz tükörtől a 7 méteres vagy annál alacsonyabb talajszintig elegendő (az ilyen szivattyúk akár 9 méterre emelkednek, de speciális mélységegységek 30 méter mélységben működnek) .

A búvárszivattyúkat azonban egyre gyakrabban használják kutakhoz és fúrólyukakhoz - kicsit drágábbak, de ezek az eszközök erőteljesebbek és gyakorlatilag nem rendelkeznek merülési korlátokkal (még a legmélyebb mélyedésekben is több mint 50 méteres vízfelvételt biztosítanak).

Tehát a vízellátó rendszert csatlakoztatjuk a kútból vagy a kútból egy merülő szivattyúval és a kútgyűrűben, a talaj fagyáspontja alatt, egy lyukat kell készíteni a csőhöz, vagy inkább egy tömörítő sarokelemet kell kialakítani a csőnek a szivattyú és a ház összekötő lyukába.

A visszacsapó szelepet a szivattyúra csavarják, amelyhez a 32 mm-es HDPE cső (alacsony nyomású polietilén) van csatlakoztatva, majd a sarokhoz csatlakozik. Ezenkívül a készüléket a kábellel rögzítik, amelynek egyik vége a kút körén kívül található (az elektromos kábel egy lyukba kerül a HDPE tömlővel).

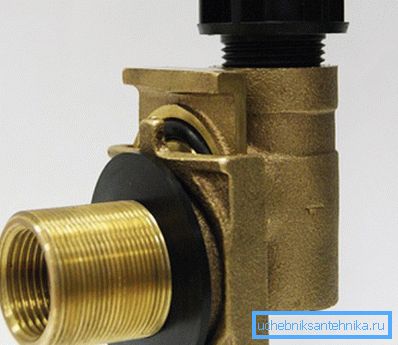

A HDPE cső mozgatásához a fúrólyukban sokkal kényelmesebb egy olyan adapter beszerelése, amely lecseréli a sarkok tömítését. Ez egy olyan adapter, amely két részből áll, amelyeket egy csúszó rendszer, például szán segítségével egymáshoz rögzítenek. Különleges zsír a csúszda találkozásánál víz.

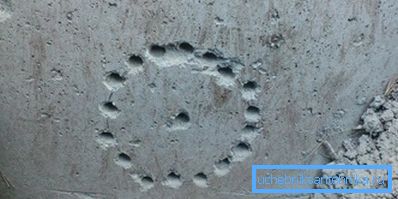

A kút gyártósorában szükséged lesz egy gyémántos koronátvágóra, hogy egy megfelelő átmérőjű lyukat készítsen a saját kezével, de ha van még egy burkolat, akkor a gyártósorhoz való nyílást egy csiszológép vágja le. Most, a szivattyú csatlakoztatása nélkül.

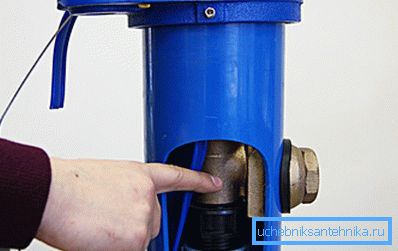

Az adaptert lyukba helyezzük a lyukba egy rúd segítségével, amely HDPE-ből készülhet, közvetlen tömörítéssel a végén (az adapter belseje speciális hely a menetes csatlakozáshoz - a képen fekete). Rögzítse az adapter anyát.

Ezt követően levesszük az adaptert és rögzítjük a szivattyút egy visszacsapó szeleppel és egy polietilén csővel a kivehető részhez - minden itt pontosan ugyanaz, mint a jól szerelhető. Az összeszerelt egységet leeresztettük a kútba, beállítva egy rudat az adapter két részének összekötésére. Ha a dokkolás nem működik először - ne kétségbe esik - akkor biztosan képes lesz erre több kísérletben.

A szivattyú kábellel van rögzítve a kútfejhez, ráadásul vannak csatlakozócsatlakozók a csúcson, hogy felépítsék az elektromos kábelt, melynek semmilyen esetben sem lesz elég. A kábelt közvetlenül az árokhoz is csatlakoztathatja, csak itt ajánlatos a csavart termikus fúvókákkal lezárni - először, mindegyik csavart külön-külön, majd általában az egész vezetéket.

Megjegyzés. Az árok alja a homokpárna feltöltéséhez szükséges, kb. 2-3 cm magasságban - ez egyenletesen elosztja a cső és kábel terhelését a talaj nyomásától. Felülről a kommunikációt homokkal is le kell fedni, hogy legalább 4-5 cm-re lehessen fedni - ez megóvja a csövet és a kábelt a talajban lévő éles tárgyaktól (kövek, üvegek, drótok stb.). Annak érdekében, hogy a homokpárnát ne nyomja meg, csak bőségesen öntik vízzel, a zsugorodás azonnal bekövetkezik.

Szivattyúállomás

Ha merülő szivattyút használsz, akkor szivattyúállomást kell felszerelned (általában ez egy gödörben történik, amely tégelyes és betonos), de ha egy központi vízellátásba ütközött, a HDPE felszerelése után csak egy csapot és egy durva szűrőt szereljen be.

Tehát kezdjük a HDPE-t a kazánban felcsavarva - ha fél a fagyasztástól, akkor erre a célra telepítsünk egy speciális tételt egy fűtőkábellel és egy leeresztő szeleppel, majd miután beállította az általános zárószelepet.

Ezt követi egy durva szűrő, majd egy membrántartály van felszerelve, amely biztosítja a nyomást a rendszerben és egy egységet nyomáskapcsolóval és egy száraz futóérzékelővel. De jobb, ha ez a két eszköz, a relé és az érzékelő külön telepítve van, ezért hiba esetén csak egy csomópontot kell megváltoztatnia, és nem kettőt egyszerre.

Természetesen a száraz futó érzékelőt egyáltalán nem lehet felszerelni, de akkor nem lesz vészleállító a motorban, ha kiderül, hogy nincs vízben, hanem levegőben (amikor a levegő áthalad a készüléken a víz helyett - megnyitja az áramkört).

Most már csak finom szűrőt kell telepíteni (általában egy patronnal ellátott lombik), vagy akár 2 darabot is behelyezhet, ha a víz piszkos és elkezdi bekötni ebből a helyről.

elrendezés

Megjegyzés. Meleg víz hiányában néhány ember igyekszik a vízellátással összekapcsolt termikus gőzt használni, de ezek a tevékenységek rendkívül hatástalanok, és mindenekelőtt azért, mert ez rendszeres vízforraló, állandó fűtéssel. A gazdaságos fűtőkészülékeknél a legjobb az átfolyó eszközök használata, vagy egy kis (10 l) elektromos kazán.

Jelenleg a hideg- és hidegvizes kábelezést leggyakrabban polipropilén csövekkel végzik, de azt jelzi, hogy képes ellenállni bizonyos nyomásnak és állandó hőmérsékletnek - PN-10, PN-16, PN-20 és PN-25.

Az első két típusú csövet kizárólag hideg víz elosztására használják, a második pedig forró és fűthető. A tapasztalt vízvezeték vízvezetékhez azonban rendszerint a PN-20-ot használja - jó, mind a hideg, mind a forró vonal számára.

Az SPR csövek hegesztési paramétereinek táblázata

Ügyeljen az asztalra - ott láthatja a forrasztás idejét és a cső optimális bemerülését is. Ezeknek a paramétereknek való megfelelés lehetővé teszi a csövek áteresztőképességének lehető legnagyobb mértékű fenntartását, és a csapok nyomása mindig jó lesz.

következtetés

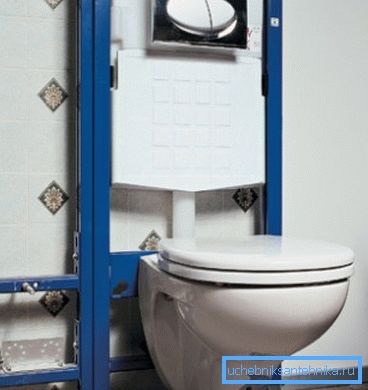

Végezetül szeretnék néhány szót szólni a fürdőszobákról, például, győződjön meg róla, hogy a vécécsészét összekapcsolja a vízellátással, a csaptelepen, a mosdókagylón vagy az elektromos kazánon keresztül. Ez lehetővé teszi a csomópont megelőzését, javítását és cseréjét anélkül, hogy a ház teljes vízvezetékét lekapcsolná.
