Búvárszivattyú állomások telepítése a kútra

Tervezésük szerint a kútra merülő szivattyúval ellátott szivattyúállomás nem különbözik a kút egy hasonló telepítésétől, de itt van egy fontos előnye - az egység átmérője nem számít! Bár a vízforrások nem különböznek egymástól (hacsak nem részenként, néha mélységben), különös figyelmet kell fordítani erre a megoldásra - vannak némi árnyalatok.

Az alábbiakban részletesebben meg fogunk szólalni, és a cikket tematikusan is megtekinthetjük.

Elrendezés és telepítés

A szivattyú típusai

Megjegyzés. A belső eszköz elve szerint minden merülő szivattyú centrifugálisan és vibrációra osztható. És ha típusokról beszélünk, akkor itt jól tudjuk mondani, hogy a vízelvezetés és a fekáliaggregátumok, de valójában mindent felhasználhatunk a kútból való vízfelvételhez.

• A legegyszerűbb megoldás az otthoni kútból történő vízellátáshoz a Vibrációs szivattyú - elegendő teljesítménye egy 3-4 fős család számára, és még a konyhai kert öntözésére is képes, ráadásul alacsony ár és kiváló működési erőforrás. De egy ilyen egységnek nincs automatikus időzítője az indításhoz és a leállításhoz, ezért a tetőtérben van egy tartály, amelyet feltöltenek, majd elfogyasztják a következő utántöltésig.

• Abban az esetben, ha a fúrt homokot fúrják, előfordulhat, hogy a szűrőzóna gyengül (a hálószűrő egyszerűen elhasználódik), vagy egyáltalán nem létezik, akkor a vízben sok csiszolóeszköz van, vagyis homok. Ilyen helyzetekben a csiga aggregátumok ideálisak, ezért a homokszemcsék nem akadályozzák.

• A vízelvezető egységek is merülő szivattyúállomásokként szolgálhatnak a kutak számára, az a tény, hogy fő céljuk a különböző tartályokból származó piszkos víz szivattyúzása, így nem csak vízbevitel, hanem tisztítás is végezhető. Az ilyen eszközök három kategóriába sorolhatók: 1) többcsatornás, 2) egycsatornás és 3) nyitott járókerék:

1. A többcsatornás kereket egyszerű, tiszta vagy piszkos vízhez használják kis törmelékkel;
2. Az egycsatornát már használhatjuk nagyobb törmelék és akár ürülék jelenlétében;
3. Nyitott keréktípus újrahasznosíthatja a nagy törmeléket és még a lehullott leveleket is, mivel a szivattyúban van egy aprító.

• A széklet-szivattyúk valójában a vízelvezetéshez is tartoznak, csak általában nyitott keréktípusúak és csiszológépet tartalmaznak. De ezek az egységek bármilyen gond nélkül, akkor szivattyúzza a vizet a kútjukból.

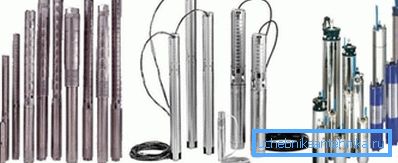

• Leggyakrabban kicsi átmérőjű centrifugális fúrólyukszivattyúkat használnak a kutakhoz, talán azért, mert hozzászoktak hozzájuk, de teljesítményük is magasságban van, és a teljesítmény mindig elegendő választás. Egyértelmű előnnyel jár az apró átmérőjük - a szivattyút nem kell kihúzni a kút tisztítása közben - nem zavarja meg.

• A hidrofór a felszíni szivattyúállomásokhoz tartozik, és 4-5 főből álló háztartási szükségletek kielégítésére szolgál. Ha van öntözőcsapja, akkor az ilyen egység teljesítménye nem elegendő, ráadásul az utasítás lehetővé teszi, hogy a vízbevezető tömlő akár 9 m-es vízbe merüljön az állomás szintje alatt. Ez azt jelenti, hogy a kútban lévő vízsugárig dinamikusan nem lehet 8 mnél tovább.

Az átlagos vízfogyasztás táblázata

Megjegyzés. A szivattyú kiválasztását a vízfogyasztásnak megfelelően kell végezni. Szóval figyelembe kell vennie az arányát az óránként elfogyasztott teljesítményhez képest, és egyszerre figyelembe kell vennie az összes fürdőszobát.

Összeszerelés

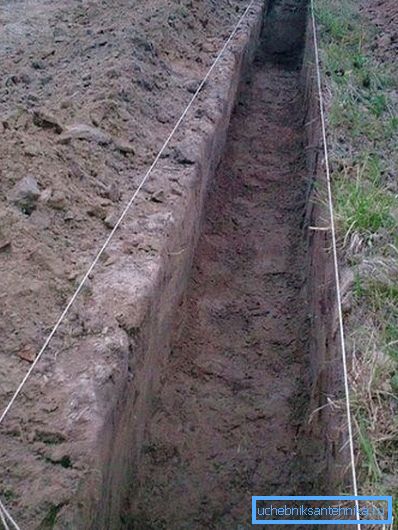

A telepítés általában a kútból a házba történő ásáson kezdődik, ahogyan a fenti képen is, és mélysége nagyobb, mint a régió talajának fagyáspontja, legalább 10-15 cm, de még jobb is. Az épület alapjait is be kell vezetni, vagy alá kell ásni (ez ritka) a vízvezeték és az elektromos csatlakozó kábel vezetéséhez.

Legjobb ásni egy árokból otthon egy kútból, de meg kell jegyezni, hogy ennek az elvnek a megsértése nem jelent kritikus hibát a merülő szivattyú (de nem hidrofor) telepítéséhez.

A kút falában, vagyis a beton körben olyan nyílást kell készíteni, amelyen keresztül a 32 mm átmérőjű tömlő és egy elektromos kábel szabadon áthalad. De itt ügyelni kell arra, hogy nem maga a tömlõ áthalad a gyûrûn, hanem az összekötõ sarok, amely 50 mm. Ezért kb. 70 mm vagy 100 mm átmérőjű lyukat kell készíteni.

A talaj fagyáspontja alatti mélységben gyakran felmerül a felszín alatti vizek bejutása, amely áthatol az alapzat és a kút falán lévő lyukakon keresztül. Ezért a cső és az elektromos kábel lefektetése után a lyukakat mindenféle márkájú cement-homok habarccsal vagy csempe ragasztóval kell lezárni.

Ajánlás. A talaj, amellyel kitölti az árokot, nem azonnal lép be az eredeti helyére, ráadásul éles kövek lehetnek, amelyek károsítják a tömlő falát. Ezért az árok aljára egy homokpárnát töltöttek, egy csövet és egy kábelt helyeztek rá, majd 10-15 cm homokot öntöttek felülről. A homok gyors elhelyezéséhez bőséges vízzel kell önteni.

Nagyon fontos, hogy figyeljen a szivattyú merülési mélységére, figyelembe véve a vízoszlop dinamikus (nem statisztikai!) Szintjét. Ez azt sugallja, hogy az egység felső részét egy méter mélységig kell leereszteni, alsó része pedig nem érheti el az alját, legalább fél métert.

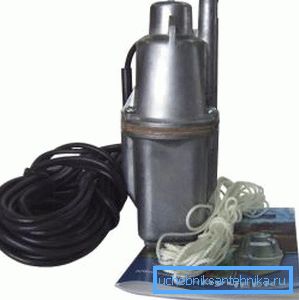

Ellenkező esetben (ha ezek a feltételek nem kivitelezhetőek), az ilyen felszerelést nem lehet telepíteni, de itt egy rezgőszivattyúval, például a kölyökkel vagy egy hidrofórussal lehet elérni - a teljesítmény nem ugyanaz, de a vízfelvétel is biztosított.

Rendszerint a kútra merülő merülő szivattyúállomás rövid elektromos kábellel rendelkezik, amely soha nem elegendő az áramforrás eléréséhez, azaz a házba való bejutáshoz. Ezért feltétlenül fel kell építeni, és ha van egy terminál blokk a kútfejen, ahol a kapcsolat létre lehet hozni, akkor nem lesz ilyen lehetőség.

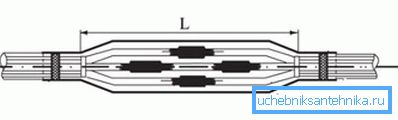

Válassza ki a hiányzó kábel kettős szigetelését a keresztmetszeten, amely egybeesik a szivattyúdarabkal, és készítse el a fenti ábrán feltüntetett egyik csavartípust.

Mindegyik csavart külön-külön, majd az egész kábelt zsugorított poliolefin (POF) csatlakozókkal lezárják. Ilyen hőcsökkentés 120 ° C-ra melegítve 2-4-szeresére csökken, és a hűtés után kiváló vízszigetelést nyújt, amely nem fél a víztől, és nagy mechanikai szilárdsággal rendelkezik. A csatlakozás felmelegítéséhez bármilyen fáklyát használhat, vagy akár egy fáklyát is használhat (egy újságot, amely egy csőbe van tekerve).

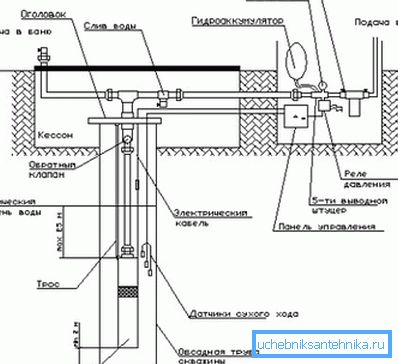

Most a legegyszerűbbekhez jutunk - a bekötési rajz összeállításához, amelyet a fenti képen látunk, és az egység dokumentumaiban általában mellékeltük. De a gyülekezési sorrend mellett még mindig vannak olyan árnyalatok, amelyekre figyelmet kell fordítani az egész állomás élettartamának növelése érdekében.

Kezdjük a szivattyú merítésével és rögzítésével - a temetés szintje ismertté válik, és a tömlõnek sok feszültség nélkül kell megtörténnie, de nem kell megdöntenie. Ezt az állapotot egy acélkábel szabályozza, amelyet a test egyik végével egy eyebolttal rögzítenek, és a másik végén felfelé, akár a dobozhoz, akár a gyűrű és a külső gyűrűhöz.

Most fordítsuk figyelmünket az automatizálásra - az állomás összeállításakor olyan eszközöket találunk, mint a nyomáskapcsoló és a száraz futóérzékelő, amelyeket külön lehet értékesíteni, de egyetlen eszközként kombinálhatóak. Itt nincs különösebb különbség, de a legtöbb mester inkább egy külön verziót prefer, mint a megbízhatóbb, és áron jövedelmezőbb.

Megjegyzés. A tartalék víztartály bizonyos nyomást fejt ki a rendszerben, és minél nagyobb ez a tartály, annál ritkábban indul el és áll le a motor, ami növeli az élettartamát. Lakóházak számára elegendő 80-100 l-es tartály.

A nyomáskapcsoló gyári beállításait általában úgy állítjuk be, hogy a szivattyú motor indítása 2 atmoszféra alatt történik, és a stop 3 atmoszféra. Ez elég normális szünet, és egy nagy víztartállyal a start és stop üzemmódok viszonylag mérsékeltek lesznek, de csökkentheti azok számát.

Ehhez (ha nem kell magas nyomást gyakorolnia a rendszerben), akkor a motor indulási módja 1,5 atmoszféra és az 5 ütem közötti leállásig állítható be, mindezt beállító csavarral végezzük (a rugó összenyomódása vagy gyengülése következik be).

következtetés

Összefoglalva elmondhatjuk, hogy a kútra merülő merülő automata szivattyúállomást nem csak szakemberek szerelnek fel, hanem önállóan, de minden követelménynek megfelelően. Az állomás földi része (automatika) leggyakrabban egy házban vagy a hátsó szobában helyezkedik el, ahol néha egy kavicsot (kis pince) állítanak elő.
