Centrifugális szivattyú egy kúthoz: segítség a

Hogyan merülnek fel a merülő centrifugális szivattyúk a kutakhoz? Melyek az ilyen eszköz kiválasztásának jellemzői? Van ésszerű alternatívája? Szükséges-e figyelembe venni a funkciók bármelyikét, ha szivattyúval dolgozik? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

Kezdjük egy kis kirándulással a mechanika dzsungelébe.

A legegyszerűbb, tartós és hatékony szivattyúkörhöz amely felhasználható emelésére és szállítására a viszonylag tiszta víz, a járókerék van a cochlea - lakhatás, és valójában erősen emlékeztet kagyló.

Hogyan működik egy ilyen eszköz?

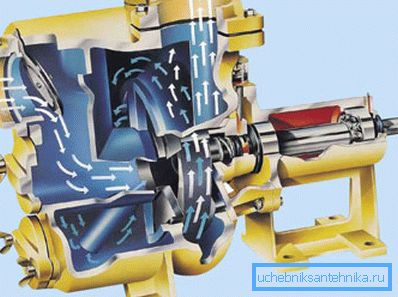

• A járókereket elektromos motor hajtja. Ebben az esetben a pengék vízbe dobják a csiga perifériájához, és túlnyomást hoznak létre a falán. Meg kell nyitni a vízfolyosatot - és ki fog futni a hajótestből.

Érdekes módon a hidrodinamikai tulajdonságok miatt a legnagyobb nyomás akkor keletkezik, amikor a kimeneti fúvóka a járókerék forgási irányában tangenciálisan irányul a testre.

• A járókerék-tengely területén ellenkezőleg vákuum keletkezik. A szivattyú folyamatos működtetéséhez elegendő a vízellátást a forgástengely mentén megszervezni.

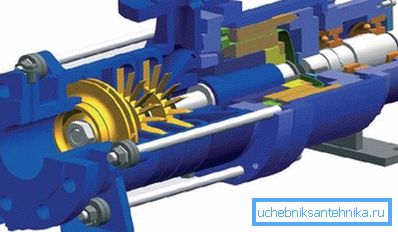

A csiganak van egy káros tulajdonsága. A szivattyú és a kimeneti nyomás nagyobb, annál kisebb a rés a járókerék és a ház között. Tény, hogy egy nagy résszel a víz egy része a hajótest belsejében található körbe kerül.

Ez a tulajdonság az úgynevezett örvényszivattyú Achilles-sarka, melynek kimutatásában éppen leírtunk. Csak és kizárólag tiszta (legfeljebb 30 gramm szennyeződés köbméterenként) víz szállítására alkalmas.

Miért?

1. A járókerék és a burkolat közötti minimális rés, milliméteres törtrészekben mérve, a finom homok és a csiszoló szennyeződések csiszolópapírként működnek. Néhány munkanapon belül a csigaház kitönik a tökéletes üzemképtelenség állapotába.
2. Ahogy a rés nő, a nyomás a kimeneten élesen csökken.

A centrifugálszivattyúk azonban sokkal demokratikusabb jellemzőket jeleznek: a szilárd részecskék megengedett mérete legfeljebb 2 milliméter, a szennyeződések mennyisége legfeljebb 150 g / m3. Miért?

Az örvényszivattyúk fő problémája a centrifugális konstrukciókban egyszerűen és elegánsan megoldódnak.

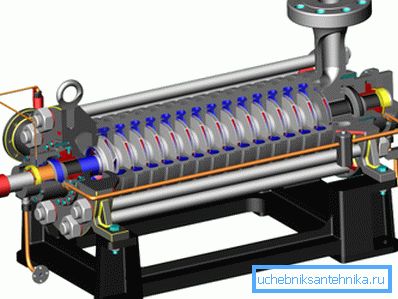

A járókerék (vagy, ahogyan az megfelelően nevezik, a járókerék) néhány milliméterre el van választva a házból. A jelentős rés miatt felfüggesztették a csigát, anélkül, hogy kárt okoznának a készülékben. A nyomás és a teljesítmény csökkenését több lépcső jelenléte kompenzálja, amelyek mindegyike járókerékből és diffúzorból áll.

Hasznos: a szivattyú minden egyes lépcsője 5-10 méterrel növeli a kimeneti teljesítményét. Ebben az esetben a kialakítás bonyolultsága minimális: minden járókereket egy villanymotor forgat.

Segítség a választásban

Hogyan és milyen jelekkel választhatja ki a centrifugális szivattyút?

Fejfeszültség

Ez a név annak a maximális magasságnak a nevét jelenti, amelyhez egy eszköz képes egy vízoszlop felemelésére csap nélkül. Hogyan kell meghatározni, hogy milyen értéket kell orientálni?

A szükséges nyomás kiszámításához szükséges utasítások meglehetősen egyszerűek.

1. A szivattyú mélységétől a felszínig terjedő távolság alapértéke. Megjegyzés: nem a tükörvízből, hanem a szivattyúból. A vízszint dinamikus változásai miatt jelentős mélységbe esik.
2. Az így kapott érték 30 méternél nagyobb. Miért annyira?

A túlzott nyomás növeli a vizet a magánház második vagy harmadik emeletére; továbbá biztosítja a vízvezeték-berendezések normál működését. A szelepek és csapok megállítása, tudják, nagyon csekély mértékben működnek a túlnyomás hiányában a csövekben.

1. A kimerült veszteségekhez további 10% -ot adunk az eredményhez. A csövek (különösen az olyan acélok, amelyek több éve szolgáltak és durva belső részekké váltak) jelentős hidraulikus ellenállással rendelkeznek. A víz elvezetése a szelepeken, keverőkön és rugalmas bélésen történik.

Példaként számítsuk ki azt a nyomást, amelyen a szivattyú belsejébe merülő szivattyú 10 méteres mélységben történő kiválasztása esetén kíván navigálni.

• Az alapérték ugyanaz a 10 méter a felületen.
• Hozzáadunk 30 métert szükséges a normál munka az egészségügyi berendezések és a víz emelése a felső emeleten. 10 + 30 = 40.
• A nem kimutatott veszteségek további 10% -a növeli a kiszámított fejértéket 40x1,1 = 44 méterre.
• A kapott értéket nagyban fordítsa. Nyilvánvalóan olyan centrifugálszivattyút kell keresnünk, amely 50 méteres nyomást biztosít.

Szükségem van extra fejes margóra? Nem.

Számos oka van.

1. Minél magasabb a megadott fej, annál magasabb a szivattyú ára. Ennek teljesen objektív oka van: a tervezés bonyolultabbá válik, további lépéseket adnak hozzá.
2. A nagyobb nyomás energiahulladékot jelent. Figyelmeztetés, nem indokolt.
3. Végül a vízellátás túlzott nyomása veszélyes a vízvezeték-berendezések számára. Először is - műanyag beömlőszelepekhez WC-tálaknál és rugalmas csatlakozások a keverőkhöz.

termelékenység

Ideális esetben nagyobbnak kell lennie, mint az áramlási sebesség (a víztartókból a vízbe beáramló víz), de kisebb, mint a csúcskifejtés.

By the way: nagy kapacitású pufferkapacitás jelenlétében az utolsó elem elhanyagolható.

Hogyan lehet meghatározni a kút és a vízáramlás áramlási sebességét?

Annak meghatározásához, hogy mennyi víz jut be a kútba egy időegység alatt, elég ahhoz, hogy egy meghatározott szintre ürítse ki, és mérje meg a víz tükrének az előző jelhez való visszatérésének időtartamát. Következő - egyszerű aritmetika.

Tegyük fel, hogy 1,6 m átmérőjű kútban (a vasbetongyűrűk szokásos mérete) 2 m-re vezettük az eredeti jelet. Az előző szintre pontosan 1 óra múlva visszatért.

Próbáljuk kiszámítani az áramlási sebességet literenként percenként.

1. A vízoszlop térfogata 1,6 mm átmérővel és 2 méter magassággal egyenlő: 3,1415x (0,8) ^ 2x2 = 4,02112 m3, vagy körülbelül 4000 liter.
2. Minden percben 4000/60 = 67 liter víz érkezik a kútba.

Hogyan értékeljük a család vízigényét?

Annak érdekében, hogy ne mérsékeljük meg azokat a kísérleteket, statisztikai adatokat szolgáltatunk. Egy 3-4 fős családnak 40-50 literes percre kell számítania. A családtagok számának növekedésével a vízköltségek arányosan nőnek; a terület öntözésének igénye emellett megkétszerezi őket.

Méretek és gyártó

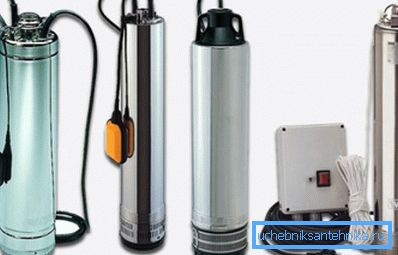

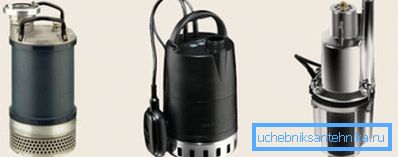

Ha egy kútra merülő szivattyút a burkolat átmérője korlátoz, akkor a kút méretei esetében teljes szabadság van. Minél nagyobb az átmérő, annál olcsóbb az azonos jellemzőkkel rendelkező gép: a motor és a járókerekek átmérőjének növekedésével a teljesítmény és a nyomaték sokkal kevesebb erőforrással biztosítható. Különösen a motor tekercselése egyszerűbb és a járókerekek száma csökken.

Melyik gyártónak kell választania?

Csak két fontos tényező van:

1. A. Ha egy lefúvószivattyú esetén a megtakarítás oldalirányú lehet, hiszen a meghibásodott eszköz felemelése nem triviális feladat, akkor tökéletesen elfogadható a márkák üldözése.
2. A szervizközpontok elhelyezkedése. Ha a Vodomet termékei által engedélyezett szolgáltatás közel van hozzá, és a Grundfos szolgáltatás a szomszédos városban van, a választás nyilvánvaló.

Tipp: Az úszókapcsoló nagyon hasznos kiegészítő. Megállítja a motort a kút vízszintjének kritikus csökkenésével.

alternatívák

A centrifugális szivattyú mindig a legjobb választás a kút számára? A válasz kétértelmű.

Egyrészt a centrifugális séma ötvözi a kiváló teljesítményt a szerénységgel és a nagy erőforrásokkal. Másrészt az alternatív megoldások kézzelfogható előnyökkel járnak.

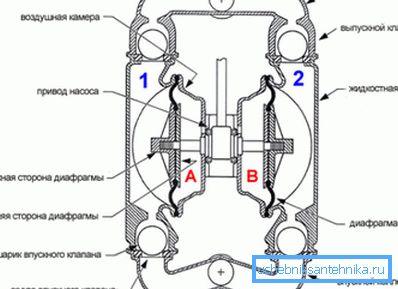

Membránszivattyú

Ez egy vagy két membránnal és visszacsapó szeleppel rendelkező mágnesszelep kialakítása. Néhány másodpercig a tápfeszültség a mágnesszelephez vezet, és a maghoz rögzített membrán a munka kamrából a tápvezetékbe vezet. A mag visszaáramlását egy rugó vagy egy további elektromos áramkör biztosítja.

A membrán séma fő értéke - a marginális olcsóság, amely közvetlenül a design egyszerűségéből következik.

A kutakban a membrános szivattyúk igen alacsonyak a népszerűség miatt, két jellemző miatt:

1. A mágnesszelep által létrehozott rezgés a kút falainak pusztulása. Nagymértékben felgyorsítja a törzs csomózását.
2. Mivel a membránok deformálódnak a készülék működése közben, a felújítás élete egy-két évre korlátozódik. A membránok cseréje meglehetősen egyszerű művelet, de a kútszivattyú felemelése nem túl nagy.

Azonban a kútban való használata nyilvánvalóan lehetővé teszi az áramkör mindkét hátrányának figyelmen kívül hagyását.

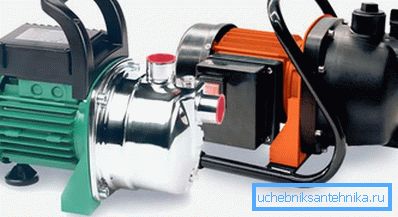

Felszíni szivattyú

Ahogy a neve is jelzi, ez a készülék fel van szerelve egy felületen; egy kemény tömlő vagy cső leeresztve emeli fel a vizet a kútban.

Mi teszi ezt az elrendezést?

• A motor vízszigetelésével kapcsolatos problémák teljesen megszűntek. A víz egyszerűen nem érintkezik vele: az elektromos motor és a csiga távolságban van egymástól, csak a tengely csatlakozik hozzájuk.
• A javítás és karbantartás jelentősen leegyszerűsödött, mivel nem igényelnek emelő berendezéseket.
• A járókerék és a hüvely teste közötti elegendően nagy hézagnak köszönhető nyomás hiánya kompenzálható a lineáris dimenziók egyszerű növelésével, amelyek ebben az esetben gyakorlatilag korlátlanok.

A szivattyútelep vízhőmérséklet feletti elhelyezkedésének hátránya, hogy a víz, amelynél ez a víz emelkedhet, hét-nyolc méterre korlátozódik. Egy nagyobb differenciálművel csak üresjáratban.

Azonban: a kis szivattyúknál furcsa módosításokat használnak. Ezek a keretre vannak felszerelve, a szigeten lévő, a kútban lebegő vízhez. A felhajtóerőt vastag hab biztosítja; a sziget nagysága, amely majdnem megegyezik a víz tükör területével, nem engedi, hogy a szerkezet felboruljon.

A működés jellemzői

Mit kell odafigyelni a centrifugálszivattyú és a vízellátó rendszer összekapcsolására a saját kezemmel?

• A legjobb kábelek rozsdamentes acélból készülnek. Húzószilárdságuk legfeljebb egy tonna; több, mint ez: ez az erő a korrózió miatt idővel nem csökken.
• A szivattyú leesik és szigorúan emelkedik a kábelhez. A tápkábel és a nyomócső vagy tömlõ a kötélhez van kiválasztva mûanyag klipszel.

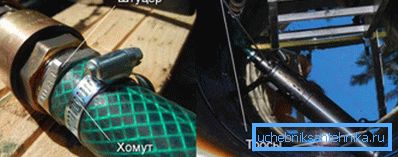

• Közvetlenül a kiömlés után egy visszacsapó szelepet helyez. Ellenkező esetben a vízellátó rendszer vízének kikapcsolása után a víz bekerül a kútba.

• Ha a szivattyút nemcsak az öntözéshez, hanem a vízellátáshoz is használják otthon, akkor a hidraulikus akkumulátort és a nyomásérzékelőt a csővezetékébe kell beépíteni. Ebben az esetben az erő csak akkor szállítható meg a motorra, ha a rendszerben lévő nyomás kritikus értékre esik.

B terv: a tartályt a vízellátó rendszerbe lehet bevinni. A vízellátó rendszer tetején van felszerelve, és a legegyszerűbb úszó szint érzékelővel van felszerelve.

következtetés

Ha néhány pont nem tisztázott az olvasó számára, megtalálhatja a választ, ha megtekinti a videót ebben a cikkben. Sok szerencsét!
