Centrifugális szivattyúk a kutakhoz: a találmány története

Az a kérdés, hogy hogyan biztosítsuk az önellátó vízellátással ellátott külvárosi lakását, ma számos hazai tulajdonos számára fontos. Senki nem akar víznek vödröket a kutakból. Az igát csak rajzokon vagy múzeumokban lehet megtekinteni.

A vödröket olyan szivattyúk váltotta fel, amelyek önmagukban pumpálják a vizet a csővezetékbe. A legfontosabb dolog a megfelelő megoldás, ha a kútot emelő mechanizmussal szerelik fel.

A szivattyú típusai

Bármely szivattyú, amelyet a kútok vízének felemelésére használnak, két típusra van felosztva a telepítés helyétől függően.

Ezek lehetnek:

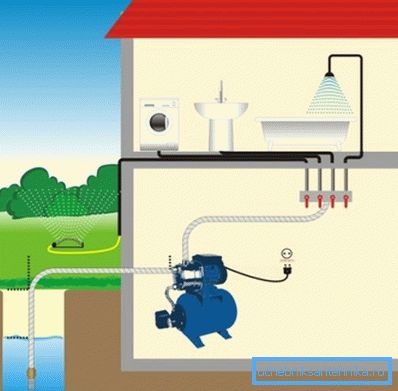

1. felületi, amikor a burkolat a kút közelében vagy egy úszó segítségével megakadályozza a víz felszínét, és a kút mélyéből szivattyúzza a vizet;
2. lemerült, amikor maga a készülék mélységben van, és a tömlőkön keresztül a felületre vezet.

Ezeknek az egységeknek a legelterjedtebb a mindennapi élet típusai felületi eszközök.

Ezeket meglehetősen széles körben használják:

1. az ivóvíz megnövelése a kutakból;
2. az ivóvíz kútból történő emelése;
3. az elárasztott pincékből származó víz szivattyúzására;
4. a tartályokból szivattyúzott öntözővízhez.

Ezeknek a mechanizmusoknak a hátránya, hogy legfeljebb 8 méter mélységű vizet tudnak venni. Ennek megfelelően az ivóvíz mély mélyedésekben történő alkalmazása nem működik.

A kútból származó víz szivattyúzására alkalmas merülő szivattyúberendezés képes a víz jelentős mélységű szivattyúzására. A merülő egységet a lengő víz mechanizmusa különbözteti meg.

Három típusról van szó:

1. vortex, amelyben a víz szivattyúzása egy örvényáram kialakulása miatt következik be, lapátkerékként rövid lapátú síklemez formájában van;
2. centrifugális, a szivattyúzás centrifugális erőnek köszönhető, amely egy tengellyel létrehozott propeller lapátot tartalmaz;
3. ahol a szivattyúzás a membrán különböző oldalainál keletkező nyomás különbsége miatt következik be, ami a fő szerkezeti részlet.

A kívánt típusú egység kiválasztása a következő paraméterek alapján történik:

1. a kút teljes mélysége és benne lévő vízszint;
2. teljes vízigény;
3. a becsült víznyomás tényleges mutatói az összehangolásban;
4. az oszlop tartományának átmérője.

A legelterjedtebbek jelenleg a merülőmotoros szivattyúk centrifugális modellek a kútok vízének emelésére. Ezek elegendő teljesítményt nyújtanak, és még homokkal szennyeződött vízzel is dolgozhatnak.

Centrifugális erő alkalmazása

Azok a szivattyúk, amelyek a víz felemelésére szolgáló centrifugális erő alkalmazásán alapulnak, széles körben használják korunkban. A centrifugális merülő szivattyú egy kútra szivattyúzza a vizet egy speciális kerék forgatásán keresztül, amely a tengelyhez csatlakozik.

Egy kis történelem

Most nagyon nehéz meghatározni, ki találta fel az elsőt, hogy centrifugális erőt használjon a víz felemelésére. Vannak híres vázlatok, amelyeket Leonardo da Vinci készített. Szerintük teljesen feltételezhető, hogy ő volt az, aki először javasolta a vízszivattyúzást centrifugális erő alkalmazásával egy forgócsatornában.

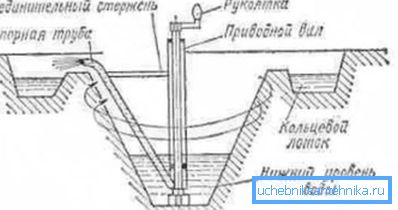

A gyakorlatban az első ismert eszközt 1732-ben tesztelték. LeDemur fejlesztette ki.

A szivattyú lényege a következő volt:

1. a függőleges tengelyhez egy csövet rögzítettek, mereven összekötve egy összekötő rúddal;
2. a cső alsó vége vízbe merült;
3. a tengely elkezd forgatni, a csövet is forgatták;
4. centrifugális erők okozták a víz mozgását a csőben.

A centrifugális szivattyúk azonban csak a XIX. Század vége óta vált ismertté. Ekkor termikus, majd villanymotorok jelentek meg, amelyek lehetővé tették, hogy akár több szakaszból álló egységeket hozzanak létre a mélysokok számára.

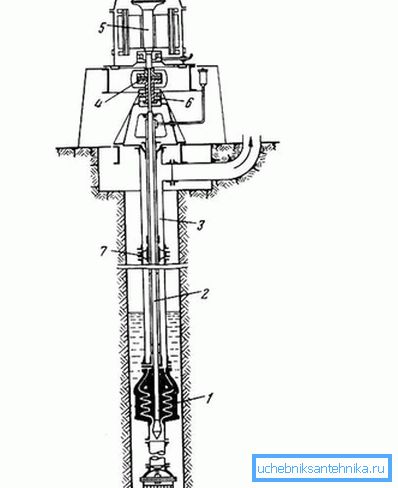

Orosz mérnök V.A. A Pushechnikov egy többfokozatú szivattyút fejlesztett ki, amely a centrifugális erő alkalmazásához 250 m mélységig terjed.

Az eszköz elve a következőképpen írható le:

1. a rugalmas tengelykapcsoló a meghajtó tengely és az elektromos motor összekapcsolása;
2. az olajfürdő közvetlenül a csatlakozás alatt van;
3. egy golyóscsapágy helyezkedik el a fürdőben, amely felveszi a tengelyirányú terhelést;
4. a kenéshez használt olajat a tartókeretből felfüggesztett csövek vezetik keresztül;
5. az oszlop és a hajtótengely csapágyakra van támaszkodva, amelyek keresztmetszetű konzolokba vannak helyezve;
6. a csőcsatlakozások között konzolok vannak felszerelve;
7. magában a tartószerkezetben van egy töltődoboz, alatta van egy elágazó cső a befecskendező csövekhez;
8. a szivattyú szívószerelvénye a szívócsőhöz csatlakozik, a csőre egy biztonsági háló van.

Ez a kialakítás megkönnyíti a szivattyú elhelyezését egy nem túl nagy átmérőjű kútban. A design első szivattyúját 1899 végén gyártják. És egy Mytishchi szivattyútelepre telepítették.

A tesztek sikeresek voltak, hamarosan olyan 19 darabos lefejtő centrifugális szivattyúkat állítottak elő, amelyek szintén ezen a szivattyúállomáson voltak telepítve.

Érdekes, hogy képesek voltak teljesíteni ezt a megrendelést az egységek gyártásához csak Párizsban a Farko-i üzemben, bár egy megrendelésre irányuló javaslatot küldtek el a különböző országokban található 24 üzemhez. A szakirodalomban megtalálható ennek a szivattyúnak a neve, mint a "Farka szivattyú", és nem a tervező neve. (Lásd még a Melyik szivattyú jobb egy kút számára: Kiválasztási paraméterek.)

A modern modellek működési elve

Amikor dönt egy centrifugálszivattyú kiválasztására egy kútra vonatkozóan, meg kell érteni azokat az alapvető paramétereket, amelyekkel a modellek eltérnek.

Különböző centrifugális szivattyúk a kútra a következőképpen osztályozhatók:

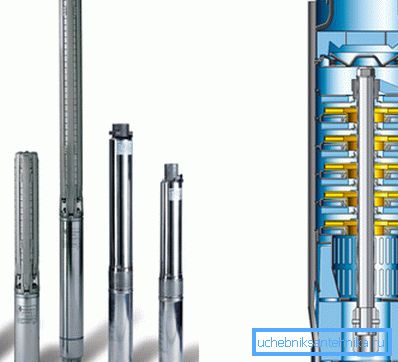

1. a rendelkezésre álló kerekek száma szerint, ha egy kerék, akkor a készülékek egyfokozatúak, ha több, akkor többlépcsős;
2. nyomáson, alacsony vagy átlagos nyomástól a magas értékig;
3. vízellátás útján, egyirányú vagy kétoldalas;
4. a folyadéknak a járókerékből a spirálcsatornába való leeresztésére alkalmazott módszer lehet spirál és turbina;
5. sebesség, alacsony sebesség, normál, nagysebességű.

Fontos. Annak ellenére, hogy a többlépcsős modellek ára drágább, mint az egylépcsős modellek, sokan inkább telepítik őket. Az a tény, hogy az ilyen modellek nagyobb biztonsági résszel rendelkeznek, és nem romlik a mechanikai rend különböző szennyeződéseinek vízben való tartalma miatt.

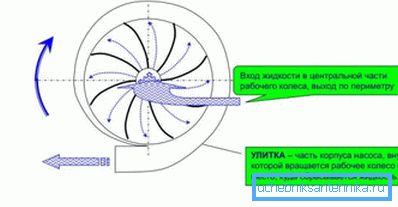

E mechanizmusok működési elve a következő:

1. a víz beáramlása a járókerék gyors elfordulása miatt nagy áramlást eredményez;
2. a centrifugális erő a kerék középpontjainak távoli helyekről való elmozdulásával jár;
3. a belső nyomás növeli, a folyadékot a csővezetékbe helyezi;
4. a járókerék közepén a nyomás ennek megfelelően csökken;
5. a víz a szívócsövön keresztül áramlik vissza.

A mély kút szivattyú úgy néz ki, mint egy henger. Ez lehetővé teszi, hogy meglehetősen keskeny mélyedésekbe helyezze. A szerkezet hossza 0,5-2,5 méter, az átmérő körülbelül 10 cm, a szerény méretek ellenére kiváló teljesítmény jellemzi a lyukakat.

Fontos. Biztosítani kell, hogy a szivattyú működés közben ne érintse meg a fúrólyuk falát. Ha a szelep átmérője túl kicsi, meg kell védeni a készüléket úgy, hogy egy gumigyűrűt helyez a testére.

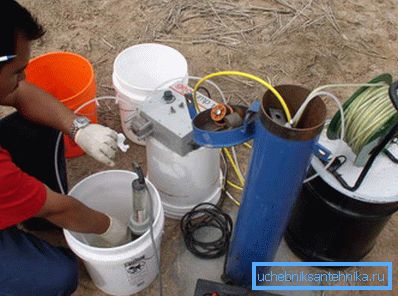

A centrifugálszivattyú beszerelését a kútban szakemberek végzik, mivel nagyon fontos, hogy mindent helyesen tegyen meg, ha hosszú ideig akarja használni a vízből a vizet, anélkül, hogy tudná a gondokat.

A készülék mélyedésbe mélyedik, miután korábban biztonságosan rögzítette a kút hegyét vagy fedelét. Az elektromos kábel a szivattyúhoz van csatlakoztatva, és egy speciális lyukon keresztül halad a csúcson.

A szivattyút a csőhöz egy sárgaréz illesztéssel kell összekötni. A cső második vége a kupak kimenetére van csatlakoztatva.

Ha tapasztalatai vannak a telepítéssel kapcsolatban, akkor önmagában is megteheti, hogy a centrifugális szivattyút a kútra csatlakoztassa. A legfontosabb, hogy megfeleljen az adott modellre vonatkozó utasításokat ismertető követelményeknek.

Fontos. Ha a berendezést 80 méternél nagyobb mélységben egy mélyedésbe építik be, olyan csövet használnak, amely ellenáll a 16 atmoszféra nyomásának. Egy kisebb beépítési mélységgel elegendő 12,5 atmoszférájú csövet használni.

Összefoglaló

A megfelelően kiválasztott szivattyúberendezés megszakítás nélküli üzemmódban biztosítja a vízellátó rendszer működését. Ebben a cikkben bemutatott videóban további információkat talál a témáról.
