Crane 11b38bk és távoli rokonai

Ebben a cikkben számos hazai daruval meg kell ismerkednünk. Jelentősen különböznek az anyagban és a tervezésben. Összetettük őket egy anyagban egyetlen alapon - szoros alfanumerikus megnevezéssel.

terminológia

Először megismerjük a kapuk konstruktív végrehajtásával kapcsolatos alapfogalmakat.

• csavar olyan csapot neveznek, amely a vízveszteséget megakadályozza, ha a csavaros rudat egy mozgatható szeleppel forgatja a végén. A szelepet a nyereg ellen nyomják, és lezárják a lyukat.
• dugó a szelep blokkolja a csővezetéket, ha a kúpos magot egy átmenő lyukkal forgatja. Az ilyen típusú szelepeknél viszonylag nagy erő szükséges a dugó helyzetének megváltoztatásához.

Figyelj! A nagyobb darukon gyakran van egy kenőrendszer, amely csökkenti a súrlódást a dugó és a burkolat között.

• BALL A daru eltér a parafától a csavartól (egy gömb a csonka kúp helyett), és alacsony súrlódási együtthatójú - fluoroplasztikus vagy teflonos anyagból készült tömítőülés.
• Három út egy csaptelepnek nevezik, melynek három kimenete van a munkakörnyezetnek. A redőny pozíciójától függően különböző konfigurációkat alakíthatnak ki, amelyek átirányítják a megfelelő irányú áramlást.

Engedjék meg, hogy mutassam be

A 11b38bk kapu

Előtte egy parafa háromutas szelep, amelyet nyomásmérő felszerelésére terveztek. Ár - 130 - 200 rubel, a verziótól függően. Test és parafa anyag - sárgaréz.

Minden típusú 11b38bk típusú daru - feszültség. Ez azt jelenti, hogy a szelepet csak úgy zárják le, ha a dugót a testhez a mágneses száron lévő anyával rögzítik; töltődoboz hiányzik osztályként.

Az értékesítésen a daru több változata is megtalálható:

1. Fogással és anélkül.
2. DU15 és M20x1,5 szálakkal.
3. Nyomáscsökkentő leeresztőnyílással és egy nyomásmérő csatlakozó peremmel.

Gate 11ch38p

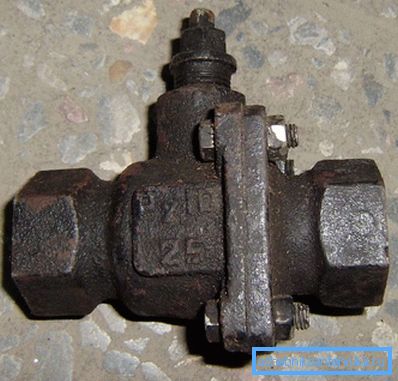

Crane 11ch38p - meglehetősen egzotikus hibrid, gömbcsap öntöttvas házzal.

Az ilyen típusú termékek jellemzőit mutatjuk be.

A daru kíváncsi tudni néhány dolgot.

• A gyártók csak a tengelykapcsolóhoz ajánlják őket, mindkét oldalon belső csővezetékekkel.
• A szelep tömítettsége a GOST 9544 - 2005 szerint megfelel a C osztálynak. A gyakorlati oldalon ez azt jelenti, hogy zárt állapotban a szelep enyhén mérgezhet. A golyóscsapokra általában ez nem jellemző.
• A rúd a fogantyú alatt készült, de nem szerepel a készletben.

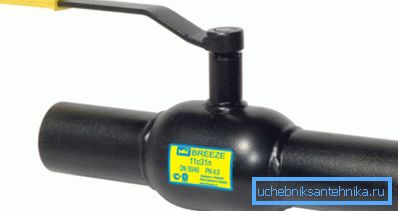

A 11s31p. Kapu

A 11s31p daru a labdát is jelenti, de nagyon különbözik a relatív 11ch38p-től.

Kérjük, vegye figyelembe: a szelepülések kopásának kompenzálása érdekében rájuk rozsdamentes acéllemez rugók vannak szerelve.

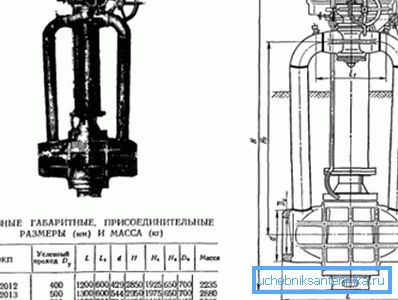

Gate 11s321bk

Daru 11s321bk - egy meglehetősen egzotikus parafa szelep, amelyet gázvezetékekben dolgoznak környezeti hőmérsékleten akár 70 fokig.

A daru méretei - DU400, DU500 és DU700; súly - 2-5 tonna. Mivel ilyen méretekben nyilvánvalóan lehetetlen forgatni a daru dugóját a saját kezével, a kivitelezést egy csigakerékkel és egy kenőrendszerrel egészítik ki a dugóhoz. Csővezeték csatlakozás - hegesztve.

A termék különös jellemzői:

• A daru szigorúan függőlegesen van felszerelve. Ez az utasítás a sebességváltó rendszeres karbantartásának szükségességével függ össze.
• A karosszériája bypass, amely kiegyenlíti a nyomást a cső mindkét oldalán. A fiók saját daruval van ellátva.
• A daru teste szénacélból készül, a parafa öntöttvasból készül.

11s32p kapu

A 11s32p daru majdnem teljesen megegyezik a már vizsgált 11s31p-vel:

• A szelep gömbcsapként van kialakítva, rozsdamentes acél szeleppel és fluoroplasztikus tömítéssel.
• Méret - 15 - 300 mm.
• Üzemi nyomás: 25 vagy 40 atmoszféra.
• A test hegesztett acél.
• Az MTBF legalább 7000 ciklus.

A fő különbség csak a csővezeték csatlakozásának módjában van: ebben az esetben karimákat biztosítunk. Egyrészt gyors szétszerelést biztosítanak a szelep cseréjével (és a cső kötelező teljes elvezetése nélkül); másrészről pedig a daru előcsatlakozásának szükségességét.

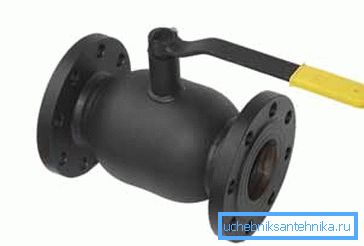

Gate 11s33p

11s33p gömbcsap - az előző termék szinte teljes duplikája.

Majdnem azért, mert:

1. Szerelési méretét oly módon állítják be, hogy megfeleljen a 30s41nzh acél reteszének méreteinek. Ez a funkció lehetővé teszi, hogy a szelepet a csőperemek emésztése nélkül telepítse.
2. A működési nyomás valamivel kisebb, mint a kettős - csak 16 kgf / cm2.

következtetés

Természetesen ennek a cikknek a keretében a hazai iparág által gyártott zárószelepek csak egy kis részét vettük figyelembe. A megszokott módon további anyagokat talál a videó megtekintésében. Sok szerencsét!
