Crane 11s41p: eszköz, jellemzők, előnyök

Mi a gömbcsap 11s41p? Hogyan működik? Milyen főbb jellemzői vannak? Mennyire jó ez a szelep az alternatív megoldások hátterében? Próbáljuk megtalálni a válaszokat.

Két egyben

Érdemes elkezdeni azzal a tényvel, hogy gyakorlatilag azonos név alatt két, egymástól jelentősen eltérő termék kerül sor.

1. A cikk neve: 11s41p - acél karimás szelep.
2. Golyóscsap 11b41p - sárgaréz szelep, felszerelve a csővezetékekre.

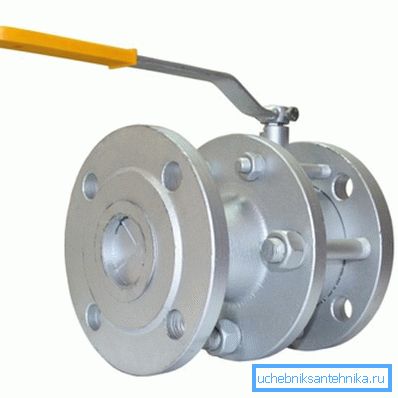

Karimás acél

A karimával és acél házzal ellátott termék nagy átmérőjű csővezetékekre (DN 50 és felett) készül. A karima csatlakozás lehetővé teszi a termék beszerelését és szétszerelését a lehető legrövidebb idő alatt.

Ezenkívül a karimákon történő felszerelés lehetséges a csővezeték egyenes szakaszán, amelynek hossza csak kissé hosszabb, mint a szelepelem. Összehasonlításképpen a csőkötés a leszerelés lehetőségével megköveteli a nyomásfokozó felszerelését, ami növeli a minimális beépítési méretet több mint kétszeresére.

A 11s41p golyóscsap technikai jellemzőit biztosítjuk az acél házban, karimákkal, amelyeket az egyik gyártó gyártó helyéről vettünk.

A 11s41p karimás acélon hasznos tudni néhány dolgot.

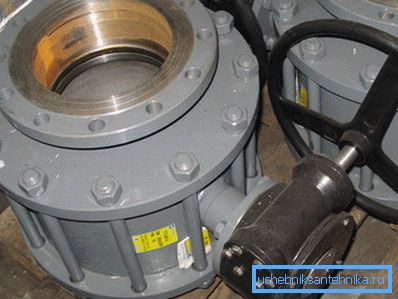

• A nagyméretű termékek (általában DN150 és újabbak) egy sebességváltóval egészülnek ki, csökkentve a zárási és nyitási erőfeszítéseket.

• A termék telepítési hossza megegyezik a 30s41nzh acélszelep beépítési hosszával, amely lehetővé teszi a csere helyett a csővezeték adaptálását.
• A gyártó becslése szerint a szelep élettartama 10 év, vagy 2500 zárási ciklus - nyitás.
• A 300 mm méretű szűkítővel rendelkező termék nagykereskedelmi ára közel közel 100 000 rubelt ér el, tömege 288 kg.
• Szelepház - összecsukható. A felét csavarják a diófélék és a termelők.

Rézcsatlakozó

A 11b41p gömbcsap sokkal ismertebbnek tűnik számunkra: tipikus képviselője a korszerű gömbcsapszelepek családjának, amelyeket nagymértékben használnak a közművek javításában és telepítésében.

Mint az előző leírás esetében, érdemes néhány megjegyzést készíteni.

• A boltokban nagy mennyiségben találkozhat 11b41p csatlakozóval a DN50-ig. A nagy méreteket rendkívül ritkán alkalmazzák, mert a nehéz átmérőjű hermetikus menetes csatlakozások telepítése nehéz.
• A sárga fogantyú jelölés azt jelzi, hogy a szelep gáz. Piros - meleg, meleg és hideg vízhez.
• A gáz esetében a munkahőmérséklet +50 ° C-ra korlátozódik. A gyártó utasításai nem annyira összefüggenek a magasabb hőmérsékletű gázszivárgás valós veszélyével, mint a gáz-levegő keverék felmelegedésének valószínűségével.

eszköz

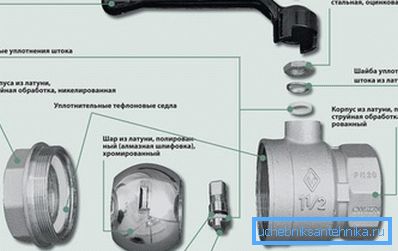

A megjelenés és a gyártás során felhasznált anyagok különbsége ellenére a szelep mindkét verzióján belül ugyanabban a rendszerben készülnek. A zárat a fogantyú elfordításával, a továbbított rúddal a gömbön egy átmenő lyukkal végezzük. A tömörséget a fluoroplasztikus gyűrűs ülések biztosítják - egy alacsony súrlódási együtthatójú polimert.

előnyök

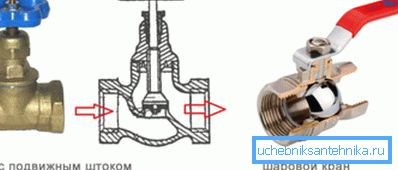

Hogyan viszonyulnak a gömbcsapok kedvezően a fő versenytársaikhoz - csavaros és dugós szelepek?

• A csavaros szelepektől eltérően a labda sokkal kisebb hidraulikus ellenállással rendelkezik.

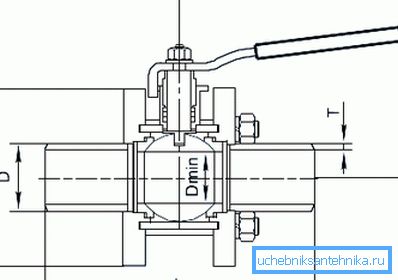

Hasznos: a szelep leírásában szereplő teljes furat azt jelenti, hogy a legkisebb belső átmérője megegyezik a csatlakoztatott csővezeték belső átmérőjével.

• A gömbcsapok kevés karbantartást igényelnek. Összehasonlításképpen: mind a csavaros, mind a parafacsuklós daruk esetében a mirigy periodikus csomagolása szükséges; A csavaroknál a kopott tömítések cseréje is szükséges.
• A parafa szelep jelentős erőfeszítést igényel a parafa áthelyezéséhez: forgatáskor a fém parafa dörzsölje a ház fémét. Abban az esetben, ha egy gömbcsap a nyereg szerepében, mint már említettük, a műanyag alacsony súrlódási együtthatóval működik.
• A csavaros szelepet szigorúan a test nyíl mentén kell felszerelni. Az ellenáramlás teljesen fel tudja szakítani a szelepet. Nem csak: a szelep elválasztását egy hidraulikus ütés fogja kíséri, amely képes a műszaki rendszer menetes és illeszkedő csővezetékeinek megszakítására.

A szelep gömbcsapja (valamint a parafa) bármely helyzetben elhelyezhető a saját kezével a szerelés során.

• Végül a csavarszelep háza összegyűjti a HVS, a HWS és a fűtési rendszereken átmenő szennyezést. A szelepülés-szelep alatt, amely legalább egy évtizede működik, mindig találhat lerakódásokat, homokot és léptéket. Fokozatosan csökkentik a csővezeték áteresztőképességét nullára.

A gömbcsap egyszerűen nem rendelkezik zsebekkel, amelyek felhalmozhatják a salakot.

következtetés

Reméljük, hogy az olvasó nem fogja találni a dicséreteket a megoldással kapcsolatban, amelyet a reklámozással tárgyalunk: a szerző csak megosztotta tapasztalatait a különböző típusú szelepekkel való kommunikációról. További információ arról, hogy a 11s41p daru használható-e. Sok szerencsét!
