D20 gömbcsap - hogyan ne hibázzunk a daru kiválasztásakor?

A szelepek kiválasztásánál figyelembe veendő legfontosabb paraméterek száma az átmérő, ennek a méretnek pontosan meg kell felelnie a cső méreteinek, különben elfelejtheti az ízület tömítettségét. A felkészületlen személy számára bizonyos zavart okozhat az ilyen megjelölések használata, mint "feltételes átmérő" vagy a lumen mérete, ezért először tisztázni kell ezt a kérdést.

Kis oktatási program

Mindegyik ismeri az átmérő fogalmát, de a névleges átmérő (D vagy DN) fogalmát csövekhez, valamint stop és szabályozó szelepekhez használják. Például a vízvezeték-tárolóban 20 mm-es golyóscsap jelölése magában foglalja a clearance-et.

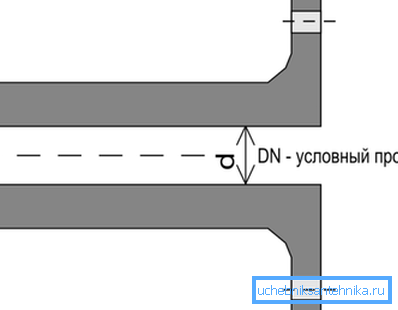

Ezzel a fogalommal a belső átmérőt értjük, a legközelebbi standard értékre kerekítve. A DN standard értékeinek teljes listája megtalálható a GOST 28338-89 szabványban, a minimális érték 2,5 mm, a maximális pedig 4000 mm.

A fő zűrzavar abból adódik, hogy az esetek 99% -ában a tényleges belső átmérő nem egyenlő a névleges (feltételes) értékkel. Ha például szabványos vízgázt tartalmazó fémcsövet veszünk, amelynek külső mérete 159 mm, akkor a rés tényleges mérete függ a falvastagságtól. Tehát 6 mm vastag fémvastagsággal 147 mm-es, 8 mm-es fal - 143 mm-es.

De ha megnézed a szabványban megadott értékeket, kiderül, hogy ugyanaz a névleges átmérő - DN150 (vagy DN150) - mindkét esetben megfelel. Ugyanez az elv kisebb méretekkel is működik, ezt figyelembe kell venni a szelepek kiválasztásakor. Például a DN 20 gömbcsap névleges mérete 20 mm, ami azt jelenti, hogy csak megfelelő átmérőjű csőre szerelhető.

Figyelj! Első pillantásra egy ilyen jelölés nevetségesnek tűnik, de nem az. Valójában a standard értékek közötti lépést úgy fogadják el, hogy az egyes következő lumen értékek áteresztőképessége körülbelül 60-70% -kal nő. Ez megkönnyíti a csővezeték kiválasztását a víz-, gáz- és hővezetékek számításának szakaszában.

Eszköz kiválasztása és a gömbcsap felszerelése

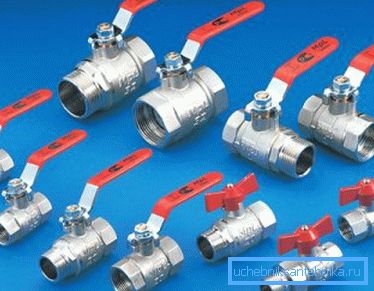

Ami az ilyen eszköz szerkezetét illeti, a mérettől függően nem változik. Hacsak néha, a gomb helyett elektromos meghajtót telepítenek a golyó elforgatásához, akkor szükség van rá, ha egy nagyméretű gombot nem szabad egyszerűen forgatni a szabad hely hiányában.

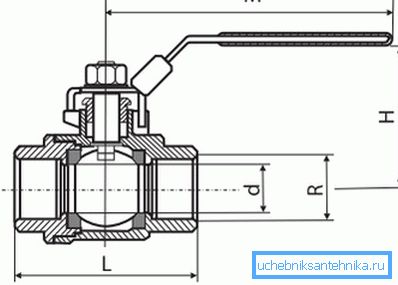

Mit kell keresni a választás során?

Egy másik nehézség a gömbcsap meghatározott modelljének megválasztásában lehet a hüvelyk méretei metrikusra való átalakítása és a DN (DN) megfelelő értékének kiválasztása. Például a DN20 gömbcsap 26,8 mm külső átmérőjű VGP csőre történő felszerelésre alkalmas, és a menetméret egyenlő? hüvelyk.

A téma hüvelyk méretének, a DN és a cső külső méretének megfeleltetését a táblázat tartalmazza.

A feltételes átjáró és a cső külső átmérője közötti megfelelés

Figyelj! A táblázat csak a legáltalánosabb méreteket mutatja, amelyeket a magánépítésben használnak.

A táblázat jelentős eltérést mutat a különböző típusú csövek között, még a szelepek azonos méreténél is. Ezt a csövek különböző falvastagsága magyarázza, valamint azt a tényt, hogy a belső átmérő a fém sávon van feltüntetve, de a műanyag termékek esetében - a külső átmérő.

És bár egy egyszerű gömbcsap ára kicsi (egyszerű polipropilén modellek kevesebb, mint 200 rubel), még jobb, ha azonnal figyelni fognak ezekre a finomságokra.

Polipropilén daruk jellemzői

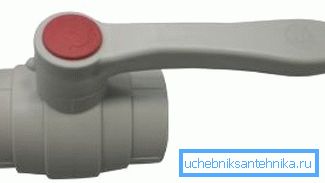

Viszonylag közelmúltban PP gömbcsapok jelentek meg a piacon. Ezekben az eszközökben a reteszelő rész kialakítása változatlan marad - ugyanaz a fémgolyó átmenő lyukakkal, de a test polipropilénből készül. Ebben az esetben a számot megelõzõ számot megelõzõ számot, majd az alkalmazott anyag típusát jelöli.

Például a PPRC 20 gömbcsap beléptetése azt jelenti, hogy a test 3-as típusú polipropilénből (véletlenszerű kopolimerből) készül, és a névleges átmérő 20 mm.

Figyelj! A hagyományos, fémházzal ellátott modellekhez általában levehető csatlakozásokat használnak. PP analóg esetén a csatlakozás forrasztással lehetséges.

A telepítési utasítások nem különböznek a hagyományos PP csövek csatlakoztatásától:

• A csatlakozáshoz speciális "forrasztópáka" használható.. Az ilyen berendezés fűtőelemének kialakítása oly módon van kialakítva, hogy különböző átmérőjű csövekre lehet helyezni. A csaptelepet és a csövet a fűtőelemre helyezzük és rövid ideig felmelegítjük.

• Ezután mindkét elemet gyorsan eltávolítania kell a forrasztópákról, és be kell dugnia a cső végét a csaptelepbe. Ha a polipropilén eléggé felmelegszik, akkor annak egy részét egyszerűen ki kell húzni a beszerelés során, ez normális.

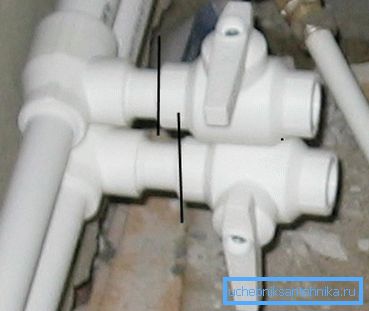

A fenti kapcsolat a legegyszerűbbnek tekinthető, de nem hibák nélkül. A fő szempont a jelentős helyi ellenállás előfordulásának tekinthető. Ha pl. Egy PP 20 gömbcsappal csővel van ellátva, akkor a Du cső mindössze 15 mm, a daru 20 mm.

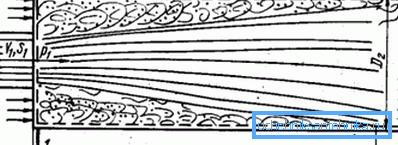

Ennek megfelelően, amikor az áramlás áthalad az ízületen, az átmérők különbsége miatt turbulencia keletkezik a beömlőnyíláson, és a hegesztés nagyobb terhelés keletkezik a kimeneten.

Ez elkerülhető kétféle módon:

• például levehető kapcsolatot használva, például ugyanaz az amerikai;

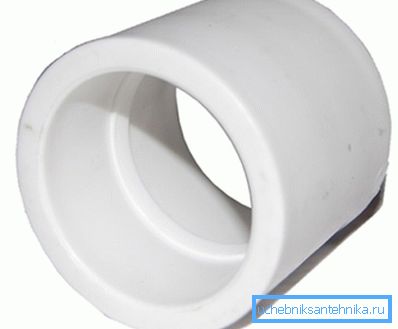

• a PP csatlakozás használatával ebben az esetben hegesztést használhat. A tengelykapcsoló használata lehetővé teszi a cső és a csaptelep összekötését végponttól végpontig úgy, hogy semmi sem zavarja az áramlást. Egyik ilyen eljárás sem bonyolítja le a folyamatot, így a telepítés kézzel is elvégezhető.

Összegezve

A gömbcsap kiválasztása nem olyan könnyű feladat, amilyennek első pillantásra tűnhet. Világosan meg kell értenünk a különbségeket az olyan fogalmak között, mint a névleges és valós átmérők, hogy képesek legyenek a metrikus dimenziók hüvelykre és fordítva történő átalakítására.

A javasolt információ nem zavarja meg a szelepek és a szabályozószelepek kijelölését, és biztosítja a helyes választást. A cikk ebben a cikkben egy rövid áttekintést nyújt a különböző gömbcsapokról.
