Daru 11s67p: eszköz, fajták, problémák és megszüntetésük

Ebben a cikkben megismerkedünk a hazai ipar termékeivel, a bosszantó 11s67p cím alatt. Megvizsgáljuk a készüléket és a 11s67p gömbcsap fő műszaki jellemzőit. Ezenkívül meg kell ismerkednünk a kiviteli változatokkal és a szelep tipikus problémáival, amelyek önállóan megoldhatók.

leírás

eszköz

Előtte egy tipikus gömbcsap PTFE szelepekkel ellátott gömbcsuklóval. Fluoroplasztikus gyűrűtömítések és szelepszár; egy anyával meghúzva, amely lehetővé teszi a tömörítés mértékének beállítását. A nyeregeket egy pár rozsdamentes pohárrugóval nyomják a labdába.

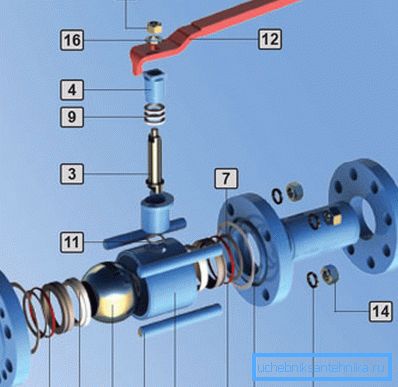

A következő elemek számozása az ábrán látható:

1. Ház.
2. Ball.
3. Stock.
4. Push hüvely.
5. PTFE ülés labda.
6. Klip PTFE ülés.
7. Lemezforrás.
8. Tömítő tömítés.
9. Rúd tömítőgyűrű.
10. O-gyűrűház.
11. Tömítés a rúd héja alatt.
12. Kezelni.
13. Csatlakozó csap.
14. Az anya.
15. Rugós alátét.
16. Lapos alátét.

Nuance: a szelep kialakításától függően a ház különböző geometriai alakzatokat vehet fel, és nem választhatóvá válik. A későbbiekben megismerkedünk a 11s67p több változattal.

jellemzői

A 11s67 daru leírása megtalálható a gyártók és kereskedők számos weboldalán. Fő jellemzőket adunk.

Hasznos: a munkanyomás általában a címkén szerepel. A RU16 házon feltüntetett felirat azt jelenti, hogy a szelepet 16 atmoszféra üzemi nyomásra tervezték. A jelölés magában foglalja a csatlakoztatott csővezeték méretét is: például a DN50 RU16 egy 50 mm-es szelep, amely 16 kgf / cm2-ig terjedő környezetben működik.

Talán egy potenciális vásárló hasznos lesz néhány további információ.

• A szelepet nem mérgező anyagokat szállító csővezetékekre szánják.
• A zárószilárdság a GOST 9544 besorolása szerint az A osztályba tartozik.
• A 11s67p karimás gömbcsap a GOST 28343, a GOST 21345 és a TU U 04671406-003-1999 szabvány szerint készül.
• A tengelykapcsoló (menetes) szelepek a DN50 méretig készülnek.
• A szelep maximális mérete a belföldi online áruházakban - a DU500.

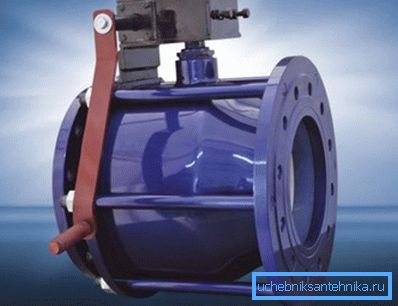

• A DU250-nél nagyobb termékek mindegyike olyan sebességváltóval van felszerelve, amely lehetővé teszi a rúd fordítását túlzott erőfeszítés nélkül.

• A termék minimális nagykereskedelmi ára (DU10, kapcsolócsatlakozás) körülbelül 800 rubel. A maximális (DU500 a karimás csatlakozáshoz egy sebességváltóval) meghaladja a félmilliót.

Végrehajtási lehetőségek

Megadjuk a hazai Marshal által ajánlott 11s67p fajták leírását.

peremes

Ez látható a cikk elején található diagramban. Jellemző tulajdonságok - egy csavaros kupakkal ellátott ház, és a házelemek közötti tömítés, a paronit tömítésekkel.

A karima csatlakozás fő előnye a gyors telepítés és szétszerelés, amely a helyhiányos körülmények között is elvégezhető.

Hasznos: a gömbcsapszelep ugyanolyan beépítési hosszúsággal rendelkezik, mint a megfelelő méretű szelep. Ez a funkció lehetővé teszi, hogy egy hibás kapuszelepet szeleprel cseréljen anélkül, hogy hegesztett csöveket használna.

tengelykapcsoló

A menetes (kapcsoló) csatlakozás, mint már említettük, a kis méretű termékekre jellemző - akár DN 50-ig is. A szelepeket 11s67p1TSR jelöli. A végén a betűk az összes hegesztett és menetes rövidítések.

A bizonyíték kapitány szerint: az összes hegesztett hajótestet nem szedjük szét. A szelep meghibásodása (a száraztömítés kivételével) azt jelenti, hogy ki kell cserélni.

A kuplung csatlakozása a fogyasztó számára pár kellemetlen pillanatot jelent.

1. A visszafordítható szereléshez, a szelep lebontásának lehetőségével, felszereléssel kell felszerelni, ami lehetetlenné teszi a csővezetékek rövid egyenes szakaszaira való telepítését.
2. Hideg vízben az acélcső menetét több éven keresztül szilárdan megragadják.. A szálak szétszereléséhez fel kell melegíteni őket vörös hõre. Könnyű kitalálni, hogy amikor egy kis testet 600-800 ° C-ra melegítenek, az összes polimer tömítést jobb világba küldik.

hegesztés

A szelepet a csővezetékre hegesztik. Hosszú fúvókák a hegesztéshez nem teszik lehetővé a tömítés égetését a hegesztési folyamat során. A szétszerelést gázhegesztéssel vagy hagyományos csiszolókészülékkel végzik; A szeleptest lehet összecsukható vagy hegesztett.

ostya

Ezek a termékek eltérnek a hagyományos karima rövidebb testtől, és új építésű csővezetékekbe történő beépítésre szánják. Ezek 11s67PSUF jelzéssel vannak ellátva, és csak összecsukható házakkal vannak ellátva, amelyek lehetővé teszik a pecsétek és a zárógolyó cseréjét.

üzemzavarok

A mezőben rögzíthető hibák listája kicsi.

Az igazságosság kedvéért megjegyezzük, hogy a gömbcsapok rendkívül ritkák.

• A rúdon keresztül történő szivárgás esetén a gyártó utasítása csökken a hüvely meghúzására vagy a tömítőgyűrű cseréjére. A szelep cseréjéhez nem szükséges szétszerelni - csak annyit kell zárni, és a karmantyút eltávolítani.
• Ha a szelep lehetővé teszi a víz átjutását, akkor gyakran elég a húzócsavarok rögzítése. Ha a szűkítés nem segíti, a test nyitva van a tömítőgyűrűk cseréjéhez.

következtetés

Reméljük, hogy a szelepek és szerelvények viszonylag szokatlan elemével való rövid ismeretünk segíti az olvasót abban, hogy az optimális megoldást válassza az ő céljaira. Ebben a cikkben a videó, mint rendesen, további információkat kínál. Sok szerencsét!
