Daru a nyomásmérőhöz - az ilyen típusú eszközök jellemzői és
A manometrikus csapszerelvény minden olyan rendszer fontos eleme, amelyben a munkaeszköz nyomásának folyamatos nyomon követése szükséges. Ez az elem különbözik a hagyományos szelepektől és több más funkciót is ellát. Ebben a cikkben megvizsgáljuk a termékcsoport főbb tervezési jellemzőit, azok alkalmazási körét és a csomópontok alapvető követelményeit.
Alkalmazási kör
Az ilyen terveket meglehetősen széles körben használják, de leggyakrabban a következő esetekben használják őket:
| A fűtőkazánokon | Az ilyen típusú szerkezetet fokozott veszély jellemzi, így a nyomásszabályozás rendkívül fontos. Háromjáratú daru használata megkönnyíti a munkát |
| A kommunikációs hálózatokon | Ha a nyomásmérő fő eszköze helyhez kötött, akkor azt a vezérlőeszközt, amellyel az adatokat összehasonlítjuk a fő kijelzőkkel. Ez a lehetőség nemcsak az olvasás szabályozását teszi lehetővé, de szükség esetén ideiglenesen használja a nyomásmérőt |
| A szifoncső tisztítása | Ennek az időszakosan szükséges eseménynek a végrehajtásához a legegyszerűbb megoldás egy olyan daru felszerelése, amelyre az összes szükséges eszközt el tudja helyezni és egy szifoncsövet |
| Időszakos ellenőrzés céljából | Egy másik felhasználási eset - ha az olvasás időszakos ellenőrzésére nincs szükség, de időről időre még mindig el kell távolítanod az adatokat, a daru lesz a legegyszerűbb megoldás. |
Tervezési jellemzők
Meg kell jegyezni, hogy a hazánkban gyártott összes csomópontnak meg kell felelnie a GOST szabványainak, egy adott szabályozási aktus megválasztása a csomópont módosításától függ. Ha az eladónak a szabványoknak megfelelő dokumentumok vannak, akkor a daru megbízható, és szinte mindenütt használható. (Lásd még a cikk Vízvezetékek: funkciók.)
A működés elve
A háromutas gömbcsap a nyomásmérőhöz a következő rendelkezésekkel rendelkezik:
- Az első pozícióban az átmérő mérő része a csővezeték belsejében lévő munkatesthez van csatlakoztatva. Vagyis ebben a helyzetben és a mutatók mérésénél fogva lehetséges működtetni, minden egyszerű: a szükséges adatok megszerzéséhez a pozíciót az alábbiak egyikére kell változtatni.
- A második pozíció - a munkakörnyezetről való lekapcsolás, a mérőberendezés a környezeti levegőhöz van csatlakoztatva.. Ebben az esetben a méréseknek 0-nak kell lenniük, ha nem ez a helyzet, akkor a nyomásmérő meghibásodott. Ebben a helyzetben a rendszer túlnyomó részben található.
- Harmadik helyzetben a mérőegység el van választva mind a munkaközvetítésektől, mind a külső levegőtől, de a rendszer kölcsönhatásba lép a külső környezetgel, amely lehetővé teszi a szifoncsövek tisztítását nyomásmérőkben. Ez a funkció különleges, és alig kell normál körülmények között használni (különösen azért, mert a munka elvégzésére vonatkozó utasítások nagyon bonyolultak).
- A daru negyedik helyzetben van, nem működik, és csak nyomásmérő csatlakoztatásakor vagy leválasztásakor használható. Elmondható, hogy ez a beépítési helyzet.
Tipp Annak érdekében, hogy alaposan megértsék a rendelkezéseket, egy szakértőnek ezt kell először megtennie, aki megmutatja a megfelelő műveleteket.
Kiválasztási kritériumok
Ha önnek kell egy csaptelepet vásárolnia egy nyomásmérőhöz, akkor néhány fontos ajánlást kell követnie:
- Ismertessük a felhasználás célját és a működési jellemzőket: közelítő nyomást a rendszerben, a közeg természete (gáz, folyadék stb.), A működés hőmérsékleti tartománya. Mindez lehetővé teszi az Ön igényeinek leginkább megfelelő opció kiválasztását.
- Nagyon fontos a minőségi termék megvásárlása, amelynek szilárdsági jellemzői megfelelnek a legmagasabb követelményeknek. Tipikusan a test acélból vagy sárgarézből készül, vastagságának meglehetősen nagynak kell lennie - ez jelzi a helyszín megbízhatóságát és a stressz ellenállóképességét. Az ár a minőség minőségi mutatója, nem kell a legtöbb költségvetési megoldást elérni, mert leggyakrabban a jellemzői nem túl jó.
Figyelj! Néhány rendszer nem szabványos típusú eszközöket igényel, ezeket szakosodott cégektől lehet megvásárolni. Ezekben az esetekben általában az összes szükséges paramétert a tervezési szakaszban határozzák meg, amely lehetővé teszi, hogy gondoskodjon a szükséges csomópontok előzetes megrendeléséről.
- Egy másik nagyon fontos paraméter a rögzítési módszer, a csövek menetes csatlakozása leggyakrabban használatos, de paraméterei eltérőek lehetnek. Például, egyrészt lehet külső téma, másrészt egy belső téma, mindezt előzetesen előre kell tervezni, hogy ne kelljen újratervezni a rendszert, vagy vissza kell cserélni, és cserélni kell a szerelvényt. Ezenkívül ne felejtsd el a szál paramétereit - ezek eltérőek lehetnek.

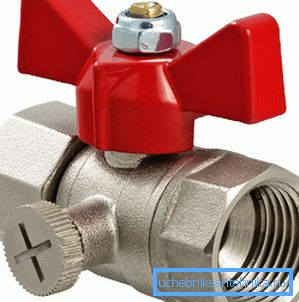

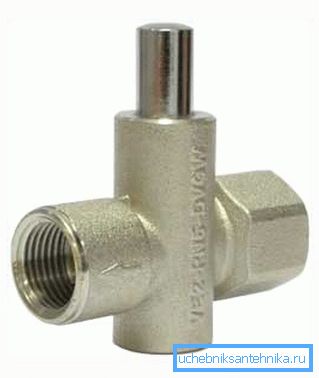

- Végül az utolsó fontos tényező a daru típusa. Itt két fő lehetőséget különböztetünk meg: a klasszikus golyó, amely nagy megbízhatóságot, egyszerűséget és alacsony költségeket kínál, valamint egy fejlettebb nyomógombot, amely bár többet ér, megkülönböztethető a könnyű kezelhetőségtől.
következtetés
A nyomásmérő szelepek a rendszer fontos elemei, lehetővé téve a fő mérési egységek teljesítményének ellenőrzését. A videó ebben a cikkben részletesen megemlíti néhány fontos pontot.
