Daru du-80 a 80 mm-es csőben: verziók és összehasonlításuk

Milyen szelepeket lehet használni egy 80 mm-es csővezetéken? Megismerjük az olvasót a meglévő daruk tervével, és megpróbáljuk összehasonlítani azok működését. Közvetlenül megfogalmazzuk, hogy figyelmünket a vízvezetékre korlátozzuk: például egy 80-as fűtőegységgel ellátott bitumenes háromutas szelep megmarad.

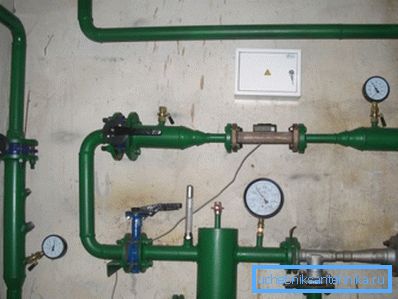

Alkalmazási területek

Kezdjük, derítsük ki pontosan, hogy a lakásépítő csövek és a DU80 zárószelepek kommunikációjában hol lehet használni.

• Fűtés fő bemenet. Az autópályákról házhoz vezető kivezető szelepek nem csak a termálkútban, hanem az alagsorban is elhelyezhetők - feltéve, hogy az útvonal közvetlenül áthalad rajta.

Megjegyzés: ebben az esetben a csapok a hőszállító szervezet felelősségi körébe tartoznak, annak ellenére, hogy a ház kerületén belül tartózkodnak. A felelősségi zóna áthalad a felvonószerelvény szívószelepének első csőperemén.

• Emelőoszlop. A 80 milliméteres szerelvények a felvezető és a fűtési kör között, valamint a forróvíz-csatlakozásokon belül használhatók.
• Vízmérő a hidegvíz rendszerben.
• Végül csaptelepek segítségével a vízellátás vagy a fűtőkör bizonyos szakaszai levághatók.

Végrehajtási lehetőségek

Milyen szelepeket használnak az épület műszaki kommunikációjában?

Kapu szelepek

A leggyakoribb öntöttvas ék kapu egy visszahúzható szár alakú, amelynek tágulása két öntöttvas arccal rendelkezik sárgaréz tükrökkel. Egy pár visszapillantó tükör van behelyezve a ház hornyaiba. A szárat a kézikerék menetes perselykel történő forgatásával szállítjuk.

A szelep fő előnye viszonylag alacsony hidraulikus ellenállás: a nyitott helyzetben levő arcok teljesen eltávolításra kerülnek az áramláson kívül.

hátrányai:

• A tömlő rendszeres csomagolásának szükségessége. Még készenléti állapotban is előáll.
• Lerakódások kialakulása a tükrökön, és ennek következtében időszakos őrlésük szükségessége.
• Gyors ékhasználat.

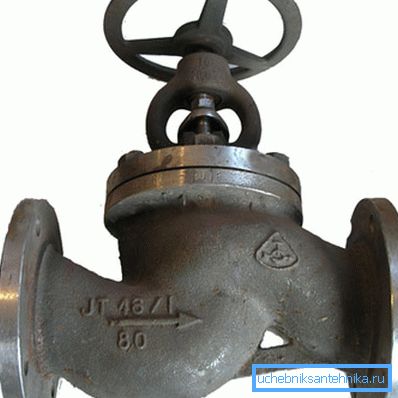

Csavaros szelep

A fogantyú vagy a pillangó közvetlenül a mozgatható rúdhoz van rögzítve, amely a szelepház fedelének menetébe van csavarva. A tömítéssel ellátott szelep mozgathatóan van rögzítve a szár belsejéhez, ami bezárja az ülés nyílását.

Ennek a kialakításnak az egyetlen előnye az előző hátterével szemben, hogy sokkal könnyebb a DN80 csavaros szelepet saját kezeivel kezelni, mint az azonos méretű szelepeket. Sem az ékhegyek hegesztése, sem az arcon nem igényes csiszolásra van szükség: elegendő csak a tömszelence tömítésére és a tömítés cseréjére.

Minden más tervezési funkció meglehetősen unalmasnak tűnik.

• A hidraulikus ellenállás az összes típusú elzárószelep között a legkisebb az ülőrész lyukának és a test összetett alakjának köszönhetően.
• A szerelés csak egyetlen helyzetben lehetséges a vízáramhoz viszonyítva: a szelepet a fenékről kell nyomni. Az ellenáram biztosítja a szelep és a hozzá tartozó vízütők elválasztását.
• A nyereg elkerülhetetlen eróziójának köszönhetően a paronit tömítés nagy erőfeszítést igényel a zárásnál, és a lágyabb gumit nagyon rövid életűek.

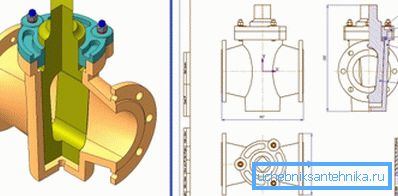

Dugattyús szelep

A földi dugó átmenőcsatornával sárgaréz vagy öntöttvas házban forog. A rúdhoz a daru nagy méretéhez való tömörség szabályszerűen ugyanazt a töltőanyagot tartalmazza.

Érdekesség, hogy a tervezés egyszerűsége ellenére a parafa szelep ára 1,5-2-szer nagyobb, mint az azonos méretű szelepé.

A kialakítás előnye meglehetősen nagy rugalmasság és egyszerű karbantartás, amely csak a mirigy periodikus csomagolására korlátozódik. A fő hátrány nagyon fontos erőfeszítés a dugó forgatásához.

Golyóscsap

A DU80 gömbcsap kissé emlékeztet egy parafa eszközre: ebben az esetben a víz a 90 fokos záródugó elforgatásával blokkolódik.

A különbségek azonban többek, mint a hasonlóságok:

• A parafa alakja egy gömb alakú átmenő csatorna, amelynek átmérője megegyezik a csővezetékkel.
• A labdát egy pár gyűrűs, Teflon vagy Teflonból készült ülésekkel kell lezárni, alacsony súrlódási együtthatóval rendelkező polimerek. Ezért nagyon csekély erőfeszítéssel a csavar forgatásával.
• A tömszelence helyett a 80 mm-es gömbcsapot fluoroplasztikus vagy teflon tömítőgyűrűvel, beállító anyával szerelik fel. Lehetővé teszi a tömítés tömítését, kompenzálva a kopását.

By the way: szükséges, hogy a száltömítést, mint általában, 1000 vagy több záridő után húzza meg.

A szeleptest sárgarézből és acélból készülhet, összecsukható vagy teljesen hegeszthető, karimákkal, hegesztési csövekkel vagy csővezetékekkel kapcsolható. A csavar krómozott vagy nikkelezett sárgarézből készül, ritkábban rozsdamentes acélból.

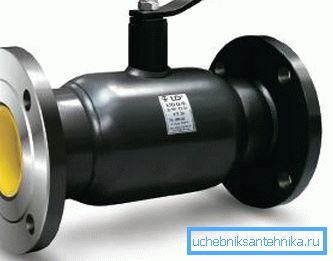

Példaként bemutatjuk az egyik ilyen hazai termék fő jellemzőit. A modell számunkra egy KSHTF DU80 RU25 gömbcsap lesz.

értékelés

A szerző kockázata úgy tűnik, hogy elfogultnak tűnik, de továbbra is megengedi önmagának, hogy rendkívül hízelgő jellegzetességet adjon ezen típusú szelepek számára. Bíró maga:

• A hidraulikus ellenállás, amely a DN 80 - 80 mm-es acélcső gömbcsapját hozza létre, kiváló. Pontosan ez: az üledék és a rozsda a cső egyenes szakaszában nagyobb ellenállást fejt ki a víz áramlásához, mint a rozsdamentes gömbcsap teljes furatát.
• A szerviz daru gyakorlatilag nem szükséges. A javításokról és az auditokról elfelejtheti.
• Telepítés - bármilyen helyzetben és bármilyen vízáramlás irányában.

Úgy tűnik, hogy a szelepek és szerelvények elemeinek megválasztására vonatkozó utasítás nyilvánvaló. Valamennyi versenyző megoldás a golyószelep hátterén kívülállónak tűnik.

következtetés

Reméljük, hogy ajánlásaink segítenek az olvasónak az optimális megoldás kiválasztásában saját célokra. A szokásos módon további anyagokat tanulmányozhatunk a videó megtekintésével ebben a cikkben. Sok szerencsét!
