Daru radiátor fűtésére: golyó, kúpos berendezések, mayevsky

Ha a csöveket vagy az akkumulátorokat önállóan kívánja javítani, akkor feltétlenül meg kell érteni, hogy mely csapokat kell feltölteni a radiátorokra. Egy megfelelően megválasztott és hatékonyan működő zárószelep jelenléte lehetővé teszi nem csak a fűtőberendezések javítását és karbantartását, hanem az elemekbe belépő hűtőfolyadék mennyiségének szabályozását is.

A cikkünkben arról beszélünk, hogy melyik daruk szerelhetők fel, és leírhatják a legfontosabb jellemzőiket.

Záróeszközök

labda

A szobai fűtési rendszerbe történő beszereléshez használt darukat két csoportra kell bontani - lekapcsolás és ellenőrzés. Ez a részleg nagymértékben önkényes, mivel az elzárószelepek lehetővé teszik a hűtőközeg mozgásának beállítását is. Természetesen ebben az esetben a beállítási pontosság meglehetősen alacsony, de lehetséges, hogy leválasztja az akkumulátort a vízforrásról.

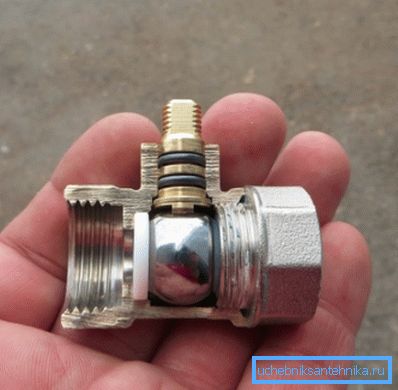

A legegyszerűbb és leggyakrabban használt daru a labda:

• A gömbcsapot úgy tervezték, hogy kikapcsolja a radiátort. A kialakítás lehetővé teszi, hogy a készüléket akár nyitott vagy zárt helyzetben is elhelyezzük, úgyhogy a beállítás a "hő - nincs hő" elve szerint történik.

Figyelj! Elvileg a szelepet közbenső helyzetben is rögzíthetjük, de a kopási rátája sokszor megnő a reteszelőelemen lévő vízben felfüggesztett részecskék súrlódása miatt. Tehát jobb, ha ezt extrém szükségesség nélkül nem teszik meg.

• A hűtőközeg áramlásának blokkolása egy fémgömb mozgása miatt történik, amelynek koaxiális lyukaként csőtörés van. Amikor a daru fogantyúját forgatjuk, a rúd jön létre, amely a gömböt a test belsejébe forgatja, összekötve a lyukat a cső lumenjével.
• A daruelemek általában acélból, bronzból vagy rézből készültek. A fluoroplasztikus tömítések felelősek az ízületek és záróelemek tömítéséért, amelyek szükség esetén kicserélhetők a saját kezeivel.
• A radiátorhoz való csatlakozás vagy egy hagyományos anyával, vagy az "amerikai" segítségével történik.

kúp

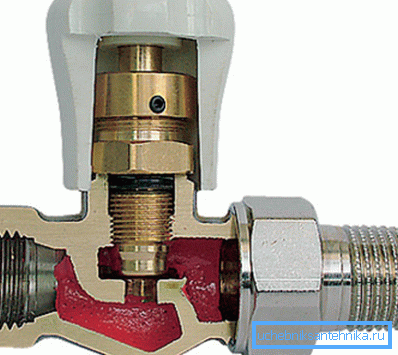

A gömbcsapoktól eltérően a kúpos szelepek lehetővé teszik a hűtőfolyadék áramlásának simaságát. Ezt a tervezési jellemzők nyújtják:

• A reteszelőelem egy kúpos rúd, amelynek felszínén a szálat felhúzza.
• Amikor a lendkereket elforgatjuk, a rúd a szálon mozog, függőleges síkban mozog.
• A legalacsonyabb helyzetben a cső lumenje teljesen átfedi egymást. Az átfedés tömítettségét rugalmas betétek biztosítják, amelyek a szár gyűrűs hornyaira helyezkednek el.
• A reteszelő rész felemelésével megnyitjuk a lumenet, és a hűtőközeg belép a radiátorba.

Figyelj! A beltéri klíma beállítása csak megközelítőleg lehet, csökkentve vagy növelve az egyes elemek forró vízmennyiségét.

A gyakorlatban a leggyakrabban bronz- vagy réz-kúpos csapokat használnak a fűtőtestekhez: csak a polipropilénnel ellátott rendszerek vannak, és a csövek egy része műanyagból is készül. Ez annak köszönhető, hogy a polimerek viszonylag alacsony szilárdsági és kopásállósága a vízvezetékötvözetekhez képest.

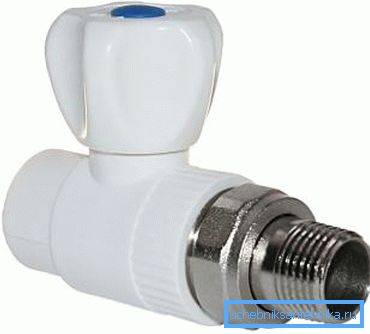

Másrészt a radiátorok polipropilén csapjai kicsit kevesebbet költenek, ezért költségvetési hiány esetén ezek felhasználhatók.

Mayevszkij daru

Amikor a hűtőfolyadékot a fűtési rendszerbe öntik, a levegő belép a vízzel vagy a fagyásgátlóval.

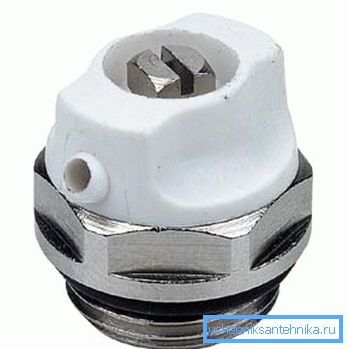

Eltávolításához használjon speciális eszközöket - az úgynevezett Mayevsky csapokat:

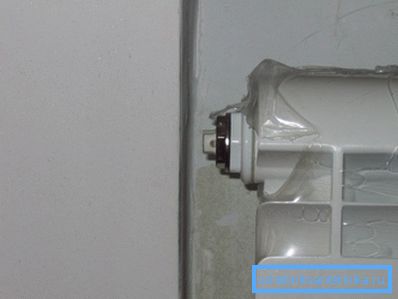

• Az ilyen termék kialakítása meglehetősen egyszerű: egy olyan rögzítő rúdra épül, amely egy radiátordugóval ellátott házban van elhelyezve.
• A rudat vagy egy csavarhúzóval vagy egy speciális kulccsal állítják be, és megnyitja a cső lumenét a nyeregben.

Figyelj! Ha lehetséges, vásároljon szelepeket egy csavarhúzóhoz, mert rendszeresen elveszíti a kulcsot, ami nem meglepő - évente egyszer vagy kétszer kell használni.

• Ne feledkezzünk meg arról, hogy az ilyen daru kapacitása kicsi, ezért például ne tegye ki a tágulási tartályt: kb. Egy órán keresztül le kell engedni a felesleges levegőt. Ilyen helyzetben a hagyományos szelep vagy vízcsap, amelynél a kifolyócső felfelé van, jobban megfelel.

Vezérlőszelepek

A működés elve

A fűtőtest szabályozó csapja olyan eszköz, amely lehetővé teszi, hogy automatikusan szabályozza a hűtőfolyadék mozgását.

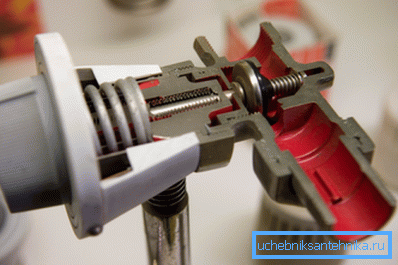

Az ilyen termékek kialakítása meglehetősen bonyolult, de sokkal hatékonyabban működnek, mint a szelepek a kézi beállításhoz:

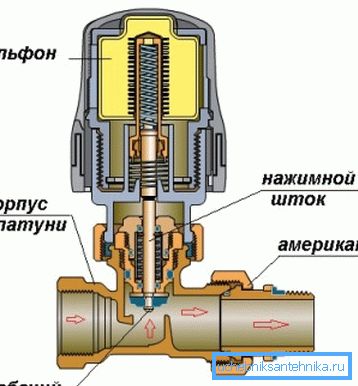

• A külsõ hõmérséklet felismerése megfelel a fújtatónak - tartályt töltve folyadékkal vagy gázzal. Amint a hőmérséklet emelkedik, a fújtató kibővül, és hatással van a szabályozóegységre.

Figyelj! A folyékony és gázzal töltött készülékek ára ugyanolyan, de a munka jellemzői eltérőek. Tehát a gázmodellek gyorsabban reagálnak a hőmérsékletváltozásokra, és a folyékony modellek pontosabban közvetítik a hűtőfolyadék áramlását.

• Az expandált fújtató a szelepszár ellen nyomódik, amely leesik és fokozatosan lezárja a szelep nyeregét, amelyen keresztül a forró víz belép az akkumulátorba.
• Hűtött állapotban az ellenkező helyzet figyelhető meg: a szár emelkedik, és a nyereg lumenja kibővül.

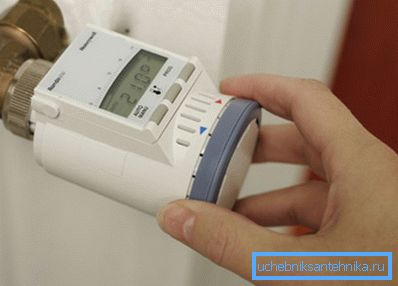

Az általunk beállított fújtató első tömörítésének mértéke vagy a kívánt hőmérsékleti érték beállításával a digitális kijelzőn, vagy a mechanikus állítógomb forgatásával. A termikus szelep külső érzékelőkkel is csatlakoztatható - ebben az esetben a rudat mozgás nem szabályozza a fújtató, hanem a szervo hajtás egy elektromos vagy hidraulikus rendszer hatására.

Termosztatikus szelep felszerelése

A szakemberek körében gyakorlatilag nem foglalkozik azzal a kérdéssel, hogy szükség van-e a radiátorok érintkezőinek felszerelésére. Még egy egyszerű gömbcsap telepítése számos előnnyel jár, és a kiváló minőségű termosztát elérhetősége - és még inkább. Az utasítás azonban azt javasolja, amikor az ilyen eszközöket számos szabály betartására telepítik:

• Először választania kell a szelep megfelelő módosításáról. Egycsöves rendszerekhez olyan termékeket használunk, mint a RTD-G, a kétcsöves RTD-N esetében.

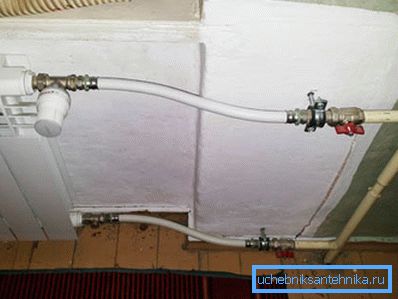

• Másodszor, mielőtt a csapokat a radiátorokra helyezzük, ellenőrizzük a hűtőfolyadék mozgásának irányát (a testen lévő nyíllal jelezve). Ha összezavarodunk, akkor az eszköz a kívánt módon fog működni, csak nem úgy, ahogyan szükségünk van rá.
• Harmadszor, a termosztatikus fejet az akkumulátor síkjára merőlegesen helyezzük úgy, hogy a hőáramlás ne befolyásolja a működését.

A daruval működő radiátorok szabályozása szintén meglehetősen egyszerű kérdés:

• Miután a szelepet felhelyeztük a radiátorra, ellenőrizzük a feszességet, és a hűtőfolyadékot a rendszerbe tápláljuk.
• A fogantyúval vagy a tárcsával állítsa be az átlaghőmérsékletet..
• Körülbelül egy óra múlva beállítjuk a szelep beállítását az érzéseid szerint, és ellenőrizd a helyiségben lévő hőmérőt.
• Szükség esetén ismételje meg a beállítást., ez azonban általában nem szükséges.

Ezt követően általában havonta egyszer zavarja a készülék működését - hirtelen megváltozik a külső hőmérséklet.

következtetés

Nem lehet megmondani, melyik radiátoros daru jobb. Néha elegendő egy rendes gömbcsap beágyazása a rendszerbe, és néha az egyes radiátorok kényelmes mikroklíma biztosításához szükséges egy termosztatikus szelep felszerelése, amely automatikusan szabályozza a hőmérsékletet.

Tudjon meg többet a használt szerelvények típusairól és annak használatáról a fűtési rendszer elrendezésében, ha alaposan átgondolja a videót ebben a cikkben.
