Do-it-yourself vízvezeték: a projekttől a csővezetékig

A házban vagy egy lakásban saját kezű vízellátó rendszer kiépítése meglehetősen nehéz feladat, mégis azok számára is, akik még nem tapasztalták hasonló feladatokat. Miután eltöltöttél egy kis időt az előkészítésre, sikeresen elvégezheti a tervezést és a telepítést, ugyanakkor a professzionális vízvezeték-szerelők szolgáltatásainak fizetését is megtakaríthatja.

Természetesen az eszközök beszerzése előtt érdemes megnézni az összes rendelkezésre álló információt. És ehhez az alábbiakban kipróbáltuk az alapadatokat, amelyek hasznosak lehetnek Ön számára.

Vízellátó rendszer kialakítása

Vízforrás

Ha vízellátó rendszert kell kialakítanunk egy lakásban, akkor a nehézségek majdnem fel sem merülnek. Ez annak köszönhető, hogy központi vízellátással szó szerint több méteres csöveket kell elhelyezni ahhoz, hogy a bejáratot a helyiségbe beillesszék minden fogyasztási ponttal (két vagy három).

Ha nehezebb foglalkozni egy magánház vízellátásával:

• Először meg kell határoznunk a forrást. Ha egy helyi vízellátó rendszer csatlakozik a településhez, akkor a települési vízellátó csatornán vagy egy másik engedélyező hatóságnál össze kell hangolni a kapcsolatot.

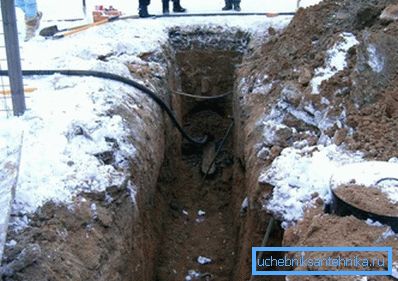

• A következő kérdés az, hogy az autópályát a házhoz köti.. Itt elég gyakran el kell dönteni, hogyan kell a vízvezetéket az út alatt elhelyezni, mivel a kommunikáció nem mindig az aszfaltozás előtt történik. A legegyszerűbb módja ennek a helyzetnek az lesz a vonzereje az építőipari berendezéseknek, nevezetesen a vízszintes irányú fúrásoknak.

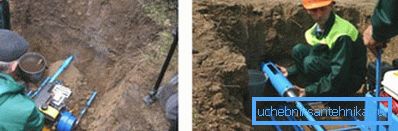

• Ha nem akar pénzt költeni, vagy át kell haladnia egy 8-10 méteres úton, akkor megpróbálhatja megtenni magától.. Szakértők arra a kérdésre, hogyan kell átszúrni az út mentén egy vízellátó rendszert, javasoljuk, hogy vízszintes fúrógépet használjunk hosszabbító rudakkal. Természetesen az eljárás bonyolultsága nagyon nagy, de ha több idő van, mint a pénz, érdemes megpróbálni.

Figyelj! Az SNB 3.03.02-97 szerint a vízellátás közúti távolsága legalább 2 m-re van az oldalsó kő szélétől. Azonban minden egyes helyzetben érdemes megoldani a kérdést külön-külön, mivel gyakran ezeket a normákat figyelmen kívül hagyja a korábban megfogalmazott kommunikáció.

• Ha nincs vízforrás, akkor külön forrásra van szükség. Ebben a minőségben különféle kútok és fúrólyukak vannak, speciális szivattyúval ellátott berendezések vízellátáshoz a házhoz.
• A forrás hatékonyabb felhasználása érdekében a szivattyú mellett tágulási tartályt kell felszerelni a víz tárolására. Az ilyen tartály jelenléte hozzájárul az egyenletes nyomáshoz a csövekben, és azonnal használhatja a vízellátást, anélkül, hogy a szivattyú várakozna a következő vízszivattyúra.

Figyelj! A tágulási tartályok telepítése az energiafogyasztást is minimalizálja, és a szivattyú élettartamát a ritkább bekapcsolás miatt növeli.

• Végül meg kell gondolkodnod a kényelemről.. Magánházban az egyetlen melegvíz forrása elektromos, gáz vagy szilárd tüzelőanyag-fűtő, ezért a kommunikáció tervezésénél külön helyet kell biztosítani.

Csövezés a házon belül

A házon belül is meg kell tervezni a csővezetékeket. Természetesen a legjobb, ha az összes fogyasztási pont a lehető legközelebb helyezkedik el a belépési pontig, de ez nem mindig így van.

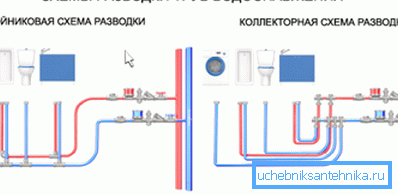

A tervezéshez két lehetőség lehet:

• A gazdaságosabb az úgynevezett soros kábelezés. A felemelőből egy kontúr fut, amely minden fogyasztási ponton fut, és minden pont előtt egy oldalsávos tétet készítünk. A póló segítségével a daru egy vízellátó rendszerhez kapcsolódik, így jelentős mennyiségű anyagot takarít meg.
• A szekvenciális útválasztás hátránya a nyomás instabilitása: amint kinyitunk egy csapot, a nyomás többi része közel nullaig csökken.

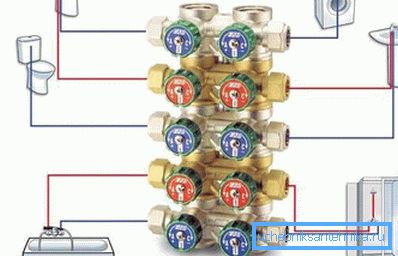

• Éppen ezért használják a kollektor (párhuzamos) vezetékeket. Egy több kimenettel rendelkező kollektor csatlakoztatva van a felemelőhöz, és a forró és hideg vízellátás áramkörei kapcsolódnak ezekhez a kimenetekhez - egyenként minden egyes fogyasztási pontnál. Az ilyen megoldás ára lényegesen magasabb lesz, de nagy házakban érdemes egy ilyen rendszert megvalósítani.

Végül ne felejtsd el a mosogatót. Tipikusan a vízellátás telepítése a csatornahálózat telepítésével párhuzamosan történik, ezért ügyeljen arra, hogy a csővezetékek leengedéséhez szükségesek legyenek.

Eszközök és anyagok

Csövek kiválasztása

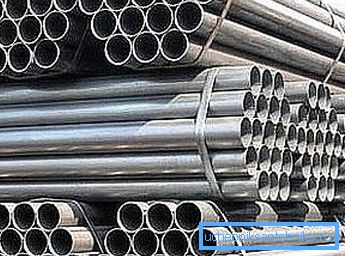

Amikor a projektünk készen van, el kell döntenie, hogy milyen anyagokat fogunk alkalmazni a gyakorlatban. Először is, megfelelő csöveket kell választani, mivel a teljes rendszer megbízhatósága és tartóssága nagymértékben függ attól.

A jelenleg rendelkezésre álló lehetőségek elemzéséhez érdemes tanulmányozni a következő táblázatot:

Amint az az asztalról látható, a különböző szerelvényeknek különböző előnyei és hátrányai vannak. Azonban gyakran polimer-csövek, amelyeket a rendszer önmegkötésére vagy termékek kombinálására használnak: a külsõ rész a föld alatt van, öntöttvas vagy sûrû keresztkötésû polietilén (PEX), a belsõ rész pedig polipropilén vagy fém-mûanyag.

Kiválasztunk eszközöket

Maguknak a csöveknek, valamint a hozzájuk illő szerelvényeknek és szelepeknek köszönhetően szerszámokra is szükségünk van.

Ha az egész rendszert kezünkkel az elejétől a végéig építjük, akkor érdemes megvenni:

• Shtroborez vagy a lyukasztó a csapágyszerkezetekhez való munkához.
• Fűrészelt fémből vagy műanyagból (attól függően, hogy milyen csöveket rakunk le).
• Hegesztőgép (ha acélcsövek tartós csatlakozását tervezik).
• Forrasztópáka forraszanyaggal (rézcsövekhez)
• A csővágó egy speciális eszköz, amely megkönnyíti a termékek illeszkedését a mérethez.

• Forrasztópáka műanyag csövekhez vagy préseléshez présidomokhoz.
• Hidraulika szerszámok - állítható és nyitott csavarkulcsok, vágóélek eltávolítására szolgáló vágók stb.
• Szint és rulett.
• Kéziszerszám.

Ne felejtse el ügyelni arra, hogy elegendő számú tömítést és egészségügyi felhúzást biztosítson. Ezeknek a részeknek köszönhetően biztosítjuk a szelepek rögzítési pontjainak tömítettségét.

Rendszer telepítés

Nyitott és rejtett tömítés

Ebben a részben leírjuk, hogyan készítsük el a vízvezetékeket.

És kezdjük azzal a bázis készítésével, amelyen a csöveket telepítjük:

• A legkevésbé költséges nyitott. Ebben az esetben a kontúrok a helyiség falai mentén helyezkednek el, és rögzítésre szorulnak az alapra. A rögzítést kellően merevnek kell lenni ahhoz, hogy megakadályozza a cső véletlen elmozdulását, de a kötőelemeknek nem kell csípni a terméket és deformálni.

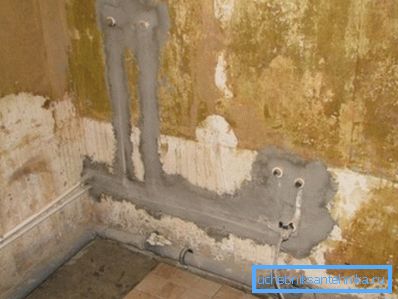

• Azonban sokan nem szeretik a vízvezetékek megjelenését, ezért nyílt területeken a fal vastagságát helyezték el. Ehhez az építőanyagban a hornyokat falazógép vagy perforátor segítségével készítjük el, rögzítjük őket, és habarccsal fényezzük fel a hornyokat.
• Kompromisszumos megoldást tehet. Ebben az esetben nyíltan helyezünk el minden csövet, de elrejtjük a díszdobozok mögött. Ez annál is inkább kényelmes, ha viszonylag kicsi területet kell maszkolni, mivel a kontúr többi része már el van rejtve a bútorok mögött (például egy konyhai egység).

Csőcsatlakozások

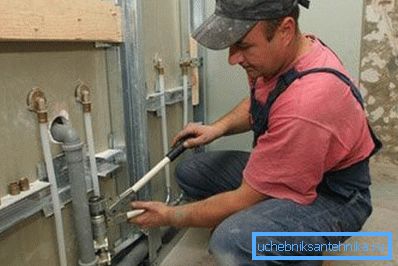

Most itt az ideje, hogy megbeszéljük a vízellátó hálózat tényleges telepítését. Bármelyik anyagot is választjuk, a csöveket minden esetben szerelvényekkel - egyenes tengelykapcsolókkal, könyökökkel, hajlításokkal stb. A szerelvény kialakítása és rögzítése a csövön függ a szerelési technikától.

A legegyszerűbb módja a vízellátó rendszer összeszerelése a hegesztett szerelvényeken vagy a fém-műanyag csövek speciális szerszámainak segítségével. Mindkét opciót ebben a részben vizsgáljuk.

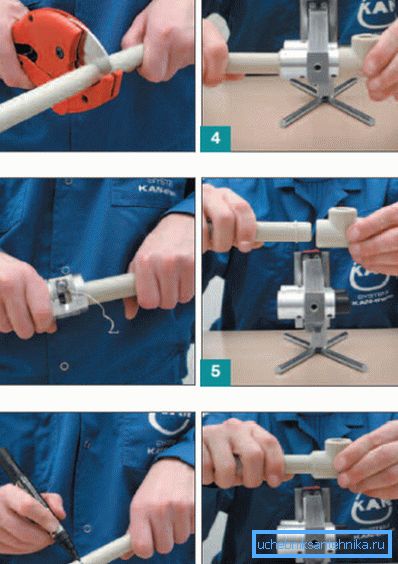

A hegesztést polimerből készült csövek összekötésére használják:

• A termékek méretre vágva, gondosan tisztítva a széleket. Ha a fém vasalat része a csőfalnak, eltávolítjuk, hogy ne csökkentsük a hegesztés minőségét.
• Válassza ki a szerelvényt, amelynek átmérője megfelel a cső átmérőjének és a konfigurációnak - a feladatnak.

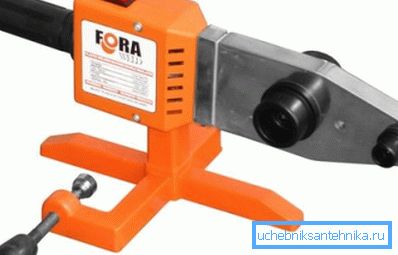

• Egy cső és egy csatlakozó egy forrasztópala fúvókához. Kapcsoljuk be a forrasztópaszt, és felmelegítjük az alkatrészeket, amennyire az utasítás megköveteli (az idő a műanyag vastagságától és a készülék teljesítményétől függ).
• Vegye ki a részeket a fúvókából és csatlakoztassa, és a csövet forgatás nélkül nyomja be a szerelvénybe. 30 másodpercre kijavítjuk, majd felszabadítjuk és a műanyagot polimerizáljuk. A kapcsolatot fél óra és egy óra között használhatja.

Figyelj! A csőanyag eltávolításakor nem szabad ragaszkodni a fúvókához, különben problémák merülhetnek fel a csatlakozás során. Ha a forrasztópákon műanyagdarabok maradnak, azt jelenti, hogy a Teflon bevonat használhatatlanná vált, és a munkadarabot ki kell cserélni.

A fémcsövek különböző kialakítású szerelvények segítségével csatlakoztathatók.

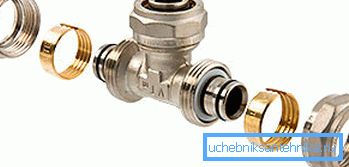

Kevésbé megbízható, de ugyanakkor könnyebben telepíthető is a rögzítés:

• A csövet méretre vágjuk, és egy anyát és egy gallért helyezünk az élére, amely a szerelvényen rögzíti a szerkezetet.

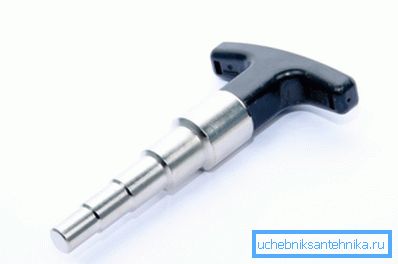

• Győződjön meg róla, hogy a cső végét egy kalibrátorral feltárja - ez elkerüli a tömítőgyűrűk deformálódását.

• Helyezze be a szerelvényt a kiégett csőbe, illessze be a szorítóbilincset, és húzza meg az anyát addig, amíg meg nem áll. Az a jel, hogy elég erőfeszítést tettünk, a csíptető csekély csípése.

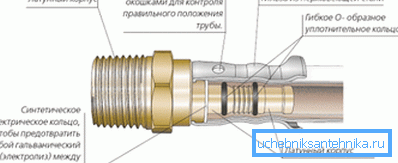

A nyomócsatlakozók megbízhatóbbak, de a telepítéshez szakképzettség és speciális eszközök szükségesek:

• A méretre vágott cső töredékét kalibrálja a belső lumen gondos igazításával.
• A krimpelő hüvely szélére helyeztük.
• A szerelvény be van helyezve a kalibrált fúvókába, ezenkívül megvédi a csatlakozást a korróziótól a dielektromos tömítéssel.
• Rögzítse a kapcsolatot speciális fogókkal. Ehhez egy kapcsot helyeznek be a bilincsbe, amelynek átmérője megfelel a csatlakoztatott cső átmérőjének.
• Ha mindent megtettünk, akkor ez a tartónak ellenállnia kell a 10 bar-ig terjedő üzemi nyomásnak.

Az egyik módszer szerint az egész vízellátó rendszer össze van szerelve. Ezt követően csak a szelepeket kell felszerelni, a szelepeket és a keverőket össze kell kötni, valamint tesztelést kell végezni. Ha nincs szivárgás az ízületeken, akkor mindent megtettünk.

következtetés

Felszerelni a vizet a kezét, és mindenki tudja, de ehhez hatékonyan és biztosítja a rendszer hosszú élettartamát történik csak azok, akik időt és alaposan megvizsgálja minden szempontból a feladat. A cikken lévő videó megtekintésével többet tudhat meg az önbeálló vízvezetékek jellemzőiről.
