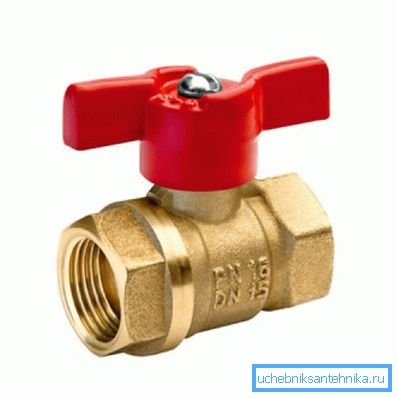

Du15 gömbcsap: készülék és beépítési funkciók

Hogyan működik a DN15 gömbcsatlakozó? Mennyire jó az ismert csavar és parafa szelepek hátterében? Mit jelentenek a számok az ügyben? Mit kell figyelnie a telepítéskor? A mi anyagunkban megpróbáljuk megválaszolni ezeket a kérdéseket.

eszköz

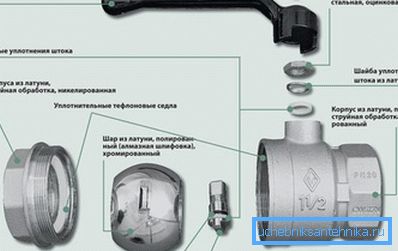

Mit fogunk látni, miután szétszedtük a 15 milliméteres átmérőjű gömb alakú darut?

• A termék fő eleme egy króm bevonatú sárgaréz golyó és egy átmenőcsatorna, amely majdnem egyenlő a cső DU-jával.

Gyakorlati következmény: ha a szelep nyitva van, hidraulikus ellenállása minimális, mivel az átmérő és a turbulencia átmenete gyakorlatilag hiányzik.

• A testtel való mozgatható kapcsolat tömítettségét két fluoroplasztikus vagy teflongyűrű biztosítja.
• Ugyanaz a gyűrű tömíti a szelepszárat a szeleptesten keresztül. Felülről lefújja egy alátét.
• Végül a rudat egy kényelmes fogantyú hajtja meg egy kar vagy egy úgynevezett pillangó formájában.

Összehasonlítás a versenytársakkal

Hogyan néz ki a DU 15 gömbcsap az osztálytársakkal összehasonlítva - csavar és parafa szelep?

Először is, érjük el a fekete PR kampányt, és emlékezzünk a verseny legfontosabb hiányosságaira.

Csavaros szelep

• A víz áramlása csak egy irányban tud keresztülfolyni - úgy, hogy a szelepet lenyomja. Ellenkező esetben fennáll a veszélye a hidraulikus sokkoknak, mivel a szelep csapkodik viharos áramlásban, vagy akár teljes szétválasztása a szárból.

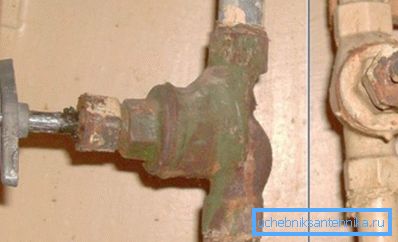

• A csavarszelep teste összeszedi a méretet és a homokot. Csak azért, mert összetett alakja és a lassú vízfolyású zsebek jelenléte.

• A test ugyanolyan összetett alakja és a szelepülés viszonylag kis nyílása biztosítja a szelep magas hidraulikus ellenállását, és ennek következtében a nyomás csökkenését, amikor a víz szétszerelésére több vízvezeték szerelvény található.
• A tömszelence tömítése akár egy hosszú, egyszerű szeleppel is szivároghat. Gyakran előfordul, hogy a mirigy csomagolása legalább hathavonta egyszer van szükség. Gumi tömítésekkel a kép nem sokkal jobb: aktív felhasználás esetén tömítőgyűrűk keletkeznek, és amikor üresjáratban vannak, elveszítik a rugalmasságot.
• A gumiszerű tömítés korlátozott élettartama. Ennek oka ugyanaz - a gumitömítés elvesztése. A megsemmisítését élesen felgyorsítja a homok, amely a szelep alá esett.

By the way: a szelepek teljesen fémes földelt szelepekkel, tömítések nélkül, tartósabbak. De ha a törmelék a szelep alá esik, akkor a szelep egyszerűen nem átfedi egymást.

Dugattyús szelep

• A parafa bekapcsolásához nagyon fontos erőfeszítés szükséges. Mindig fennáll annak a veszélye, hogy megzavarja a legközelebbi csőszerelvényt vagy menetét.
• Ebben az esetben garantálja a tömszelencés szivárgását a dugó forgatásakor. Nem csak: a tömszelence tömítéséhez nemcsak a szelep leállítására van szükség, hanem a vízellátás vagy a fűtés felerősítésének visszaállításához is. Ellenkező esetben mindig fennáll annak a veszélye, hogy a megzavarodott dugó a házból a vízáramlás elején kijön.

Golyóscsap

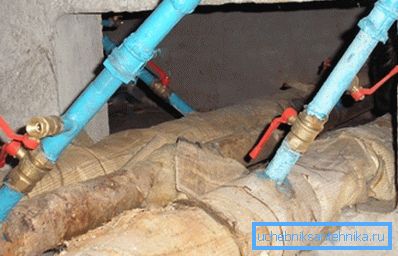

És hogyan néz ki a D15 gömbcsukló a tompa háttérre? A vízáramlás iránya a szelep működéséhez nélkülözhetetlen. A szelep nem fog leállni a hiánya miatt.

Nem lehet félni a salak felhalmozódása a házban. Egy nyitott szelep hajlamos összegyűjteni a homokot, és nem lehet nagyobb méret, mint egy egyenes cső bármely szakasza.

Már említettük az alacsony hidraulikus ellenállást: kicsit eltér a megfelelő átmérőjű csőszakasz ellenállásától.

Teflon vagy PTFE tömítőgyűrű a saját csekély súrlódási tényezőnek köszönhetően, és a szárkezelés minősége gyakorlatilag nem kopik üzem közben, és nem csökkenti az üresjáratban. Ugyanez vonatkozik a gömb felületén a szelepen belül elhelyezkedő tömítőgyűrűkre is.

A tisztázásra: a szerző gyakorlatában olyan esetek voltak, amikor egy 15 mm-es gömbcsap szivárogt a rúd mentén. Alapvetően olcsó kínai termékekhez tartoztak, és a saját kezükben egyszerűen feltekertek a FUM szalag szorító alja alatt.

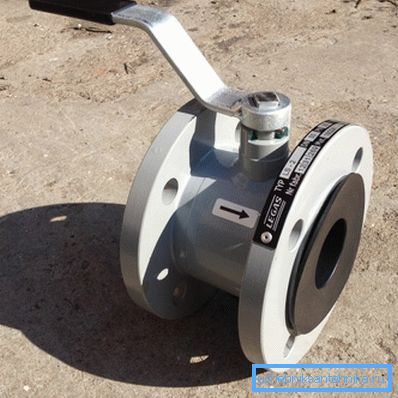

A gömb sima felülete és a tömítések anyaga kis mennyiségű erőt biztosít a szelep nyitására vagy zárására. Ez nem csak kis méretű termékekre vonatkozik: például a DU150 gömb alakú karimás szelepet, amely nagyon szilárd méretekkel rendelkezik, egy szabványos fogantyú is blokkolja, anélkül, hogy túl nagy erőt alkalmazna.

Mindezen előnyökön a gömbcsapok ára közel azonos a parafa és a csavar analógok költségével, és gyakran kiderül, hogy teljesen alatta marad. A következtetések meglehetősen nyilvánvalóak.

A 15 mm-es golyóscsapok a 15 mm-es csavaros vagy parafa szelepek számára biztosan nem érdemesek megváltozni: minden versenytársnál jobbak, mint a versenytársak. Ugyanez vonatkozik a nagyobb kapacitású csővezetékek szelepére: a 150 mm-es gömbcsap a legtöbb esetben kényelmesebb, praktikusabb és tartósabb, mint egy azonos méretű öntöttvas vagy acélszelep.

jelölés

A DU15 gömbcsap fő műszaki jellemzői a testen lévő jelölésen jelennek meg. Ez vonatkozik mind a hazai termékekre, mind az importált árukra.

Érdemes megemlíteni néhány finomságot.

• A feltételes átmenetet hüvelykben lehet megadni. A kamat mérete - DU15 - 1/2 inch-nek felel meg.
• A hazai termékek üzemi nyomását általában atmoszférában (kgf / cm2) és importnyomásban (megapascalban (MPa)) jelöljük. Tehát a DN50 RU40 jelölés azt jelenti, hogy az 50 mm névleges átmenő szelepet 40 atmoszféra nyomásra tervezték; A DN15 PN8 0 MPa gömbcsap egy fél hüvelykes menethez van csatlakoztatva, és képes ellenállni a 8 megapixel (80 atmoszféra) nyomásnak.

Kiválasztás és telepítés

Mit kell keresni szelep vásárlásakor?

Hogyan helyesen?

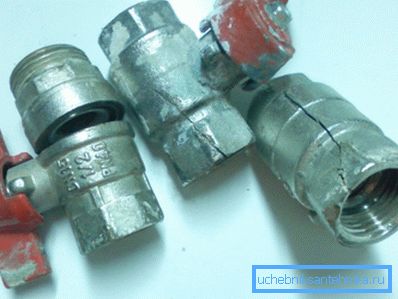

1. A testnek réznek kell lennie. A törékeny silumin termékek közül a súly szerint megkülönböztethető: a sárgaréz észrevehetően nehezebb.

Egyébként egyszerű utasítás segít abban, hogy ne tévedjen. Ne válasszon ezüstös, hanem sárga kaput. Ha a króm bármilyen fém vagy ötvözet lehet, a bevonat hiánya nem hagy kétséget.

1. A fogantyú kar sokkal kényelmesebb, mint a fogantyú. De van értelme egy pillangó használatát csak a szelep közelében lévő hely hiányában.

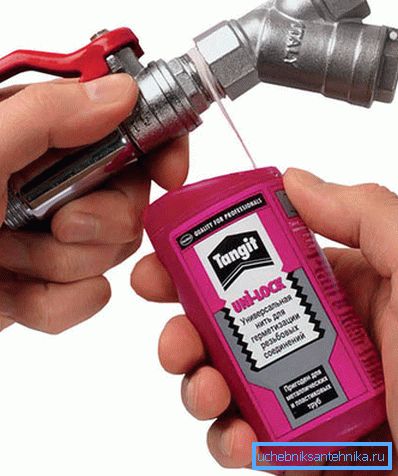

2. Legjobb a menetes csatlakozás lezárása polimer menetrel. (Tangit Unilok és analógok). Nem igényel nagy erőfeszítést az összeszerelés során, és nem szivárog, ha a szál enyhe fordított iránya van.

1. By the way, az erőfeszítésről: ne húzza meg a szelepet a szálon, amíg meg nem áll. A sárgaréz nem acél; Lehetséges, hogy a túlzott erõvel nem csak a szilánum teste törõdik.
2. A telepítéskor jobb, ha egyszerűen eltávolítja az interferáló fogantyút..

következtetés

Reméljük, hogy anyagunk segít az olvasónak a házi vízvezeték szelepek megválasztásában. A jelen cikkben szereplő videó, mint rendesen, további tematikus információkat tartalmaz. Sok szerencsét!
