Du50 gömbcsap: opciók, méretek, funkciók

16-10-2018

Vízellátás

A Dn50 golyós szelep a csővezetékeken történő szállításhoz és a különféle folyadékok és gázok tartályaiban való tároláshoz használható szelepként használható. Az ilyen eszközök különböznek egymástól a rögzítés módjában, amely karimázható, összekapcsolható és hegesztett (forrasztás), valamint a gyártási anyagok, ahol acélt, rézöt, polietilént és polipropilént használnak.

A különböző reteszelőeszközök műszaki jellemzőik lehetnek, és egymástól különbözőek ezeken a mutatókon, amelyeket az alábbiakban ismertetünk. És a figyelmet is felkínálják a videó témájú bemutatására ebben a cikkben.

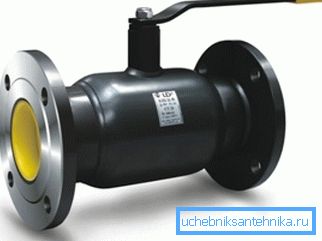

Állítsa le a szelepeket DN 50 mm

Megjegyzés. Ha megnézed a címkét, az 50 mm-es gömbcsapnak általában egy további rövidítése van a jelölésben. Például a milliméterek elején vannak betűk Doo vagy Dn - és az egyik és a másik feltételes vagy külső átmérő. És itt, ha találkozol a KSHTsP rövidítéssel (P helyett F, M vagy K), ez azt jelenti, hogy teljes hegesztett gömbcsap golyóscsapja van (karimás, összekapcsolt vagy kombinált).

Általános opciók

A hegesztéssel (hegesztéssel) és a tengelykapcsolókkal ellátott zárószelepek általában a DN tartományban 15 és 500 mm között vannak, amely névleges nyomás (Ru) 1,6 és 4,0 MPa között van kialakítva.
A legtöbb esetben ilyen méretű daru (Dn 50) ipari, ipari és középületekben, csővezetékekben olajtermékek, víz és gáz, valamint tárolóedényekben. Az ilyen dimenziókkal ellátott reteszelőeszközöket azonban saját kezűleg és a mindennapi életben is fel kell szerelni, például önálló fűtésre a felszállók, kazánok vagy tartályok tárolására víz és dízel üzemanyag.
A szelepek és szerelvények gyártása a GOST 21345-78 és a GOST 28343-89 szabvány szerint történik, valamint a TU 04671406-003-98. A mérsékelt és hideg klímájú régiók esetében a tanúsítás az oroszországi GOSGORTEKHNADZOR UHL GOST 15150 szerint történik.

Termék áttekintése

Az ilyen daruk általában acélból készülnek. 20, 09G2s és 1218N10T, míg a maximális üzemi nyomás (Ru) változatlan marad - 1,6 MPa-tól 4,0 MPa-ig. A telepítés módja (kapcsolat) a konfigurációtól függően változhat, így lehet KSHTsF, KShTsP, KShTsM vagy KShTsK.

DN	PN	CODE KSHTsF	d	D	D1	D2	G	h	H	én	L	Tömeg (kg)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1.8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2.2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2.7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3.7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4.6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6.1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8.4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8.4
80	16	080 / 70,016.02	63	195	160	18	4	60	141	335	280	11.2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80,016.02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80,025,02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100,016.02	100	245	210	18	8	94	195	525	325	27.5
125	25	125 / 100,025.02	100	270	220	26	8	94	195	525	325	28.5
150	16	150 / 125,016.02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125,025.02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150,016.02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150,025.02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200,016.02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200,025,02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250,016.02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300,016.02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400,016.02	390	710	650	33	20	170	870	-	990	610

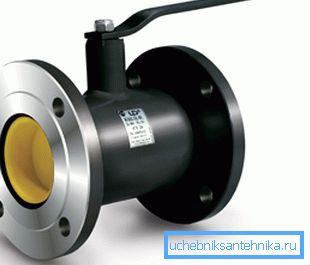

A KSHTsF műszaki paraméterei

Megjegyzés. A KSHTsF-et nagyrészt ipari létesítményekben használják.

Ballomax DN, (mm)	Art.	A bejárati ajtó	DH	d	t	L	H1	H2	A	Súly, kg
10	71 .102 .010	10	38	17.2	1.8	210	50	116	140	0.8
15	71 .102 .015	10	38	21.3	2	210	50	116	140	0.8
20	74,102,020	15	42	26.9	2.3	230	47	115	140	0.8
25	74,102,025	20	51	33.7	2.6	230	47	120	140	1
32	74,102,032	25	57	42.4	2.6	260	48	124	140	1.4
40	74,102,040	32	76	48.3	2.6	260	41	129	180	2.1
50	74,102,050	40	89	57	2,94	300	41	135	180	3

Paraméterek táblázata KShTsP Du 10-50 mm Ru 4,0 MPa (40kg / cm2)

Megnevezés KSHZ RMHS (RMUS)	DN	L	G	A	H
16-6	6	70	1/4	112	110
25-6		76
40-6		76
16-10	10	75	3/8	112	134
25-10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231,5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

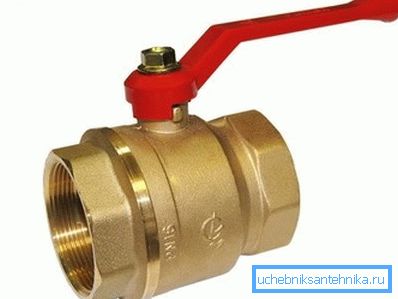

Méretek és szerelési méretek táblázat KSHTsM Du 6-80 mm

Műanyag golyóscsap 50 mm SDR11 (polietilén)

View. kérelem	A gáz 10 bar, vízhez 16 bar
különleges lehívási jogok	SDR11
anyag	PE80 / PE100, PE2406 / PE3408
Nyitás / zárás	? forgás
hőmérséklet	-29-től 600.-ig
Az átjáró típusa	Teljes furat
Kiegészítő rúd típusa	Teleszkópos kiterjesztés
Tisztítási típus	Tisztítás nélkül, 1 tisztítás, 2 tisztítás
Testhegesztés és aljzat	Elektromos vagy csatlakozó
Tesztelési szabványok	EN 1555, ANSI / ASTM B16. 40

SDR11 tábla

Megjegyzés. A polietilén eszközöket föld alatti felszerelésre használják.

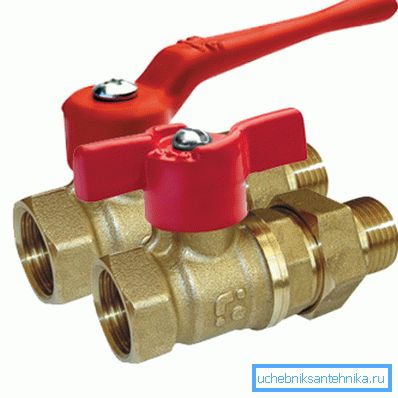

A golyóscsap DN50 mm méretű KSHTSK mérete, ugyanaz, mint a KSHTsM

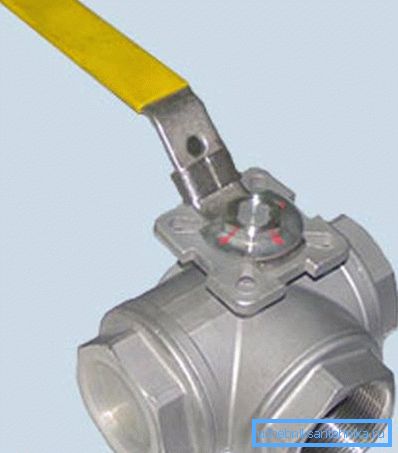

A kombinált daruk nem különböznek nagymértékben a tengelykapcsoló szelepektől, csakúgy, mint az áruk, csak a KSHTsK amerikai, illeszthető vagy szűrő lehet külső csőszálak helyett, majd költségük növelhető.

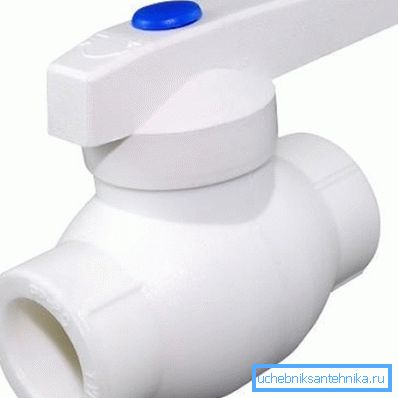

A polipropilén eszközök rendkívül népszerűek a vízvezeték- és fűtőkörök számára az autonóm fűtéshez - a legtöbb esetben mostantól a PPR előnyös a fém, és ez nem meglepő. Ezek az egységek képesek akár 100 ° C-ig és üzemi nyomáson akár 10 bar-ig is működni, ami normális körülmények között elég. A hasonló eszközöknek a csővezetékkel történõ felszerelése forrasztással vagy hegesztéssel történik egy speciális forrasztópákkal.

következtetés

Összefoglalva, azt kell mondani, hogy a mindennapi életben elsősorban a rézből készült KSHTsM és a KShTSK, valamint a polipropilén forrasztócsapok előnyeit élvezheti. Mindig magától is telepítheti őket, ha ez követi a gyártó utasításait.
