Elektromos vízszelep szivárgásérzékelővel

A szivárgásérzékelővel ellátott elektromos csaptelep megakadályozza az ilyen problémákat, mint a ház elárasztása. Ezért ezek az eszközök a közelmúltban népszerűek lettek az apartmanok és házak lakói körében. Az alábbiakban közelebbről megvizsgáljuk, hogy egy hasonló rendszer, és hogyan szerelték fel.

A működés elve

Ma kétféle érzékelő létezik:

• Vezetékes eszközök, amelyek a vezérlőhöz vezetékeken keresztül csatlakoznak;
• Vezeték nélküli - rádiójelet küld a vezérlőnek.

Mindenesetre a rendszer rendszere a következő:

• Amikor az érzékelő vízbe merül, a pólusai lezárulnak, aminek következtében a készülék jelet küld a vezérlőnek.
• Ezután a vezérlő villamos impulzust ad a vízszelepnek elektromos meghajtással, amely lecsökkenti a vízellátást.

Legfeljebb tizenöt másodpercet vesz igénybe a szelep lezárása az érzékelő aktiválása után. A vízellátás folytatásához meg kell nyomnia egy speciális gombot, amely az elektromos hajtás házán található. A megfelelően felszerelt rendszer garantálja a vízellátó rendszer vagy a fűtési rendszer hirtelen szivárgását.

Mi a rendszer

Tehát a rendszer elve szerint elolvastuk. Most nézzük közelebb az elemek jellemzőit, amelyekből áll.

Elektromos daru

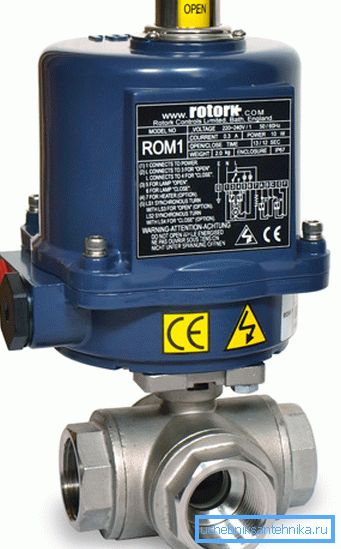

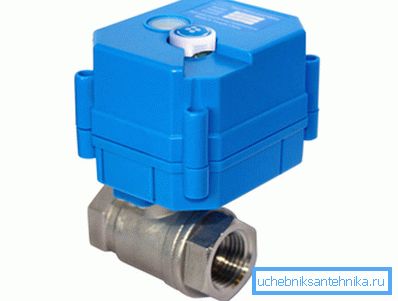

Ez az eszköz elektromos szelepes gömbcsap formájában lévő szelep. A mechanikus golyóscsaptól való eltérés csak az, hogy a reteszelőelem helyzetét nem a kar, hanem az elektromos motor határozza meg.

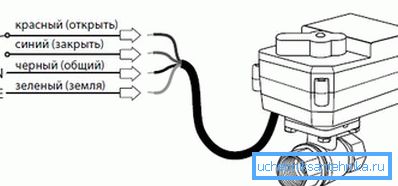

Tipp Elég nehéz egy gömbcsapot elektromos meghajtással felszerelni a saját kezével, mivel egy PVS3x0,5 hálózati kábellel csatlakozó kapocson keresztül van csatlakoztatva. Ezért ez a munka jobb szakembert bízni.

A zárószerkezet elektromos meghajtással történő összekötésének lezárása érdekében a tömítőgyűrűk az eszközkészletbe kerülnek. Rendszerint olyan ötvözetekből készülnek, amelyek ellenállnak a kopásnak és a szennyezésnek. Maga a záró gömbelem rozsdamentes acélból készül, és jó tartósság jellemzi.

A készülék testének gyártásához a következő anyagok használhatók:

• Öntöttvas;
• bronz;
• Rozsdamentes acél vagy más fémötvözetek.

Meg kell jegyezni, hogy az elektromos meghajtókat különböző feszültségekhez lehet tervezni, leggyakrabban a figyelembe vett célokra, elektromos 24V DC és 12V DC golyóscsapokat használnak.

Rendszeresen szerelje fel az elektromos működtetőt a gömbcsapra, 1 - 2 hüvelyk, 1 hüvelyk és? inch átmérőjű. Gyakran előfordul, hogy az eszközök nem csak a víz áramlását blokkolják, hanem hangot vagy fényjelzést is adnak.

Tipp A golyóscsapok használata előtt ajánlatos víztisztító szűrőket használni. Ebben az esetben az életük növekedni fog.

Az alábbiakban további jellemzők vannak, amelyek gázturbinákkal rendelkeznek elektromos meghajtással:

Tipp Ezek a szelepek nem csak vízellátó rendszerekben, hanem fűtésben is használhatók. Ezenkívül a háromutas szelep elektromos meghajtással a fűtés számára nemcsak a hűtőfolyadék áramlását blokkolja, hanem átirányíthatja is például a radiátorról a bypassra.

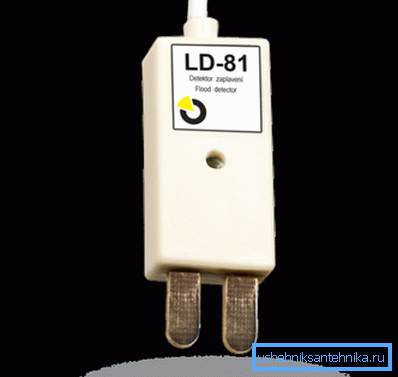

Vízszivárgásérzékelő

Olyan helyeken van felszerelve, ahol a legnagyobb eséllyel szivárgás van:

• Mosógépek közelében;
• fürdők;
• A mosdók közelében;
• Zuhanykabinok stb.

Mint említettük, amikor a víz belép az érzékelőbe, jelet küld a vezérlőnek. Ezeket az eszközöket egy biztonságos áramforráshoz kell csatlakoztatni, így ha véletlenül megérintik a lemezeket, akkor nem fog áramütést okozni.

Figyelj! A gyártók három havonta javasolják, hogy a készülék tányéit nedves szivaccsal törölje át. Ez a művelet profilaxisként és a rendszer teljesítményének ellenőrzésére szolgál.

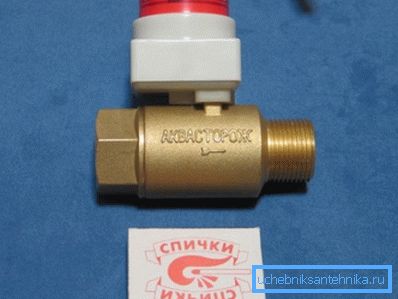

Az értékesítésen megtalálhatók a külföldi és hazai gyártók érzékelői. Az utóbbi ár alacsonyabb, míg a minőség nem rosszabb, mint a külföldi analógoké.

ellenőr

Ez a készülék számos funkciót hajt végre:

• Feldolgozza az érzékelőktől származó jelet;
• Feszültséget ad az elektromos gömbcsapnak;
• Erõt biztosít az érzékelõk számára;
• Hangos és könnyű riasztást biztosít.

A vezérlő minden olyan helyen elérhető, ahol a víz nem tud rá. A rendszerben lévő elemek száma különböző lehet, a telepítés jellemzőitől függően.

Telepítési jellemzők

A rendszer telepítése előtt minden elemének elrendezését ki kell dolgozni. Ezután a rendszer szerint meg kell győződnie arról, hogy elegendő a csatlakozó vezetékek hossza.

Maga a telepítés a következő sorrendben történik:

• A kijelölt helyszínek, daruk, érzékelők és szabályozók.
• Szerint a tervezett vezetékek.
• Ütköző golyóscsapok.
• Telepített érzékelők.
• Csatlakoztassa a vezérlőket.

Az alábbiakban részletesebben megnézzük ezeket a műveleteket.

Helyezze be a gömbcsapot

Ezt az eszközt a kézi szelepek után a csővezeték bemenetére szerelik fel. Szigorúan tilos egy golyóscsapot használni az elektromos meghajtóhoz a szelepek helyett a bemeneten.

Mint korábban említettük, maga a készülék telepítése a legjobban a szakértők számára marad. Ugyanakkor azonnali hatállyal meg kell adnia a folyamatos áramot.

Az érzékelő telepítése

Az érzékelő kétféle módon telepíthető:

• Padlóburkolat - az érzékelő behelyezése a padlóburkolatba azokon a területeken, ahol a víz szivárgás esetén valószínűleg felhalmozódik. Ebben az esetben az érintkezőlemezek a felületre kerülnek úgy, hogy néhány milliméter magasra emelkedjenek. A készülék vezetékét hullámos csőben végezzük.
• Padlóburkolat - a készüléket a padlófelületre helyezzük, érintkezőlemezekkel lefelé.

Vezérlő telepítése

A vezérlő áramellátása a tápkabinból történik. A nulla és a fázis a rendszerhez kapcsolódik.

Az eszköz telepítési kézikönyve a következő:

• Az első lépés az, hogy egy lyukat készítsen a falon a csatlakozódobozhoz.
• Ezután meg kell átszúrnia a tápvezetékek hornyait a készülék helyéről a főkiszolgálóra, valamint minden gömbcsapra és szenzorra.
• Ezután a falon elhelyezett helyre egy szerelődobozt helyeznek, és a vezérlő rögzítve van benne.
• Ezután távolítsa el a készülék elülső fedelét, és csatlakoztassa az összes vezetéket a rajz szerint.
• A munka végén le kell cserélni a vezérlő előlapját.

Ha a rendszer megfelelően van felszerelve, a bekapcsolás után a vezérlőn lévő jelző villogni kezd. Szivárgás esetén a jelző színe zöldről pirosra változik, és a hangjelző hangzik. Ugyanakkor a daru megakadályozza a vízellátást.

Itt talán az árvízvédelmi rendszer telepítésének fő pontja.

következtetés

A szivárgásérzékelőkkel felszerelt motoros gömbcsapok hasznos találmány, mivel elkerülik az árvizekkel kapcsolatos számos komoly problémát. Az egyetlen dolog, amire szükség van a rendszer megfelelő telepítéséhez és teljesítményének teszteléséhez.

A cikkből származó videóból további információkat kaphat ehhez a témához.
