Épületek belső vízellátása és csatornázása: szabványok,

Az épületek belső vízellátása és csatornázása túlzás nélkül a fő "artériák". Ezért a szakértők nagy figyelmet fordítanak e csomópontok fejlesztésére: hiba esetén a kényelem szintje jelentősen csökken, és a hiányosságok orvoslására irányuló munka súlyos felújítást és jelentős pénzügyi befektetéseket igényel.

Az alábbiakban elmondjuk Önnek, hogy milyen szabályozási dokumentumok szabályozzák a vízellátó és csatornarendszer kialakítását, mit kell figyelembe venni a tervezés során, és milyen árnyalatokat kell figyelembe venni a csővezetékek független telepítésénél.

Általános tervezési kérdések

Szabályozási keret

Az ilyen jellegű kommunikáció rendezésére vonatkozó fő szabvány az épületek belső vízellátására és csatornázására vonatkozó építési és építési előírások (2.04.01-85), valamint a 2013 végén hatályba lépett SP 30.13330.2012 frissített változata.

Ezenkívül a vízellátó és szennyvízrendszerek tervezésénél figyelembe kell venni a következő dokumentumokat:

• SP 31.13330.2012, amely meghatározza a kültéri vízrendszerek tervezését.
• SP 61.13330.2012 szabályozza a különböző csővezetékek hő- és vízszigetelését.
• SP 73.13330.2012, amely leírja a lakóépületek és épületek egészségügyi követelményeit stb.

Egy különálló csoport egészségügyi normákból és szabályokból áll:

• SanPiN 2.1.4.1074-01 - a központosított ivóvízellátó rendszerek által szolgáltatott vízminőségre vonatkozó követelmények.
• SanPiN 2.1.2.2645-10 - a magán- és lakóházak életkörülményeinek jellemzői.
• SanPiN 2.1.4.2496-09 - a melegvíz-rendszerek biztonságának biztosítása.

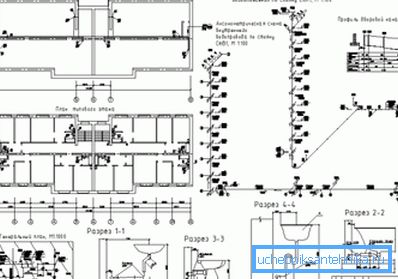

A dokumentáció elkészítésekor kötelező a GOST-ot használni a belső vízellátási és szennyvízrendszerek (21.601-79), valamint a rendelettervezetek benyújtásának időpontjában érvényes egyéb tervek esetében.

Rendszer jellemzői

A háztartási vízellátásra vonatkozó SNiP szerint mind a szennyvízcsatorna, mind a vízellátó rendszernek számos követelménynek kell megfelelnie.

Az alábbiakban felsoroljuk a legfontosabbakat a kommunikáció független tervezésében és elrendezésében:

• Ha lehetséges, több épület vízellátó és vízelvezető rendszereit össze kell kötni.. Ez a megközelítés lehetővé teszi a rendelkezésre álló erőforrások hatékonyabb felhasználását, ami viszont csökkenti az üzemeltetési lehetőségek költségét.

Figyelj! Az SNiP lehetővé teszi az épületek hálózatainak integrációját, tekintet nélkül a szervezeti egységükre.

• A lakóépület vízvezetékébe belépő víznek meg kell felelnie az egészségügyi előírásoknak.. Ehhez bizonyos esetekben szükség van egy sor intézkedésre a vízkezeléshez (tisztítás, tisztázás stb.).
• A technikai célokra használt vizet is képezik.. Továbbá a tisztítás mértékét a technológiai eljárás azon jellemzői határozzák meg, amelyekhez használják.
• A vízszállításhoz a csővezetékeket olyan anyagból kell készíteni, amely nem tartja meg a folyadék minőségét még hosszan tartó érintkezés esetén sem..

A vízvezeték-rendszerek tervezésénél figyelembe kell venni a fogyasztást. A különböző típusú épületek esetében ezek a kötetek eltérőek, és a leggyakoribb számok az alábbi táblázatban láthatók:

Figyelj! Ezeket a számokat arra kell használni, hogy olyan kommunikációkat tervezzenek, amelyeket saját kezűleg tervez. A központosított építéssel néha megengedhető ezeknek a szabványoknak a növelése, a helyi hatóságokkal való megalapozottság és koordináció mellett.

A vízellátás mennyiségén kívül a SNIP azt is javasolja, hogy figyelembe vegyék a szabad nyomást.

Ennek a paraméternek a legkisebb értéke legyen:

• Az épület bejáratánál egy emeletes épület - 10 m.
• Minden további emeleten 4 m-t kell hozzáadni.
• A minimális vízfogyasztás idején a nyomás az első felett minden emeleten 3 m-re csökkenhet.

Figyelj! A teljes szabad fej értéke nem haladhatja meg a 60 mt.

Belső vízellátás

E követelmények mellett a szabályozási dokumentumok szabályozzák az összes kommunikációs áramkör elrendezésének sajátosságait is. Az alábbiakban leírjuk a tervezés főbb pontjait, és a forró és hideg vízellátó rendszerekkel kezdődnek.

A vízellátó rendszer központi és helyi is lehet. A rendszer típusának megválasztását a telephely jellemzőinek és a fő vízellátás gazdaságosságának figyelembe vételével kell elvégezni.

Így jelentős számú magánháztartás esetében a teljes szivattyúberendezés ára, valamint a kútépítés költsége jóval alacsonyabb lehet, mint a vízhordó főágának elhelyezésével.

Az épület céljától függően a következő vízellátó rendszerekkel is szállítható:

• Ivás és ivás.
• Production.
• Tűzoltás
• Melegvíz rendszer.

Figyelj! Egyes esetekben a tűzvízellátás kombinálható a termeléssel vagy a háztartási ivással.

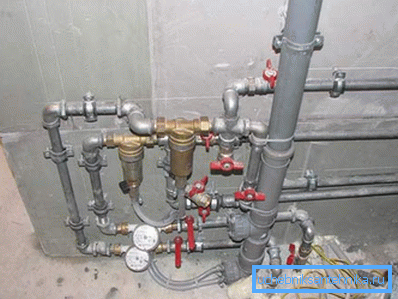

A rendszer fő elemei a következők:

• Belépés az épületbe.
• A folyadékfogyasztás mérőegysége (néha két csomópontra van osztva, forró és hideg víz esetén).
• Elosztó hálózat.
• A felsõ emeletek vízellátásának felszállása.
• Tápvezetékek.
• Záró- és szabályozószelepek (csapok, szelepek).
• Bizonyos esetekben a tervezés magában foglalhatja a tartályok felszerelését is. Az ilyen kialakítás tipikus példája egy membrántartály, amelyet egy kút vagy kút szivattyú működtet, és biztosítja a stabil nyomás fenntartását a rendszerben.

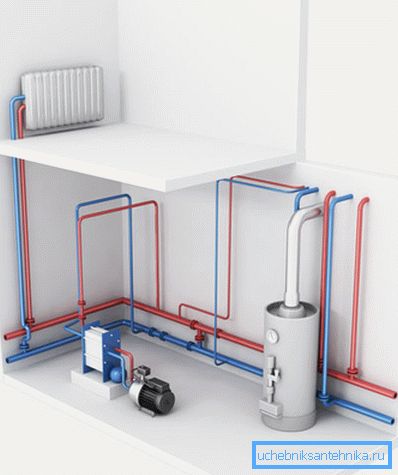

A melegvízellátó rendszerre külön követelményeket támasztanak:

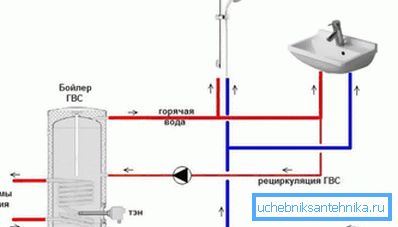

• A hőmérséklet fenntartása a vízfelvétel pillanatáig, az utasítás a keringési rendszer felszerelését ajánlja.
• A vízbevezetés szerelése melegvízcsövekkel nem engedélyezett.
• A csővezetékek elhelyezésekor mindig védeni kell őket a hőveszteségtől, mivel a legproblémásabb területek kiváló minőségű szigetelését biztosítják.

Belföldi szennyvíz

A vízvezetékhez hasonlóan a folyékony hulladék elhelyezését bizonyos szabványoknak megfelelően kell kialakítani.

A mai napig a szakértők megkülönböztetik az ilyen típusú csatornákat:

• Egészségügyi és háztartási - a leggyakrabban használt típus. A csatornák mosogatóból, fürdőkádakból, WC-tálakból, zuhanykabinokból, bidékből stb. Történő eltávolításához használják.
• Gyártás - nagy mennyiségű ipari hulladékkal való munka.
• Kombinált - a két korábbi faj egyesítésének eredménye.
• Belső vízelvezetés - általában a tetők és egyéb építészeti elemek olvadékvízének eltávolítására szolgál.

Csatornázási rendszer tervezésénél szükség van a kapacitásának kiszámítására (általában a vízellátás mennyiségének megfelelően). Ebben az esetben érdemes figyelembe venni az Ön régiójában a szennyvízelvezetés mennyiségére vonatkozó szabályokat.

A csatornahálózathoz a következő szabályok vonatkoznak:

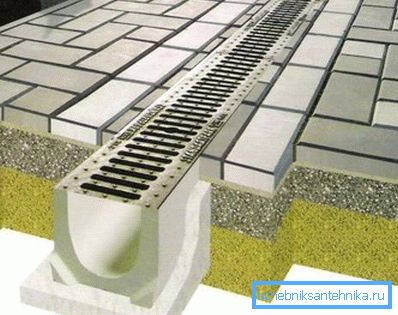

• A szennyvízeket gravitációval zárt csővezetékekkel végzik. A folyadékok szállítása nyílt tálcákban csak akkor megengedett, ha nem kellemetlen illatúak, és nem tartalmaznak illékony anyagokat.
• Ajánlatos a vízelvezető csővezetéket egyenes vonalban elhelyezni, állandó lejtéssel. Csatlakoztassa a kábelezést a felszálló vezetékhez egy ferde csatorna-csövek vagy keresztek használatával.

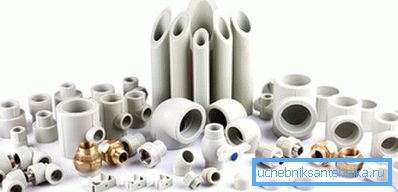

• A szennyvíz elrendezéséhez használt csővezetékek élettartama legalább 25 év lehet. Ma a technológiai polimerek (PVC, polipropilén, polietilén) termékét előnyben kell részesíteni.

Mérnöki ajánlások

Vízhálózatok

Amint látja, miután elemezte az előző fejezetet, meglehetősen sok követelmény van az intrahouse kommunikáció lebonyolítására. Ezenkívül minden csomópontot meg kell tervezni és fel kell állítani bizonyos szabványok szerint.

Ezért a cikk ezen részében konkrét ajánlásokat fogunk adni, amelyeket vízvezeték és egészségügyi felszerelés esetén használhat:

• A legtöbb lakóépület és ipari helyiség esetében egyetlen csővezetékbejárat kerül be a projektbe. Két vagy több bejáratot csak lakóépületek számára kell biztosítani, 400 vagy több apartman, fürdők és számos ipari létesítmény számára.
• Minden csővezeték olyan részekből áll, amelyek minimális élettartama 50 év, 20 ° C hőmérsékleten ⁰C és 25 év, 75 ° C hőmérsékleten ⁰S.

Figyelj! Az élettartamot az adott csőmodell teljesítményének jellemzői által biztosított nyomás alapján kell kiszámítani.

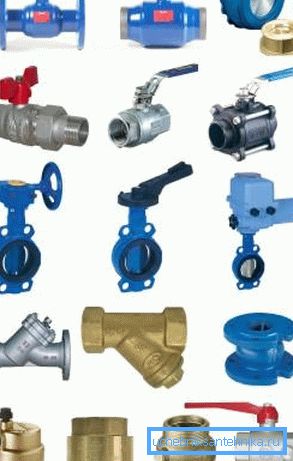

• A vízellátás beállítása a rendszerhez és kiválasztása szelepek segítségével történik. Ezeknek a részeknek a kialakítása biztosítja a nyomás zavartalan megváltoztatását és a vízáramlás zárt állapotban való megbízható lekapcsolását.

• Olyan helyeken, ahol van külön meleg- és hidegvízellátás, ajánlatos a keverők beszerelését a beszívási ponton. Bizonyos esetekben két különálló daru használata megengedett, de ez a design sokkal kevésbé kényelmes.

A forróvízellátó rendszerekben is elengedhetetlen a szelepek felszerelése.

Ezek a részek általában telepítve vannak:

• A csoportos keverők előtt.
• A vízmelegítők előtt.
• A forró víz adagolása után.

Mindezek a javaslatok a központosított rendszerek, valamint az autonóm vízellátással rendelkező rendszerek esetében érvényesek.

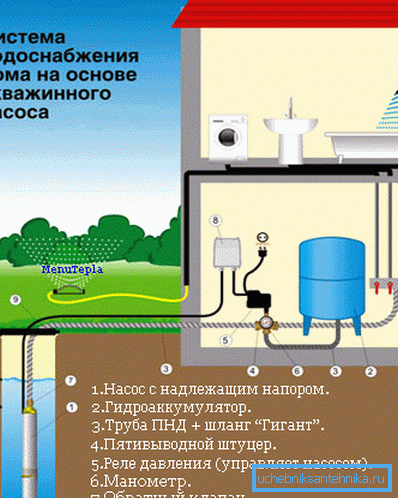

Azonban, ha a vízbevezetést kútból vagy kútból végzik, szükség van egy szivattyúegység felszerelésére:

• A tervezés fő eleme egy olyan szivattyú, amely felszívja a vizet a mélységből.
• A készülék működtetését automatikus rendszer szabályozza, amely a szivattyút be- vagy kikapcsolja a csövekben vagy a tartályban lévő nyomástól függően.
• Annak érdekében, hogy energiát takarítson meg, és kiegyenlítse a nyomást az épület felső szintjén, általában egy tartályt telepítenek, amely víztartályként szolgál.

Bizonyos esetekben (a központi vízellátó rendszer instabil működésével) a szivattyúállomás biztonsági rendszerként is telepíthető.

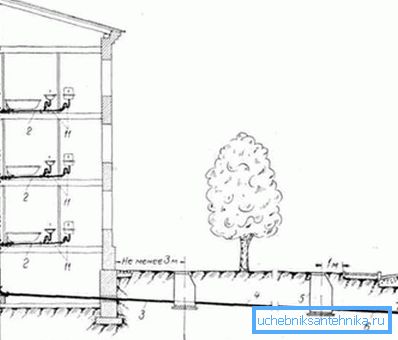

Vízelvezető rendszer

A vízellátás elválaszthatatlan kombinációjával felszerelni és szennyvizet kell készíteni.

Általában vízelvezető csöveket helyeznek el:

• A folyosókon, melléképületekben, műhelyekben, padláson és pincében - nyitva.
• A hamis panelek, alaplemezek, speciális csatornák vagy a tartószerkezetekbe ágyazott lakóhelyeken rejtettek.

Ugyanakkor a telepítés során kövesse az alábbi ajánlásokat:

• A polimer csövek rejtett fektetésénél figyelembe kell venni az alkatrészek mechanikai ellenállását, és nem szabad őket deformálódni és romboló terhelésnek alávetni.

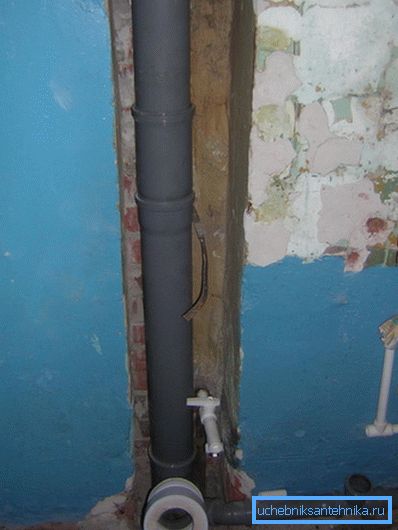

• A csővezeték (felszálló) függőleges szakaszai speciális fülkében helyezkednek el, a mechanikai hatások kivételével. A fülke elülső részét egy eltávolítható panelrel kell lezárni, amely hozzáférést biztosít a felszállóhelyhez ellenőrzés és javítás céljából.
• A csövek átmenő mennyezetén lévő lyukakat cementhabarccsal kell lezárni. A jobb tömítés érdekében a csövet önhordó vízszigetelő anyagba csomagolják.

• A felszálló felső része a tetõn szellõzõcsatorna formájában jelenik meg. A nem működő lapos és süllyesztett tetők optimális emelési magassága kb. 20 cm.

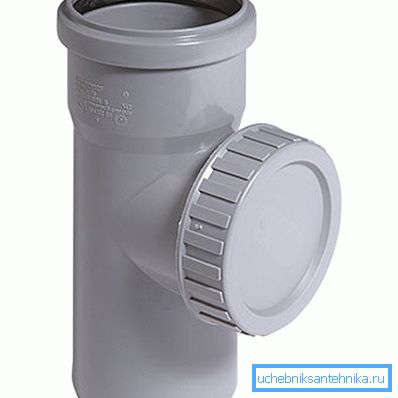

• Az eltemetett csővezetékek esetében gondoskodni kell az ellenőrző nyílások felszereléséről. A nyílás területe nem lehet több, mint 0,1 m².
• A módosítások közötti távolság függ a szerkezet típusától. A lakóépületekben rendszerint egy ellenőrzéseket végeznek 15-ből (csőátmérő 50 mm-ig) 20 (átmérő: 150 mm vagy több) méterre.

következtetés

A fenti információkon kívül a belső vízellátó és szennyvízhálózatok SNiP tartalmaz információkat az építés különböző részleteiről és a rendszerek működésének árnyaltairól. Ezért a munka megkezdése előtt javasoljuk, hogy ne csak gondosan nézze meg a videót ebben a cikkben, hanem alaposan megvizsgálja a fent említett szabályozási dokumentumok teljes verzióját is.

Csak a megkövetelt követelmények betartásával biztosíthatjuk a tervezett kommunikáció stabil működését.
