Fúrólyuk fúrókoronák: jellemzők és gyártás

Ha nem akarsz fizetni az idegenek munkájáért, és szeretne egy kútat építeni a saját kezével, akkor szükséged lesz egy eszközre. A fúráshoz először boraxokra van szükségünk, amelyek nem mindig megfizethetők, különösen, ha csak egyszer kell dolgozniuk.

Megmondjuk, hogyan készítsünk házi fúrógépeket a kutakhoz a rögtönzött eszközökből.

Házi borász

csavar

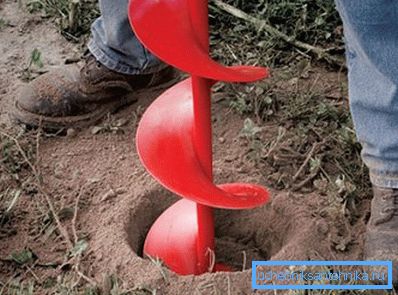

A csavar vagy csavar bit egy nagyon egyszerű konstrukció: acélszalag csavart formában csavart a tengely körül és hegesztett hozzá szorosan. Tengelyként használjon fémcsövet vagy rudat, amelynek vége egy fogantyúval van ellátva, forgatással vagy fogantyúval a műszer forgatásához..

A spirál elforgatásakor a csavart elkezdi ásni a talajt és felemeli a pengével a csavar elvén. A lövedék végén egy éles hegy, ami növeli a kényelmet és a hatékonyságot. (Lásd még a cikket Hogyan készítsünk kútat a saját kezünkkel.)

A klasszikus változat gyártásához speciális eszközökre, gépekre és kemencékre van szükség az acél megerősítéséhez, amelyből a spirál készül. Nyilvánvaló okokból, hogy egy ilyen eszköz önmagában nem fog sikerülni.

Van azonban egy módja annak, hogy megkerüljék ezeket a feltételeket, és még mindig a csavart önmagaddal:

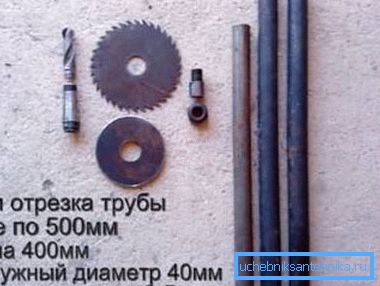

1. Vágjon három darab, 40 mm átmérőjű acélcsövet és 3,5 mm vastag falvastagságot. Az egyik szegmens hossza - 40 cm, a másik kettő - 50 cm;

1. Fél méteres csőhosszat veszünk, és egy pecske kalapács segítségével egyik végét ovális;

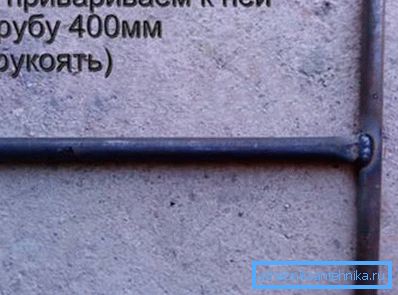

1. Az ovális véggel ezt a csövet egy 40 cm-es szegmensbe kell varratolni, pontosan a középen, T-alakú fogantyúval;

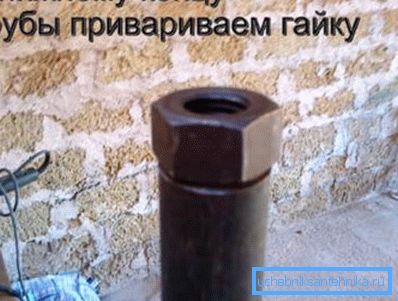

1. Az alkatrész alsó végéhez a fogantyúval csavarja le az M20 anyát;

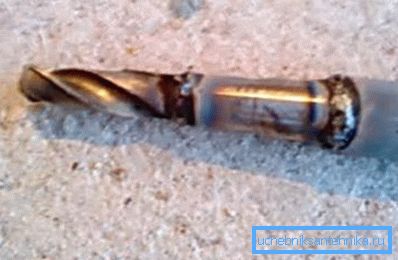

1. Másfél méteres szegmenst veszünk fel és egy kúp alakú hegyet hegesztünk, csonka hegyével a végéhez, és a fúróhegyet 2 cm átmérővel a hegyre hegessük;

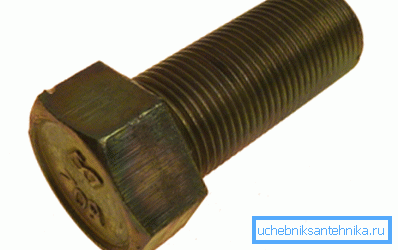

1. A cső másik végéhez hegeszteni az M20 csavart. Megpróbáljuk megtartani a szerkezet minden részének koaxiális elrendezését;

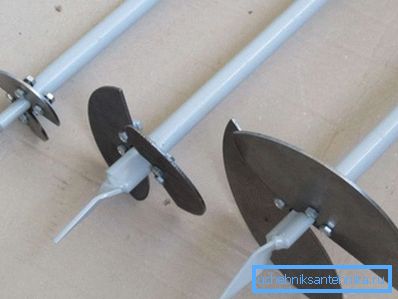

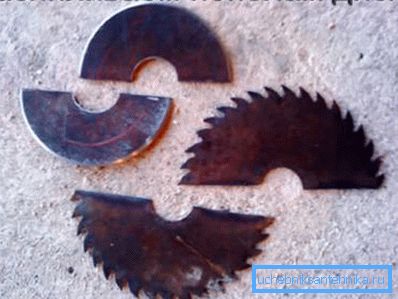

1. Két tárcsát veszünk fel körkörös fűrészhez, egy 10 cm átmérőjű, a másik pedig - 15 cm-t, és félig észrevehetjük őket egy sarokcsiszolóval, acél vágólemezzel;

1. A csúcs végétől 20 cm távolságra fúróval, a kisebb átmérőjű feleit a csőhöz 20 fokos szögben hevítik egymással szemben. Ennek eredményeként a felek között 40 fokos szög lesz;
2. 15 centiméter felfelé visszavonulunk, és ezen a szinten ugyanolyan módon nagyobb átmérőjű fémeket hegesztünk;

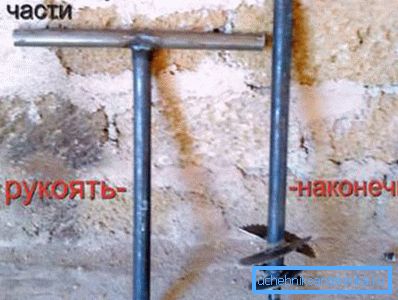

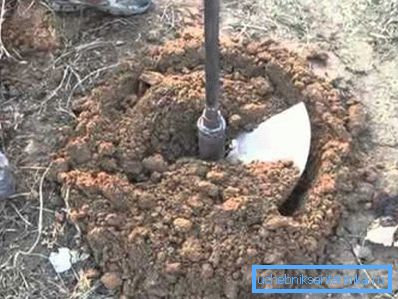

1. Az alkatrészet a fogantyúval a munkadarabhoz rögzítjük a fúróval, és elvégezzük a próbafúrást. Ha minden kiderül, és a fúró nem hajlik meg, nem szakad meg és fúr, akkor a termelés sikeresnek tekinthető. A termék festékkel történő kinyitására továbbra is fennmarad.

Shock Drill

A lyukak kézi lyukas fúrással ellátott fúrócsavarjai csőszakaszok, amelyek visszacsapó szeleppel vannak ellátva, amely a kútba történő belépéskor a talajba kerül és felemeli a talajt. Az alvás nem teszi lehetővé a fajta szelepet. (Lásd még a cikket Hogyan tisztítsunk meg egy kútot: a munka árnyalatai.)

Egy gyári termék ára olyan magas, hogy egyszeri használatra vásárolható.

Ezért elkészítettünk egy utasítást a sárgadinnye önálló gyártására:

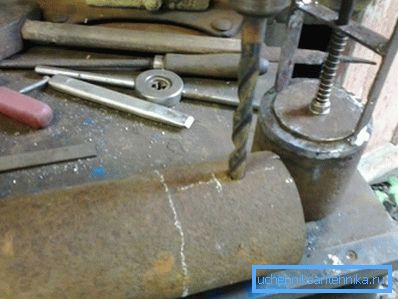

1. Egy 0,6 m hosszú, 7 cm-es belső átmérőjű csövet készítünk, a falvastagság 3,5-5 mm. A cső szélén két furatot fúrunk át, melyek mindegyike 1 cm átmérőjű.

1. Helyezzen be egy acél rúdot a lyukakba és hegesse rá. A szerelvény fogantyúja egy kábel rögzítéséhez kiderül.
2. Másrészt két azonos furatot fúrunk, csak a cső tengelyéhez viszonyítva 15 mm-rel a testük irányába toljuk őket;
3. Egy 8-9 mm átmérőjű és 9-9,5 cm hosszú acélsávot húzunk be, melyben két lyukon keresztül fúrunk 20 mm-es távolságból mindkét végét;

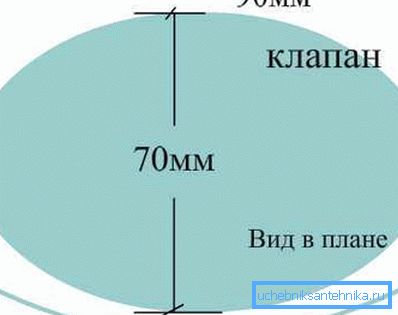

1. Egy 1 mm-es vastagságú acéllemezből egy ellipszist vágunk ki. Az ábra kisebb átmérője 70 mm, a nagyobb - 90 mm. Az ellipszisnél fúrjon lyukakat úgy, hogy az az előző bekezdéshez csatlakozik. A rögzítési ponttól az ellipszis középpontjáig terjedő távolság 20 mm, a rúdot merőlegesre állítjuk az ábrának nagyobb átmérőjére, de ne rögzítsük a szárnyat;

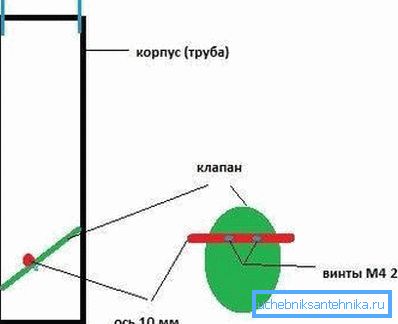

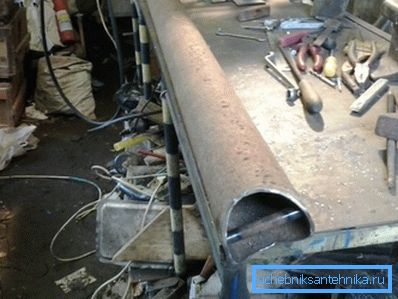

1. Illessze a rudat a lövedék tengelyéhez képest eltolt lyukakba, és csúsztassa ki a kinyúló végeket, vagy csavarja be az anyákat. Ezután ellipszit rögzítünk a rúdra csavarokkal és anyákkal - kapunk egy visszacsapó szelepet;

1. A cső testén egy függőleges nyílást biztosítunk a készülék egyszerű tisztításához. Egyszerűen lyukakat fúrhatsz. (Lásd még a cikk A jól szűrő jellemzői.)

Figyelj! A szelep tengelyének excentrikussága miatt két különböző hosszúságú kést eredményez. Ha a nyomáscsillapítóra nyomás van, akkor a hosszabb penget fogják elérni, mivel nagyobb a tolóerő. Ezen elv szerint a szelep úgy van elhelyezve, hogy a hosszú pengé felfelé mutasson, ezért az alulról felfelé nyomva nyílik, és a felülről lefelé nyomódik.

következtetés

A házi készítésű eszközök fúráshoz nagy kihívást jelentenek a normális ember számára. Készítettünk egy részletes útmutatót az Ön számára, amely után biztosan sikerül. Összefoglalva, javasoljuk, hogy a cikk videót nézze meg a vizuális megjelenítés érdekében.
