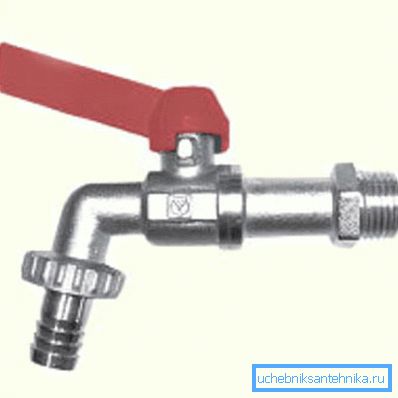

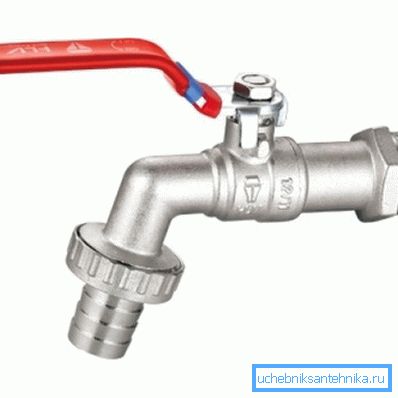

Golyós sárgaréz vízcsap csuklós felszereléssel
A modern lakóépületek kommunikációs rendszereinek száma igen magas, egyeseknél vízszerelvények beszerelésére van szükség. Az egyik fontos elem egy csaptelep, amely lehetővé teszi, hogy eloszlassa a folyadékkínálatot. A csapteleptől eltérően ez a készülék csak meleg vagy hideg vizet tud biztosítani.
Előnyei és hátrányai a labda mechanizmusának
A vízcsapok és a WC-csapok, amelyek fő összetevője gömb alakú, különösen igényesek. Az ilyen népszerűség elsősorban a termékek számos előnye miatt következett be. Azonban a pozitív szempontok mellett negatív szempontokat is figyelembe kell venni.
Előnyök listája
- A legegyszerűbb kivitel nem jelenti az összetett alkatrészek jelenlétét, így a termékek megbízhatósága nagyon magas.
- Az ilyen típusú vízhordó termékek alacsony ára lehetővé teszi a fogyasztói környezet jelentős bővítését.
- A kar kis fordulási sugara miatt másodpercek alatt sürgősségi zár lehet.
- Az ilyen daruk üzemeltetésekor vizuálisan meghatározhatja az adagolócsatorna átfedésének szintjét.
- Az alkalmazási terület meglehetősen széles, ami azt jelenti, hogy a termék széles körben elterjedt.
- A kézzel történő telepítés lehetősége további előnyt jelent, hiszen ebben az esetben pénzügyi erőforrásokat lehet megtakarítani.
Néhány hátrány
- A munkakörnyezet alacsony színvonala miatt a termékek meghibásodhatnak, különösen akkor, ha hosszú ideig nem fordultak elő.
- A rozsda hosszú ideig tartó érintkezése általában károsítja a főelem felületét, így a csap a zárt helyzetben is áthalad.
- Nem ajánlatos telepíteni ezt az eszközt olyan helyiségekbe, ahol a hőmérsékletet mínusz jelekre lehet csökkenteni.
Kiegészítés! A bemutatott termékeknek üregek vannak a test és a labda között, ami szilárd részecskék ülepedéséhez vezet ebben a zónában. Ez a helyzet hátrányosan befolyásolja a nyereg gyűrűket.

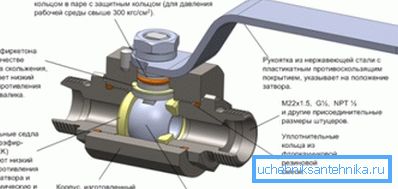

A működési elv leírása
Mindegyik gömbmechanizmusnak van egy speciális szelepe a házban, amelyben egy átmenőfurat fúrnak. Átmérője megegyezik a csatlakoztatott csővezeték méretével, ezért teljes nyílással nem észlelhető a teljesítménycsökkenés. Vagyis a víz ugyanolyan sebességgel és ugyanolyan nyomással áramlik.
A lyuk és a csővezeték tengelyének megnyitásakor, és 90 fokos fordulatot követően az átfolyási terület teljesen átfedi egymást. Ebben az esetben egy gát a gömb oldalfalainak formájában keletkezik a vízmozgás útjában. Ha a kart 45 ° -kal elforgatja, akkor a folyadék áramlását csonkolt üzemmódban hajtja végre.
A ház és a mozgatható eszköz polírozott felülete közötti résként záró rétegként véggyűrűket használnak, amelyek nyomását különleges rugók vagy összekötő csavarok biztosítják.
Ilyen termékeket az életkörülmények között egy mosdóállványra lehet felszerelni. Az áramlásvezérlést leggyakrabban egy kar segítségével végzik.

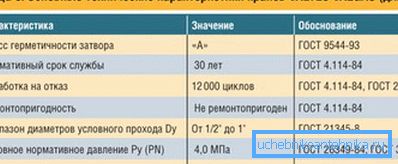

Műszaki információk
A termék értékeléséhez ismerni kell egy népszerű gyártó egy modell műszaki jellemzőit. Ezt az eszközt általában víztartályként használják, amely hideg- és hidegvízhálózatok csővezetékeire van felszerelve.
Ami a folyamatvonalakat illeti, egy ilyen típusú daru felszerelhető olyan elemekre, amelyek gázokat és folyadékokat szállítanak. A tömlő rögzítéséhez kivehető szerelvény található. Minden terméknek meg kell felelnie a GOST 19681-ben meghatározott pontoknak.
| vonás | indikátor |
| Névleges nyomás | 1,6 MPa |
| Áramlás alacsony üzemi nyomással | 0,07 l / s |
| Hozzávetőleges élettartam | 20 év |
| Zajcsökkentés | > 0,4 MPa |
| Átlagos erőforrás | 4000 ciklus |
| Névleges méretek | ? és? egy hüvelyk |
| Vizsgálati nyomás | 2,4 MPa |
| A karra alkalmazott erő |

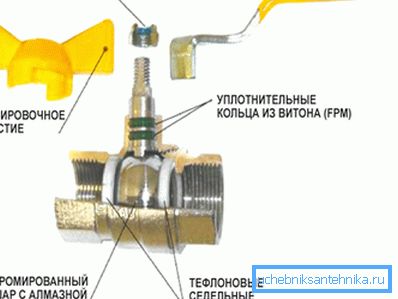

Eszköz termékek
A vízszerelvények ezen eleme rendszerint jelentős számú komponensből áll, bár nem túl bonyolult eszköz.
A következőkben azokat a alapvető összetevőket ismertetjük, amelyek fontos szerepet játszanak a termék működésében.
- ház belső részeket tartalmaz, védi őket a külső hatásoktól. Nikkelezett rézből készült.
- Golyóscsap a fő elem, amely az áramlás megnyitására és leállítására szolgál. Krómozott rézötvözetből készül.
- Nyerges gyűrű Teflon alapú, amely magában foglalja továbbá a szén és az elasztomer.
- készlet Ez egy kinematikus elem, amely a hajtás mechanizmusa által átadja az erőt.
- Tömítőgyűrűk lehetővé teszi a tömítés javítását. A fő anyag gumi.

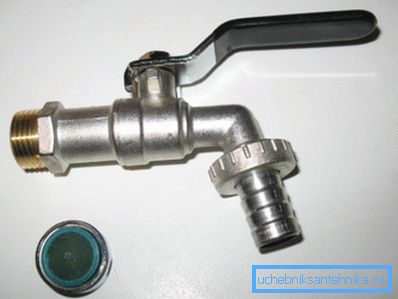

- Anodizált acél tömlő csatlakozó - Ez egy darab, hüvely formájában, amely a csővezetékhez való csatlakoztatáshoz szükséges.
- Kapocs a menetes csőcsatlakozás elemeit jelenti a spirális átvitel végrehajtására.
- Silumin lapkafogantyú a rögzítőcsavarral lehetővé teszi a víz átfedésén alapműveletek elvégzését
FIGYELEM! Ezzel a termékkel általában speciális ABS műanyag szóróanyagot szállítanak. Maga az anyag mechanikai sérülésnek ellenálló gyanta.
Teljes méretek

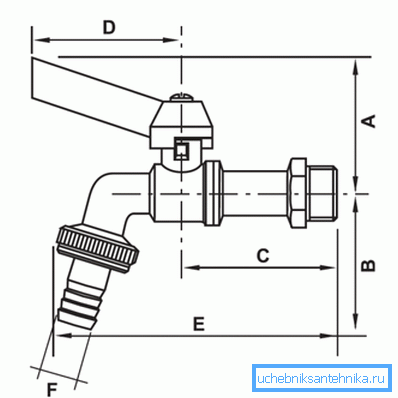

A paraméterek jobb megértése érdekében javasoljuk, hogy vessen egy pillantást egy speciális táblára, amelyben megadják a gömbcsatlakozó modellek alapadatait. A menetméretet általában frakció jelzi, de ebben az esetben a perjel elmarad.
| cérna | Távolságok milliméterben | ||
| A fogantyú szélétől a szelep központi tengelyéig | A fúvóka aljától a központi tengelyig | A fogantyú tetejétől a csatorna közepéig | |
| 1 2 | 56 | 48 | 49 |
| 3 4 | 56 | 57 | 52 |
Telepítési utasítások
- A termék csövekkel való összekapcsolását fluoroplasztikus anyagok alkalmazásával kell végrehajtani a tömörítés érdekében a tömítettség javítása érdekében.
- A szereléskor nem ajánlott a második szám feletti kategóriába tartozó karral ellátott csavarkulcsokat használni. Az ütközés közvetlenül a fúvóka hatszögére engedélyezett.
- A rugalmas tömlők rögzítését a szerelvényekhez hagyományos csavarkötésekkel kell elvégezni. Különféle típusú vezetékek alkalmazása ebben az esetben nem megengedett.
- A szelep felszerelésével nem haladhatja meg a maximális nyomatékot. A fonalat tartalmazó termékeknél? - 30 Nm, és egy menetes csatlakozáshoz lépésenként? - 40 Nm.
Ajánlások felhasználásra
- A termékeket bizonyos nyomás és hőmérsékleti feltételek mellett kell használni. Ezeket az adatokat általában a termékek műszaki jellemzőinek leírásában említik.
- Ne használja a készüléket, ha a fogantyú rögzítőanya gyengül. Ellenkező esetben a készlet sikertelen lehet.
Lehetséges hibák
Leggyakrabban a tengelykapcsolóban szivárgás jelentkezik, ami elsősorban az ízület tömített lezárásának köszönhető. A probléma megoldható a tömítés kicserélésével, de szét kell szedni.
Folyékony szivárgás is előfordulhat a csavaranya alatt. Ebben az esetben feltételezhető, hogy a tömítő tömítés sérült. A csere után a termék általában rendesen működik.
Ha közvetlenül a szár alól áramlik, akkor nagy valószínűséggel beszélhetünk a töltődoboz tömítésének kopásáról, ami azt jelenti, hogy a daru teljes cseréjére lesz szükség.
Szállítás és raktározás
- Az ilyen típusú termékeket azon csomagolásban kell tárolni, amelyben azokat a fogyasztói piacra szállították. A megfelelést igénylő legfontosabb feltételeket a GOST 15150 paragrafusai mutatják be.
- Ami a késztermékek szállítását illeti, azt az előző bekezdéshez hasonló műszaki dokumentációval kell szigorúan elvégezni.
Következtetésként
A fentiekben bemutatták az utasításokat, hogy megismerkedjenek azzal a ténnyel, hogy a vízellátó rendszerekből és egyéb kommunikációs hálózatokból származó folyadékok elemzésére szolgáló csapok. Általában jelzett szimbólumok értékesítésénél. Példa: KV 15 DN15. Ez azt jelenti, hogy egy meghatározott típusú vízcsapot ajánlunk, amelynek névleges átmérője 15 mm. További részleteket tükröz a videó ebben a cikkben.
