Golyóscsapos csaptelep - vízvezeték álom

Az elzáró gömbcsapok nagy népszerűsége rendkívüli szerkezeti megbízhatóságnak köszönhető. Ezért széles körben igényelnek fűtési rendszereket, víz-, gáz- és hidegellátást, szellőztetést, valamint közepes hőmérsékletű hőfokokban. A gömbcsapok legvonzóbb jellemzője az, hogy a munkafolyamat során "karbantartást igénylő" önállósággal rendelkeznek.

Általános információk

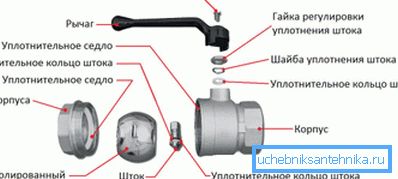

A golyótermék egy gömb alakú záróelem formájában van elnevezve, amely a két ülés közé és a vezérorsóhoz csatlakozó orsóhoz tartozik. Ezt a típusú szelepet csak zárószelepként szabad használni, de nem szabályozó szelepeket.

A gömbölyű sárgaréz teljes fúrású daru eredeti tervezési jellemzői és műszaki jellemzői az anyaggal együtt rendkívüli tulajdonságokkal rendelkeznek a záró csomópont számára:

• univerzalitás - a termék anyaga állandó, amikor a kőolajtermékek gőz-, víz-, olaj-, levegő- és szállítási folyamata érintkezik egy hőmérsékleten;
• megbízhatóság - a munka biztonságát az építőelem - a rúd - garantálja;
• hatékonyság - a gömbzár alakja, amely tengelye körül forog, könnyű szabályozást biztosít a forgalom számára;
• cserélhetőség - a tengelykapcsoló cserélhető egy karimával, figyelve ezzel az ilyen csővezetékre vonatkozó biztonsági intézkedéseket;
• légtisztaság - különleges kopásállóságú, speciális szigetelések, amelyek lehetővé teszik a termék hosszú élettartamát.

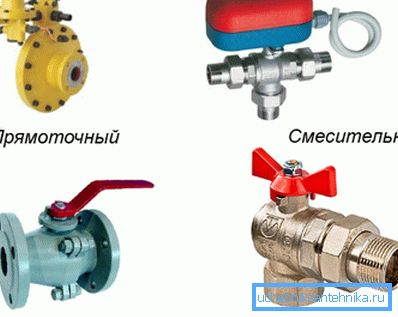

A céltól függően az ilyen daruk előállíthatók:

• közvetlen áramlás;
• persely;
• keverő;
• sarokban.

A GOST 21345-2005 szerint a golyós sárgaréz teljes fúrású daru 25 000 működési ciklussal rendelkezik. A készülék hibátlan működését figyelembe véve 30 évig élhet élettartama (GOST 4.114-84). A sárgaréz eszköz a -20 és +150 ° C közötti hőmérséklet-ingadozásokat és 1,6-4,0 MPa (GOST 26349-84, GOST 365-80) nyomásértékeket tartja fenn.

Tervezési jellemzők

A reteszelő gömb elem lebegő helyzetben vagy támaszokon helyezhető el. A lebegő golyó nem mereven csatlakozik az orsóhoz, és szabadon mozoghat - a bejövő oldalon lévő belső nyomás a kifolyónyíláson levő gyűrűre nyom, és megakadályozza a víz áthatolását.

A tartószerkezetben a csavart egyrészt a szerkezet alsó részén lévő csapszeggel rögzítik. Másrészt a nyeregek, amelyeket a golyóval szemben az áramlási nyomás nyom. A helyszín mechanikájának összetettsége növeli a termék költségét.

anyag

Hosszú élettartam érhető el a védőbevonat miatt, amelyet a nikkel galvanizálásával alkalmaznak. Ez a technológia lehetővé teszi az ivóvízzel, valamint a forró vízellátásban lévő csővezetékek használatát.

Azonban a sárgaréz gömbcsap teljes furatát a szelephez képest:

• megkönnyíti;
• még kompaktabb;
• alacsony hidraulikus ellenállással rendelkezik;
• fordulási sugár - 90 °.

Így néhány nagy költség igazoltnak tűnik.

Daru besorolás

A besorolást különböző paraméterek figyelembevételével lehet elvégezni:

• a furat átmérője - teljes furat, a kapu átmérőjével egybeesik a cső lyukával és a nem teljes furat, a kapuban lévő lyuk kisebb, mint a csőben;

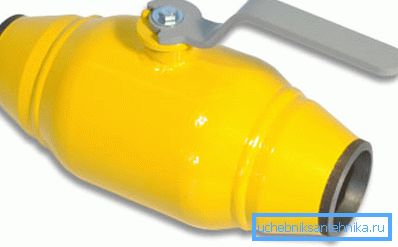

• a tie-in keresztül - karimás, fojtó, hegesztett, kuplung.
• kontroll módszerrel - kézi és mechanikus;
• a vezetés típusa szerint - pillangó fogantyú vagy kar.

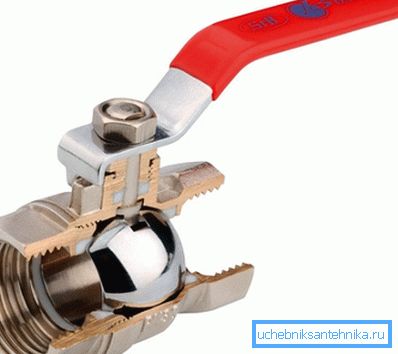

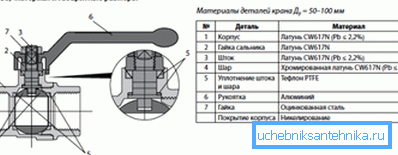

Csatlakozó gömbcsap

A kapcsolószelep a csőhöz csatlakozik menetes csatlakozókkal. A fogantyút az óramutató járásával ellentétes irányba forgatva, amíg megáll a csővel párhuzamosan, teljes nyílást jelent.

A tengelykapcsolók 3 változatban készülnek:

• monolitikus (gazdaságos);

• két részből álló, házból és csatlakozóból álló - a legelterjedtebb modellek;
• Háromrészes vagy összecsukható, melyet önállóan lehet megjavítani vagy új pecsétet behelyezni.

A teljes fúrógömb tengelykapcsolót ki kell választani, figyelembe véve a következőket:

• a kizsákmányolás célja;
• a munkaeszköz hőmérséklete, amely áthalad az eszközön;
• belső nyomás;
• a csővezeték átmérője.

A tengelykapcsoló záróegységét a vízvezeték szerelte, széles körben használják a víz- és fűtési hálózatokban, de gáznemű környezetben dolgozhat.

A megerősítés vitathatatlan előnyei a következők:

• kis méret és súly;
• telepítés bármilyen helyzetben;
• könnyű kezelhetőség;
• áramlás bármely irányban;
• alacsony hidraulikus ellenállás;
• demokratikus áron.

A hátrányok figyelembe vehetők:

• a hosszú karok lezárásához szükséges;
• az elektromos meghajtások magas költsége az automatikus záráshoz;
• a tápközeg üzemi hőmérsékletének 100 ° C-ra és 16 bar nyomásra és 100 mm-es csőátmérőre korlátozása;
• nyomáscsökkenés érzékenysége.

Figyelj! A tengelykapcsoló gömbcsapok különös figyelmet igényelnek a saját kezükbe történő szereléskor és felszereléskor, figyelembe véve a megengedett nyomatékokat. A legkisebb hiba éles nyomáseséshez és elkerülhetetlen károsodáshoz vezethet a csomópontnál.

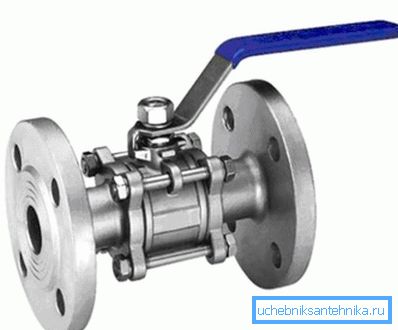

Karimás daru

Amikor a tápközeg hőmérséklete meghaladja a 100 ° C-ot, és a nyomás 16 bar, és a kapcsolótermék munkája lehetetlen, használjon teljes körű gömbcsap-karimát. A karimás daru előnyei közé tartozik többek között a javítások (összecsukható eset).

Hátrányok a következők miatt:

• magas ár;
• nagy súly;
• a kézi vezérlésű hosszú fogantyúk jelenléte.

Figyelj! Az utasítás kötelezi a fogantyút a vége felé, hogy elkerülje a csapadék képződését az egységen belül, ami a berendezések szivárgását, javítását vagy cseréjét eredményezi.

A golyóscsapok átjárhatóságának különbségei

A fő furat és a nem teljes furat közötti fő különbség a zárban lévő lyukak átmérője és alakja. A teljes furatszerkezet nyitása nem kúpos, és egybeesik a cső belső átmérőjével, egy nem teljes furatban tölcsér alakú. Az egyik ilyen kúp a szelíd oldalakat az áramlás felé fordítja, ha kettő van - mindkét oldalon.

A teljes furathoz képest a nem áteresztő csomópont:

• alacsonyabb tömeg;
• könnyű kezelhetőség;
• a kapu csomópontjának alacsonyabb költsége.
• rosszabb sávszélesség;
• nagyobb hidraulikus ellenállás;
• több feltételes tartósság.

Az áthaladás csökkenésével a reteszelőelem kompaktabb lesz. Ha a fej erő nem játszik jelentős szerepet, akkor jobb, ha gazdaságilag életképes megoldásként választaná a teljes fúrású darut.

Összegezve

A golyós sárgaréz szelepszerelvény kiemelkedő jellemzői lehetővé teszik ipari és háztartási alkalmazásokhoz. Segítségével szakember a technikai finomságok segít kiválasztani az egyetlen helyes lehetőséget, amely szolgálja az egész tudatos életet hűen és hűen.

A cikk ebben a cikkben egy kis áttekintést nyújt a népszerű gömbcsapokról.
