Golyósorsó 3: 4 - készülék, jellemzők, szerelés

Golyós szelepek a vízhez 3: 4 hüvelyk - a legelterjedtebb és minőségi típusú szelepek alkalmazása a meleg és hideg vízvezetékek telepítéséhez, valamint a fűtési rendszerekhez. Ezek egyszerűen telepíthetők, megbízhatóak és kompakt méretűek, így ma már ilyen telepítés nélkül sem lehet telepíteni.

Beszéljük a golyóscsapok készülékéről, jellemzőiről és előnyeiről, valamint megfontoljuk a telepítésük szabályait.

Gömbcsap szerelvények

eszköz

A gömbcsap a vízellátó, fűtési, gáz-, olaj- és más médiavezetékek csővezetékeiben használt elzáró (néha beállító) szerelvények típusa. A vízellátás és a hűtőközeg rendszerével kapcsolatban az ilyen típusú szerelvényeket legtöbb esetben reteszelő elemként használják.

Meg kell mondani, hogy a gömbcsuklóval ellátott szelep korszerű és meglehetősen progresszív eszköz, amely kúpos modelleket váltott ki, amelyeknek számos súlyos hátránya volt a jelentős hidraulikus rezisztenciával a járat alakjának és méretének köszönhetően.

Ugyanakkor maga az építkezés is régóta ismert - több mint 100 évvel ezelõtt azonban hatékony megvalósítása csak új szintetikus anyagok, például fluoroplaszt és más mesterséges polimerek megjelenése után vált lehetõvé.

A gömbcsapos szelep nagyon egyszerű.

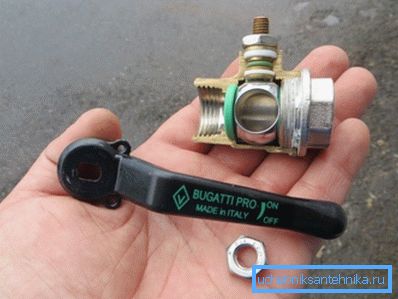

A termék a következő elemekből áll:

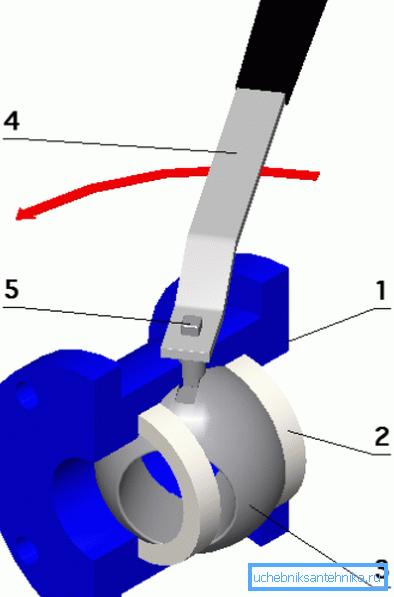

1. Sárgaréz test. Ennek az ötvözetnek a használata a termelés alacsonyabb költségének, valamint az acélhoz képest nagyobb korrózióállóságnak köszönhető;
2. Tömítő nyereg. Teflonból, teflonból, poliéteréterketonból (PEEK) és más szintetikus polimerekből készült parafa tömítéshez használják;
3. Ball dugó. A zár funkciót hajtja végre. A gömbnek tengelyirányú furata van, amelynek átmérője egybeesik a csőcsatorna átmérőjével, amikor a parafa 90 ° -kal elforgatódik, a csatorna átfedi egymást, mivel a gömb merőleges tengelyének nincs lyukai;
4. Zárvezérlés. Ez lehet kar, pillangó vagy bárány formájában, emellett a fogantyú helyett elektromos vagy pneumatikus szervó is telepíthető a rendszer vezérlésének automatizálására;
5. Sárgaréz orsó amely összeköti a fogantyút vagy az állítóművet a dugóval, és továbbítja az erőt, hogy megfordítsa.

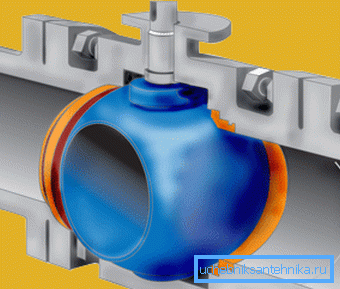

Tehát azt látjuk, hogy a test belsejében van egy gömbölyű redőny, amelynek lyukak vannak.

Ha a parafát úgy forgatja, hogy az abban lévő lyuk megegyezik az áramlási csatornával, akkor a tápközeg szabadon mozoghat rajta minimális ellenállás mellett, amely nem tér el jelentősen az azonos átmérőjű hasonló cső ellenállásától.

Ezután forgatjuk a csavart 90 fokkal és a labda lezárja a csatornát.

Figyelj! Amint látja, az ilyen típusú szelepeket egyszerűen tervezték, ami nagy megbízhatóságot és viszonylag alacsony költségeket eredményez az ilyen tervezésű termékek egyszerű gyártása miatt.

jellemzői

Az eszköz jellemzőinek és az egyik célra alkalmas modell kiválasztásának fő műszaki jellemzői a következők:

• A munkakörnyezet jellege. Itt jelezze az anyagon keresztül szállítható anyagot (víz, gáz, olaj stb.) És a hőmérsékleti tartományt, ahol a művelet lehetséges;
• Névleges üzemi nyomás. Ezt jelöli a PN betűk és egy szám, amely megegyezik az atmoszférában a munkanyomás értékével. Jelölési példa - PN 40;
• Csatornaátmérő. Ezt mm-ben vagy milliméterben jelöli, DN betűkkel és egy olyan számmal jelölve, amely az átmérőt mm-ben, például DN-ben jelöli. Az átmérőt is megadhatja egy hüvelykes frakciókban, például a, 1/2, 1, 1? és így tovább Az átmeneti gömbcsap 1: 2 - 3: 4;
• A menet behelyezésének helyzete. Vannak olyan modellek, amelyek mindkét oldalán belső menettel vannak ellátva. Be vannak jelölve, belső és külső szálakkal - in-n, mindkét oldalon egy külső menet - nn. Ezenkívül egyrészt a daru amerikai anyával lehet elszállítani.

Határozza meg, mennyi a 3: 4 gömbcsap átmérője, segít a csövek méretének illesztésében:

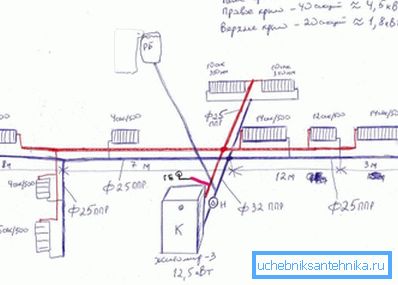

Figyelj! A termék kiválasztásánál figyelembe kell venni az anyagot, amelyből áll. A minőségi modellek tiszta vagy krómozott rézből készülnek, néha korrózióálló acélból. A silumin termékek nem vásárolhatók meg, mivel alacsony erõsségûek.

A silumin megkülönböztetése a sárgarézből elegendő, ha két csavart kell a kézben tartani: a sárgaréz észrevehetően nehezebb lesz. Ráadásul a szilícium piszkos, és amikor könnyű anyagot vagy szövetet dörzsölnek, szürke nyomot hagy a rajta.

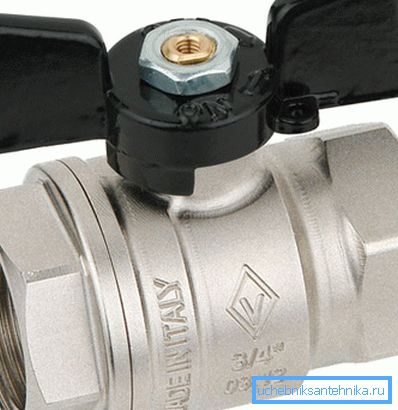

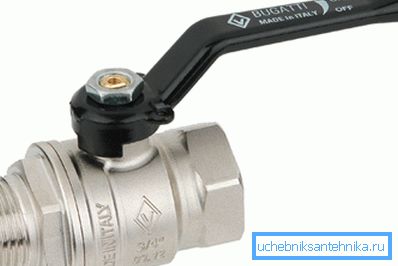

Ne feledje, hogy a gömbcsapok ára igen demokratikus, ezért érdemes megtakarítani őket. Ez különösen igaz a fűtési rendszerekre, amelyek esetében jobb választani az olasz termékeket, például a Bugatti-t vagy a Giacomini-t.

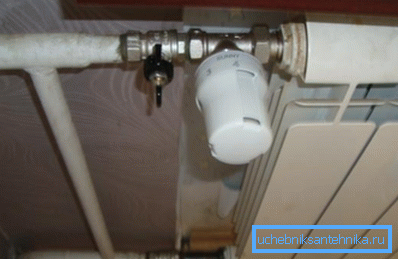

felszerelés

A gömbcsapok saját kézzel történő felszerelése nem nehéz.

Ehhez egyszerű eszközökre van szükségünk:

• Állítható vízvezeték-kulcs;
• Menetvágás;
• bolgár;
• fájlba;
• Plash tartó;
• Egészségügyi len és tömítő paszta.

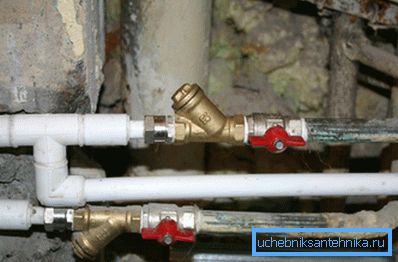

Ajánlatos a szűrő szűrőt elhelyezni a termék előtt (durva tisztítás), mivel ha homok vagy rozsda kerül, a dugó felülete elhasználódik, és a csap megkezdheti a víz elszívását.

Ez különösen fontos a fűtési rendszereknél, ahol az inaktivitás időtartama alatt a víz és a parafa szennyezett is lehet, ami miatt a redőny nagy nehézségekbe ütközik, és néha teljesen leáll a helyéről.

Hogy kényelmesebb volt az Ön számára az információk megismerése, lépésről-lépésre telepítési utasításokat készítettünk:

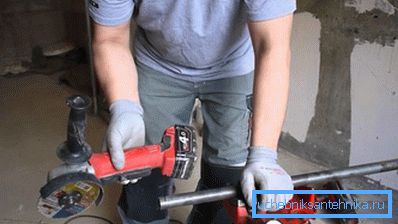

1. Minden szükséges mérést végzünk, és a csövet megfelelő helyen helyezzük el.. Ez a legalkalmasabb, ha egy szablyafúrót 90 fokos sima vágásra használnak;

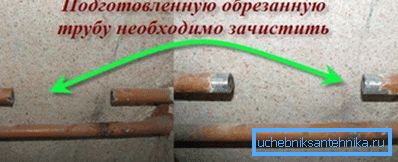

1. Tisztítjuk a festék végét és a csiszolást a vágott véggel. Ezt csiszolóval vagy fájlokkal lehet elvégezni. Használhat speciális arcválasztót is;

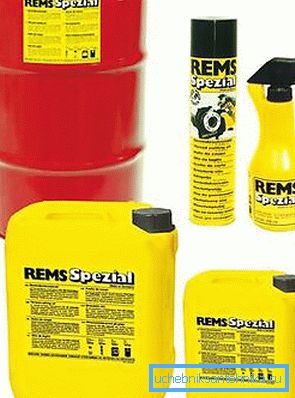

1. Szerszámot készítünk a kívánt átmérő menetének befűzéséhez és a fogak zsíron vagy lúgos kenésével. A csövet is kenjük;

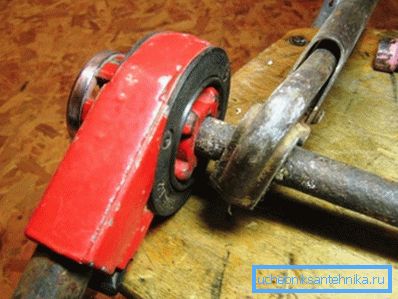

1. Helyezze be a szerszámot a szerszámtartóba, és vágja le a szálat a csőre. Legalább 4,5 fordulattal kell rendelkeznünk, de legfeljebb 5-nél. Jobb, ha két lépést vágunk, így kevésbé töltjük be a csövet és a vágóeszközt;

1. A befogott szálas egészségügyi betétet az óramutató járásával megegyező irányban vesszük fel. Ezután tegyen egy jó réteg tömítő pasztát a menet teljes felületére;

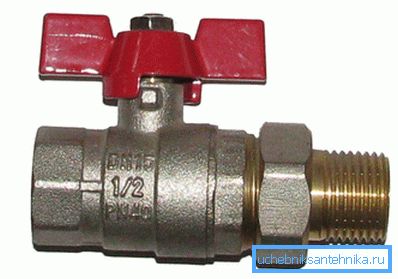

1. Vesszük a daru és feltörjük a szálat. Legalább 4.5 fordulattal kell rendelkeznie. Először csaljon kézzel, majd használjon állítható kulcsot.

1. Ha szükséges egy cső két fix részének összekapcsolása, akkor egy amerikai modellt használunk (sgonnal).

Figyelj! Ügyeljen arra, hogy pontosan vágja le a szálat. Ellenkező esetben a kapcsolat megbízhatatlan.

következtetés

A golyóscsapszelepek a legaktívabb zárszerkezetek a vízvezeték- és fűtési rendszerek telepítéséhez. A cikkben bemutatott videó egyértelműen és világosan bemutatja az ilyen szelepek beszerelésének folyamatát.
