Gost a daruján: megvizsgáljuk a szelepek meglévő normatív

Ennek a cikknek az a célja, hogy megtudja, mely állami szabványok szabályozzák a szelepek gyártását. Meg fogjuk tudni néhány jelenlegi GOST-ot, és tanulmányozhatjuk az alapvető követelményeket. Tehát menj.

Lista

Kezdjük a dokumentumok rövid listájával, amelyekkel kapcsolatba kell lépnünk.

• GOST 25809-96 Elkészült a keverők és csapok típusára és méretére.

Érdekes módon az importált vízvezeték is leginkább a szabvány által megadott méretkorlátokon belül illeszkedik - egyszerűen azért, mert ajánlásai az emberi anatómiai jellemzőkből származnak.

• GOST 21345-2005 leírja a golyós- és parafa-daruk gyártására vonatkozó általános technikai feltételeket. Bizonyos fenntartásokkal: legfeljebb 250 atmoszférájú csővezetékekre tervezték, és különleges körülmények között (nukleáris energia, korrozív folyadékok szállítása stb.) Nem használható.
• GOST 9544-2005 tartalmazza a szelepek tömítettségének normáit, és a tömörségi osztály szerint osztályozza.
• GOST 10944-97 technikai feltételeket tartalmaz a szabályozó daruk (fojtók, háromjáratú stb.) gyártásához.

GOST 25809-96

jelölés

A szabvány többek között meghatározza a csaptelepek és keverők megnevezését. A címkén a következő jelölést kell használni:

A címke olvasására vonatkozó utasítások egyszerűek és egyszerűek.

A megnevezés tartalmazza:

1. Az egészségügyi berendezés típusa (Cm vagy Cr).
2. A betűk sorozata.
3. Hivatkozás a szabványra.

Így, cm-MDTSBA GOST 25908-96 - egy klasszikus konyhai csaptelep kifejezetten mosás, felszerelt két szelepek, szerelvények seb keresztül egy középső nyílással a keverő burkolat van felszerelve, hogy a mosogató magát, a kifolyócső el van látva egy levegőztető.

követelmények

Nem adunk minden lehetőséget a csaptelepek és keverők gyártására a szabvány által biztosított alapvető méretekkel: az érdeklődők önállóan ismerhetik meg teljes szövegüket.

Válassza ki a kulcspontokat.

• A hajótest, a hüvelykujj, a gander és a kapcsolók alakját a szabvány nem szabályozza, és a munkadarabok határozzák meg.
• A falra szerelt keverőknek legalább 100 vagy 150 mm-es távolságban kell lenniük a bélésen.

Azonban: a gyakorlatban a piacon megtalálható összes hazai termék 150 mm-es középső távolsággal készül.

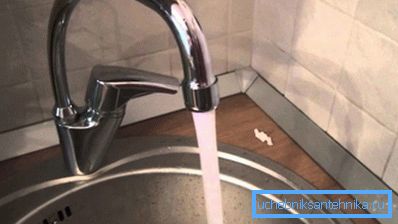

• A ganderet légtelenítővel, egyenesítővel kell ellátni (egy rövid függőleges szakasz, amely megakadályozza, hogy a víz kifröccsenjen a mosogató szélénél), vagy felgyújtsa.

• A központi keverők öntött pólusú vagy hajlékony béléssel készülhetnek.

A szerző megjegyzése: most már szinte nincs leadott póló eladó, ami jó hír. A teakeverő cseréje - a saját kezű karácsonyfa kapcsolódik az acél vízellátás részleges szétszereléséhez, nagyon fárasztó, és legalább egy órát vesz igénybe. Összehasonlításképpen - a tömlőkön lévő keverőt 15 percen belül két füstszünet váltja fel.

• A zuhanycsőnek a csaptelephez és az öntöződobozhoz való csatlakoztatásához szükséges szálaknak G1 / 2 (fél hüvelyk) méretűnek kell lenniük, a gus - G3 / 4 (háromnegyedes hüvelyk) esetében.
• A fedélzeti csaptelepeket 34 mm-es vízszintes mosdók és mosdókagyló nyílásokra kell felszerelni.

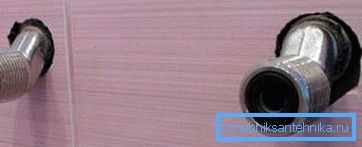

• A késleltetők (a falra szerelt csaptelepek kivágásai) 3 mm-es excentricitással rendelkeznek. Kompenzálja a csövek beépítésének eltérését a szabványos középponttól. Ezenkívül a karmok alakja lehetővé tenné a csavarodást: külső vagy külső felületekkel rendelkeznek.


• A keverőket teljes körű tömlőkkel és tömítésekkel kell ellátni.

GOST 21345-2005

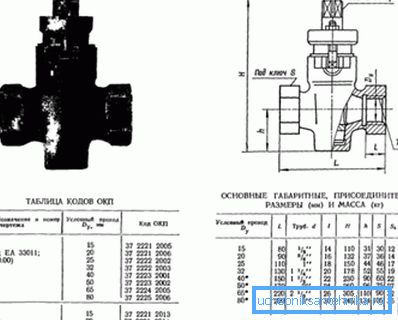

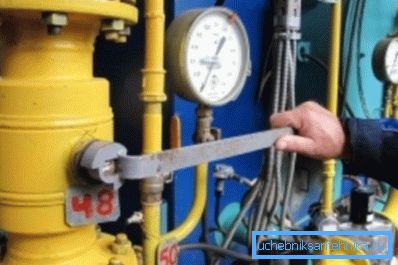

A szabvány nemzetközi státusszal rendelkezik: a volt Szovjetunió 12 államának területén fogadják el. A korábban létező GOST 21345-78 helyettesítésének szükségessége inkább szervezeti, mint technológiai okokból merült fel: a GOST 21345-78 szerinti gömbcsapnak nincs komoly strukturális különbsége a modern társaitól; a parafa szelepek kialakítása az elmúlt fél évszázad során nem történt alapvető változásokon.

Mi legyen egy parafa vagy gömbcsap a GOST 21345-2005 szerint?

• Teljes fúrású daru esetében a tényleges átmérő nem lehet kevesebb, mint a DN350-ig terjedő bemeneti fúvóka átmérőjének 95% -a, és legalább 92% a DN400 méretű és így tovább. A szűkített járatú szelep tényleges átmérője összhangban van a fogyasztóval.

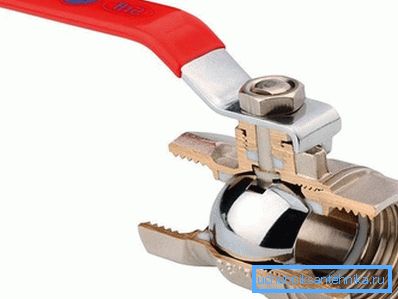

Fontos: a modern gömbcsapok többek között minimális hidraulikus ellenállást vonzanak. A szűkített átjáró csökkenti ezt az előnyt a parafa és a csavaros szelepek számára a minimálisra.

• A szelep névleges méretének a GOST szerint kell megfelelnie a következő táblázatnak:

• A daru összeszerelése előtt minden alkatrészét meg kell tisztítani a szennyeződésektől.
• A dugaszoló szelep dugójának és burkolatának dörzsölő felületét savmentes kenőanyaggal kell bevonni.
• A rögzített tömszelence a saját magasságának legfeljebb 30% -ával (legalább 2 mm-es) nyúlik be.
• Amikor a testet a nagy átmérõkre jellemzõ csapokhoz szerelik fel, a GOST a gömbcsapon azt követeli meg, hogy a csapok végei a csavarok legalább egy fordulata felé nyúljanak. A szegecseket az ügyben csomagolják, amíg meg nem áll.

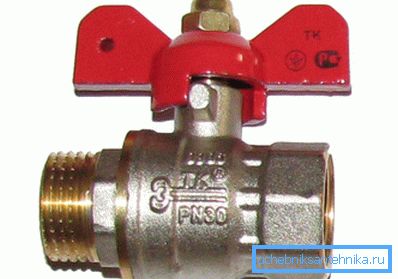

• A fogantyú szélső pozícióinak korlátozásokkal kell rendelkeznie.

By the way: a parafa dugók fogantyú nélkül nem, és elvileg nem lehet.

• A daru részlegesen leszerelhető, a fogantyúval vagy a sebességváltóval (nagy átmérőjű termékek esetén). Az eltávolított alkatrészeket ugyanabba a tartályba csomagolják.

GOST 9544-2005

Hogyan van a GOST 9544-2005 szerinti golyóscsap? Milyen követelmények a kapu szorító erejére?

Kezdjük a vizsgálati módszerrel. Ezeket egyszerűen és átlátható módon hajtják végre: a szelepelem hermetikusan csatlakozik a megfelelő átmérőjű csővezetékhez, amely után munkanyomás keletkezik benne. A gázszelepeket sűrített levegővel vizsgálják; A szivárgás ellenőrzéséhez a szelepet vízbe kell helyezni.

A feszességi ellenőrzésnek megfelelő tartási időnek meg kell felelnie a következő táblázatnak:

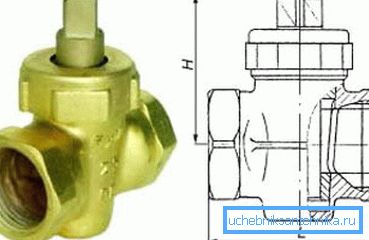

Érdekes módon a GOST 9544-93 szerint helyettesített parafát vagy gömbcsapot, amelyet a GOST 9544-2005 váltott fel, nemcsak az átmérő, hanem a tömítés típusától is függött. Fém-fém és nem fém tömítések esetében a vizsgálati időtartam változott.

Hogyan rendeltek hermetikus osztályokat? Adjunk táblázatot az osztályok kiosztásáról a szelepelem különböző névleges átmérőinek szivárgási térfogatától függően.

Felhívjuk figyelmét, hogy az A osztály látható szivárgás hiányában van kijelölve.

Hasznos: a modern golyóscsapok minden típusához tipikus tömörségi osztály van A. Ugyanakkor áruk megközelítőleg egyenlő, és gyakran alacsonyabb, mint a parafa, a csavaros szelepek, az acél és az öntöttvas szelepek költsége. Az ilyen minőségi tulajdonságoknak a vevői preferenciákra gyakorolt ​​hatása meglehetősen kiszámítható: más típusú szelepek és szerelvények gyorsan kivonulnak a tömegpiaci vízvezetékből.

GOST 10944-97

Ez a GOST egy háromutas szelephez, fojtószelephez és egyéb fűtési szabályozó szelepekhez is nemzetközi státuszú; azonban csak nyolc volt unió köztársaságban fogadták el. Jelölje ki a dokumentum főbb rendelkezéseit.

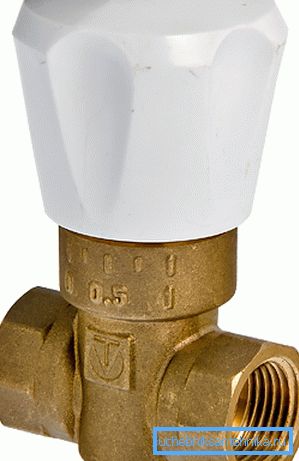

A szabvány a hűtőfolyadék-csapok áramlásának szabályozására és blokkolására vonatkozik, amelyek legfeljebb 150 ° C hőmérsékleten és legalább 10 kgf / cm2 nyomáson működnek. A fűtőtestek, a parafa, a gömbcsapok és a fojtószelepek összes fő típusát írja le (a szabályozó egység egy mozgó dugattyú).

A termék jelölését a következő határozza meg:

1. A daru típusa. Így a B betű egy csavaros szeleppel, a P - parafával, a W - ballgal és a D - elnyomással van jelölve.
2. Funkcionalitás. Itt van a szimbólumok listája:

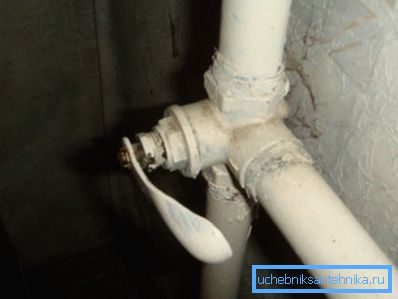

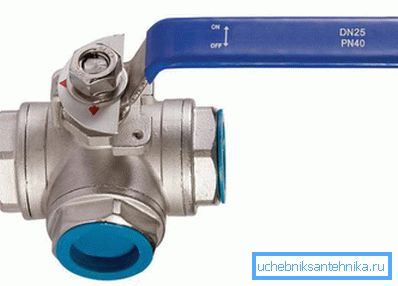

3. КРТ - háromirányú daru szabályozás.
4. KRP - a kapu daru szabályozása.
5. KRD - kettős beállító daru szabályozás.

• KRM - a daru szabályozó egység.
• KZ - stopcock.

Zárt helyzetben a szabályozószelepeknek a DN20 méretéhez és a DN20-hoz 30 cm3 / min-nél nagyobbnak kell lenniük 20 cm3 / min-nél, 10 kgf / cm2 szelepen keresztül.

Ha a csaptelep nem univerzális, és csak jobb vagy bal oldali felszerelésre alkalmas, akkor az a P vagy L betűkkel van ellátva.

A minimális vizsgálati nyomás, amelyet minden szabványos szelepelemnek meg kell tartania, 15 atmoszféra.

A daruk külső felületeit könnyítik meg (oxidoktól és léptéktől megtisztítva).

1. A szálak tengelyei közötti szög 90 ° vagy 180 ° legyen, 1 fokos pontossággal.
2. A meghibásodáshoz szükséges idő (különösen a mirigy meghúzása nélkül) nem lehet kevesebb, mint 1000 ciklus.
3. A fogantyú anyagának és kialakításának meg kell akadályoznia, hogy + 40 ° C fölé melegszik a teljes üzemi hőmérséklet tartományban.
4. A készüléket a fogantyú mozgásának korlátozóira kell felszerelni szélső helyzetben. Ebben az esetben a határértékek kialakítása kizárja az életkörülményeikben bekövetkezett változást.
5. A gyártás során a következő anyagok használata megengedett:

• Sárgaréz - a testhez és a redőnyhöz.
• Fluoroplasztikus - az ízületek tömítésére.
• Fogantyúk - polipropilénből, poliamidból és polisztirolból acél maggal vagy beágyazott részekkel.

A burkolat címkéjén fel kell tüntetni a gyártó logóját, a névleges átmérőt és a maximális üzemi nyomást, a csavaros szelepeket és a fojtótekercseket - a hűtőfolyadék áramlási irányát. Az esetet konvex vagy nyomott betűkkel jelöltük.

következtetés

Reméljük, hogy a jelenlegi szabályozási dokumentumokkal való ismerkedésünk hasznos lesz az olvasó számára. A cikkben szereplő videó hagyományosan további anyagokat tartalmaz a megvitatni kívánt témákban. Sok szerencsét!
