Háromutas szelep a nyomásmérőhöz: cél, opciók, szerelés és

Miért van szükségem egy háromutas szelepre a nyomásmérőhöz? Mindig telepíteni kell? Milyen verziókban készülnek ezek az eszközök? Milyen hibák jellemzőek számukra? Hogyan szereljük fel a menetes csatlakozásokat a daru behelyezésekor? Próbáljunk ezekre a kérdésekre válaszolni.

célok

Először is tudd meg, hogy egy háromirányú manometrikus daru szükséges egyáltalán.

Telepítése a következő célokkal rendelkezik:

• Ez lehetővé teszi egy mérőműszer kalibrálását egy tesztnyomásmérő csatlakoztatásával..

Annak tisztázása érdekében, hogy persze, ebben az esetben a csapnak nem lenne egy vízelvezető csője, hanem teljes leeresztő csavarmenettel vagy csőperemmel, hogy összekapcsolja a második készüléket.

• A 3-utas szelep a nyomásmérő számára lehetővé teszi nemcsak, hogy leválasztja a készüléket a vonalról, hanem a nyomás elől. Úgy gondolják, hogy ez jelentősen csökkenti a meghibásodás valószínűségét (tapadós nyilak).
• Végül lehetővé teszi a nyomásmérő kimenetének tisztítását - bizonyos mennyiségű munkameghárító segítségével visszaállíthatja. A tisztítás során minden felhalmozódott szennyeződést eltávolítanak a kimenetről, ami befolyásolhatja a nyomásmérés pontosságát.

Lehetséges-e a hagyományos átáramlásos kapcsolószelepekkel együtt? Ipari körülmények között, ahol az állandó nyomásszabályozás szükséges a gyártási technológia, a szivattyúzás és a gázvezetékek betartásához. A hibás leolvasások túl sokba kerülhetnek.

Egy lakóház fűtési rendszerében vagy egy lakásmérő felvonóegységében általában egy közönséges szabályozószelephez van csatlakoztatva. Valójában a felvonókban a nyomásmérőt gyakran csak az ellenőrzési értékek felvételekor telepítik: mindaddig, amíg szabad hozzáférést biztosít a műszaki pincékhez, a felszerelés lopás problémája továbbra is releváns marad.

Végrehajtási lehetőségek

Hogyan lehet elrendezni egy háromutas szelepet egy 1: 2 inch-es nyomtávhoz? Többféle leírást adunk a leggyakoribb mintákról.

Parafa feszültség

A 11b18bk feszített tömítéssel ellátott parafa háromutas szelep a következő konfigurációkban áll rendelkezésre:

• Kétcsöves (DN 15) vagy metrikus (M20x1,5) szálak és vízelvezető lyuk.

• Egy cső és egy metrikus szál plusz vízelvezető lyuk.
• Ugyanaz, de a fogantyúval (kar vagy pillangó).

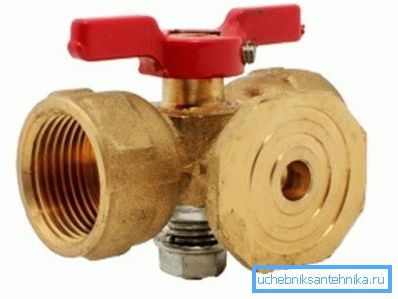

• Két menet (DN 15, M20x1,5 vagy ezek kombinációja) és egy perem a vizsgálati nyomásmérő csatlakoztatásához.

A szelep rendkívül egyszerű a kialakításban, de néhány jelentős hátránya van:

1. Nagyon nagy kapcsolási erőfeszítés (tipikusan azonban minden parafa szelepnél).
2. Az anyacsavar meghúzása során fennáll a veszélye annak, hogy a béléscsatlakozás lecsukódik. A sárgaréz meglehetősen puha fém, és itt nincs szükség nagy erőfeszítésre.

A háromutas szelep működtetésének elve a nyomásmérő számára egyszerű és világos: a forgócsőben lévő T alakú kivágás, ha be van kapcsolva, egy vagy két érintkezővel van kombinálva.

Ennek megfelelően a következő konfigurációk állnak rendelkezésre különböző helyzetekben:

• A kifolyócsatlakozó dugva van, a nyomásmérő egy vízelvezetőn vagy karimán keresztül kapcsolódik a légkörbe.
• Nyomást gyakorol a visszacsapó szelepre a leeresztőcsővel vagy a karima zárva.
• A csap a reseten működik, ha a mérőműszer ki van kapcsolva.

Sharovy vízelvezetéssel

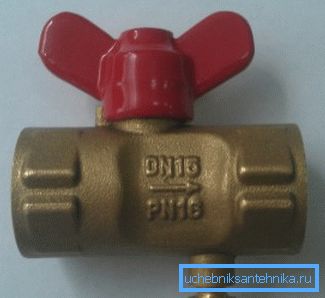

Mint minta, egy háromutas gömbcsapot tartunk egy 11B27p nyomásmérő számára. Érdekes a vízelvezetés megvalósításában. Lényegében van egy szokásos tengelykapcsoló szelep, amelynek hosszúkás teste és egy lefolyónyílása van a stop golyó egyik oldalán.

Adjuk a termék jellemzőit.

Felhívjuk figyelmét, hogy ilyen kivitelezés esetén a háromutas gömbcsap a nyomásmérő számára meglehetősen kényelmetlen a forró vízben és a fűtésben. Csavarja le a vízelvezető csavart forró vízzel.

Sharovy a muftovy ágat

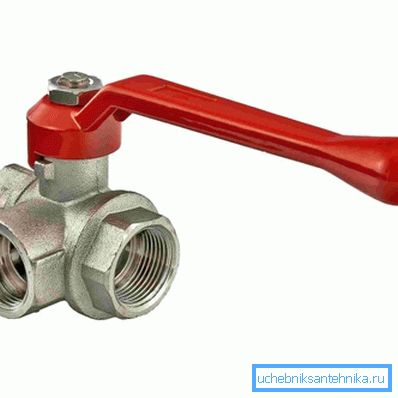

Egy átlagos háromutas kapcsolószelep is használható nyomásmérő szelepként. Ilyen termék például a Valtec VT361N.

A test anyaga és a termék golyója krómozott sárgaréz; a tömítések teflonból készülnek. A környezet maximális üzemi hőmérséklete +150 fok. Figyelemre méltó a gyártó által megadott termék tartóssága - legalább 20 000 ciklus.

telepítés

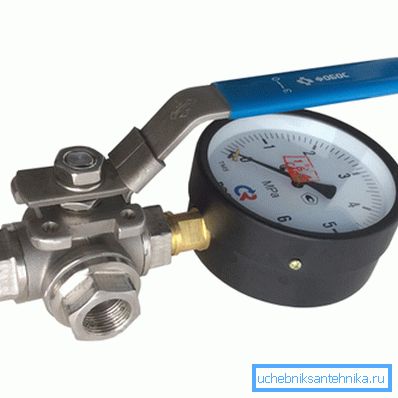

Hogyan szereljük fel a szelepek és a nyomásmérők menetes csatlakozását kézzel történő felszereléskor?

Az utasítás általában normális:

1. A gázhálózatban használt szalag FUM. A szálakat kézzel vagy szerszámmal sodorják, de minimális erőfeszítéssel.

Ügyeljen rá: a szalag FUM tökéletesen tömíti a csővezetéket, de a legkisebb fordított pályán is szivárog.

1. Forró és hideg víz esetén jobb, ha polimer tömítőfonalat (TangitUnilok és analógok) használnak. Hiányában jó eredményt biztosít a szaniterek, amelyeket gyorsan szárító festékkel, tömítőanyaggal vagy lenmagolajjal áztatnak.

szolgáltatás

Az önellátó daruk hibáinak listája több, mint kicsi.

• A parafa szelep lezárásakor nem elegendő nyomás vagy törmelék van, amely a parafa alá esett. Szerelje szét a szelepet, törölje le a dugót és az ülést, majd szerelje össze. A száron lévő anyát csak akkor kell meghúzni, ha az áramlás a tisztítás után megmarad.
• A gömbcsap pálcáján szivárgás jelzi a tömítőgyűrű kialakulását. Ha a szelep csipesz-anyával van ellátva, akkor két-két fordulattal meghúzható.

Ha a tömítést lenyomja a fogantyúval és az alatta levő alátétlemezzel - a szelep zárt állapotában vegye le őket, és helyezze a fóliatömlő több fordulatát a tömítés fölé.

következtetés

Figyelembe vesszük a viszonylag egzotikus típusú szelepek és szerelvények megismerését, melynek keretében a videó hagyományosan további tematikus információkat kínál az olvasónak. Sok szerencsét!
