Háromutas szelep fűtési rendszerekben és padlófűtési

Ebben a cikkben megvizsgáljuk a szelepek jellemzőit. Különösen a működési elvük: egy háromutas szelep például megkülönböztető jellemzőkkel rendelkezik, amelyeknek megfelelően működik. Ezenkívül az eszközök szerkezeti és működési jellemzőiről, valamint arról, hogy hol és hogyan lehet őket alkalmazni.

A cikk témája különösen fontos, mivel a közepes és nagy hosszúságú fűtési rendszerek eszköze olyan hátrányt jelent, mint a hő egyenetlen eloszlása. Ennek a problémának az oka, hogy a hűtőközeg fokozatosan lehűl, miközben áthalad a csővezetéken, ezért hőmérséklete magasabb lesz a fűtőegység közelében, mint a csővezeték legtávolabbi pontján.

A probléma megoldása olyan rendszerek kialakítása, amelyek háromirányú darut használnak.

Alkalmazási jellemzők

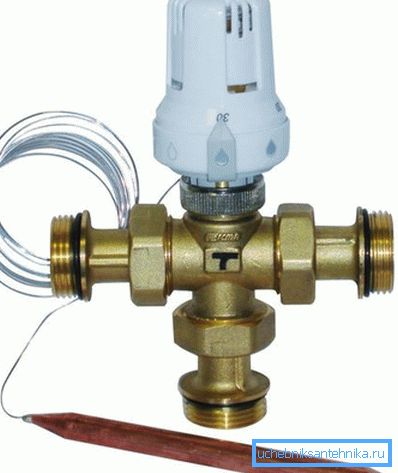

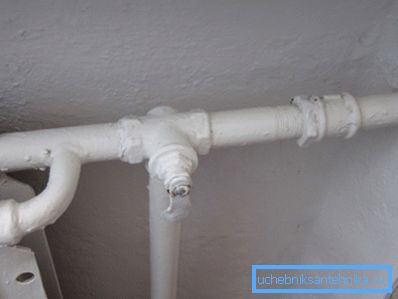

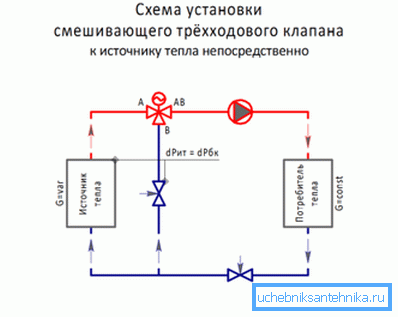

Mint már említettük, egy háromutas szelep kijelölése nagyrészt kiterjed a közepes és nagy hosszúságú fűtővezetékek, valamint a közepes és nagy területű meleg padlóra (lásd még a cikket Háromutas szelep nyomásmérőhöz: az alkalmazás célja, a beszerelési és karbantartási lehetőségek ).

Ez a típusú szelep nem egyszerűen szabályozza a víz nyomását, de lehetővé teszi, hogy azonnal állítsa be a hideg és forró áramlást. A készülék helyes üzembe helyezése és megfelelő működése következtében a hűtőközeg hatékonyabb újraelosztása érhető el zárt rendszerben.

Fontos: A GOST 21345-2005 követelményeinek megfelelően az ilyen típusú zárószelepek az épület fűtési rendszerein kívül kis átmérőjű csővezetékekre is felszerelhetők a gáz-, valamint korrozív és semleges folyékony közegek szállítását követően.

Építési jellemzők

Szerkezetileg a háromutas szelepek záró vagy szabályozó mechanizmussal vannak felszerelve.

A készülék kialakítása olyan elemeket tartalmaz, mint:

• ház, amely rézből, rozsdamentes acélból, öntöttvasból stb. lehet;
• redőny ezt vagy ezt a konfigurációt átmenő nyílásokkal
• kapcsolatokat.

A készülék működését úgy hajtják végre, hogy a lengőkar tengelye körül forognak a kapu szárához. A beállító kar 90 vagy 180 fokban elforgatható egy vagy több nyílás megnyitásához.

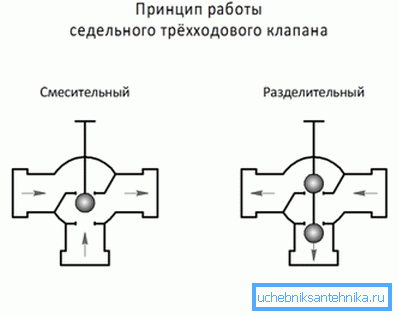

A lendkerék szélsőséges pozíciói úgy vannak kialakítva, hogy lehetővé tegyék a folyadék átjutását egyik vagy másik végére. Ha a lendkerék semleges pozícióba kerül, akkor a víz egyszerre két lyukon halad keresztül, és az eszköz keverőként működik.

Fontos: A háromutas szelep ipari átalakítása, amely a gyújtó vagy robbanásveszélyes légkör szállítására szolgáló csővezeték eszközénél van, speciálisan a lendkerék szélsőséges helyzetében van. A háztartási rendszerekhez szánt zárszerkezetek módosítása nem feltétlenül rendelkezik ilyen korlátozó eszközökkel.

Háromutas típusú szelepek besorolása

A háromutas szelep vagy annak nagyobb ipari partnere, amelynek ára magasabb, több kategóriába sorolható a következő megkülönböztető jellemzők alapján:

• A csavar alakjának megfelelően a kúp alakú, golyós és hengeres módosítások különböznek egymástól;
• Az átfolyó rész típusának megfelelően megkülönböztetik a teljes furatú vagy vizsgálati és kisülő házakat.

Az áthaladással történő módosítások két csatlakozóvezetékkel vannak ellátva, amelyek a csővezetékhez csatlakoznak.

A próba- és kioldószerkezeteket elsősorban különféle egységekbe és kapacitásokba történő beépítésre tervezték. A telepítés és a későbbi üzemeltetés megkönnyítése érdekében a készülék teljes készlete tartalmazza a ravaszt és a csatlakozóvezetéket.

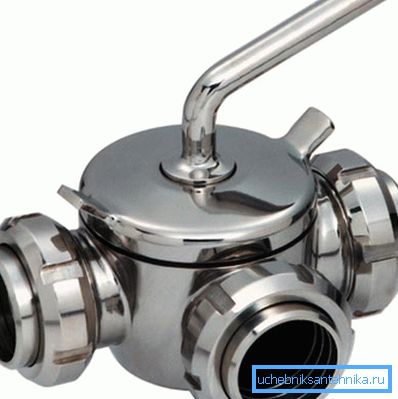

• A forgó elem konfigurációjának megfelelően L-alakú, T alakú és S-alakú csapok vannak megkülönböztetve.

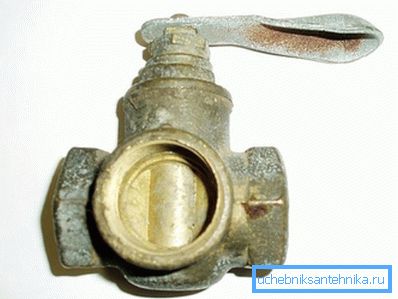

• A csavarszerkezet beépítési módjának megfelelően a feszültség, a mirigy és a parafa módosítása megkülönböztethető. A feszítő típusú daruknál a záródugattyú, amikor le van zárva, a testhez közvetlenül egy anyával van ellátva. Ugyanakkor a töltőszelep-parafa a testhez szomszédos, a tömszelencével és a tömítő tömítéssel együtt.
• Az ipari háromutas daruk fűtött vagy burkolattal ellátott készülékekre vannak felosztva.

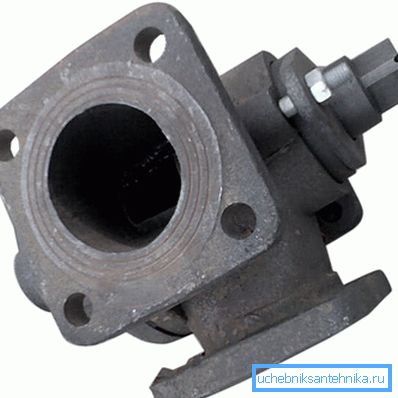

• Az összekötő eszköz típusának megfelelően megkülönböztetik a perem, a tengelykapcsoló, a tsapkovy, a choke-butt, a hegesztési típus módosításait.
• A vezérlés típusának megfelelően különböző verziók vannak kézi és mechanikus, pneumatikus, hidraulikus és elektromos hajtásokkal.

Függetlenül attól, hogy egy kategóriába tartozik vagy sem, az összes háromjáratú darut a stagnáló zónák hiánya, a tartósság, a reteszelőelem megnövekedett feszültsége, kis mértékű hidraulikus ellenállás és a tervezés egyszerűsége jellemzi.

De ugyanakkor ezeknek az eszközöknek bizonyos hátrányai vannak, köztük nagy forgatónyomaték, az esztergagépek meghibásodásának valószínűsége, mivel a hosszú távú működésben ragaszkodnak.

A telepítésre és a működésre vonatkozó követelmények

• A háromutas szelepek vízszintesen vagy függőlegesen is felszerelhetők.
• Amikor a szerelést a saját kezével végzi, gondoskodnia kell arról, hogy a szállított közeg áramlási iránya megegyezzen a készülék testének irányát mutató nyíllal.
• A daru szerelési helyét úgy kell megválasztani, hogy a későbbi üzemeltetés és karbantartás során ne legyen gond a szelephez vagy más szabályozóberendezéshez való hozzáféréshez.
• A hegesztőberendezés használata esetén ügyelni kell arra, hogy a csapok belső üregének megóvása ne csökkenjen a hegesztett léptékben és rácsok belsejében. Ismét meg kell akadályozni, hogy az eset felmelegedjen, és a csővezetékek csővezetékei + 100 ° C felett csatlakozzanak.
• A háromjáratú daru felszerelését és későbbi üzemeltetését a gyártó által összeállított kísérő dokumentációban előírt követelményeknek megfelelően kell elvégezni.
• A szelepek használata rendszeres karbantartást igényel, hogy megakadályozza a szelep lefoglalását.

következtetés

Most van egy általános elképzelésünk arról, hogy egy normál vagy speciális háromirányú hidraulikus daru. Még mindig kérdései vannak a megfelelő felszerelés kiválasztásával kapcsolatban?
