Háztartási vízellátás és szennyvíz: szabályozási
Milyen típusú építési szabályzatot vagy vegyesvállalatot működtetnek a háztartási vízellátáshoz és az épületek szennyvízelvezetéséhez az Orosz Föderációban? E dokumentumok alapvető követelményeinek rövid áttekintését végezzük. Ezenkívül a cikk keretében néhány referenciaadatot adunk meg, és leírjuk a legegyszerűbb módszereket a vízvezetékek számításának elvégzésére. Szóval induljunk el.
A dokumentumok listája
Valójában csak két pontból áll, részben egymást átfedve.
- A fődokumentum - az SNiP a háztartási vízellátásról és épületek szennyvízéről a 2.04.01-85 szám alatt. Jelenlegi kiadását 1996-ban az Építésügyi Minisztérium hagyta jóvá.
- A SP 30.13330.2012 szabályzat ugyanazon SNiP frissített változata. Mivel ez a dokumentum egy későbbi időpontra nyúlik vissza, a kutatás fő témája lesz; azonban nem szünteti meg az SNiP tevékenységét.
Érdekes: a SNiP 3.05.04-85 szerinti épületek külső vízellátását és csatornázását is tervezték és építették eddig, annak ellenére, hogy léteznek újabb SP 31.13330.2012 és 32.13330.2012 szabálykészletek, részben megismételve követelményeit.
A közös vállalat vizsgálata 30.13330.2012
alkalmazási körét
Csak a 75 méter magas épületek vízellátó és vízelvezető rendszereire korlátozódik, ami a 20-25. Emeletnek felel meg.
A dokumentum nem érvényes:
- A tűzvíz csöveken.
- A liftcsomópontokon.
- Speciális vízellátó rendszerekhez (vízellátás orvosi eljárásokhoz, ioncserélt vízellátás stb.).
Általános rendelkezések

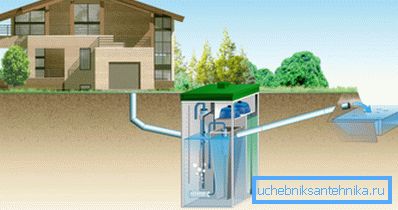

Az épületek központi szennyvízrendszerének jelenlétében az épületek belső szennyvíz- és vízellátó rendszerekkel vannak felszerelve. Ennek hiányában a helyi szennyvíztisztító telepeket használják a szennyvíz tisztítására, amelyet közintézményekkel és kétszintes lakóépületekkel kell kiegészíteni.
Az ipari épületekben a vízellátó rendszer és a szennyvízelvezető rendszer hiányozhat abban az esetben, ha a vállalkozás nem rendelkezik központi vízellátó rendszerrel, és az eltolódott alkalmazottak száma nem haladja meg a 25 főt.
A víz minősége és hőmérséklete
Az ivóvíz minősége meg kell, hogy feleljen a SanPiN 2.1.4.1074 követelményeinek. A termelési igényekhez a technológiai követelmények határozzák meg.
A melegvízellátás hőmérséklete a kiáramlási pontokon 60-75 fok között legyen.
A szerző megjegyzése: a valóságban ez a követelmény sérül, valószínűleg gyakrabban, mint bármely más. A jelenlegi hőmérsékleti ütemterv szerint +8 ° C-nál a fűtési fővezeték bevezetőcsövében lévő vízhőmérsékletnek 46,4 - 53,2 ° C-nak kell lennie. Abban az esetben, ha ebben az esetben a minimum 60 lehet, a szerző teljesen érthetetlen.
Az óvodákban és a bölcsődékben a melegvízellátás hőmérséklete nem haladhatja meg a +37 C-ot.
Nem ivóvizet lehet mellékelni a WC-khez (vizeldék és öblítő tartályok). Alacsonyabb feldolgozási követelmények mellett a köbméter ára lényegesen alacsonyabb lesz.
Vízvezeték rendszerek
- A fűtési főedény melegvízellátása nem kívánatos. Ajánlatos főzni a helyszínen hőcserélőkben és vízmelegítőkben.
- A tűzvízellátás kombinálható a háztartási és ipari ivással.
- A melegvíz-rendszernek keringetnie kell, hogy megtartsa a forró víz hőmérsékletét csaptelep nélkül. Ebből a célból a 4 emelet felett álló épületek csoportjait (3-7 db) csoportosítják; a jumpereket a tetőtérben vagy az apartmanokban helyezik el.
A vízszivattyú pontjai szintjén a nyomásnak meg kell felelnie a következő táblázatnak:
| Eszköz helye | Nyomás, kgf / cm2 |
| Alsó eszköz az épületben | Legfeljebb 4,5 |
| Ugyanez a korábban felépített területeken emelt épületek esetében is | Legfeljebb 6 |
| Felső készülék az épületben | Legalább 2 |

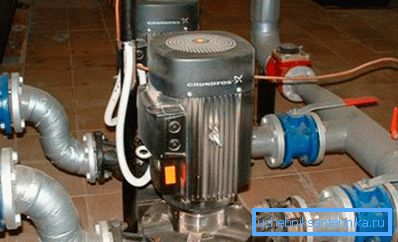

Fontos: egy légkör nyomása megfelel a 10 méteres vízoszlop magasságának. Ennek megfelelően minden, a fenti követelményeknek megfelelő épületet fel kell szerelni közbenső cserével a középső padlókon. A gyakorlatban a csere, ha van ilyen, az alagsorban vagy egy különálló épületben van.

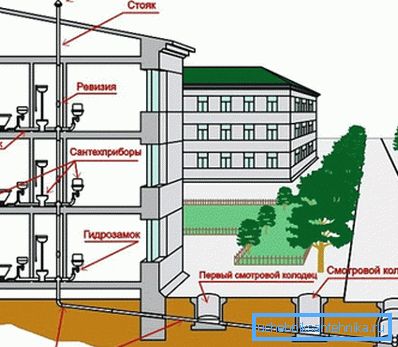

csatornahálózat
A szennyvíz elvezetését gravitációs zárt csővezetékekkel kell megszervezni. A szennyvízvezetékek egyenesen vannak elhelyezve; a fordulatokat a megfelelő fononina kötelező telepítésével végezzük. Az elfogultság állandó marad az egész helyszínen.
Hasznos dolgok
Végül, felajánljuk az olvasó számára egy bizonyos mennyiségű nem szisztematikus információt a vízvezetékek tervezésével, felépítésével és karbantartásával kapcsolatban.

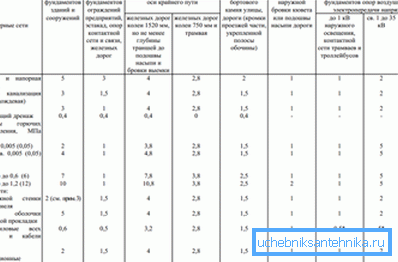

- A vízellátásnak az épület alapjától való távolsága legalább 5 méter legyen.
Azonban: az SNiP 2.07.01-07 szerint, amikor acél vagy műanyag vezetéket helyeznek egy védőburkolatba, az épület vízellátásának távolsága másfél méterre csökkenthető.
- Ha a vízellátó hálózat áthalad az átutazó épületeken, akkor a városi vízhálózat felelősségi körébe tartozik. A lakásügyi szervezet csak akkor köteles hozzáférni az autópályához.
- Az alábbi táblázat segítségével kiszámolhatja a ház vagy apartman vízellátó rendszerének átmérőjét saját kezűleg:
| Belső átmérő, mm | Fogyasztás literenként másodpercenként |
| 10 | 0,11 |
| 15 | 0.35 |
| 20 | 0.7 |
| 25 | 1.4 |
| 32 | 2.3 |
| 40 | 3.5 |
| 50 | 5.9 |
- A csúcs vízfogyasztásának kiszámításához használt utasítások egy másik táblázat használatára korlátozódnak:
| Vízvezeték szerelvény | Fogyasztás literenként másodpercenként |
| WC-csésze (csaptelep) | 1,40 |
| WC-tál (öblítőtartály) | 0.10 |
| Vízcsap | 0.30 |
| Zuhany, mosdó, mosdó | 0,12 |
| Vízfürdő | 0.25 |
- Ha egyidejűleg több pontot is használni kíván, az átáramlást összefoglaljuk. Például egy fürdőkád, egy WC-tál tartály és egy konyhai mosogató lesz 0,25 + 0,10 + 0,12 = 0,47 l / s.
következtetés
Reméljük, hogy a cikk anyaga segíteni fog az olvasónak abban, hogy megtanulja a vízvezetékek és csatornarendszerek tervezésének alapjait. A jelen cikkben szereplő videó további információkat kínál. Sok szerencsét!
