Hdpe daru: a tervezési jellemzők és alkalmazási terület

Napjainkban egyre gyakrabban használnak HDPE - alacsonynyomású polietilénből készült csöveket - hazai és ipari csővezetékek építésénél. Ez az anyag megkönnyíti a hálózatok telepítését, növeli megbízhatóságukat és meghosszabbítja az élettartamot.

A műanyag rendszerek másik előnye a záróeszközök egyszerűsége és gyorsasága. Rendszerint ezek speciális PND csapok és szelepek.

A gömbcsap jellemzői

A legtöbb esetben ezek a szelepek golyóstípusúak.

Alkalmazási kör

A HDPE csövek szerelvényei és csapjai a hálózat különböző részeinek csatlakozási pontjaiban vannak elhelyezve, továbbá - az áramlásvezérlő pontokon.

Figyelj! Garantálják a légmentességet. Ezenkívül lehetőséget nyújtanak a csövek nyitására / zárására, valamint szabályozzák az áthaladó anyagok áramlását. Közülük hideg, forró, agresszív kémiai gázok és folyadékok.

A PND rendszerekben 20/150 mm vagy annál nagyobb átmérőjű golyóscsapokat használnak:

• ivóvíz és műszaki vízellátás;
• csatornázás;
• gázellátás;
• az öntözés;
• technikai és kémiai folyadékok szállítása.

Eszközkonfiguráció és anyagok

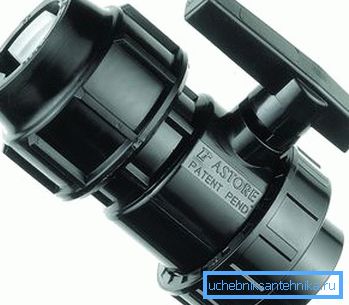

A golyóeszközök különböznek az anyaggyártásban. A leggyakrabban használt műanyag csapok HDPE csövekhez, sárgarézhez és acélhoz.

Tervezés szerint ezek az eszközök ismertek:

• szög;
• kommunikál;
• többjáratú (három vagy több bemenet).

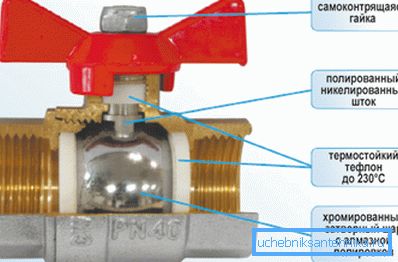

A gömbcsap szabályzó vagy reteszelő eleme két lyukú kör alakú. Ez kapcsolódik a készülék fogantyújához, és a tengelye körül mozog. Amikor a lyukak által a közeg áramlásához viszonyítva helyezkedik el, akkor lehetővé teszi az áramlást, amikor a vak oldal elhelyezésével bezárja.

A meghajtómechanizmus típusai

Többek között a műanyag csövek zárószelepei eltérőek a meghajtómechanizmus elvében.

1. A csővezetékek kis keresztmetszetével rendelkező háztartási hálózatokban az áramlások átfedik a PND 25, 32, 50, stb. Csövek csappantyúit manuális vezérlési módszerrel. Ie a fogantyúkat csak kézzel forgatja. Ez a módszer a hozzáférhető helyeken felszerelt csővezetékekre jellemző. Ennek alapján a daruhoz való hozzáférési pontokat kiegészítő védelemmel kell ellátni - kerítéssel vagy reteszelő mechanizmussal.
2. Elterjedt eszközök és eszközök. Egy ilyen működtetőegység növeli a kézi erőt, ezáltal megkönnyíti a daru helyzetének megváltozását.

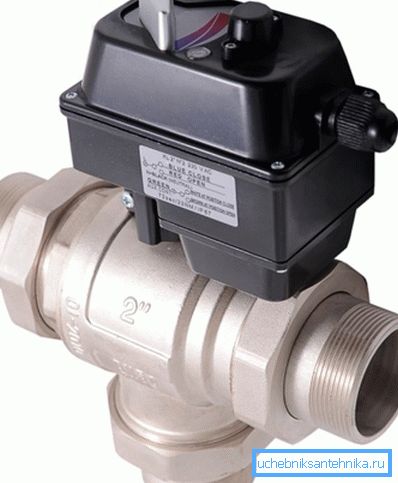

1. A 150 mm-es vagy annál nagyobb keresztmetszetű vezetékek nem átfedik a saját kezüket. Ebben az esetben alkalmazzon automatikus vagy mechanikus hajtástípusokat.

A menedzsment módszere lehet:

• hidraulikus;
• elektromos;
• pneumatikus.

Figyelj! Ezek az eszközök bizonyos feltételeknek megfelelően távvezérlést, vagy teljes mértékben automatizálhatják a csővezeték bezárását / zárását. Például - a beállított levegő hőmérséklete.

Telepítési módszerek

A daru 63 PND vagy más rész felszereléséhez több módszert kell alkalmazni.

1. Butt vagy termisztoros hegesztés biztosítja a legmagasabb feszességet az ízülethez. A daru ugyanabban az időben nem bontható fel és újra felhasználható.
2. A karimacsatlakozás lehetővé teszi, hogy többször is használhassa a szelepet, és speciális eszköz használata nélkül változtassa meg a készüléket. A csövek karimájához tartozó szelepek csak két rendelkezéssel rendelkeznek: "nyitott" és "zárt". Ez kiküszöböli az áramlás beállítását. Az ilyen daruk rozsdamentes acélból vagy öntöttvasból készülnek. Nagy átmérőjű rendszereken használhatók: gáz, olajvezetékek stb. Az eszközök nagy szilárdságúak. Testük két elemből áll, vagy öntött.

1. A tengelykapcsoló gáz, fűtő és vízellátó hálózatok esetében legfeljebb 45 mm átmérőjű. Az ilyen szelepek a HDPE 32 csövekhez és más szakaszokhoz könnyen felszerelhetők és könnyen kezelhetők.

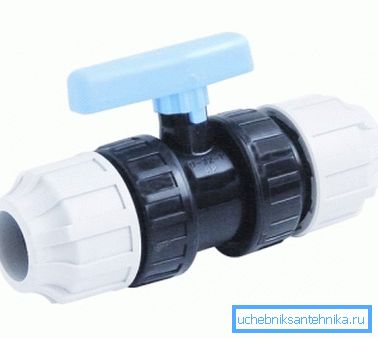

2. A szerelvény vagy tömörítés golyóscsapja karmantyúkkal és anyákkal van felszerelve. A csatlakozások pontjai tömítéssel vannak lezárva. A kapocscsatlakozás lehetővé teszi az eszközök többszörös használatát.
3. Lehetséges és a daru együttes felszerelése. Ebben az esetben ugyanazon keresztmetszetű elemek hegesztését alkalmazzák például 32-32 és karimák.

Előnyei és hátrányai a golyóscsapok

A műanyag csövek gömbcsapjainak előnyei az alábbiak.

1. Hosszú élettartam.
2. A HDPE-daruk megbízhatósága a garantált áramlás-kikapcsolás és a teljes tömítés révén fejeződik ki.
3. Az eszközök áramlásszabályozóként használhatók.
4. A készüléknek minimális része van. Ennek következtében az ára nem túl magas, és a kudarc valószínűsége csökken.
5. Az áramlás nagyon gyorsan blokkolható. Ez biztosítja a maximális hálózati menedzsment hatékonyságot.
6. A daru felszereléséhez (kivételesen hegesztett felület) a speciális felszerelést, inkább a szokásos kulcsokat nem szükséges elvégezni.

Az eszközök hátrányai.

1. A korlátozott méretű vonalzó. Minél nagyobb a csőszakasz, annál nehezebb megtalálni a gömbcsapot.
2. Ha a készüléket az áramlás beállítására használják, és nem teljesen átfedik, működés közben nyomásmentesíthető. Ez annak a zavaró golyó deformációjának tulajdonítható, amely a hálózatban lévő gáz vagy folyadék hatását érzékeli.
3. Az utasítás figyelmeztet arra, hogy az ilyen eszközök legfeljebb 10 bar nyomású gázvezetékekben és a 16 bar-ot meg nem haladó vízellátó hálózatoknál használhatók.

következtetés

A HDPE-ből készült csövekhez tervezett daruk lehetőséget biztosítanak arra, hogy optimális feltételeket teremtsenek a folyadékok és gázok szállításához. A különböző modellek miatt minden típusú csővezetékhez választható.

A cikk ebben a cikkben segít megérteni a témát.
