Hdpe gömbcsap és jellemzői

Jelenleg a különböző célokra szolgáló kommunikációs vonalakat gyakran használják kisnyomású polietilén csövek (HDPE). Telepítésük speciális szerelvényekkel történik, amelyek gömbcsapokat tartalmaznak. Ezután megfontoljuk, hogy ezek a termékek, milyenek és mi a jellemzőik.

A PND gömbcsapok jellemzői

A műanyag gömbcsapok a HDPE csövekhez olyan elzáró szelepek, amelyeket úgy terveztek, hogy teljesen leállítsák a csővezetéken keresztül szállított folyadék áramlását. A golyót azért hívták fel, mert a reteszelő mechanizmus gömb alakú, átmenő lyukkal.

A labdát 90 fokban lehet elforgatni a testben, ami lehetővé teszi, hogy megnyitja vagy becsukja a folyosót. A reteszelő mechanizmus helyzetét egy kar segítségével szabályozzák. A nagy átmérőjű (150 mm vagy több) daruknál a reteszelő mechanizmust elektromos, pneumatikus vagy hidraulikus működtetők vezérlik.

Ezeknek az eszközöknek az esetét HDPE-ből készítik, azaz. ugyanaz az anyag, mint maga a csővezeték. A reteszelő mechanizmus leggyakrabban a gyártók polipropilénből vagy más típusú műanyagból készülnek.

méltóság

A vizsgált szelepek számos pozitív tulajdonsággal rendelkeznek, amelyek között szerepelnek:

• Tartósság - a termék legfeljebb 25 évig tarthat. A tartósság nagymértékben függ a termék működési körülményeitől.
• Megbízhatóság az egyszerű tervezés miatt.
• Alacsony ár az olcsó anyagok miatt.
• Alacsony tömegű termékek.
• Nagyfokú tömörség.
• Mivel az eszköz műanyagból készült, ez nem tartozik a korrózió, amellett, hogy alig kivált csapadékot.

hiányosságokat

Az objektivitás szempontjából a szóban forgó eszközök egyik hátránya:

• Nem használható az áramlás beállításához, mivel ebben az esetben gyorsan meghibásodnak.
• Mint a többi HDPE szerelvényhez hasonlóan, kisebb nyomásra tervezték őket, mint a csövek fémszerelvényei.
• A növekvő hőmérséklet csökkenti a készülék erősségét.

Figyelj! Mielőtt műanyag golyósorsót használna a HDPE csövekhez, győződjön meg róla, hogy azok jellemzői megfelelnek a felhasználási feltételeknek.

A HDPE szelepek típusai

Amellett, hogy a vizsgált eszközök átmérõjûek, különbözõ beépítési módokra is tervezhetõk:

• Collet (tömörítés);
• perem;
• Weld.

Az alábbiakban részletesen megnézzük az egyes típusok jellemzőit.

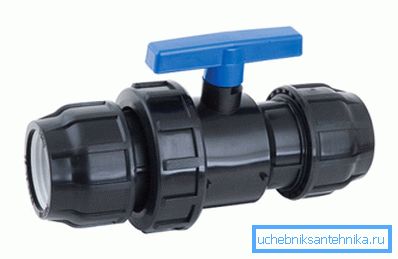

befogógyűrű

Ezeket az eszközöket kis átmérőjű csövekhez használják - 20 mm - 110 mm. Fő jellemzője a könnyű telepítés, amely kézzel is elvégezhető speciális berendezések használata nélkül és az ilyen készségek nélkül.

Figyelj! A kvalitatív módszerrel a szerelés a csapot Collet társcső kell vágni pontosan merőlegesek a velük tengelyre és letörés több milliméter, amint az a fenti reakcióvázlaton.

Ez a zárószelep rendszerint háztartási vízvezetékekben használatos. Ezeknek az eszközöknek a fő jellemzői a következők:

Az eszközmodelltől függően a specifikációk kissé eltérhetnek. Általában azonban megfelelnek a táblázatban szereplő adatoknak.

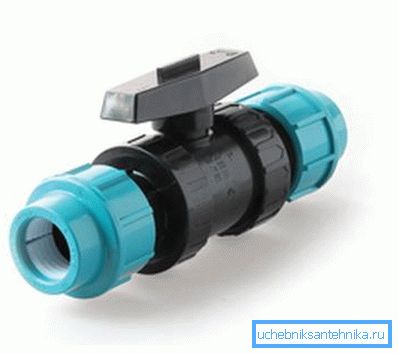

Azt kell mondanom, hogy a kompressziós szelepek mind a be- és kimeneti csövek azonos méretével rendelkezhetnek, például 32-32 mm-re, és eltérőek lehetnek. a különböző átmérőjű csövek közötti adapterként szolgálhatnak.

peremes

A karimás gömb PND szelepeket nagy átmérőjű csővezetékekhez használják (legfeljebb 315 mm-ig). Csatlakoztatásukat a csővezetékkel a karimák csavarjai hajtják végre. Összecsukhatóként ez a kapcsolat összecsukható.

A korábbi eszközöktől eltérően a karimás szelepek nagyobb nyomást képesek ellenállni. Gyakran ezeket a szelepeket a vegyiparban használják, mert ellenállnak a savaknak és a lúgoknak, és nem korróziónak vannak kitéve.

Weld

Ezt a csatlakozási módot olyan esetekben alkalmazzák, ahol a szorosság biztosítására van szükség. A telepítési utasítások ebben az esetben bonyolultabbak.

A hegesztést kétféle módon lehet elvégezni:

• csikk - speciális hegesztőgép segítségével, amely két hegesztett alkatrész végeit megolvasztja. Ezt követően a részek nyomás alatt állnak.
• Elektrofúziós módszer - az ebben az esetben összekapcsolandó részek felületének hevítése olyan alakú részek segítségével történik, amelyeken keresztül a fém spirál elhalad. Ennek eredményeképpen a csatlakoztatandó részeket és az elektromos csatlakozást össze kell hegeszteni, biztosítva a megbízható kapcsolatot.

Itt talán mindenféle műanyag golyóscsap.

következtetés

A polietilén gömbcsapok megbízható elzárószelepek, amelyeket különböző típusú HDPE csövekhez használnak. Amint kiderült, a vonal céljától és átmérőjétől függően különböző módon szerelhetők fel.

A cikkből származó videóból megtudhatsz néhány további információt erről a témáról.
