Hogyan juthat be víz a kútból egy házba - a munkák egész

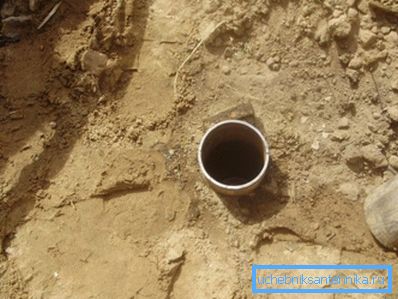

Az önálló vízellátás szükséges, de nagyon fontos dolog. Nemcsak fejleszteni kell a forrást, hanem biztosítania kell a megszakítás nélküli vízellátást a szükséges nyomás-, kémiai és térfogati paraméterekkel. Megmondjuk, hogyan kell a kútból a vizet a házba vinni saját kezével, valamint hogyan kell csatlakoztatni és beállítani a szükséges felszerelést.

Autonóm vízellátó rendszer

Amiből áll

Az autonóm vízellátó rendszer olyan eszközök, amelyek biztosítják a víz kútból történő kijuttatását, szállítását, felhalmozódását, a szükséges nyomásparaméterek megteremtését, valamint a rendszer minden elemének kezelését és koordinálását.

A modern technikai és anyagi képességek lehetővé teszik egy teljesen önálló és automatizált vízellátó rendszer létrehozását, ezért ezt az opciót fogjuk figyelembe venni.

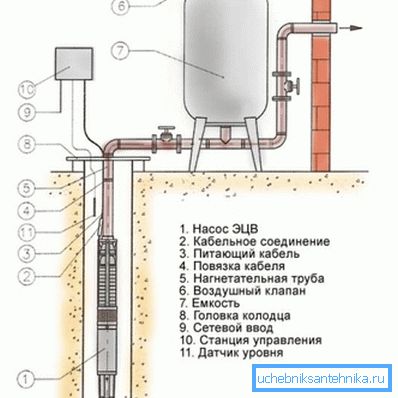

Tehát a leeresztett csővezeték összetétele magában foglalja:

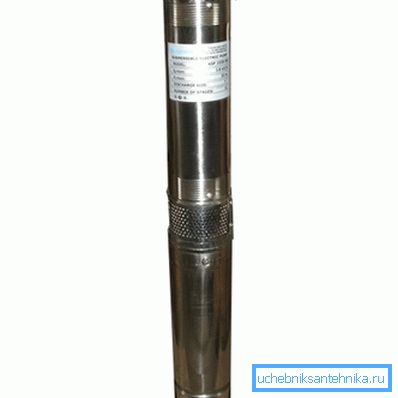

1. Mélysugárzó szivattyú. A legtöbb kutak mélysége meghaladja a 8 métert, ezért a merülőegységet kell használni;
2. Kétoldali külső menetes, visszacsapó szelep és csatlakozó, amely összeköti a szivattyú kimenetét az emelőcsővel;
3. Vízvezeték. Fontos, hogy olyan terméket válasszunk, amely ellenáll a nyomásnak a kút mélysége alapján, jobb fém-műanyag vagy polimer modelleket használni, javasoljuk az alacsony nyomású polietilén (HDPE) csöveket;
4. A szivattyú motorja és a lezárt bemenet (nedvességálló csatlakozóblokk) tápkábelje;
5. Szerelés függőleges csővezetékről vízszintes csőre való átmenethez. Ez lehet térd vagy póló, a csővezeték jellemzőitől függően;
6. Fejtér kutak. Ez a termék egy tömített fedél a csavaros kapcsokon, csővezetékek és kábelek kapcsán, valamint a biztonsági kábel rögzítői;
7. Vízszintes cső a forrásból a házba történő szállításához. Itt is jobb ugyanazt az átmérőjű PND csövet használni;
8. A vevőkészülék összekötésére szolgáló szerelvények: forgócsatlakozók, sarokszűrők, mellbimbók. A csövek konfigurációjától függően ez a készlet változhat;
9. Hidraulikus akkumulátor (vevő) 200 liter. Jobb, ha műanyag termékeket használnak egy membránnal, amely nyomásmérővel és nyomáskapcsolóval rendelkezik;
10. Mágneses indító, amelynek csatlakozói a szivattyú tápfeszültség áramkörét zárják / nyitják. Az indítót a vevőegység nyomáskapcsolójának működtetésével vezéreljük. Nagy indítóáramú nagy teljesítményű szivattyúk indításához;
11. Szivattyúvezérlő állomás, amely lehetővé teszi a készülék kézi indítását és újraindítását;
12. Vízszint-érzékelő a kútban és a szivattyú vészkikapcsoló reléje, amikor a vízszint a megengedett szint alá esik.

Figyelj! A merülő szivattyú és a vezérlés automatizálási elemeinek a legmagasabb minőségűeknek kell lenniük, ezért nem ajánljuk kétes gyártók termékeinek megtakarítását és vásárlását.

Merülő és szivattyú csatlakozás

Menjünk le az üzletbe.

Először össze kell állítania a víz felemelésére szolgáló rendszert:

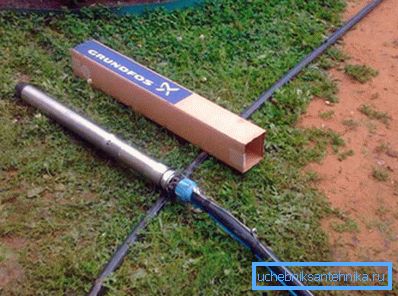

1. Vesszük a szivattyút, és a kimeneti nyílásunkban a mellbimbót egy külső menetsel sodorjuk. Ezután csavarjuk fel a visszacsapó szelepet a csonkra, és csavarjuk rá a csatlakozót, hogy csatlakozzunk a PND csőhöz (a tengelykapcsoló általában 32 / hüvelyk);

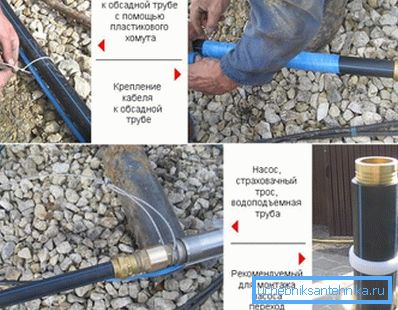

1. Csatlakoztassa a tengelykapcsolót egy vízcsővel, előre méretezve. A motor tápkábelét a cső mentén kell elhelyezni, és rögzíteni kell a szalaggal vagy bilincsekkel 2-3 méterenként;

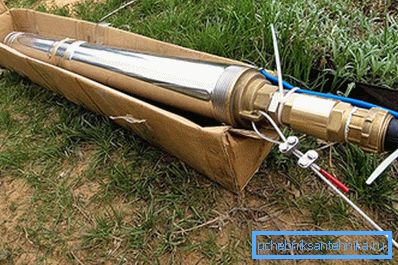

1. A szivattyúházon lévő szerelési nyílásokon keresztül egy biztonsági kábelen keresztül (általában mellékelve) kell rögzíteni és rögzíteni kell a csavarokat két klipszel;

1. Vesszük a szivattyút, és óvatosan letesszük a csőbe a kútba, próbáljuk meg nem érinteni a burkolat falát. Az alsó távolság legalább 1 - 2 méter. A kútban lévő dinamikus vízszintnek legalább 5 méterrel a szivattyú felett kell lennie;

1. A cső felső vége a kútfej lyukába van beillesztve és be van húzva, egy kábellel is megérkezünk. A biztonsági kábel egy speciális gyűrűhöz van csatlakoztatva a felső sapka alján;

1. A kábelt 220 V-os hálózathoz csatlakoztatjuk, és teszteljük a szivattyút. Ha a víz nem megy azonnal - húzza ki a szájából a csőből, a visszacsapó szelep nem működhetett a rendszer levegője miatt;

1. Ha a víz megy - ez azt jelenti, hogy az első szakasz befejeződött.

  Figyelj! Ha a szivattyú már fel van szerelve egy visszacsapó szeleppel, akkor jobb, ha egy sárgaréz termékkel duplikálják, mivel sokkal megbízhatóbb: egy jó szivattyú ára túl magas a kockázathoz.

Földalatti csővezeték

Most, tényleg, hogyan lehet vizet kapni egy házból. Ezért célszerűbb polietilénből készült csövet használni, mivel tekercsekben kerülnek forgalomba, és lehetősége van arra, hogy a kívánt hosszúságú szegmenst válasszák a szükségtelen ízületek elkerülése érdekében.

Hasznos lehet továbbá a PND csövek forgatható csatlakozása és további szerelvények készlete. Csak minőségi termékeket használjon, javasoljuk, hogy hagyja abba az olasz gyártók választását.

Tehát a kútról a házba történő csövezésre vonatkozó utasítás:

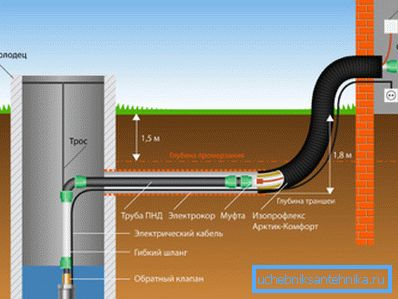

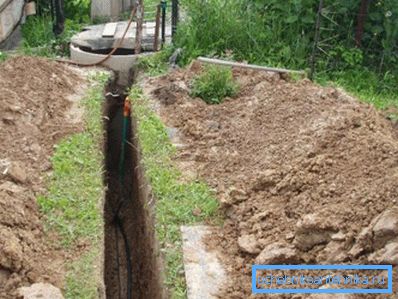

1. A talajfagyás mélységében (minden térségnek sajátja van, Oroszország középső szalagja kb. 5 méter) ásunk egy árokot a kútból a házba. Jobb, ha a kommunikációt a legrövidebb egyenes vonalban kell elhelyezni, mivel akkor nem lesz szükség a forgó dokkolóállomásokra, és az anyagok fogyasztása alacsonyabb lesz;

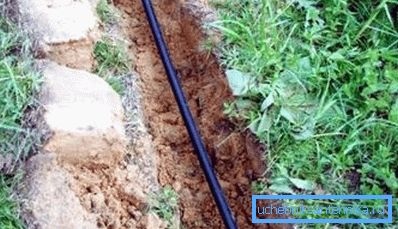

1. Az árok alján egy 10-20 cm magas homokréteget öntünk, enyhe előfeszítéssel a kút felé (1% elég). Egy csövet tettünk az ágyra;

1. A tömlő egyik végét feltörjük a ketrecbe, és egy térd és szerelvény segítségével egy emelőcsővel kösse össze;

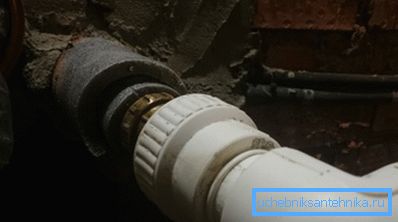

1. A második végét egy speciális lyukba kezdjük a ház vagy az alap alapozásában, a belépési pontot egy műanyag hüvellyel szállítjuk, és óvatosan szilikonnal vagy más tömítőanyaggal lezárjuk;

1. A csövet egy homokréteg borítja, hogy 15 cm magasságig takarja le, majd az árok földdel borított. A földön levő kő nem eshet le, a töltőanyag nem képes.

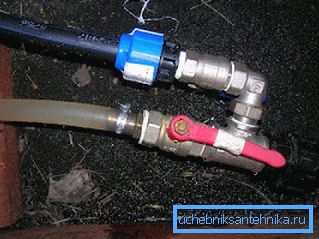

1. A csővezeték alsó részében jobb, ha a kútból kijut egy vízleeresztő szelepet a tél megóvása esetén.

  Figyelj! Ha a csővezeték mélyül a talaj fagyásának szintjénél, akkor azt speciális habpolisztirol burkolattal kell szigetelni, amelybe jobb a hőfokkapcsolóval összekötő fűtőkábel behelyezése. Is érkeznek egy bemenet, amely a felületen vagy közel van.

Vevő csatlakozás

Mint már említettük, a vízellátó rendszernek nemcsak a fogyasztónak kell vizet biztosítania, hanem biztosítania kell az egészségügyi berendezések normál működéséhez elfogadható nyomást és teljesítményt is. A búvárszivattyú elég magas nyomást képes létrehozni, de instabil, és a szelep hirtelen reteszelésével hidraulikus sokk keletkezhet.

Továbbá, ha a szivattyú közvetlenül a vízellátáshoz van csatlakoztatva, akkor a szivattyú motorja bekapcsolódik minden egyes vízvezeték-szerelvénynél (mosogató, mosogató, mosdó, WC, stb.). Ez hátrányosan befolyásolhatja a motor élettartamát, a szivattyú mechanizmusait, valamint a relé vagy indító kikapcsolási pontjait.

Ezért szükség van egy hidrogén akkumulátornál, amely felgyülemlik a nyomás alatt lévő vizet, és átadja a fogyasztónak. Ha a készülék tartályában lévő nyomás egy bizonyos szint alá esik, akkor a nyomáskapcsoló aktiválódik, amely lezárja a szivattyú motor tápfeszültségét, és szivattyúzza a szükséges vízmennyiséget. Ha a tartály kapacitása legalább 100 liter, akkor átlagos családok számára a szivattyú kezdete kicsi lesz, és hosszú ideig tart.

A vevő tartályának térfogatát rendszerint a csaptelep 20 literes aránya alapján számítják ki, beleértve a WC-t, az öntözőberendezéseket és mások.

Megálltunk, hogy bejussunk a csőbe a házba. Menj előre:

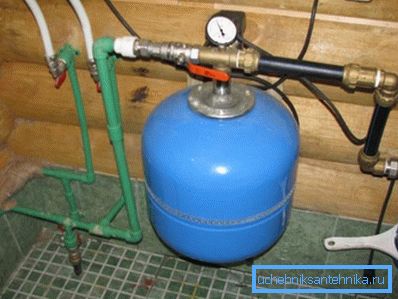

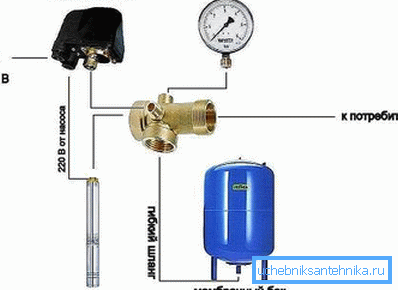

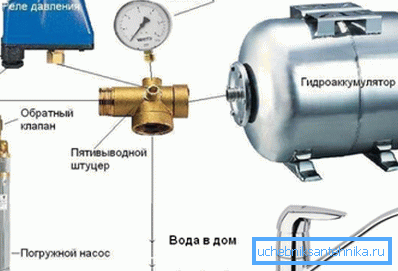

1. A csőbe történő belépés egy 5 pólusú csatlakozóval csatlakozik. A tengelykapcsolót egy hüvelykes furatú szeleppel lezárjuk a mellbimbó segítségével egy kupakanyával;

1. A vevőegység bemenetén egy sarokhajlást kavargunk, amelyet a kívánt hosszúságú csőszakaszral terítünk ki. Ha lehetséges, a cső és a könyök helyett rugalmas tömlőcsapot használunk;

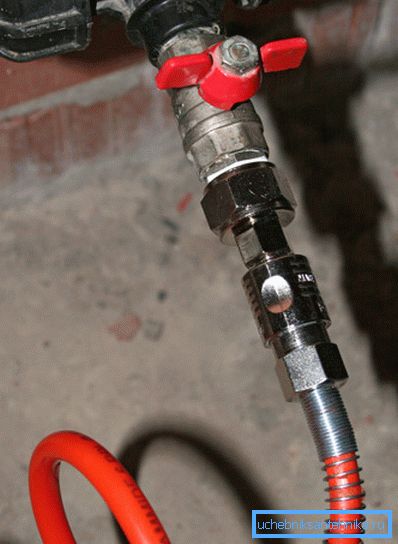

1. A vevőcső vége egy gömbcsapon keresztül van csatlakoztatva, amelyhez bármilyen szabad hüvelykes furat van. Ha csaptelepet használ, akkor a végét egyszerűen egy adapteren ("amerikai") csavarja be a fúvóka nyílásába;

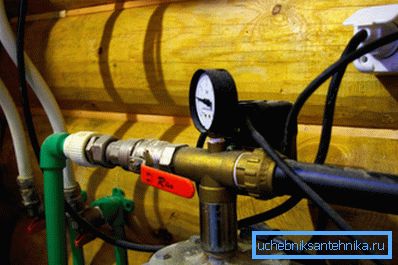

1. A lyukba? hüvelyk csatlakoztassa a nyomásmérőt;
2. Egy üres helyre? inch kapcsolja be a nyomáskapcsolót;

1. Az elosztó kapcsolószerkezet fennmaradó szabad töltött lyukja egy szelepen keresztül van csatlakoztatva, amely a kupakkal ellátott anyát a fogyasztóhoz vezető vízellátáshoz kapcsolja;

1. A szivattyú tápkábelét a reléérintkezőkhöz csatlakoztatjuk, amelyek elindulnak és leállnak. A kapcsolási áramkör egyszerű és leírható a relé utasításaiban. Ha indítóra van szükség, akkor a tekercset reléken keresztül táplálják, és a szivattyú az indítószerkezethez csatlakozik;

1. Ezenkívül a szivattyúkábelt egy kézi kapcsolóval tápláljuk be, amely a motor indítóáramához van kialakítva, dupla szélességgel;

1. A manuális kapcsolókapcsolóval elindítjuk a szivattyúberendezést és várjuk, amíg a tartály megtelt, és a rendszer automatikusan kikapcsolja a szivattyú motor teljesítményét. Figyeljük a nyomást a nyomásmérőn. Ezután több csapot nyitunk és hagyjuk a vizet leengedni, amíg a rendszer újra el nem indítja a szivattyút, és rögzíti a nyomásértéket is;

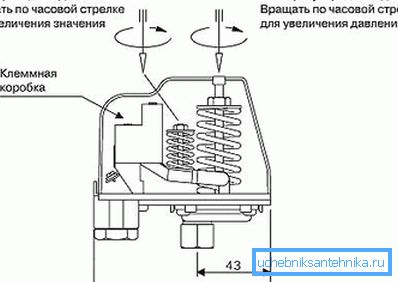

1. A kapott értékeket összehasonlítjuk a vevő útlevél jellemzőivel, és ha szükséges, állítsuk be a relét.

következtetés

Az önálló vízellátó rendszer telepítése nagyon felelős feladat, amely sok szakaszból áll. Mindazonáltal a munkák teljes komplexuma függetlenül elvégezhető a kézikönyvünkben szereplő pontok követésével (megtanuljuk, hogyan kapjunk egy szivattyút egy kútból).
