Hogyan mérjük meg a vízvezetékeket: mindent, amit tudni kell

A vízvezetékek körébe tartoznak a különböző méretű termékek. Annak érdekében, hogy ne kerüljenek kellemetlen helyzetbe, amikor a megvásárolt alkatrészek nem illeszkednek a szekcióhoz vagy más paraméterekhez a már telepítettekhez, fontos, hogy minden vízvezeték-szerelő ne csak a leggyakoribb csőátmérőket ismerje meg, hanem azért is, hogy helyesen tudja őket mérni. Cikkünket ezekre a kérdésekre fordítjuk.

Az egészségügyi berendezések méretei

Alapvető paraméterek

A víz- és gáztermékek mérettartományának elemzését megelőzően, amelyet a megfelelő állami szabványok és SNiP-k adnak meg, meg kell értenünk, hogy mely paraméterekre fogunk működni.

Ezen részek mérésekor a következő értékekre van szükségünk:

• D - átmérőjű. Ez azt jelenti, hogy a távolság a legtávolabbi pontok között van a külső felületen.
• Doo - feltételes át. A feltételes átjáró nagysága megegyezik a cső belső csatorna átmérőjével, egy meghatározott értékkel kerekítve, bizonyos fokú pontossággal.

Figyelj! A nemzetközi jelölésnél a D és Dn szimbólumokat használjuk a külső átmérő és a feltételes átjáró jelölésére.

• s - falvastagság. Minél magasabb ez az érték, annál tartósabb lesz a szerkezet, és annál nagyobb a nyomása a csőnek.

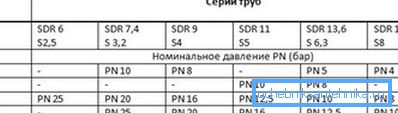

Ezenkívül az adott modell képességeinek teljes körű felmérése érdekében az úgynevezett szabványos képarányt (SDR) használják. Ezt az értéket a következő képlet adja meg:

SDR = D / s

Általánosságban az SDR értéket lapos értékekre kerekítik, ami lehetővé teszi, hogy könnyen kiválaszthasson egy olyan anyagot, amelynek a belső nyomásnak ellenáll.

Hüvelyk vagy milliméter?

Egy másik fontos pont a metrikus és a hüvelykes csőméretek közötti arány meghatározása. Úgy tűnik, hogy semmi sem egyszerűbb - csak csövecskék a cső átmérője hüvelyk méretben (kb. 25,4 mm), és megkapjuk a kívánt eredményt, de gyakorlatilag mindegyik kissé bonyolultabb.

Az a tény, hogy a hüvelyk a külső átmérőre vágott csöveket jellemzi, és a csövek kiválasztásánál (különösen fémtermékek műanyag cseréjénél) a belső átmérő fontos.

Így a professzionális vízvezetők használják a normál arányokat:

• Vízvezeték 1 2 hüvelyk - feltételes átjáró 15 mm, külső átmérő 20-22 mm.
• Vízvezeték 3 4 -es cső 20 mm-es, külső rész 25-27 mm.
• Inch termék - 25 és 32 mm.
• Vízvezeték 1 1 2 - 40 mm-es feltételes átmenő, a falvastagságtól függően átmérője 45-50 mm.

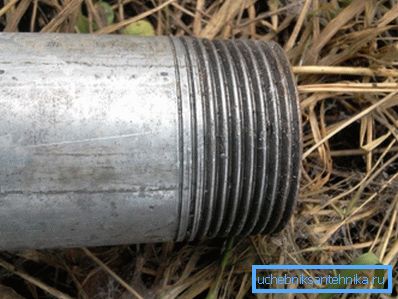

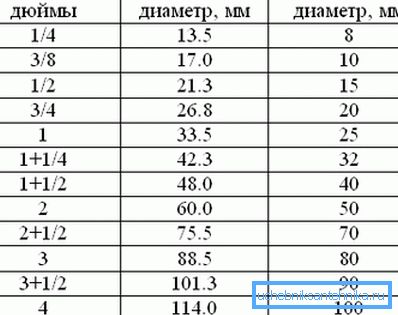

Szintén cikkünkben táblázatokat adunk a munkában leggyakrabban alkalmazott csövek hüvelyk és metrikus méreteinek arányairól.

kapacitás

Néha a kommunikáció kialakításában használt alkatrészek kiválasztásához meg kell ismerni egy bizonyos átmérőjű cső kapacitását.

Ez az érték azt jelzi, hogy mennyi folyadék juthat át a belső csatornán egy egységnyi idő alatt, és az alábbi tényezőkön alapul:

• Anyag, amelyből a csövet készítik.
• Termékforma (kerek / profil).
• A feltételes átjáró átmérője.
• A kontúr teljes hossza.
• A lejtő jelenléte és mértéke.
• Rendszernyomás

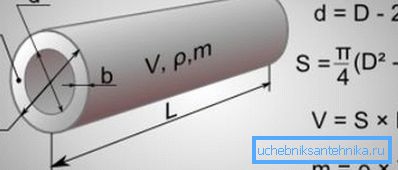

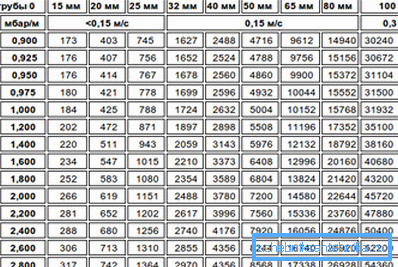

Az érték kiszámításához általában nehézkes képleteket használnak, mivel a vízvezeték-szerelők általában vagy szabványos, időigényes megoldásokat használnak, vagy táblázatos értékeket használnak. Így egy ilyen táblázat szerint a vízvezeték átfolyása 100 mm, a folyadék mozgási sebessége 0,3 m / s, és a 90 Pa / m-es nyomás 30 000 kg / h.

Figyelj! Annak érdekében, hogy ne végezzen el saját számításokat, letölthet egy speciális számológépet.

Mérési módszerek otthon

Számos módon mérheti meg a csövet saját kezével:

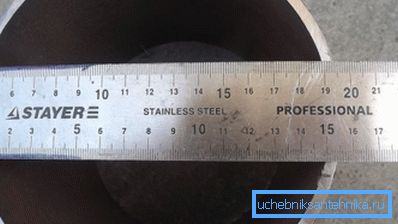

• Ha a terméknek elég nagy átmérője van, akkor a legegyszerűbb módja egy rugalmas mérőszalag alkalmazása (a szabómérő tökéletes). Csavarja fel a szalagot a cső körül, és mérje meg a kerületet a legszélesebb részen. Ezután kiszámítjuk az átmérőt, osztva a kerületet a "Pi" számmal, megközelítőleg 3,1416 értékkel.

Figyelj! Mivel a szabványosított részeket a mindennapi életben használják, az utasítás azt javasolja, hogy egyszerűen osztsuk meg a kerületet 3-mal: a pontosság elégséges lesz.

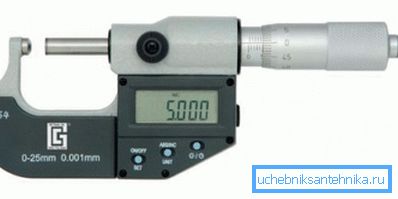

• A kisméretű átmérőjű csövek működtetéséhez egy csipet vagy mikrométert használhat. Ha állandóan hasonló feladatokkal szembesülsz, akkor jobb, ha egy modellt vásárolsz egy elektronikus kijelzővel: az ára kissé magasabb, mint a standard mérőké, de összehasonlíthatatlanul kényelmesebb használni.
• A féknyereg segítségével meghatározhatja a termék belső átmérőjét is. Ehhez több helyre szeletben mérjük a falvastagságot, kiszámoljuk ennek a paraméternek az átlagát és kétszer vonjuk le azt a külső átmérő beállított értékétől.

• Végül a probléma megoldásához grafikus programokat használhat. A mérendő csőhöz egy vonalzót vagy egy objektumot kell alkalmazni, melynek korábban ismert dimenziói vannak (például egy matchbox). Fényképezzük a terméket, majd számítógépprogramokkal korreláljuk a szabvány méreteit a cső méreteivel.

Figyelj! Leggyakrabban ezt a technikát alkalmazzák nagyméretű tárgyakhoz, valamint csövekhez, amelyekhez nagyon nehéz hozzáférést biztosítani.

következtetés

Tudja meg, mi a termék előttünk - egy vízvezeték 50 mm, 60 mm vagy 1 1/2 hüvelyk - többféle módon. És minél pontosabban mérjük, annál nagyobb a valószínűsége annak, hogy megfelelő részt választunk a kapcsolat vagy csere céljára. Ebben a cikkben többet megtudhat a csőtermékek mérésének elveiről.
