Hogyan válasszunk szivattyút a kútnak

A szivattyú kiválasztásánál a víz folyamatos vízellátásától függ a szükséges nyomás és áramlás. Számos különböző modell és típus létezik a piacon, de mielőtt kiválasztaná a szivattyút egy kútra, meg kell találnia, hogy milyen különbségek vannak közöttük.

A szivattyú kiválasztása a fúrás vége és a víz szivattyúzása után történik. A belföldi kutakból a víz vízhez történő juttatásához centrifugális vízszivattyúkat használnak, amelyek felszínre és merülésre oszthatók.

Merülő centrifugális és vibrációs szivattyú

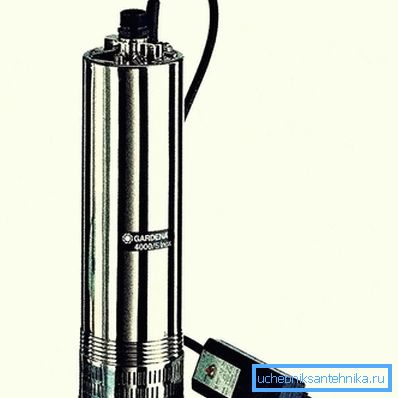

A kutakhoz gyakran használnak merülő centrifugális mélytengelyű szivattyúkat, amelyeket elektromos motor hajt. Az ilyen egység munkapozíciója függőleges, a szivattyú maga az elektromos motor felett helyezkedik el. Ezek közvetlenül a kútba vannak felszerelve, hogy 10 m vagy annál mélyebb mélységű vizet biztosítsanak. A modern búvárszivattyúk kompakt méretűek, hengeres alakúak és nagy hatásfokúak.

A centrifugálszivattyú működési elve a forgó járókerék lapátjainak erő kölcsönhatásán alapul, körülötte folyó vízzel.

Az aszinkron szivattyúmotorok a szivattyú teljesítményétől függően egyfázisúak és háromfázisúak lehetnek.

A merülő szivattyúk nagy szilárdságú öntöttvasból, rozsdamentes acélból készülnek és nagy teljesítményűek, magas széntartalmú vizeket szivattyúzhatnak magas homoktartalommal akár 180 g / m³.

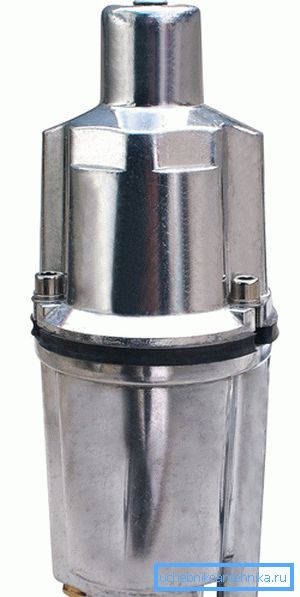

A vibráló merülő szivattyút általában homokos talajban, sekély (50 m-es) peremvájatokban használják.

A rezgő merülő szivattyú alapelve a membrán működtetésén alapszik, amely szárazon és vizet nyom. A membránt fémrúd hajtja.

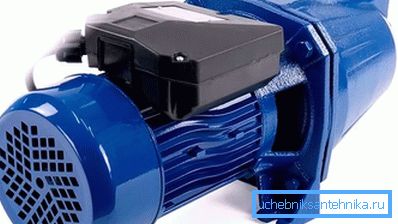

Felületi centrifugál szivattyú

A kútból való víz szivattyúzására szolgáló szivattyúk ritkán használatosak, mivel a szívómagasságra korlátozások, amelyek nem haladják meg a 8 métert, fel vannak szerelve a felületen. A szivattyúházban csökkentett nyomás létrehozásával a víz beszívódik, vagyis a szivattyú tengelyére emelkedik. Ha a szívómagasság meghaladja a 8 métert, a szivattyú egyszerűen nem képes víz felemelésére, vagy kavitáció léphet fel, ami drasztikusan csökkenti a szivattyú hatékonyságát, és a járókerekek és egyéb részek megsemmisítéséhez vezet.

Felszíni centrifugálszivattyút csak akkor lehet felszerelni, ha a dinamikus vízszint legalább 5 m-re van a felszíntől, vagy a kút önkiürítéssel van felszerelve.

De vannak olyan esetek, amikor a termelési oszlop átmérője nagyon kicsi, és nem teszi lehetővé a merülő szivattyú felszerelését, ezek általában kúposak, gyakran kis mélységgel. Ebben az esetben fel kell szerelni a gödörben a szivattyút. A gödör fenekének 2-3 m-rel magasabbnak kell lennie, mint a kút vízszintje.

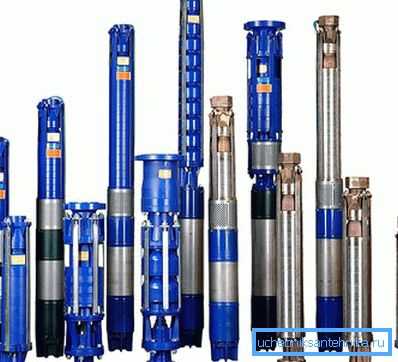

Alapvető adatok, amelyek meghatározzák az egység típusát

A berendezés típusát és paramétereit meghatározó kiindulási adatok a következők:

1. Dinamikus és statikus vízszint a kútban. Ezek a paraméterek meghatározzák azt a mélységet, amelyre a szivattyú vagy szívócső lecsökken, és ennek megfelelően a víznyomás. A statikus szint közvetlenül a víztartó nyílása után keletkezik, és a dinamikus szint a víz maximális vízszivattyúzásának szintje. A búvárszivattyút legalább 2 m-rel a dinamikus szint alá kell szerelni, természetesen jobb, ha a kúp vagy a szűrő eltömődése miatt idővel csökkenhet.
2. A gyártósor belső átmérője. A kút belső átmérőjétől függ az O szivattyú. A gyártósor hossza a kút útlevelében van feltüntetve, amit a fúrási szervezet biztosít. A szivattyú átmérőjét úgy választják meg, hogy 1-2 cm-rel kisebb legyen, mint a gyártósor átmérője. Nagyobb átmérővel telepíteni kell a központosítókat, ellenkező esetben a szivattyú vibrálhat a kút falai mentén, amikor a szivattyú működik, és kisebb átmérővel egyszerűen nem tudja lecsökkenteni a szivattyút.
3. Speciális és teljes jól arány. A szivattyú teljesítményének kiszámításakor a kút áramlási sebességén m ködnek. A szivattyú kapacitása nem haladhatja meg a kút tervezési áramlási sebességét (az útlevélben feltüntetett). Ellenkező esetben előfordulhat, hogy a szivattyú, miután kiszivattyúzza a vizet, szárazon dolgozik, és a száraz futás elleni védelem hiányában meghiúsul.

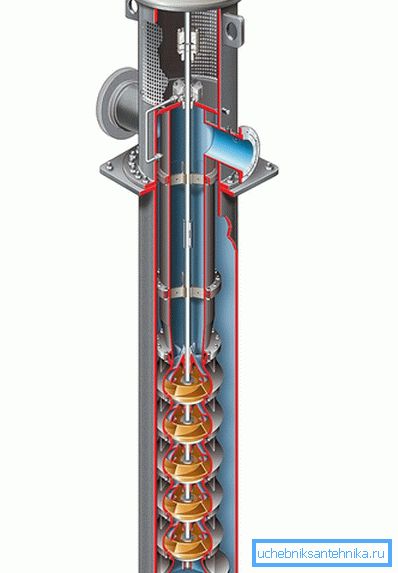

Teljesítmény számítás

A szivattyú termelékenységét a maximális óránkénti áramlás választja ki. Az SNiP szerint a vízfogyasztás személyenként 200 l / nap, azaz egy 3-4 fős család számára elegendő egy 30-50 l / perc kapacitású szivattyú, attól függően, hogy van-e medence, akár ültetvények. A csúcsterhelés kiegyenlítése, és ennek megfelelően a nagy áramú szivattyúk telepítése érdekében hidraulikus akkumulátort telepíthet.

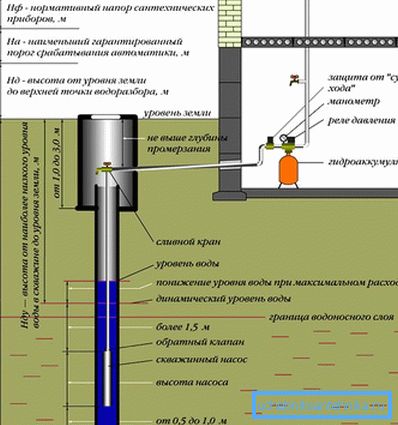

A kívánt nyomás kiszámítása

A szivattyú megfelelő megválasztásához a vetített vízellátáshoz szükséges a szükséges N nyomás kiszámítása. A szükséges szivattyúnyomást a következő képlet határozza meg:

H = H_g+H_d+H_svob ahol -

· N_g - a víz emelkedése geometriai magassága, m;

· N_d - fejvesztés a hossz mentén, m;

· N_svob - a kifolyócső szabad áramlása legalább 5 m-rel.

A geometriai magasság a vízellátás legmagasabb pontja és a szivattyú mélysége vagy tengelye közötti különbség. A fejveszteségeket a Shevelev táblák alapján számítják ki, és függenek a vízfogyasztástól és a csővezeték átmérőjétől, valamint annak hosszától és anyagától.

A csővezeték O értékének alulbecsült értékével a nyomásveszteség a hossz mentén az összes veszteség 80% -a lehet, ezért a csővezeték helyesen megválasztott O jelentős szerepet játszik.

A szükséges nyomás és vízáramlás ismeretében a végső döntés a szivattyú kiválasztására a nyomásáram jellemzői alapján történik. Ez a görbe, a szivattyú útlevelének jellemzője, amely a fej H függését mutatja a Q áramlási sebességre.

Létezik egy függőség, amely a nyomás növekedésével csökken, ezért a szivattyú kiválasztását olyan körülmények között kell elvégezni, ahol a hatékonyság a legmagasabb.

Mi a legjobb szivattyú, amelyet választani kell, nagymértékben függ attól, hogy miként fogják működtetni, és hogy a szivattyú vezérlésére, és a szivattyú frekvenciájára is használják-e az automatizálást. Ezért a berendezés élettartamának meghosszabbítása érdekében gondosan kell kiválasztani a szivattyút a kút működési körülményei és jellemzői alapján.
