Hol és hogyan használják a nagynyomású csapot

Különböző munkaművek nagynyomású (VD) működtetésére szolgáló zárószelepek - a folyadékok, beleértve az agresszíveket is, a gázokat, biztosítaniuk kell az iparágak megbízható működését. A lista vezető helyét az üzemanyag- és energiakomplexum foglalja el. Az ilyen eszközök közötti fő különbség az összes szükséges teljesítményminőség megőrzése, 10-80 MPa tartományban. Ma megnézzük, mi jelent nagynyomású kúpos és gömbcsapot, valamint érintse meg a többi hasonló eszközt.

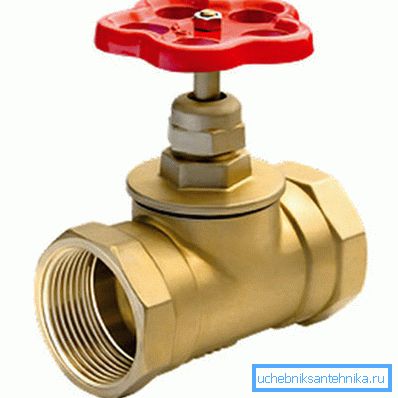

HP Stop szelep

Az ilyen szelepek olyan eszközöket foglalnak magukban, amelyek képesek blokkolni a médium áramlását a reteszelőelem mozgó elmozdulása miatt, amely merőleges a ház felszínére a tengely középpontja mentén. Ez egy orsó, amely a helyén rögzített anya menetébe van csavarva. Helye a fedélen vagy a jármüben található (olvassa el a cikket DN15 gömbcsap: készülék és beépítési funkciók).

A futószál búvár vagy külső, önfékező, amely lehetővé teszi az orsó számára, hogy közbenső helyzetben maradjon, és a munkamennyezeti áram meglévő nyomása semmilyen hatást nem gyakorolhat a zárszerkezetre. A szeleptest kialakítása lehet:

A forgó orsó és a fedél csomópontja lehet fújtató vagy töltőanyag. A hagyományos membrános zárású szelepek szelepként is tekinthetők.

Eszköz jellemzői

Az elzárószelepek hátrányai:

• magas ellenállás a hidraulikus tervben;
• nem alkalmazható viszkózus, rendkívül piszkos folyékony közegben;
• egyirányú szelep működtetése.

Az ilyen típusú meglévő eszközök folyamatos modernizálásának köszönhetően a negatív tényezők hatását a munka minőségére jelentősen csökkenteni lehetne, miközben növelné az eszközök előnyeit:

• változatlan teljesítmény nagy nyomásesés esetén;
• a reteszelőelem kis lökete a teljes átfedés érdekében;
• az utasítás lehetővé teszi a csőbe történő beszerelést kényelmes helyzetben a karbantartáshoz;
• kis méret és súly.

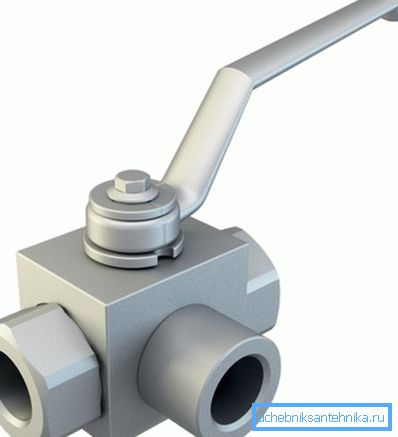

Magasnyomású daruk

Az ilyen szelepeket olyan csővezetékekbe tervezték, amelyekben a nyomás meghaladja a szabványt. Ezért a záróelem ebben az esetben megnövekedett erősséggel rendelkezik, a legmegfelelőbb átfedési módszerrel, amely megnyitja a működési közeg áramlását. Használjon kétféle golyóscsapot.

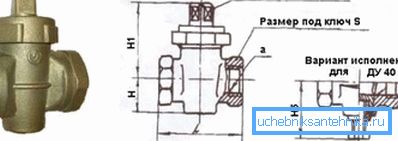

kúp

1. A dugó ebben a konstrukcióban reteszelő elemként szolgál.
2. A készülékek fő előnye az alkatrészek alacsony ára és egyszerűsége.
3. Ez a fajta szerkezet nem alkalmazható a nagy átmérőjű csővezetékekben lévő médium áramlásának teljes vagy részleges átfedésére, valamint ahol a nyomás és az agresszivitás túl magas. Emiatt a kúpos KVD-t nem annyira használják a gáz, kohászati ​​és olajiparban.

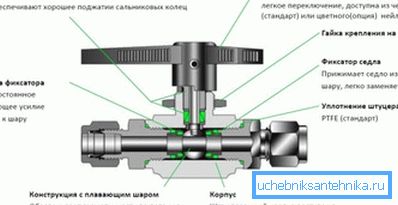

labda

Ebben az esetben a reteszelőelem egy golyó egy tengely körül forog. Ez a kialakítás nagyfokú tömítettséget, könnyű működtetést, megbízhatóságot és hosszú élettartamot biztosít.

Ezeknek a tulajdonságoknak köszönhetően az ilyen típusú VD-darukat a csőátmérők széles választékára használják. Használhatók olyan körülmények esetén is, amikor a hőmérséklet meghaladja a + 200 ° C-ot és az agresszív közegekhez.

A termékek fő fogyasztói:

• energiát;
• kémiai, olaj-, gáz- és kohászati ​​ipar;
• közművek.

Tipp: a kis átmérőjű csövekhez a készüléket fojtó vagy csatlakozó csatlakozással szerelik fel.

Ha nagy átmérőjű csővezeték áramlásának leállítására van szükség, akkor a szelepeket hegesztéssel vagy karimával kell összekötni. Nyissa ki és zárja be a reteszelő elemet a hajtáson keresztül.

A HP szelepekre vonatkozó követelmények

Az ilyen termékek előállításához felhasznált anyagoknak meg kell felelniük a munkadaraboknak. Minden alkatrésznek nem szabad olyan hibája, amely működésük során sürüségét és megbízhatóságát befolyásolhatja. A gyártás során a bélyegzés, a kovácsolás, az öntés szakaszainak röntgensugárzást, ultrahangos vizsgálatot vagy ezzel egyenértékű eljárást kell alkalmazni.

A fúvókák és karimák testének egy metrikus menetnek kell lennie, nagy magassággal, 6g tolerancia mezővel, amely megfelel a GOST 16093-nak. A menetes üregek kerekítve vannak.

Tipp: alaposan őrölje meg az összes tömítőfelületet.

Nem szabad megengedni minden olyan hibát, amely befolyásolhatja a tömítés megbízhatóságát és tömítettségét.

Lehet, hogy:

• mosogató;
• hasítás, fistula;
• repedés, kockázatok és naplementék.

Tilos VD csővezetékekben (35 MPa felett) használni a korrozív folyadékok és a gázperemekhez, sima tömítéssel és öntött típusú szerelvényekkel. A VD armatúra elemeinek garantált élettartama legalább 25 év lehet.

következtetés

A fentiekben figyelembe vettük - a VD lekapcsoló szelepeket, annak jellemzőit, valamint a szelepeket, amelyeket ebben az esetben használnak. Azt is megtudtuk, hogy milyen követelményeket írnak elő egy ilyen típusú eszközre és milyen tulajdonságokkal rendelkeznek (lásd még a cikket Radiátorszelep - mindent, amit tudni kell a szelepről és a vezérlőszelepről).

A jelen cikk videója lehetőséget nyújt a fenti témakörre vonatkozó további információk megtalálásához.
