Inch daru: konstrukciós és működési jellemzők

Ebben a cikkben megvizsgáljuk a fő különbségeket a hüvelyk mérési rendszer és a metrikus között. Figyelembe tesszük a csővezeték szelepek kiválasztásának jellemzőit is.

A cikk témája nagy jelentőséggel bír, mivel a piacon sokféle egészségügyi berendezés létezik, amelyek méreteit a szokásos milliméterben nem határozzák meg. Például találsz egy fél inch-es darut eladásra, és mit gondolsz, mit jelent ez a méret?

A mérési értékek különbsége

A mérési értékek közötti különbség azonnali tisztázása érdekében megjegyezzük, hogy a hüvelyk mérési rendszert hagyományosan a csővezetékek építésénél és az elzárószelepek kiválasztásánál használják.

Az angol hüvelyk (hüvelyk) a metrikus mérési rendszerben 25,4 mm-rel egyenlő. Így nem nehéz átalakítani a csövek és szerelvények kiválasztásakor használt áramértékeket milliméterben, elég egy kalkulátorral felszerelni.

Például számítsuk ki, hogy az analóg metrikus mérési rendszer megfelel-e egy 2 hüvelykes csapnak. Ehhez a 25.4-et szorozzuk meg 2-tel és 50,8 mm-t.

Tehát a számítási utasítások elméletileg egyszerűek, és könnyen kiszámítható egy hüvelyk méretű mérete is. Továbbra is meg kell vizsgálni, hogy ezek a mennyiségek miként kapcsolódnak össze a csövek méretével.

A csővezeték átmérőjének jellemzői

Mint már említettük, könnyen kiszámítható, hogy a csap mennyisége 1 2 hüvelyk mm-ben. De mit kell tudni ahhoz, hogy szelepeket vegyen fel a csővezetékhez?

Jelenleg a házon belüli vízellátó hálózatok építésénél a legnépszerűbb megoldás fém-műanyag, polipropilén, ritkábban fémes vagy rézcsövek.

Nem titok, hogy mindezen külső átmérőjű csövek eltérő belső átmérővel rendelkeznek, mivel az acélcső vékonyabb lesz, mint egy hasonló, polimer anyagból készült termék.

Ezért a csővezeték méreteinek és a szelepek méreteinek való megfelelésének meghatározásakor figyelembe kell venni a következő értékeket:

• falvastagság;
• belső átmérő - a csővezeték elemeinek feltételes jellemzői, mind csövek, mind szerelvények;
• névleges átmérő (Du) - a belső átmérő névleges értéke milliméterben kifejezve és a teljes értékre kerekítve;
• névleges átmérő dn;
• külső átmérő.

A fentiekből következik, hogy ha a szelep 1 8 hüvelyk (belső átmérőjű) belső menetes, akkor a külső menetes külső átmérőnek 1/8-nak kell lennie.

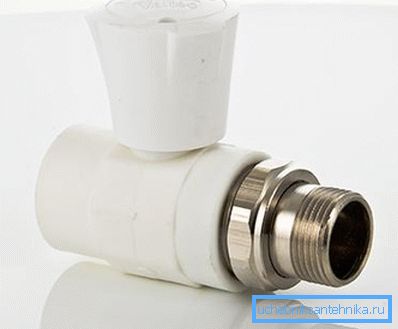

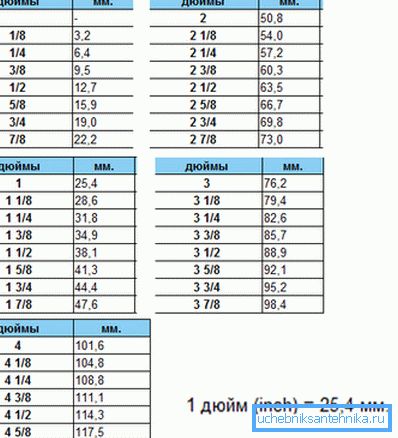

Ennek megfelelően megnézzük a korábban megadott táblázatot, hogy mennyi lesz 1/8 és 3,2 mm. Vagyis a csaptelep belső átmérőjét és a cső külső részét milliméterben kaptuk meg.

A hüvelyk gömb alakú daru eszköze

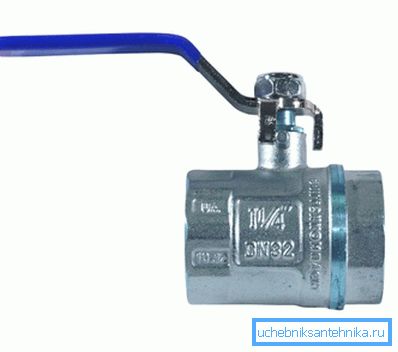

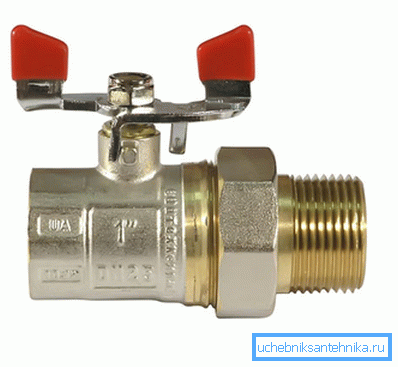

Amikor azt mondjuk, hogy egy daru egy hüvelyk és egy negyed, akkor gyakran azt jelenti az úgynevezett fél fordulatot záró eszközök egy golyó típusú zár. Gondold át, hogy ez a berendezés hogyan rendeződik, és mit kell figyelembe vennie, amikor kiválasztja.

A gömbcsap egyfajta csővég-szelep, a záróelem, amelynek építése gömb alakú.

Napjainkban a gömbcsapokkal ellátott félgörgő szelepeket az egyik legmodernebb, legfejlettebb és legegyszerűbb szelepek felszerelése és karbantartása jelenti. Az ilyen daruokat általában a folyékony és gáz halmazállapotú közegek szállítására szolgáló csővezetékek építésében használják.

A mozgatható gömb alakú redőnnyel átmenő axiális furat van, amely bizonyos helyzetben egybeesik a daru testében lévő átmenő furattal. Amikor a lyukak egybeesnek, a víz áramlása szabadon halad, ugyanakkor ha a házban és a kapuban lévő lyukak nem esnek egybe, az áramlás blokkolódik. Például a kapu szelepet teljesen lezárják, ha a labdát 90 fokkal forgatja tengelye körül.

A teljes furat szeleppel rendelkezik egy, a csővezetékhez csatlakozó fúvóka belső átmérőjéhez hasonló átmenő furatátmérőjű gátló gömb.

A csővezeték lyukparamétereinek paramétereinek való megfelelés miatt minimálisra csökkenti a hidraulikus veszteségek szintjét, ami megkülönbözteti ezeket az eszközöket más típusú szelepektől. Ezért a gömbcsapot jelenleg a gázvezetékek lineáris szakaszán a záróeszköz fő típusaként használják.

A gömbcsap tervezésének fontos eleme a "nyereg", amelyet fluoroplasztikus gyűrűk alkotnak. A "nyereg" jelenléte biztosítja a csavar és a ház teljes csomópontját, a cső tömítettségét, simaságát és könnyű forgását.

Fontos: A PTFE ülések jelenléte a szállított közeg hőmérsékletét + 200 ° C-ra korlátozza.

Összefoglalva a fentieket, megemlítjük a labda típusú gömbcsapok jellemző tulajdonságait:

• az eszköz egyszerűsége;
• a ház és a redőny tömítettsége;
• kompakt méretek;
• az áramlási rész konfigurációjának egyszerűsége és a stagnáló zónák szinte teljes hiánya;
• könnyű kezelhetőség;
• a redőny fordulatának elvégzéséhez szükséges korlátozott idő;
• viszkózus közeg, iszap, szuszpenziók, cellulózok, stb.

Fontos: Az ilyen eszközöket az egyik legnagyobb hátrány jellemzi - egy "halott" zóna jelenléte, amikor a csavart egy konzolos lendkerékkel forgatja. Ezt a kellemetlenséget kompenzálja egy lendkerékkel felszerelt daru.

A szelep daru eszköze és működése

A szelepekkel együtt lehetetlen megjegyezni a szelepcsapok jelenlétét, amelyeket gyakran használnak a háztartási és ipari csővezetékek építésében.

Az ilyen típusú szelepek előnyei közé tartoznak a következők:

• magas szintű karbantarthatóság a golyópartnerekkel szemben;
• elfogadható ár;
• széles körű ajánlatok a változatos módosítások miatt;
• egyszerű telepítés;
• záró és szabályozó szelepként való felhasználás lehetősége (összehasonlítás céljából a golyóscsap csak elzáró szelepek).

A hátrányok közül megemlítjük a tartósságot a golyóelemekkel összehasonlítva. Másrészt az eszköz szükség esetén szétszerelhető, megmagyarázhatja a hiba okát, és javíthatja azt.

A hagyományos egyszelepes szelep a következő szerkezeti elemekből áll:

• ház rézből, sárgarézből vagy rozsdamentes acélból;
• kifolyócső (elválasztva vagy elválaszthatatlan a testtől);
• a rúdra erősített lendkerék;
• a reteszelő mechanizmus egy féreg vagy kerámia típusú főtengely.

Amint már említettük, szelep típusú készülékeknél kétféle reteszelő mechanizmust alkalmaznak. Tekintsük az alkalmazásuk jellemzőit.

A féreg típusú reteszelő mechanizmust a lendkeréknek a tengelye körüli több fordulata hajtja. A lengéscsillapítóval ellentétes végén lévő féregrúd gumi vagy bőr tömítéssel van felszerelve.

A tömítés a "nyereg" mellett elforgatás alatt áll, és így bezárja a vízellátást. Fordítva, ha a lendkereket az ellenkező irányba forgatja, a tömítés elfordul a "nyeregtől", és a víz akadálytalanul halad.

Fontos: Az ilyen mechanizmusok leggyakoribb problémája a tömítés elvékonyodása, és ennek következtében a szivárgások előfordulása. A javítási utasítások egyszerűek, elegendő a szelep szétszereléséhez, a régi tömítés eltávolításához és egy új tömítés beszereléséhez.

A kerámia daru alakú zárszerkezet progresszívabb lehetőség a féreg típusú eszközhöz képest.

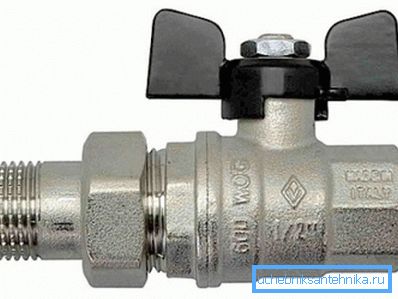

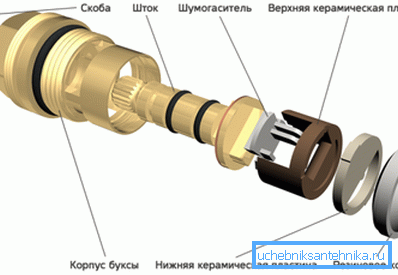

A redőny egy olyan mag, amelynek két kombinált kerámia lapja van, amelyek közül az egyik álló helyzetben van, és a második a tengelye körül forog. A forgatás során a lemez szárát kombinálják, vagy fordítva, köztük van egy rés, amelyen keresztül a víz áramlik.

Az ilyen típusú kapu előnyei közül meg kell említeni a következőket:

• alacsony nyomaték, mert a készülék félfordulatú;
• a záró tartóssága miatt, hogy a kerámia alkatrészek sokkal erősebbek, mint a gumitömítés;
• könnyű javítás, mivel a redőny nem javítható, de teljesen megváltozik, annak ellenére, hogy alacsony az ára.

következtetés

Tehát most van egy általános elképzelésünk arról, hogy mi alkotja a 3 4 hüvelykes daru és más hasonló méretű termékek. Ismét megvizsgáltuk a csuklós csövekre való felszerelésre kialakított eszközzáró eszközök jellemzőit.

Kérdése van? Átfogóbb választ találsz a videó megtekintésében ebben a cikkben.
