Jól vízellátási rendszer: számos lehetőség minden esetben

Úgy tűnik, hogy egy nagyon komoly vállalkozásnak meg kell ásnia egy kútat és biztosítania kell annak rendes működését. Sok munka szükséges. De ez csak a "virágok" lesz. A "bogyók" minden igazi munka, csak később kezdődik, amikor elkezdi végrehajtani a vízellátási tervét, itt szükség van valódi készségekre és bizonyos költségekre.

Főbb pontok

Továbbá, ha az ilyen munkát nem előzetesen előre tervezik, súlyos nehézségekbe ütközik a végrehajtásban:

• először, a teljes vízellátási rendszert előre meg kell vizsgálni, még a ház tervezési szakaszában is;
• másodszor, Ehhez a rendszernek egy jól meghatározott helyre kell kötnie egy kútot;
• harmadszor, egy kút létrehozásakor szükség van egy csapra a kút falában, amely a házba megy; nem szabad elfelejteni, hogy az eltávolításnak és a tömítésnek szükségszerűen a hidegszezon alatt a talajfagyás szintje alatt kell lennie, és ez egy újabb kicsi tanulmány.

Ha mindezen árnyalatokat gondosan átgondolták és megvalósították, akkor a projekt végrehajtása sokkal egyszerűbb lesz, és egy egyszerű verzióban az "A" ábrán látható lesz:

• 1 - a kútban egy szűrő van beépített vagy külső visszacsapó szeleppel;
• 2 - a csővezeték kijáratának a kútból való lezárására szolgáló rendszerek; azt javasoljuk, hogy fordítson figyelmet arra, hogy tökéletesen zárja le ezt a kimenetet;
• 3 - a kút felső részének szigetelése; nem feltétlenül az egész struktúra kötelező, de nagyon ajánlott része;
• 4 - a teljes külső csőszakasz szigetelése; nagyon fontos, és semmiképpen sem tanácsos figyelmen kívül hagyni;
• 5 - már az épületben lévő szivattyúberendezés; megjegyezzük, hogy ez a rendszer egyik jellemzője, gyakran a szivattyú a kútban van elhelyezve, amit az alábbi diagramok egyértelműen bizonyítanak.

A rendszer bonyolultabb, nagyon fontos kiegészítéssel

A víz közvetlenül a ház vízellátó rendszerébe történő közvetlen szivattyúzása nem javasolt, 40-60 literes tartályban vízkollektorokat kell felszerelni, amely többek között előre nem látott helyzetek esetén is biztosítja a házat.

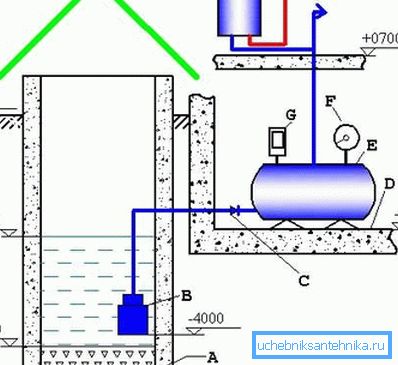

Egy ilyen tartályt tartalmazó rendszer a következő elemekkel rendelkezhet:

• A - egy kavicsréteg, a legjobb az összes - szilícium, amely kiváló kiegészítő természetes szűrő;
• B - merülő szivattyú; itt a szivattyú közvetlenül a kútban van, ellentétben az előző rendszerrel;
• C - visszacsapó szelep; de ez az elem a kútból származik;
• D - az egész rendszer három szinten épül fel: a kút - a ház aljzata - maga a szoba; itt a "D" az alagsori padló;

• E - vízgyűjtő tartály;
• F - nyomásmérő - a nyomásszabályozás lényeges eleme;
• G - nyomáskapcsoló - és ez már szükség van az ellátó rendszer vészhelyzetének megszüntetésére a maximális veszteség vagy erős nyomásnövekedés esetén;
• H - vízmelegítő, mint a rendszer már a fogyasztó számára.

Jó tanács! Rendszer kialakításakor ügyeljen arra, hogy a bemutatott rendszer hasznos jellemzőjét egy tartállyal vegye figyelembe - itt minden elem elhelyezésének szintje. Tehát nyilvánvaló, hogy a kút mélysége 6 méter, az alján lévő kavicsréteg 50 cm, felülről a víz 3 méter, az alagsora padlása 2,5 méter mélységben van.

Különös figyelmet fordítunk - a szivattyú a kavicstól 1,5 méteres távolságra van - ez elég sok, a szivattyú normális működéséhez azt javasoljuk, hogy az aljától 70-80 cm-es magasságig telepítse.

Fejlett áramkörök minden alkalomra

Először is vegye fontolóra egy olyan rendszert, amelyben a víz tisztaságának nagyon válogató hozzáállása van, és ez mindig üdvözlendő. Ennek ellenére van egy hátránya, ami jelentősnek tűnhet.

Háromfokozatú tisztítókör

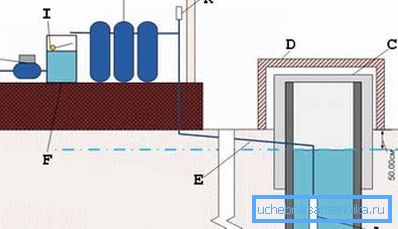

Egy másik vízellátási lehetőség bemutatása, amely a következőkből áll:

• A - merülő szivattyú;
• B - itt van a talajvíz szintje;
• C - jól szigetelés; gyakran használják a 10 hüvelykes habokat;
• D - a kút kútja a törmelék és az eső elleni védelem érdekében;
• E - vezetékes fűtőhuzal 100 W; nagyon fontos, de költséges része a rendszernek, tekintetbe véve az októbertől áprilisig terjedő állandó fűtési villamos energia költségeit;

• F - víztartály;
• G - egy másik, már erőteljesebb szivattyú egy teljes körű szivattyúállomás formájában;
• H - érintse meg a fogyasztót;
• I - úszómechanizmus búvárszivattyú működtetésére; vegye figyelembe, hogy a szivattyú működését nem a rendszer nyomása, hanem a tároló tartály vízszintje figyeli; amikor a tartály szintje eléri a határértéket, akkor a kútban lévő szivattyú leáll;
• J - víztisztító rendszer; Valójában csak a többlépcsős rendszerek adnak valódi víztisztító hatást, mindegyik szakaszban felelős a víz rendezésének feladatáért;
• K - visszacsapó szelep.

Az alábbi szempontot vesszük figyelembe a bemutatott rendszer hátrányainak:

• fúrt egy kút a kút helyén, hogy vizet adjon a webhelyére;

• de a jó és nyereséges kútvíz folyamatosan és saját kezűleg áll a rendelkezésére; vízzel szállíthatja a házat egy csővezetéken keresztül, vagy felülről, amit "régi módon" neveznek - egy vödröt; ez a lehetőség nagyon hasznos a távozáshoz;
• a bemutatott sémánál ez a lehetőség kizárásra kerül, mivel a fúvóka tetején a kút kilépésének teljes blokkolása következett be; Ezt a rendszer kisebb hátrányának kell tekinteni.

A védelemre összpontosítunk

Nagyon fontos a vízellátó rendszer minden elemének megóvása a fagyástól a kútból való beszállításkor.

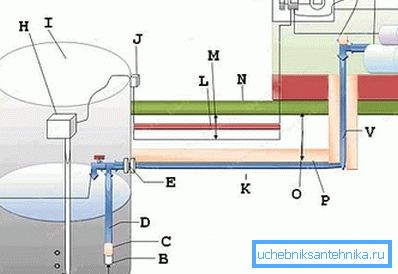

A következő rendszer példaként szolgálhat e tekintetben:

• A - a szűrőtől való távolság nem lehet kisebb 50 cm-nél;
• B - szűrő szűrő;
• C - visszacsapó szelep;
• D - csővezeték;
• E - gondosan lezárt kijárat a kútból;
• F - tee és vízleeresztő szelep, mint a védőmechanizmus;

Jó tanács! A rendszer vízelvezetése nagyon fontos, de gyakran az emeleten történik, a kút közelében lévő földön. Ha ezt az opciót választja, azt javasoljuk, hogy a lehető legjobban kihúzza a kútból a kútból a legkülönfélébb védett agyagzárat a kút körül.

• G - szigetelőlemezek; talán ezen a helyen felmelegedés túlzott mértékű védelem;
• H - kompresszor levegőztető funkcióval; a védelmi elem még itt is bejutott a rendszerbe - a víz levegőztetése, oxigénnel való telítettség, az egyik leghatékonyabb módszer a szennyeződések oxidációjára, elsősorban a fémek tisztítására; az oxidációt az alján összegyűjtjük csapadék formájában, amelyet összegyűjteni kell;
• Én - nos;

• J - elektronikus vezérlő rendszer aljzat - a feladatok megkövetelik;
• K - a melegített csővezeték;
• L - elektromos kábel védelme;
• Az M - kábelt 50-70 cm mélyre kell helyezni;
• O a talaj fagyásának mélysége; vegye figyelembe a rendszer hátrányát - a csövet le kell fektetni 20-30 cm-re a fagyasztási szint alatt;
• P - szigetelés; amint a gyakorlat azt mutatja, így a szervezett hőszigetelés nem ad a kívánt hatást, jobb a cső közvetlenül felmelegedni;
• Q - automatikus leállás 6-10 amperes;
• R az elzáró rendszer eleme már 25 A-nál;
• S - fűtőkábel;
• T - szivattyútelep;
• V-cső; ajánlott átmérő - 32 mm;
• U - földelés, amelyet soha nem szabad megfeledkezni.

A búvárszivattyú elhelyezésének problémája

A búvárszivattyú kútjában történő helyes elhelyezés segít a megfelelő vízellátási nyomás és minőségének biztosításában. Amikor a helyes elhelyezésről beszélünk, úgy értjük a szivattyú távolságát a kút aljától - legalább 50 cm, és ideális esetben 60-70.

Ha a szivattyút alacsonyabbra állítja, az alulról üledéket okoz, amely a csővezetékbe áramlik, és így romlik a vízminőség.

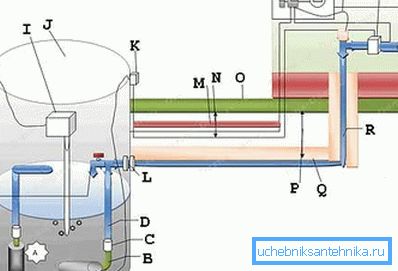

Az alábbi ábra kétféle lehetőséget kínál a merülő szivattyú elhelyezésére:

• És - a függőleges elhelyezés, amikor a vízszint a kútban és a szivattyú méretei ezt lehetővé teszik, a legelőnyösebb elhelyezés;
• B - vízszintes elhelyezés; ezt csak akkor használják, ha a kútban hiány van a vízben, és a fejlesztők által meghatározott 15 cm-es mélységet el kell fogadni elfogadhatatlannak, de gyakran nincs mit tenni rajta; Csak egy következtetés - valószínűleg az elsődleges bejövő víz is felborul, és további szűrőket kell telepítenie.

A rendszer alkotóelemei:

• A - ez a problémás távolság 15 cm;
• B - ebben a helyzetben 1 hüvelykes rugalmas csövet kell használni;
• C - visszacsapó szelep;
• D - 32 mm-es csövek;
• E - már 50 cm távolság van, és ez normális;
• F - tee és biztonsági leeresztő szelep;
• G - szigetelés;
• H - elektromos csatlakozó - mindig a villamos energia használatát okozza a környezetnek való kitettséggel szemben;

• I - kompresszor levegőztető funkcióval;
• J - jól;
• K-aljzat;
• L - kilépés a kútból, a kapcsolatok minősége nem okozhat panaszt;
• M - kábel védelem;
• O - maga a kábel, amelyet 50-70 cm-es mélységben kell elhelyezni, de megfelel a talaj mélységének mélységével;
• P a fagytömeg mélysége;
• Q - szigetelés;
• R - 32 mm csövek;
• S - földelés;
• T - automata parafa 3-6 A;
• V-dugó 25 A;
• U - fűtőkábel;
• W - nyomáskapcsoló.

Ne felejtsd el a házat

Ne felejtsük el, végül, amiért az egész felhajtás elkezdődött - a vízellátás kedvéért otthon.

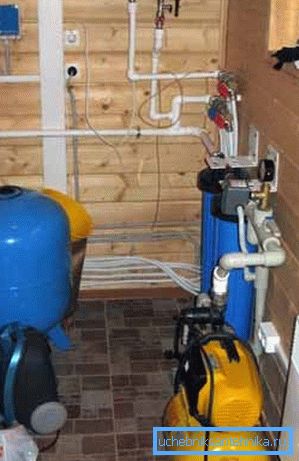

Az alábbiakban egy diagram látható, amely feltárja a kapcsolatot az úgynevezett fogyasztói oldalról:

• 1 - egy leeresztő szelep, amelyet a szűrő és a szivattyúállomás alatt kell elhelyezni, a hiba költsége egyszerű - alacsony vagy egyáltalán nincs víznyomás;
• 2 - háromszoros kilépés a durva szűrőből;
• 3 - durva szűrő;
• 4 - rozsdamentes acélcső 1 hüvelyk vastag és 15-20 cm hosszú;
• 5 - hidrogén akkumulátora;
• 6 - a motor és a szivattyú szűkítővel;
• 7 - nyomáskapcsoló nyomásmérővel;
• 8 - a daru felfelé fordult;
• 9 - a szelepbe helyezett tölcsér - a szivattyú kilépési pontja fölött kell lennie;
• 10 - érintse meg, amely lehetővé teszi, hogy blokkolja a vezetéket a fűtésből;

• 11 - finomszűrő nyomásmérővel és leeresztő szeleppel;
• 12 - leeresztő szelep; Ügyeljen arra, hogy az áramkör ezen jellemzője - a biztosítékok vészhelyzetből történő használata - a leeresztő szelepek nagyon hasznosak és fontosak;
• 13 - nyomáscsökkentő szelep;
• 14 - leeresztő szelep, annak célja - a rendszer felszabadulása a hideg időjárás előtt;
• 15 - szívótömlők;
• 16 - a rozsdamentes acélból való kivonás a talajfagyás alatt;
• 17 - légtelenítő szelep;
• 18 - meleg és hideg víz keverő;
• 19 - visszacsapó szelep;
• 20 - 50 literes kazán;
• 21 - víz kiürítése a rendszerből.

Hidegvízkollektor

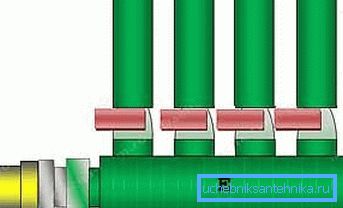

Bármilyen vízellátó rendszer - a csatlakozók és kollektorok tömege. Az alábbiakban egy kútból előállított hidegvíz elosztására szolgáló kollektor példája látható.

A forróvízgyűjtő ugyanúgy kinézhet:

• A - a mosogatóhoz;
• B - a zuhanycsaptelephez;
• C - a mosdóhoz és a WC-hez;

• D - a konyhába;
• E - gyűjtőcső 32 mm (és 25);
• F - vonal a szűrőből;
• G - tovább a fűtéshez.

A csomópontot 4 kimeneten mutatják be, bár persze növelheti a számukat saját belátása szerint, nem szabad megfeledkezni csak a megfelelő nyomásnövekedésről.

megállapítások

Igen, az élet csak akkor kezdődik, amikor befejeztük a munkát a kútnál. Most pedig be kell bizonyítanom a családomnak, hogy nem kell folyamatosan futni a víz után az utcán. Ehhez pedig a kútból egy teljes körű vízellátó rendszert vezetünk be, amely nagy előrelátást és munkát igényel.

Ügyeljen arra, hogy nézze meg a további videót ebben a cikkben, segíthet kiválasztani a szükséges rendszert, figyelembe véve az Ön preferenciáit és működési feltételeit.
