Kábelcsonk: az eszköz és a beépítési technológia jellemzői

A vezetékek, telefonhálózatok és egyéb autópályák ellenőrzéséhez és javításához való hozzáférés biztosítása érdekében egy beton vagy műanyag kábelvezetéket szerelnek be. És ha korábban vasbetonból készült nehéz modulokat alkalmaztak ilyen szerkezetek gyártására, ma már technopolimerekből készült könnyű súlycsomagok helyettesítik őket.

Az alábbiakban bemutatjuk ezeknek a termékeknek a tervezési jellemzőit, leírják főbb előnyeiket és a beépítési technológiájukat.

A készülék jellemzői

tervezés

Amint azt fentebb említettük, a kábelcsatornák és egyéb vezetékek telefonhüvelyeit használjuk a kommunikáció lefektetésekor.

Két fő funkciót látnak el:

• Először is, egy ilyen eszköz telepítése hozzáférést biztosít az elhelyezett vezetékekhez ásatás nélkül. A huzalok állapotának ellenőrzéséhez derékszögre vagy javításra van szükség, nincs szükség árok megmunkálására. Elég, hogy kinyitják a sraffozást és leereszkedjenek a kútba.

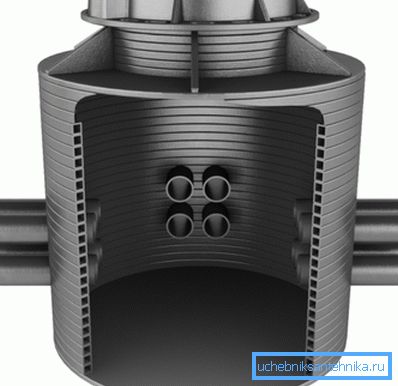

• Másodszor, a modern kábelcsatlakozó kútok meglehetősen tágas belső kamrával rendelkeznek, amelyben passzív felszerelést lehet elhelyezni.

Ennek alapján az ilyen termékek felhasználása szinte bármely kommunikációs hálózat kiépítése során történik.

A mai napig az ilyen kútok sok módosítása van.

Azonban a tervezésük általános rendszere változatlan marad:

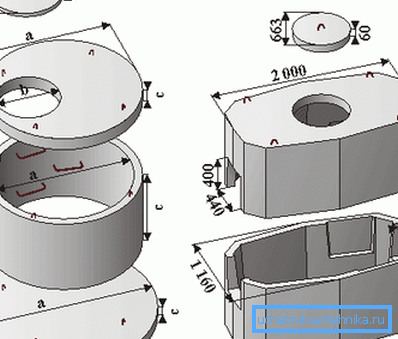

• A test alapja nagy mennyiségű, betonból vagy műanyagból (PVC, polisztirol, polietilén stb.). Rendszerint a műanyag modellek merevítőkkel állnak rendelkezésre, ami mechanikai szilárdságot biztosít.
• A kulcselem a felszínre van szerelve. Az aknás nyílás általában egy bázist és egy fedőlapot tartalmaz, amely vagy hátrafelé vagy csavarodik.

Figyelj! Néhány kábelcsatorna kútja két nyílással van felszerelve: külső és belső. Ugyanakkor egy titkos zárolási rendszer van beépítve a belső nyíláson, amely csak egy speciális billentyűvel nyitható meg.

• A kút nyílásával a ház egy szájat köti össze. A nyak kialakítása is más lehet, de minden esetben elég tágas ahhoz, hogy leessen a vezetékekre.
• Számos modell nyak nélkül áll rendelkezésre. Ebben az esetben a nyílás közvetlenül a hajótestre van felszerelve.

Főbb fajták

Ami a tipológiát illeti, ma az ipar sokféle változást termel ebből a típusból.

Az alábbiakban csak a legkeresettebbeket adjuk meg:

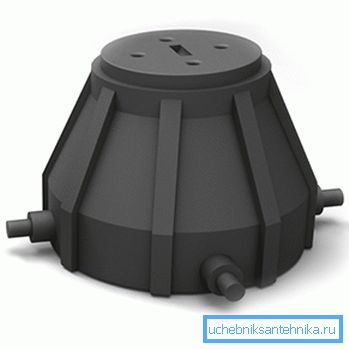

• KKT-1 és KKT-2 - egyetemes megtekintési rendszerekként használják. KK-1 standard kispárti kommunikáció építéséhez és a passzív berendezések (KKT-2) kiépítéséhez.

• KÓD - száloptikai hálózatok felállításához. A kút kamrája úgy van kialakítva, hogy optikai csatlakozókat szereljen be, valamint egy optikai szálat tároljon.
• A KKTM az alacsony párosú telefonhálózatok kútja. Hengeres testtel (KKTM-1) előállítható, és kiterjedt talppal különböző eszközök (KKTM-2) elhelyezésére.
• KKS - egy sor konkrét kút a kábeles kommunikációhoz. Minden terméket nagy szilárdsággal és biztonsági tartállyal jellemeznek. Használható lakóövezetekben és ipari létesítményekben is.

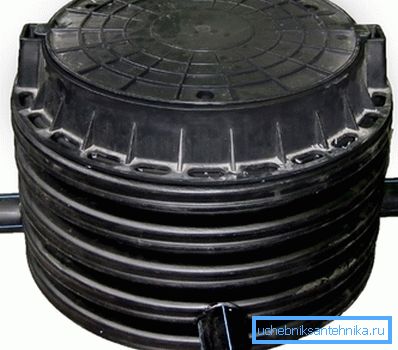

Ezenkívül a listán szereplő speciális helyet kábelkútok foglalják el az elektromos kábelek számára. A tervezés a modern szigetelőanyagok felhasználásával biztosítja az elektromos biztonság maximális szintjét.

A műanyag beton előnyei

A változatosság ellenére a műanyag termékek ma már fokozatosan helyet foglalnak a beton kútjain.

Ennek több oka is van:

• Először is, kisebb fajsúlyúak, hasonló mechanikai jellemzőkkel.
• Másodszor, a tervezésüket nagyfokú tömörség jellemzi.
• Az alkalmazott anyagok kémiailag inertek (nem degradálódnak a talajoldat hatása alatt), a tartósság és a környezetbarát jelleg.

Figyelj! Az alacsony porozitás körülbelül 50 évig ellenáll a negatív hőmérsékleteknek. Ugyanakkor ez az időszak nem függ a fagyasztási ciklusok számától, ami nagyon fontos a közép-oroszországi instabil éghajlat miatt.

• Az anyag plaszticitása gyakorlatilag bármilyen méretű kút előállítását teszi lehetővé, és különböző mérnöki megoldások (kötőelemek, technológiai lyukak stb.) Megvalósítását is biztosítja.
• A műanyag kutak ára is meglehetősen megfizethető.

Szerelési technológia

Annak érdekében, hogy a kábelcsatlakozás a lehető leghosszabb legyen, helyesen kell felszerelni.

Bizonyos készségekkel ez a saját kezeivel történhet:

• Az első szakaszban egy gödröt ásunk, amelynek méretei megfelelnek a kút méreteinek.
• Az ásatás szintes alján egy homokréteg elaludt, kézi vagy elektromos ütközőkkel tömörítve. Végül a rétegvastagságnak legalább 15 cm-nek kell lennie.

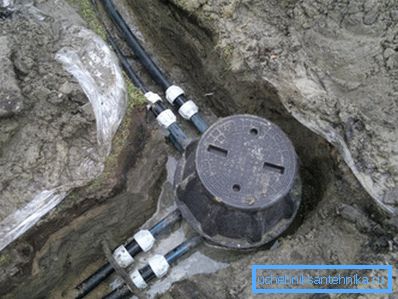

Figyelj! A magas talajnedvességű vagy közeli talajvízbejuttatású helyeken az utasítás a termék alatt 150 mm vastagságú betonpótlást javasol.

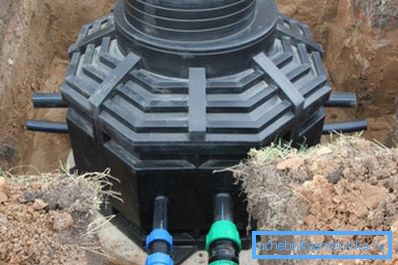

• A kútat az előkészített bázisra helyezzük.
• Annak érdekében, hogy megakadályozza a "felemelkedést", amikor a talaj elárasztódik, öntsön beton "horgonyt". Öntvényekhez használjon beton B15-es vagy annál magasabb fokozatot.
• Ha van egy úgynevezett rakodó kamra a szerkezetben, akkor töltjük betonba, és azt.
• A végleges beállítás után elkezdjük újra kitölteni a gödör falai és a kút közötti rést. A homok-talaj keveréket 20 cm-es rétegben töltjük fel, kötelező tömörítéssel.
• Ha a torok a szállítási terhelés zónájában van, töltse be a beton vak területet. Ehhez egy zsalut telepítünk a korona peremén, amelybe betonba öntünk.
• A vak terület helyett egy megfelelő átmérőjű lyukkal rendelkező útlemezt használhat.

következtetés

Használjon beton és műanyag kábelvezetéket legalább azért, hogy energiát takarítson meg a kommunikáció során. Miután helyesen választotta ki a szerkezetet és telepítette azt a fenti ajánlásoknak megfelelően, egyrészt hozzáférést biztosítunk a kábelekhez, másrészt megbízhatóan megvédjük őket a külső hatásoktól. A jelen cikkben szereplő videó részletesebb információkat tartalmaz hasonló termékek tervezési és működési jellemzőiről.
