Karimás daru: típusok, alkalmazások, beépítési funkciók

Hogyan vannak a szelepek a karimákon? Mikor indokolt használni őket a mérnöki kommunikációban? Van-e valami finomság a szelepek ezen elemeinek beépítésében? Próbáljunk ezekre a kérdésekre válaszolni.

besorolás

Először meg fogjuk érteni, hogy mi a karimás szelepek.

eszköz

A víz átfedésén keresztül négy szeleposztályt lehet megkülönböztetni.

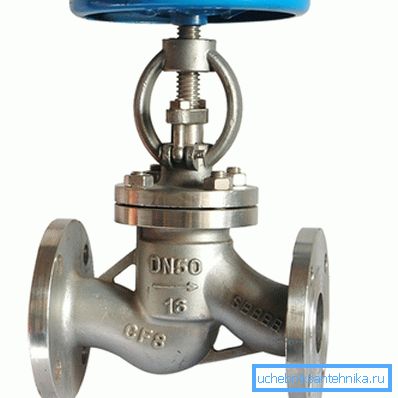

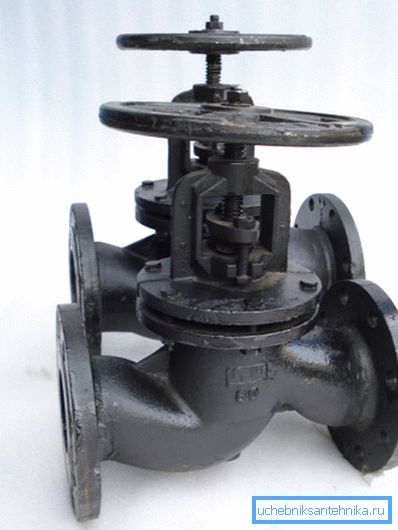

1. csavar. A szelep mozgathatóan van rögzítve a menetes rúdhoz, amelyet a szelepházban lévő üléshez nyomnak. A tömítettséget a tömítőgyűrű tömítés biztosítja, amely egy tömítő alátét, amely a kupakot vagy a csavarokat egy csavarral húzza a testbe. Az ilyen típusú szelepnek számos konkrét hátránya van:

• A víz csak egy irányban haladhat át. Az ellenáramlás nemcsak nem kívánatos: veszélyes, mivel a szelep lecsökkenhet a hozzá tartozó hidraulikus kalapáccsal.
• Magas hidraulikus ellenállással rendelkeznek, mivel a nyeregben összetett alakúak és viszonylag kis méretűek.
• Szükség van a tömszelence rendszeres csomagolására, amelyet nem csak a szelep aktív használatával, hanem üresjáratban is előállítanak.
• A gumi vagy a paronit tömítések a működés alatt viselnek, és rendszeres cserét is igényelnek.

Megjegyzés: a szelep alatt elhelyezett homok vagy kocka gyakran a tömítés teljes vagy részleges megsemmisítéséhez vezet. Erőforrása csökkenti a magas hőmérsékletű környezetet.

1. dugó. Ezekben az áramlást egy kúp alakú dugóval blokkolja egy átmenő lyuk. Tipikus problémák nélkül itt nem történt meg.
2. Nagyméretű szelepmérettel (pl. DU65) nagy fordulatszámot igényel a dugó forgatása: az ellenállás a dugasz és a ház érintkező felületének növekedésével arányosan növekszik.
3. Ebben az esetben a mirigy periodikus tömörítése szükséges.
4. kapu. A készülék közelebb áll a szelephez, mint a szelephez: a menetes rúd leereszti a kúpos szelepet a két tükör között (gyűrűs tömítések bronzban). Gyakran használják tartós gumi vagy polimer tömítéseket a mirigy helyett; az egyetlen figyelemre méltó probléma a szelep meghibásodása a szilárd üledék tükrök lerakása során.

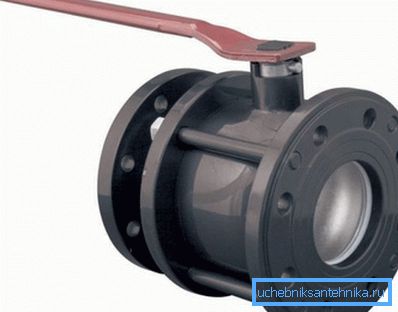

5. labda. Egy sárgaréz vagy rozsdamentes acélgolyó, amelynek átmenő furata forgatja a szeleptestet, amikor a fogantyút elfordítják. Ezt egy Teflon vagy Teflonból készült gyűrűs nyereg rögzíti; ugyanannak az anyagnak a tömítése tömíti a szárat.

A golyóscsapszelepek a leginkább praktikusak, kényelmesek, tartósak és nem biztonságosak; ugyanakkor a gömbcsap ára nem különbözik ugyanolyan méretű más struktúráktól.

szerda

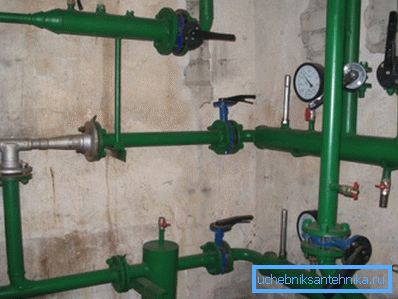

A legtöbb, a piac által kínált csövek karimás szelepe víz- és fűtési rendszerekhez való.

Azonban megoldásokat találhat más munkakörnyezetekre is.

• A golyós golyósperem-csapok a golyó felületi minőségét javítják, ami megakadályozza a legkisebb szivárgást. Rendszerint sárga tollal vannak jelölve.

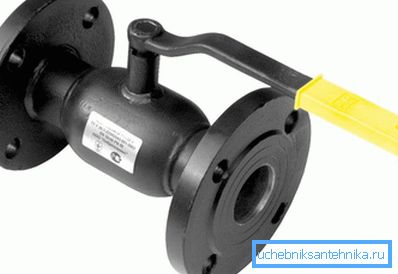

Kíváncsian: a gyártó utasításai általában lehetővé teszik gázszelepek használatát olyan csővezetékekben, amelyek nem csupán gázzal, hanem vízzel, olajtermékekkel és gőzzel is szállítják a hőmérsékletet 150 ° C-ig.

• A golyós gőzszelep hőálló Teflon tömítőgyűrűket használ, amelyek lehetővé teszik, hogy akár 250 C-os hőmérsékletű környezetben is működjenek.

alkalmassága

A legtöbb karimás daruk csak egy lehetőséget kínálnak - a közeg áramának teljes kikapcsolása a csővezetéken keresztül.

Van azonban több egzotikus lehetőség.

• A gömbcsap karima szabályozó szelepe lehetővé teszi a csővezeték gáztartását, simán változtatva keresztjét. A vezérlőszelepek és a hagyományos gömbcsapok közötti legfontosabb különbség a reteszelőgömb lyukaként történik: nem kerek, hanem ovális vagy összetettebb.

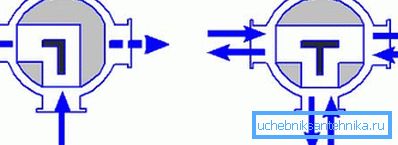

• A háromutas gömbcsap is különbözik a bemetszés formájától: ebben az esetben szögletes, ami lehetővé teszi a vagy-vagy. Az 1. csővezetékből származó víz áramlása a 2-es vagy a 3-as számú csőre irányul.

Méretek és alkalmazás

A hazai ipar által gyártott összes karima szelep méretét a GOST szerint kell számozni a 28343-89 szám alatt.

Érdekes módon: elvben a karimák méreteit, beleértve a szelepeket is, külön szabályzattal szabályozzák - GOST 12815-80. Ez a dokumentum azonban teljesen átmásolja a méreteket a GOST 28343-89-ből.

Ezt a méretet milliméterben és hüvelykben adjuk meg.

Milyen méretű csővezeték indokolja a karima szelepek használatát a fűtési rendszerek vagy a vízellátás telepítéséhez saját kezűleg?

Szerint a szerző - kezdve DU40. Javítani kell a DN25 vagy DN32 karimás gömbcsavart egy összekötő szeleppel: e méretű szálat kézzel meg lehet vágni, de a karimát hegeszteni kell, ami gyakran problémásabb és a csővezeték teljes leeresztését igényli.

Egyidejűleg, nagy menetmérettel, még a kísérlet arra is, hogy a záró anyát mozgatni lehessen, óriási erőfeszítést igényel. Sokkal könnyebb leszerelni vagy kicserélni a DU80 karimás gömbcsapot, mint egy azonos átmérőjű csavarmenetes szétszerelni.

Nuance: szemben a menetrel, a karima nem igényel a nyomásfokozó felszerelését, és a csővezeték egyenes szakaszának hossza hiányában használható. Azonban a kisméretű karimacsatlakozások szétszerelése acélcsavarokkal nem a gyengén szívű. A csavarokat általában könnyebb vágni, mint csavarni.

felszerelés

Az összeszerelés karimája egy kicsit.

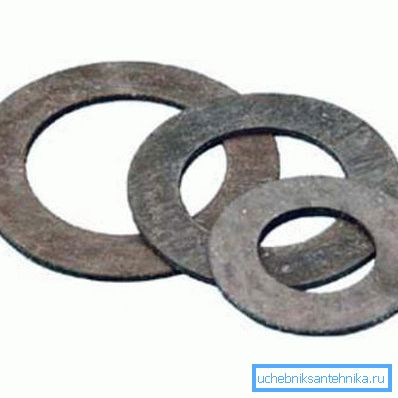

• A tömítéshez gyakran használnak paronit tömítéseket. Azonban helyettesíthetők a régi autós fényképezőgéppel. Ne felejtsük el elhagyni a nyelvet a tömítés szélén, ami lehetővé teszi a karimák közötti átjutást.

• A torzítás elkerülése végett a karimát keresztezve keresztezik, egyszerre vagy két fordulattal a kulcsot.
• A csavarokat a karima egyik oldalán kell elhelyezni. Ha síkja vízszintes, csavarokat csavartak fel. Könnyebb csalogatni az anyákat; emellett a könnyű anya magasságából való leesés kevésbé valószínű, hogy az alábbihoz sérülhet.

következtetés

Reméljük, hogy az egész osztályú szelepekkel és szerelvényekkel való kissé felületes ismereteink segítenek az olvasónak a saját projektjeik megoldásában. A jelen cikk videója, mint rendesen, további anyagokat tartalmaz. Sok szerencsét!
