Karimás és kapcsoló gömbcsap - jellemző és választás

A vízvezeték- vagy fűtési rendszerek javítása vagy cseréje során szelepeket és csapokat kell beszerelni és telepíteni. Az eszköz egyszerű használata a jövőben nagymértékben függ a minőségétől és a helyes választástól, továbbá a vészhelyzet veszélye minimális. Annak érdekében, hogy ne töltsön több pénzt, vegyen egy golyósorsót a KSHTsF vagy a kuplung, akkor először meg kell értenie a design.

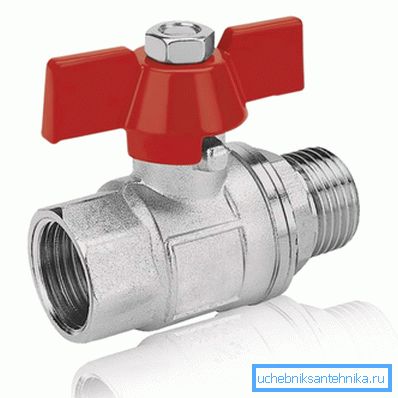

A gömbcsap menetes lehet belső és külső

Minden egészségügyi berendezésnek saját funkciói vannak, amelyeket figyelembe kell venni a választáskor. Segítünk abban, hogy meghatározzuk, melyik a labda golyóscsapjainak jobb használata.

Karimás gömbcsap

A készüléket úgy tervezték, hogy megakadályozza a víz, a levegő, a gőz és az olaj áramlását. A reteszelőelem olyan alakú, mint egy golyó, amely vízszintes átmenőfurattal rendelkezik egy anyag áthaladásához. Amikor a gömb függőleges tengelyén forog, a járat kinyílik vagy becsukódik.

A karimás gömbcsapokat 100 ° C feletti áramlás vagy közepes hőmérsékleten és 16 bar-nál nagyobb nyomáson használják. Általában az eszközök akkor kerülnek telepítésre, ha a tengelykapcsoló szelepek nem képesek megbirkózni a munkájukkal a magas hőmérséklet vagy nyomás paraméterek miatt.

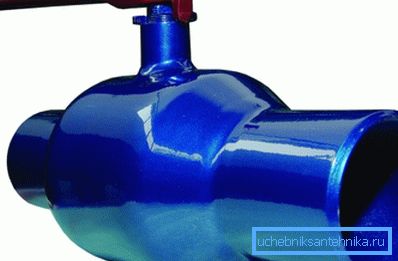

Teljes hegesztési gömbcsap

Tipp: a szelepet mindig le kell zárni, vagy le kell zárni, amíg leáll, különben a termékben a betétek jelennek meg, ami megtöri a feszességet, aminek következtében a berendezést meg kell javítani vagy kicserélni.

A szelepet egy középen lévő lyukkal ellátott tömítőgyűrű alakítja ki, amely szelep nyitottnak tekinthető, ha az egybeesik az áramlás irányával. Ellenkező esetben, ha a szelep a csővezeték falaira merőlegesen van felszerelve, az eszközt zártnak tekintik.

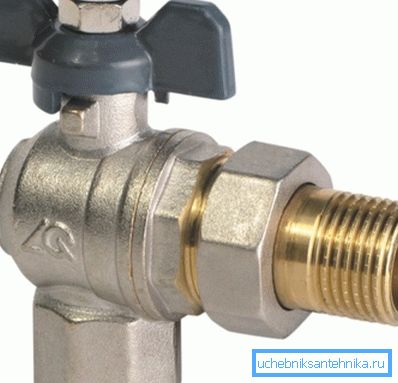

Corner opció kocsival (amerikai)

besorolás

Válasszon három paramétert:

Szelep tervezése Vannak:
  • egyenes;
  • halad;
  • keverő;
  • sarokban.
A folyosón A vízfolyástól függően:
  • teljes furat (90-100%);
  • standard (70-80%);
  • nem teljes fúrt - (40-50%).
anyag A következő fém használható:
  • acélból;
  • öntöttvas;
  • rozsdamentes acél;
  • bronz;
  • sárgaréz;
  • PVC.

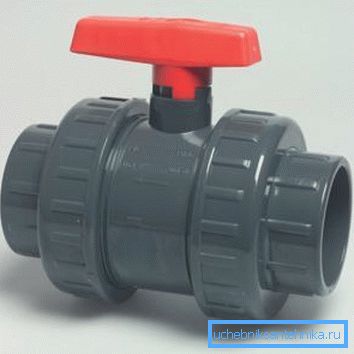

A fotó - műanyag golyóscsapon

Tipp: a termék kiválasztásakor nagyobb figyelmet kell fordítani a részleteinek minőségére, ez garantálja hatékony és hosszú munkáját. Azt is megtudhatja, hogy melyik médiumot kívánja használni és milyen hőmérsékleten.

felszerelés

Olyan karimákat kell használni, amelyek ellenállnak a hálózat nyomásának. Az is fontos, hogy a lehető legegyszerűbben helyezzük és rögzítsük őket.

Tipp: további segédeszközöket lehet felszerelni a szelepre, ha elektromos hajtásokkal rendelkezik.

A telepítés befejezése után újra kell ellenőrizni mindent. Például, hogy a forgácsok és a karcolások ne jelennek meg az átmenő lyukakon, védeni kell őket. Javasoljuk, hogy a telepítés előtt távolítsa el a gyártási csomagolást.

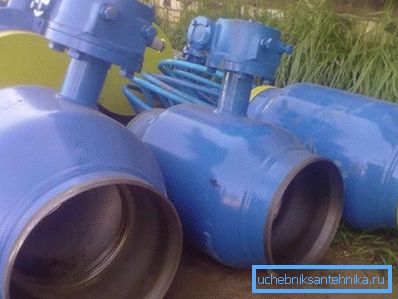

Acél golyóscsapok CMS

A berendezés jellemzői

Jelölje ki a gömbcsap karima típusának pozitív műszaki jellemzőit:

  • hosszú távú használat;
  • nagyfokú tömítettségi átfedési áramlást biztosít;
  • kis átmérőjű;
  • megbízható és egyszerű kialakítás;
  • kis hidraulikus ellenállást hoz létre a rendszerben;
  • bármilyen munkahelyzetbe felszerelhető;
  • a karbantartás nem kötelező;
  • a szelep nyitása és zárása nem okoz nehézségeket;
  • ha a daru összecsukható teste van, akkor saját kezével javítható;
  • A kézi vezérlés gyorsan le tudja állítani a folyadék áramlását.

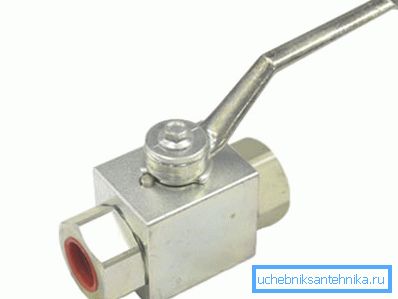

Golyósorsó 2 2 kézi vezérléssel

A hátrányok közül kiemelkedik:

  • nagy súly;
  • magas ár;
  • a kézi vezérlésű hosszú fogantyúk használatának szükségessége.

A kapcsolószelep kialakításának jellemzői

  1. A termékeket széles körben használják az iparban.
  2. A kialakítás képes elviselni a maximum 16 atm nyomást és a munkafelület hőmérsékletét 120 ° C-ig.
  3. Az ilyen daruk számára a legjobb anyag a réz. Nem csak a test készült, hanem a labda is.
  4. Az oxidok és a krómozott acél is gyakran használják a rozsda megakadályozására.
  5. Az áramlási ellenállás csökkentése érdekében a daru tengelykapcsoló változatát úgy kell megtervezni, hogy a belső átmérője egybeesik a csővezeték átjáró átmérőjével.
  6. Mivel a szelepszár nem érinti a tokot, az a szabályhoz ragaszkodik. Ezt olyan fluoroplasztikus tömítések biztosítják, amelyek ellenállnak a magas közeg magas hőmérsékletének és a nagy nyomásnak.

Hogyan válasszunk

  1. Mielőtt elmész a boltba, mérje meg a csővezeték keresztmetszetét, a gömbcsap belső méreteinek egybe kell esniük.
  2. Írja le a régi taps címkéjét, vagy vigye magával.. További hardverelemekkel kapcsolatban forduljon egy boltban lévő tanácsadóhoz.
  3. Vizuálisan értékelje a termék minőségét, például védjegye és részletes címkézése. Tudja meg, van-e minőségi tanúsítvány a termékekre és a gyártó utasításaira.
  4. Ezenkívül ellenőrizze, hogy van-e a fő utasításban oroszul fordítás, amely az importált áruk licenszszerű értékesítését jelzi.

Fontos: Ha nem tisztázott, hogy a termék a pultra került-e, akkor a könyörtelen fordítás, a logók és a feliratok eltérései vannak, vagy nem csak a gyártási dátum, hanem a gyártási ország is, akkor az ilyen termékek minősége nagyon kétséges.

  1. Felhívjuk figyelmét, hogy a daru felületét nem szabad lecsípni és megrepedni védő bevonattal, áramlással, szabálytalanságokkal, festési késéssel a forgatógombon. A minőségi terméknek ugyanolyan vastagsága van a héjnak és a szimmetrikus részeknek.

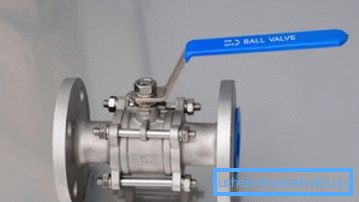

Karimás gömbcsap 1-hez
  1. Mágnessel ellenőrizze, hogy a gömbcsap fémje. Ideális esetben - a rézből, egy hamis acélból. Ráadásul a labda homályos tükörfelülete megerősíti, hogy alacsony minőségű termékeket tart.
  2. A testnek rézből kell készülnie, kivéve a krómozott csapokat. A hamisítás silumin vagy horganyzott. A termék belsejében lévő fém színének világos sárga színűnek kell lennie, a bevonat nem karcolódhat.

Tipp: Ne feledkezzen meg egy egyszerű dologról - egy minőségi termék nem lehet olcsó.

következtetés

Most van egy ötlete a karimáról és a tengelykapcsoló gömbcsapokról, arról, hogy mit kell és hol használják. Miután megismerkedtek a teljesítményadatokkal, tudatosan tudnak megközelíteni a szükséges termék kiválasztását.

A jelen cikk videója lehetőséget nyújt a fenti témakörre vonatkozó további információk megtalálásához.
