Készülék a víz alatt: a fő elemek és az összetevők

Mi a jó? Nyilvánvalónak tűnik a válasz: egy lyuk a talajban, amelyből víz kiszivattyúzódik. Nyilvánvaló és téves. Előtte van egy sor berendezés - a szűrővel egy ülepítő tartálytól az automatikus szivattyú indításáig A cikk témája a vízsugarak telepítése.

alkatrészek

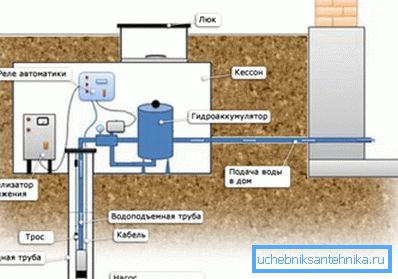

Tehát mit tartalmaz a kút? Azonnal megfogalmazzuk: egy viszonylag kis mélységű (kb. 70-100 méteres) mélységű kút építését tárgyaljuk, amelynek áramlási sebessége elegendő ahhoz, hogy egy vagy két vagy három magánház lakóinak vízhez jusson. Bonyolultabbak az ipari mélységek, amelyek óránként tíz köbméter vizet képesek szállítani, és az alsó horizonton vizet veszik.

Lépjen le a fúrólyukon.

• Csatorna is. Ez egy cső vak falakkal, vízszintes rétegbe süllyesztve a szűrő alatt.
• Valójában olyan szűrő, amely biztosítja a szivattyúból a homokból és talajrészecskékből származó víz tisztítását.
• Burkolatcső, amely biztosítja a fúrólyuk falainak stabilitását. Köszönet neki, hogy a keskeny függőleges kút nem tört össze a működés első napjaiban.
• A kútfejben lévő pit vagy kaszáló. Ennek a sekély mélyedésnek a célja kétszeres: megvédi azt a csövet, amelyen keresztül a víz befagyasztja, és megakadályozza, hogy a talaj a burkolat felett áthaladjon.

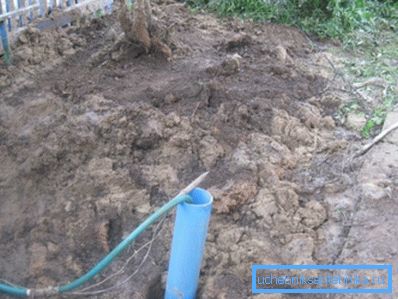

Érdekes módon: a meleg régiókban a kutak gyakran ezt az elemet nélkülözik. Különösen a Krím-félszigeten, a leghidegebb téli hónap pozitív hõmérsékleténél megfigyelhetõ, hogy a burkolat közvetlenül a talajról ragad; a víz be nem töltött bemeneten keresztül belép a házba.

• Olyan szivattyú, amely felemeli a vizet a mélységből.
• Nyomáscső, amelyen keresztül a víz a kútból a házba áramlik.
• Visszacsapó szelep, amely megakadályozza a víz visszafolyását a szivattyú leállításakor.
• Automatikus szivattyúvezérlés.
• Hidraulikus akkumulátor vagy felhalmozódott teljesítmény, amely lehetővé teszi a szivattyú készenléti állapotát.

Ebben a sorrendben részletesebben elemezzük a készülék vízforrásait.

A kút földalatti része

Burkolat oszlop

A szűrő és az üst a ház belsejébe kerülnek, és a saját kezetükbe fúrott kútba vagy a technológia bevonásával egészülnek ki. Az oszlopot általában a helyükön összeszerelik a zárakkal ellátott csőszakaszokból (leggyakrabban menetes).

A burkolat átmérője általában kissé nagyobb, mint a szivattyú átmérője; a legelterjedtebb 4 hüvelykes szivattyúkhoz 125 mm-es csövet használnak.

Milyen anyagokat lehet használni, és melyek azok a legfontosabb jellemzői?

• A hagyományos burkolat anyaga fekete acél. A korrózió érzékenysége ellenére az élettartama elérheti a 50 évnél hosszabbat a szilárd falvastagságnak köszönhetően, 5-6 mm-rel. A vastag falú cső nem fél a földi mozgástól, és biztosítja, hogy a kút bármilyen körülmények között működjön; az egyetlen hátránya ennek az anyagnak a magas ár.

• Az azbesztcement csövek sokkal olcsóbbak; sokkal alacsonyabbak és erősségeik. Az anyag csak a kút kis mélységére alkalmas stabil talajokhoz alkalmas (homokfúrás).
• Az alacsony nyomású polietilén (HDPE) még gazdaságosabb anyag. Gyakorlatilag korlátlan élettartamú - egy helyfoglalással: a lágy műanyag nem képes ellenállni a mechanikai igénybevételeknek.

Hasznos: csak burkolatcsöveket használnak burkolatokként, amelyeket erõsségük és falvastagságuk különböztet meg.

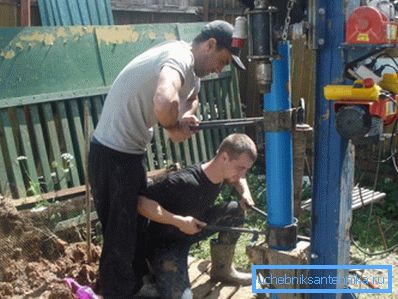

• Nem saválló poli (vinil-klorid) (NPVH) - kompromisszum az acél szilárdsága és az alacsony költségű polietilén között. A kissé merevebb csövek HDPE-ből; a menetes csatlakozások megkönnyítik egy oszlopba való kombinálását.

Mi a szűrő, amely kiküszöböli a szennyezést?

1. Az acél burkolat húrja általában rozsdamentes acél fonott szűrővel van ellátva.
2. A műanyag szűrő perforációs zóna. A kicsi lyukak egy kis szakaszon 1-3 méteres hosszúságon helyezkednek el a cső körülbelül egy méter hosszú szakaszán.

Priyamok, caisson

A gödör egy kút, kissé alacsonyabb a fagyás alatt. A falak betonozottak vagy vörös téglából vannak elhelyezve (a szilikát nem tolerálja a vízzel való tartós érintkezést). A burkolat körül a homlokzat közepén emelkedő agyagzár keletkezik, amely megóvja a kútfuratot a vízbevezetéstől a felületről.

Fentről a gödör betonlapra vagy vastag lemezekre van burkolva, és bármilyen módon szigetelt.

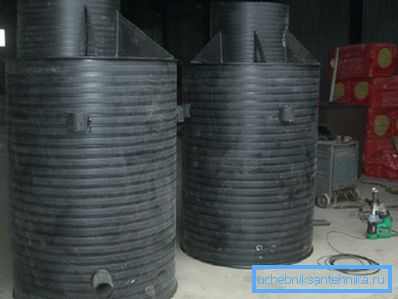

A kapulap kulcsos megoldás, műanyag, acél vagy beton harang, gyakran kapukkal ellátva. A Caissons nagy igénybevételnek örvend, mivel a jól felszerelt berendezésekben jelentős időtakarékos.

szivattyú

Mi lehet az a készülék, amely felhúzza a vizet a felszínre?

A boltokban háromféle szivattyú található.

1. felületi a gödörben vagy a kagylóban helyezkedik el, és felemeli a vizet, és vákuumot hoz létre a lefelé. Nyilvánvaló, hogy a nagy mélységből ilyen módon a víz nem emelkedik: az ilyen típusú szivattyúk kizárólag akkor használatosak, amikor a mélyedéseket 10 méteres vízmélységig homokkal helyezzük.
2. Membrán merülő szivattyú vezető szerepet játszik a mágnestekercsek ciklikus oszcillációinak köszönhetően. A gömbcsapok halmaza biztosítja a víz mozgását a megfelelő irányba a ciklus mindkét fázisában.

Ezek az eszközök jó nyomást biztosítanak a kompakt méret és alacsony költség mellett; azonban a mély mélyedésekben nem szabad használni. Az utasítás viszonylag kicsi (legfeljebb 2 év) erőforrással jár a javítások között: a munkafolyamatban lévő membránok folyamatosan deformálódnak, összegyűlik az úgynevezett anyagi fáradtság, és időszakos cserét igényelnek.

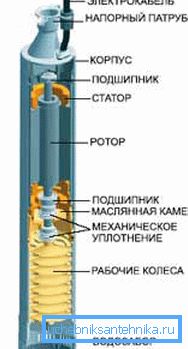

1. Végül a legnépszerűbb rendszer középpontjában a centrifugális szivattyú van. - A szokásos centrifugális járókerék fekszenek. A centrifugális szivattyú a közeli hozzátartozójától, az örvényszivattyútól, a járókerék és a burkolat közötti nagy távolságtól különbözik (így a gyártók elkerülik a gyorsuló eróziót az elkerülhetetlen csiszolórészecskékkel), és több lépcső jelenlétét teszi lehetővé az elkerülhetetlen nyomásesés kompenzálására, mivel a rés nő.

Minden szakasz külön járókerékből és diffúzorból áll; ugyanakkor a járókerekeket az összes elektromos motor közös tengelyére szerelik fel. Az egyik fokozat 5-10 méterrel növeli a szivattyú kimeneti nyomását.

Felületi berendezések

Mit is lát a vízszintes eszköz a talajszint felett?

ütköző

A hidroakumulátor vagy a felhalmozódó kapacitás ebben a szerepet játszik.

Minden megoldásnak saját előnyei és hátrányai vannak.

• Az akkumulátor képes több nyomást kialakítani a vízellátó rendszerben, és a vízellátó rendszer bármely pontján elhelyezhető. Az akkumulátorok azonban viszonylag kicsiek, és meglehetősen drágák.

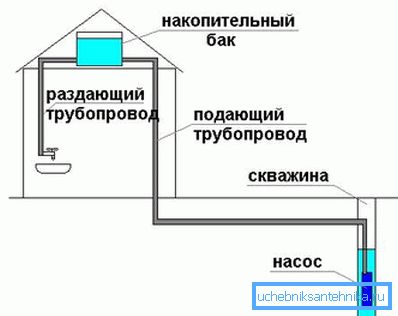

• A halmozódó kapacitás, éppen ellenkezőleg, mérsékelt költséggel nagyon jelentős mennyiségű lehet, amely lehetővé teszi, hogy áramkimaradást vagy szivattyújavítást végezzen kényelmetlenség nélkül. Azonban az épület tetején kell elhelyezni.

Hivatkozás: Annak érdekében, hogy a vízellátó rendszerben megengedett 1 kgf / cm2 nyomást biztosítsunk, a kapacitást 10 méter magasra kell emelni, ami nagyjából három emeletnek felel meg.

automatizálás

Ez egy érzékelő, amelynek parancsán a relé be- és kikapcsolja a szivattyút.

Az érzékelő típusa függ a puffer kapacitás típusától:

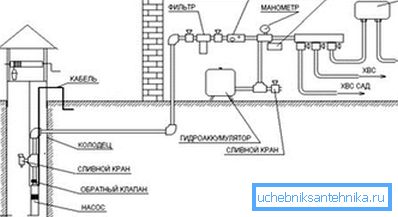

• Hidraulikus akkumulátor esetén a szivattyú bekapcsol, ha a vízcsőben a nyomás a küszöbérték alá esik.

• Felhalmozódott állapotban az úszókapcsoló vízszint-érzékelő kerül.

következtetés

Ha az olvasó nem kapott választ semmilyen kérdésre - talán megtalálja őket a videóban ebben a cikkben. Sok szerencsét!
