Kézi szivattyú a legfontosabb különbségekhez és típusokhoz

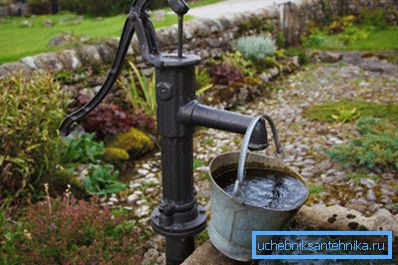

Napjainkban a források túlnyomó többsége elektromos berendezéssel van felszerelve a víz szivattyúzásához, és a kézi szivattyúk a kutakhoz meglehetősen ritkák. Eközben ez a fajta eszköz tökéletes megoldás a hálózati áramkimaradások és a telek fő vízellátása esetén.

Mindenki tudja, hogy az időjárási katasztrófák és a berendezések bontása teljesen elhagyhatja az egész területet elektromos áram nélkül, ebben az esetben a kézi szivattyú garantálja, hogy soha nem lesz semmilyen megszakítás.

A berendezések típusai és jellemzői

Valójában a vízszivattyú kézi készülékeinek lehetőségei nem annyira, a legtöbbjük különbözik a használt csomópontok tervezési jellemzőiben és konfigurációjában. A működtetés elve minden eszközhöz hasonló, de a víz mélységétől függően változik.

Dugattyús szivattyúk

Amint azt Önök is tudják, az ilyen típusú berendezések leginkább az Abyssin-típusú lyukakhoz alkalmazhatók, de más konfigurációjú vízbevitellel is használhatók. Az ilyen eszközök fő előnye az egyszerűség és a megbízhatóság..

És ha van egy kis felszerelésed, akkor szerszámok, ha akarod, kézi vízszivattyút hozhatsz egy kúthoz a saját kezedben. Be kell vallanod, hogy nem valószínű, hogy bármilyen más típusú eszközt megtehetsz.

Vegye figyelembe részletesebben a tervezés összes jellemzőjét:

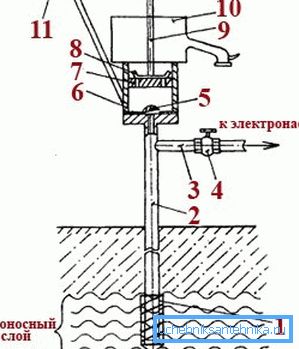

• A víz a víztartóból a vízbevezetésen keresztül vezet. A kút típusától függően ez lehet egy játék, amelynek szűrője (Abyssinian kút), hálószűrő vagy műanyag szűrő.
• A 2. cső a föld felszínéhez vezet, átmérője és hossza változhat, de nem szabad megfeledkezni arról, hogy a következő követelményeknek kell megfelelnie: mivel a szivattyú száraznak, a csőfalnak merevnek kell lennie. A legjobb illeszkedő fém vagy műanyag.
• Ha a kézi szivattyút az elektromos motorral párhuzamosan használják, akkor a szivattyú oszlop előtt el kell dönteni a csövet, amelyen keresztül a víz belép a házba.
• Egy másik fontos részlet, amikor párhuzamosan kétféle típusú berendezést használ, egy ágra taposó. Ha kézzel szivattyúzza a vizet, akkor zárva kell lennie, különben a víz két irányban megy, és sokat kell szivattyúznia. De a legegyszerűbb módja a visszacsapó szelep felállítása, és nem kell folyamatosan blokkolni a vonalat.
• Ezután következik a kézi szivattyú teste, amelyben minden fő munkadarab található.

• Az 5 tárcsás szelep a következőképpen működik: amikor a dugattyú felemelkedik, alatta vákuum keletkezik, és a membrán kinyílik, és a teljes tér vízzel telik.
• A 7-es henger a fő szivattyúegység, amely felfelé és lefelé mozogva szivattyúzza a vizet két szelepen keresztül.
• A 8 dugattyús szelep a tetején található, és a következő elv szerint működik: a dugattyú lefelé mozog, nyomást gyakorol a vízen, amely lezárja az 5 szelepet, és megnyitja a dugattyú szelepet, és a tér tele van vízzel. És amikor a mechanizmus felfelé mozdul, ugyanaz a vízerõ zárja el a 8 szelepet, és a folyadékot a tartályba szorítják vagy azonnal kiönlik.
• A 10-es kapacitás lehet vagy nem jelenhet meg a kialakításban, mindez a felhasználási jellemzőktől függ.
• A dugattyú a 9 rúd segítségével mozog, amely egy csuklóval van összekötve egy mérleggel, amely szintén munkafogantyúként szolgál.

Amint láthatja, a fizika alapelvei ennek a mechanizmusnak az alapját képezik. A tervezésben nincs bonyolult, ezért annyira megbízható és szerény.

Megjegyzendő, hogy legfeljebb 10 méter mélységű vízmélységű dugattyús szivattyúkat lehet használni, különben a készülék által létrehozott vákuum nem lesz elegendő a víz felemeléséhez. (Lásd még a cikket Egy szivattyúállomás csatlakoztatása a kúthoz a saját kezével.)

Sucker rúdszivattyúk

Ez a fajta berendezés sok szempontból hasonlít az előzőhöz, de vannak szerkezeti különbségek, amelyek révén az ilyen szivattyúk nagy vízszintekből kiporálhatják a vizet. Fő előnyük a szivattyúzási mechanizmus helye, alul van, így a mélység nem számít annyira.

Tekintsük az eszköz működési elvét:

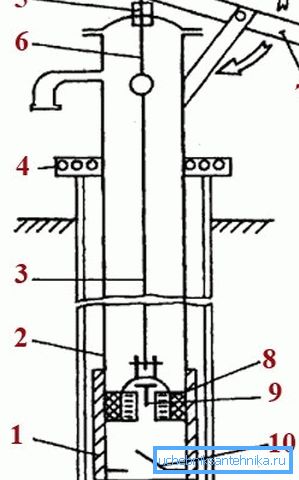

• Az 1 szivattyúhenger a tervezés legvégén helyezkedik el, ennek a csomópontnak a lényege az erő és a geometriai korrektség.
• A henger egy vízcsőhöz van csatlakoztatva, amely maga a felszínre megy, ahol mereven rögzítve van a kút burkolatán vagy a kút betonfalán egy speciális rögzítővel.
• A cső a felszínhez egy 3 rúd halmaza, amellyel az erő átkerül a mechanikára.
• A rudakat egy speciális rendszer segítségével csatlakoztatják a fő szivattyúegységhez, a 8 dugattyúhoz, ez a rész jól illeszkedik a hengerhez, mivel a rendszer teljesítménye közvetlenül attól függ.
• A henger alján egy 10 szívószelep van, amely különböző kialakítású lehet - mind a lemez, mind a golyó. Ez akkor nyílik meg, amikor a dugattyú felfelé mozog és bezáródik, amikor lefelé mozog.
• A 9 szelep a dugattyú közepén helyezkedik el, speciális horonynak kell lennie a jobb teljesítmény érdekében.
• A rúd felső részén a 6 rúddal van összekötve, amely elforgathatóan kapcsolódik a 7 egyenlő súlyhoz, amely a hajtókar funkcióit végzi.
• A testszár kiömlésének helyén egy olaj tömítés van elhelyezve 5, amely megakadályozza a szennyeződés és csapadék bejutását a szerkezetbe.

Tipp Amint a gyakorlat azt mutatja, a dugattyúban lévő dugattyú legjobb tömítése meglehetősen egyszerű módon biztosítható: a felső részen lévő gumiból vagy bőrből egy darabból, a lyukmintázat szerint kivágva.

A dugattyús rúdszivattyúk működésének főbb jellemzői, amelyeket figyelembe kell venni:

• Ne feledje, hogy az alsó szelepnek mindig a vízben kell lennie, ezért a csövet vízbe kell meríteni, hogy a vízszivattyú vízszivattyúja ne legyen vízszintes vízszint felett.
• A kialakításnál és rögzítésnél a dugattyút úgy kell beállítani, hogy az alsó helyzetben 5-6 centiméterrel ne érje el a szelepet.

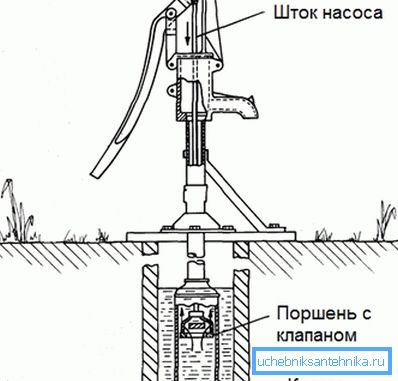

A készülék működési elve meglehetősen egyszerű: amikor a dugattyú lefelé mozog, az alsó szelep bezáródik, és a víz nyomása kinyitja a felső szelepet, aminek következtében a folyadék áthalad a henger feletti térbe. Ha felfelé mozdul, az eljárás fordított: a víz lezárja a felső szelepet, és egy vákuum a dugattyú alatt megnyitja az alsó szelepet.

Az öngyártó szivattyú főbb jellemzői

Mint tudják, a berendezés megvásárolható a kész formában, de gyakran az ára meglehetősen magas, és az ilyen költségek nem indokoltak, ha a dákóban vagy tartalék opcióként használják.

Ebben az esetben saját maga készítheti el az eszközt, és az utasításaink segítenek ezzel:

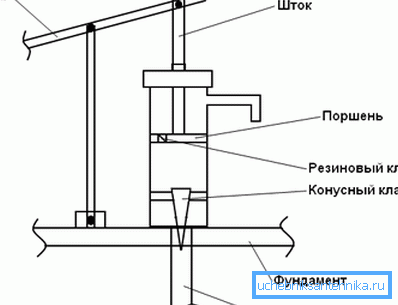

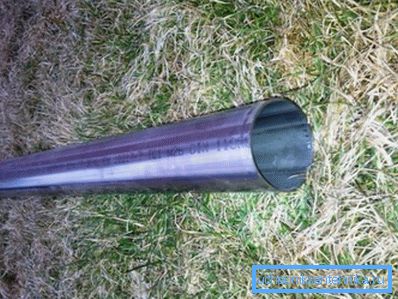

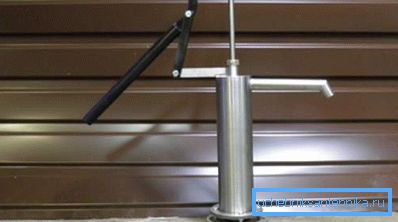

• Szivattyúház, ideális választás - a szokásos vagy rozsdamentes acélból készült csődarab. A rész hossza kb. 80-100 cm legyen, használat előtt ellenőrizni kell a belső felületet a simaság érdekében a legjobb teljesítmény érdekében.

• A felső burkolat fém vagy tartós műanyagból készült. A száron lévő lyuk középen készül, és a legnagyobb megbízhatóság érdekében tömítőrúd van felszerelve.
• A következő az, hogy gondoskodjon a dugattyú gyártásáról - alkalmas műanyag vagy fém. Ideális - egy kisebb átmérőjű csődarab, amely befelé halad, kis résekkel. Ne felejtsd el a gumi vagy a bőr tömítését, annál szigorúbb a dugattyú, annál nagyobb a teljesítmény, azonban túl szoros illesztés miatt nehéz a szivattyú működtetése.
• Azok a csövek, amelyeken a víz áramlik, elég erősnek és sűrűnek kell lenniük, a tömlők használata nem megengedett.
• Különös figyelmet kell fordítani a szelepekre, elég megbízhatónak kell lenniük, hogy ne engedjük a vizet, ha a szivattyú nem fut. Ezt a munkát legjobb szakember végzi.

Fontos megjegyzés! Sokan hibázzák a szivattyú alap nélkül történő felszerelését, a formatervezés később laza, ami egyes alkatrészek összetöréséhez vezethet. A legjobb, ha erősen rögzítjük a testet, és ha ez egy Abesszin-kút, akkor egy kis nyakkendőt öntsünk.

következtetés

A megélhetésünk teljes automatizálásának ellenére jobb, ha mindig áramkimaradás esetén van lehetőségünk biztonsági beállításra. (Lásd még a cikket Hogyan válasszunk szivattyút egy kútnak: kiválasztási kritériumok.) Ezért a kézi szivattyúk soha nem veszítik el jelentőségüket. A jelen cikk videója segít megérteni az ilyen típusú eszközök jobb megértését.
