Külső vízellátó és szennyvízhálózatok: a szabályozási

Melyik SNiP a külső vízellátó és csatornahálózatokon jelenleg érvényes? Milyen követelményeket támasztanak a tervezők és a telepítők? Milyen anyagokból készült kültéri vízvezeték? Melyek a csatornarendszerek? Próbáljunk ezekre a kérdésekre válaszolni.

Szabályozási dokumentumok

A számunkra érdekes területeken két SNiP van:

• SNiP a vízellátó és csatornázó külső hálózatok tervezéséről 3.05.04-85.
• SNiP 02.04.02-84, amely tartalmazza a külső vízellátás kiépítésére vonatkozó követelményeket.

Ezenkívül van egy külön GOST, amely a számunkra érdekes külső hálózatok rajzainak elkészítéséhez szükséges. A GOST 21.604-84 1983. július 1-jén üzembe helyezésre került, és napjainkig érvényes.

Vizsgáljuk meg mindkét dokumentum kulcsfontosságú követelményeit.

SNiP 3.05.04-85

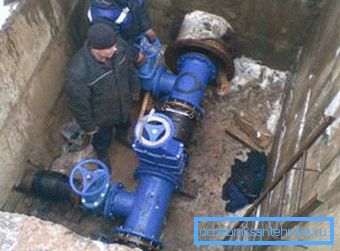

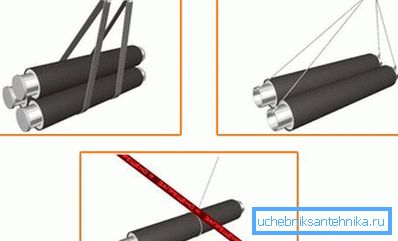

Hogyan kell végrehajtani az SNiP szerinti vízellátás és csatornázás külső hálózatainak telepítését? A csővezetékek elemeinek mozgó védőbevonattal való mozgatásakor olyan berakodási és szállítási módokat kell alkalmazni, amelyek kizárják a bevonat károsodását.

Az árokban lévő csövek elrendezése kizárja az idegen tárgyak beléptetését. A csővezeték összeszerelése előtt az elemeket belülről vizsgálják és szennyezik.

Ha nem nyomásos csővezetéket szerelnek a harang alakú csövekről egyenetlen talajon, akkor ezeket a lejtőn lévő résekkel kell elhelyezni. Az instrukció ebben az esetben alacsonyabb valószínűséggel jár a szivárgásnál a kapcsolat nyomáscsökkentése során.

Az egyenes szakaszokban lévő csővezeték egyenességét vizuálisan ellenőrizzük, a tükör használatával történő tisztításhoz.

A projektben rögzített csővezetékek tengelyének pozíciójától számított legnagyobb megengedhető eltérések a következők:

A nyomóvezetékeket enyhe ívben vagy ívben lehet elhelyezni, két feltételtől függően:

• Gumitömítéssel ellátott aljzatcsövekből szerelik fel..

• A forgásszög az egyes aljzatokon nem haladja meg a 2 szögfokot 600 mm-es átmérővel és 1 szögfokú keresztmetszettel, 600 mm-nél nagyobb átmérővel.

Az aljzatok varrásakor a csövek középpontja úgy, hogy az aljzat hornyának szélessége ugyanolyan legyen a teljes kerület mentén.

A hegesztett acélcsöveket a hegesztés (egyenes vagy spirál) elmozdulásával legalább 100 mm-rel szerelik fel. Kivételt képeznek a csövek, amelyeken belül és belül forralt varrat található.

A külső vízvezeték- és szennyvízhálózatokat öntöttvas csövek nélkül, gumi tömítések nélkül helyezzük el, a karmok vagy bitumenes kábellel történő szigeteléssel, valamint az azbesztcement habarccsal történő tömítéssel. Hasonlóképpen, a csatlakozás befejeződött beton és vasbeton csővezetékek.

Azonban: ha egy kis átmérőjű csővezetéket saját kezűleg szerelünk össze, sokkal könnyebb használni a csövekhez használt egészségügyi szilikon tömítőanyagot.

SNiP 02.04.02-84

A háztartási használatra szánt víz minőségének meg kell felelnie a GOST 2874-82 követelményeinek.

Megjegyzés: Ez a dokumentum jelenleg megszűnik. A vízminőség követelményeit a SanPiN 2.1.4.1074-01 tartalmazza.

A vízellátó rendszer tervezésénél a következő vízfogyasztási normák szerint kell eljárni:

A fej nem lehet kevesebb, mint:

• Az egyemeletes épület bejáratánál - 10 méter.
• A többemeletes épület bejáratánál - 10 m + 4 méter az épület minden emeletén.
• Az utcai oszlopban - 10 méter.

Ha egy emeletes épületet építenek egy alacsony emelkedésű épületben, saját szivattyúállomással szállítják.

A víz forrása lehet:

1. Csatornák, folyók.
2. Tavak, tavak és víztározók.

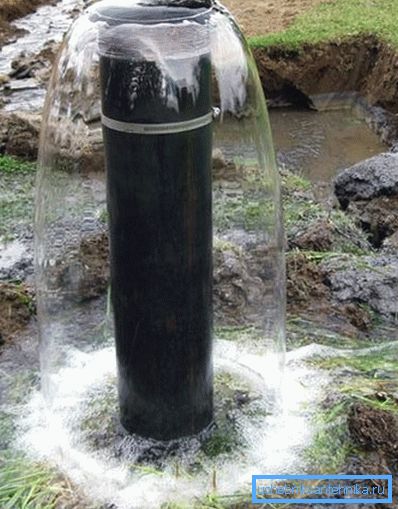

3. Wells.

Az ipar számára megengedett a kezelt szennyvíz használata; de a termelési ciklusban tilos az ivóvízellátás követelményeinek megfelelő víz.

anyagok

Lássuk, milyen anyagok vannak a külső vízellátás és szennyvízhálózat masszív építésén.

Vízellátás

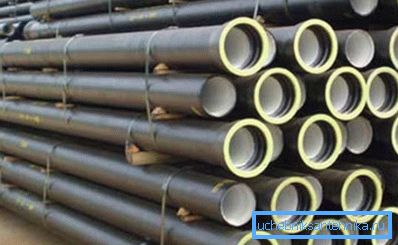

A hegesztett vasat széles körben használták a csővezetékek építéséhez a hetvenes évek végéig. Aztán használt csengőcsöveket üldözésre; a tömítés cementzárral és ólomolvadékkal történt. A modern öntöttvas csövek gumitömítő gyűrűkkel vannak felszerelve, és nagy mechanikai szilárdságra van szükség.

Az acélcsövek a hegesztett varratok gyors és technológiai csatlakozásával a vasútra rövid időn belül a Szovjetunió összeomlása előtt kerültek. Az innováció ára a források erőteljes csökkenése: a külső vízellátó hálózatok javítása az üledékek korróziója és túlnövekedése miatt gyakran 15-20 évvel a telepítés után.

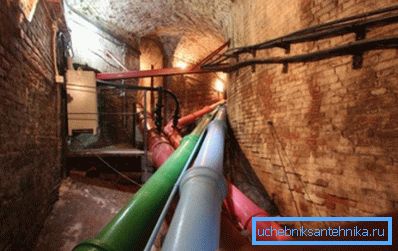

Összehasonlításképpen: a Peterhof híres szökőkutak építéséhez használt öntöttvas csövek az 1721-es üzembe helyezés óta nem változtak.

Jelenleg a fémcsöveket polietiléncsövekkel helyettesítik. A nyomócsövet alacsony hőmérsékletű hegesztéssel kapcsolják össze: a szomszédos szempillák végeit megolvasztják és egymáshoz nyomják, amíg a polimerolvadék megszilárdul. A megoldás minimális élettartama 50 év; a műanyag felülete nem szennyezi az üledéket és rendkívül alacsony hidraulikus ellenállást biztosít.

csatornahálózat

• Itt ismertették a hagyományos öntöttvasakat: napjainkig a lyukak közötti szennyvizet gyakran lefektetik.
• A vasbeton csöveket rendszerint a kollektorok gyártásában használják.
• A kerámiákat elsősorban az iparban alkalmazzák kémiailag agresszív és magas hőmérsékletű szennyvíz szállítására.

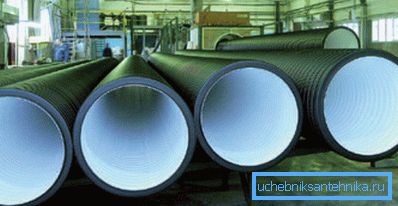

• A poli (vinil-klorid) -csöveket nagymértékben használják öntöttvas mellett kis átmérőjű szennyvízrendszerek telepítéséhez; de a kollektorok építésére, a vasbetonon kívül, kétrétegű, külső hullámú, polietilénből készült csöveket használnak.

következtetés

Az anyagok felsorolásával szándékosan elhagytuk a relatív viszonylag egzotikus fajtájú csöveket, amelyeket az olvasó alig találkozhat a mindennapi életben. A további információk, mint rendesen, videót kínálnak ebben a cikkben. Sok szerencsét!
