Külső vízvezeték és szennyvízelvezető rendszer: mit kell

A külső kommunikáció telepítésének megkezdése előtt ne feledje, hogy az ezekre vonatkozó követelmények tartalmazzák a külső vízvezetékek és szennyvízek építési kódját. A követelményeknek való megfelelés elmulasztása megzavarhatja az ökológiai egyensúlyt a helyszínen, ami a szennyvíz talajba jutását és a víztározó szennyeződését eredményezheti. Ezenkívül maga a rendszer gyorsan meghibásodhat.

Külső hálózatok telepítését szabályozó dokumentumok

Az a fő dokumentum, amely szerint a külső vízvezeték szerelését végzik, a SNiP No. 3.05.04 / 85.

Ezenkívül figyelembe kell venni a következő gyűjtemények rendelkezéseit is:

• SNiP №III / 4/80;
• SNiP № 3.01.03 / 84;
• SNiP № 3.01.01 / 85;
• SNiP No. 2.04.02 / 84.

A kész kommunikációt a 3.01.04 / 87 SNiP szerint kell üzembe helyezni.

A normák szerint a vízvezetékek külső víz- és szennyvíz analógok esetében a következők lehetnek:

• azbesztcement;
• acélból;
• vasbeton;
• öntöttvas;
• kerámia;
• műanyagból.

Figyelj! Most a leggyakrabban használt polimer csőtermékek. Azokat kültéri telepítésre kell címkézni. Az ilyen csövek általában fekete színűek, kék csíkkal.

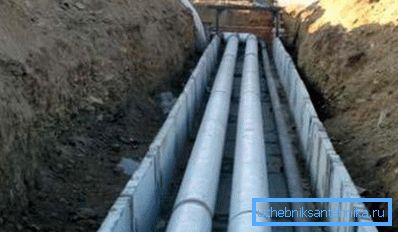

A csővezetékek elhelyezésére vonatkozó általános követelmények

Az SNiP № 2.04.02 / 84 szerint a vízellátás külső részének kötelező elemeket kell tartalmaznia.

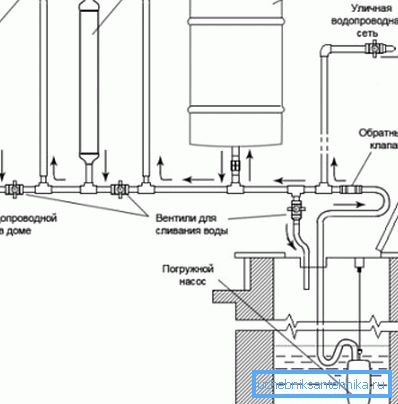

A vízvezeték rendszer elemei

1. Vízbevitel.
2. csővezeték, forrásokat szállít a ház bejáratához.
3. Tároló tartály (víztorony).
4. A csővezeték előtt egy ellenőrző épületet kell elhelyezni.. Amikor a vizsgálati kutakat a külső vízellátásra szerelik fel, a szelepek be vannak szerelve.
5. A nyomás (nyomás) kívánt értékre történő növelése érdekében a rendszer vízszivattyú állomással van felszerelve.
6. Szűrőegység, a víz tisztítása az ivóvíz állapotába.

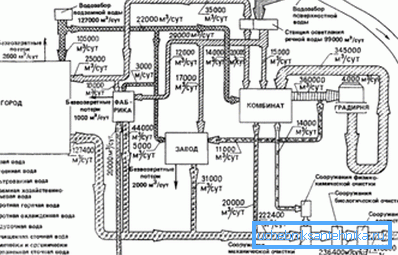

A külső vízellátó rendszerekkel foglalkozó közös vállalat a célok alapján osztja azokat a következő kategóriákba.

1. A háztartási típus ivóvizet biztosít a tulajdonosoknak.
2. A tűz analóg a tüzek eloltására szolgál.
3. A termelési verzió technikai víz szállítására szolgál. Hűtőberendezésekhez, termékek gyártásához stb.
4. A növények öntözéséhez szükséges öntözési fajok.
5. A keringtető vízellátás a vízfogyasztás csökkentésére szolgál.
6. Leggyakrabban a kombinált hálózatot a kezek rendezik. Használható például a növények vízhez és ivóvízellátáshoz.

Figyelembe veendő tényezők

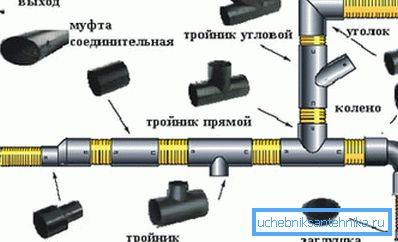

1. A csövek kiépítése a hálózat összeszereléséhez, nem engedik a felületükbe, a hulladékba és a felszín alatti vízbe való behatolásnak. A termékeket és tartozékaikat nem szabad szennyezni.
2. A kommunikáció a jóváhagyott projekt szerint zajlik.
3. A lerakodások előtt a csöveket ellenőrizni kell, hogy megfelelnek-e a tervezési méreteknek.
4. A szabad áramlású harang alakú hálózatok csöveket a vízáramlás irányába kell helyezni.
5. Egyenes szakaszokon folyamatosan figyelnie kell a hálózati telepítés egyenességét.
6. Az utasítás azt ajánlja, hogy a fémcsövekről származó kommunikációkat korróziógátló vegyülettel kell kezelni.

Hálózati konfiguráció

1. Az árokot a vízbevezetésből, a talaj fagyási szintje alatt, legalább 20 cm-re kell ásni.
2. A jól záró szelepek ellenőrzése a kültéri vízvezeték szerelésére szolgál. Átmérőjüket és típusukat a specifikációkban meg kell határozni.

Figyelj! Ha a rendszer egy közös kommunális vízellátó rendszerhez csatlakozik, a legjobb, ha a Vodokanal alkalmazottait bízza meg. A házon belüli kábelezés önállóan elvégezhető.

1. A külső vízellátás minimális meredeksége minden méterre 3 cm legyen, a vízbevitel irányába.
2. A csövek minimális keresztmetszete az utcai szennyvízelvezetési szabványoknak a típusától függően. Ha ez egy teljesen különálló háztartási hálózat - 200 mm, ha az összes eső viharrendszer 250 mm.

A kültéri vízvezetékek átmérőjét a vízfogyasztás, valamint a rendszer összes szegmensének hidraulikus ellenállása alapján határozzák meg.

Ebben az esetben a külső vízellátás minimális átmérője:

• nagy települési hálózatok, valamint ipari létesítmények - 100 mm,
• vidéki területeken - 75 mm.
• Ha az épület többszintes - 150/200 mm.

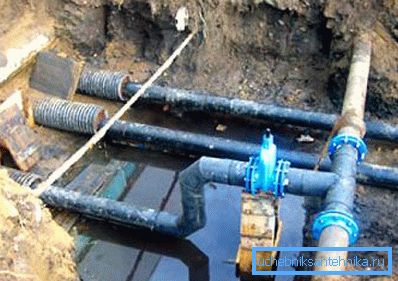

Mérnöki hálózatok kölcsönös elrendezése

1. Ha párhuzamos fektetési csöveket, vízellátást és szennyvizet kell elhelyezni legalább 40 cm-es távolsággal.
2. Szigorúan tilos a csatornahálózat telepítése az egészségügyi vízellátás területén.
3. Ha a rendszert nem lehet átlépni, akkor a csöveket egyenes irányban kell elhelyezni. Tilos az acut szögben való átlépése. Ugyanakkor figyelembe kell venni a külső vízellátás lejtését is.
4. A szennyvízcsatorna felett vízvezetéket kell elhelyezni. A metszéspontok között a függőleges résnek legalább 0,4 méternek kell lennie.
5. Ha műanyag csöveket használnak a rendszerek felszereléséhez, ezeket acél burkolatok védik a kereszteződési helyeken. Ezeknek az elemeknek a hossza és így az ára függ a talajtól. Ha ez agyag, akkor a burkolat hossza mindkét irányban 5 m legyen a keresztezési ponttól. Erősen szűrődő talajon (például homokos), az ábra 10 méterre emelkedik.
6. A csatorna és a vízvezetékek bejáratának az épületbe való beesése legalább 1,5 m legyen.

következtetés

A kültéri kommunikáció építéséhez be kell tartania az építési szabályokat és előírásokat. Ezeket az SNiP-k tartalmazzák, ezeket a dokumentumokat munka előtt meg kell vizsgálni.

A jelen cikkben szereplő videó sokkal hasznosabb.
