Merülő merülő szivattyúk: első ismerős

Hogyan működik a szivattyú? Milyen jellemzőkkel és hogyan lehet kiválasztani egy merülő szivattyút egy kúthoz? Mit kell különös figyelmet fordítanod a telepítéskor?

A cikkben megpróbálunk válaszolni ezekre és néhány más kérdésre.

Munkakörülmények

Milyen feltételek vannak a háztartási szivattyúk számára?

Ennek megértése világossá teszi, hogy melyik jellemzők a legfontosabbak a készülék értékelése során.

• A szivattyú a szivattyút a motor hűtésére pumpálja.. A hűtés minőségét többek között az eszköz testének és a kút falainak hézagai befolyásolják: túl kicsi a távolság nem kívánatos. Továbbá: ebben az esetben fennáll annak a veszélye, hogy a terméket leengedi vagy eltávolítja.
• A szivattyú a kút aljától bizonyos távolságra van felfüggesztve; míg a legtöbb víz felett néhány méter. Így kompenzálják a talajvíz elkerülhetetlen szezonális változásait.
• Szolgálat, hogy enyhén, nehéz. A termék több tíz méter mélységből való eltávolítása önmagában nem triviális feladat; de a fúrólyuk deformációja is lehetetlenné teheti.

Kérjük, vegye figyelembe: ha a búvárszivattyú behelyezése a kagylóba a saját kezű kagylóval teljesen megvalósítható, akkor a burkolat deformálódásával történő felemelése megkövetelheti a fúróberendezés bevonását.

• A berendezés által létrehozott nyomás nem korlátozódik a felületre való távolsággal. Szükség van a feleslegre, ami nem csak elegendő nyomást eredményez a lefolyó tartályok és keverők működtetéséhez, hanem felülkerekedik a csövek hidraulikus ellenállásával.

besorolás

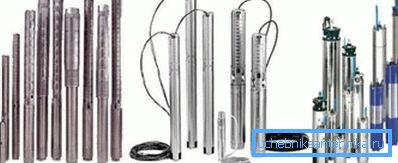

Szóval, milyen eszközökről beszélünk?

örvény

A kialakítás meglehetősen egyszerű: a járókerék túl nagy nyomást hoz létre a forgástengelytől távolabb; a tengely mentén éppen ellenkezőleg, ritkulás következik be, ami vízfelvételt biztosít a kútból. Úgy tűnik, hogy a rendszer egyszerű és hibatűrő, ezért a szivattyú ára minimális lesz, és a szolgáltatás élettartama remek lesz.

Azonban, mint mindig, az ördög a részletekben van.

Ne feledje, milyen nyomást kell létrehoznia ezt az egységet. Tíz méterre, ugye? Annak érdekében, hogy a kimeneten 7-9 kgf / cm2 túlnyomás érhető el, a járókerék és a burkolat közötti rést milliméteres törtrészekben kell kiszámítani - különben a víz egyszerűen körbefut.

Ha a nagy részecskék behatolása, amelyek a járókerék ékelését képesek megakadályozni, megakadályozzák a durva szűrőt a bemeneti nyíláson, akkor mi a teendő a kis csiszolóanyagokkal? Késeket hordanak és összetörik a hajótestet; ezért költséges javításra van szükség, ami a szivattyú alkatrész teljes cseréjét eredményezi.

A Bizonyítékkapitány azt javasolja, hogy az örvényszivattyúkat csak olyan kivételesen tiszta vízforrásokhoz használják, amelyek köbméterenként legfeljebb 30 gramm szennyeződést tartalmaznak.

csavar

Csavarozza le a lefutó szivattyúkat - a vortex pontosan ellentétes a szennyeződésekkel szembeni kényelmetlenség szempontjából. Megfelelnek a felhordó folyadékoknak, amelyek akár 50% homokot és egyéb szuszpendált anyagot tartalmaznak. Hogyan érhető el ez?

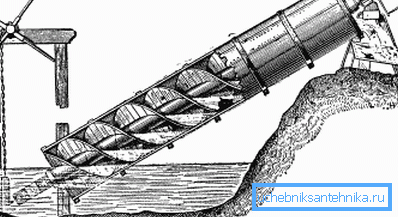

A design középpontjában az archimedes csavar (vagy féreg), az ókori görög feltaláló szerkezeti eleme, amely a régi időkben felemelte a vizet. Forgó, dinamikusan mozgó nagynyomású területeket hoz létre.

Az ilyen eszköz számos tervezési funkciót hoz létre.

• A különálló motor, valamint a vízszigeteléssel kapcsolatos problémák eltűnnek. A forgó féreg maga az elektromos motor rotorja, és a test az állórésze.
• Az eszközök hatékonysága mindössze 50-70 százalék, ami sokkal rosszabb, mint a versenytárs megoldásoké. Az energia egy részét a felesleges keveréshez és vízmelegítéshez használják: a szivattyú saját hidraulikus ellenállása rendkívül magas.
• A termelékenység is észrevehetően alacsonyabb, mint a versenytársaké.
• A kifolyó víz kötelező szűrést igényel. Azonban az ilyen típusú eszközöket gyakrabban használják nem folyamatos üzemben kutakban, hanem tisztításuk során az ürítés vagy az előkészítés előkészítése során.
• A féreg és a ház közötti rés (az úgynevezett kompressziós illeszkedés) függ a szivattyú teljesítményétől. A szűkebb részek illeszkednek, annál nagyobb a teljesítmény és a nyomás a kimeneten.

Azonban: az állórész erőforrása egyszerre csökken a mechanikai kopás növekvő fokának köszönhetően.

• Ha a rotorok a lehető legmagasabbak és kopásállóak (így általában rozsdamentes acélt használnak), rugalmas anyagokat, beleértve a gumi alapú vegyületeket, széles körben használják a statorok belső héjaiba.

hártyás

Az ilyen típusú eszközök olcsóbbak a versenyen túl. Ennek oka a terv egyszerűsége: a rugalmas membránt egy mágnesszelep hajtja, amelyhez nagyfrekvenciás tápellátást biztosít a vezérlő áramkör számára; A golyóscsapok a víz a megfelelő irányba mozdulnak el, és meggátolják a mozgását a membrán visszatérési lökete során.

Annak ellenére, hogy az olcsóbb, lehetséges, hogy a potenciális vevő a lehető legkevesebbet tartsa a membránszivattyúktól.

Mi az oka ennek az utasításnak?

• A membrán erőforrása korlátozott, függetlenül annak minőségétől és az előállítási anyagtól. A munkafolyamatban deformálódott, ami elkerülhetetlenül valamilyen oknál fogva megsemmisül. A karbantartáshoz szükséges szivattyú felemelése, mint emlékszünk, kétséges öröm.
• A homokkal vagy kicsi kavicsokkal bevont gömbcsap miatt a szivattyú működését a mágnestekercs nagyon gyors meghibásodása okozza.

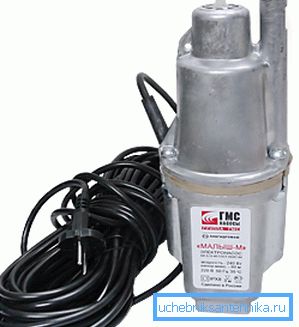

• Az ilyen termékek nyomása és teljesítménye a kritika alatt van. Ennek az osztálynak a tipikus képviselője - a hazai Malysh - évtizedekkel ezelőtt széles körben használták országsokokban és sekély kutakban; Most minden membrán eszközt gyakorlatilag felborítanak az alábbi típusú szivattyúk - centrifugális.

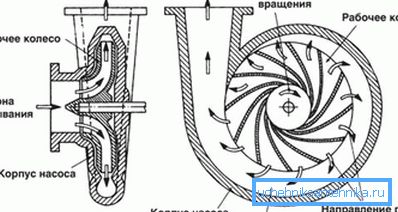

centrifugális

Ez a rendszer azt jelenti, hogy a legtöbb eszköz jelenleg értékesített. Szerkezetileg erősen hasonlítanak az örvényre; azonban a járókerék és a burkolat közötti rés sokkal nagyobb, ami kevésbé érzékeny a szennyeződésekre. A 2 mm-ig terjedő részecskék és a 150 g / m3-ig terjedő szuszpenziók mennyisége nem okoz problémát.

Hogyan biztosítják a nyomást és a teljesítményt? Végtére is nyilvánvalónak tűnik, hogy a búvárszivattyúk főbb jellemzői - a fej és a termelékenység - katasztrofálisan növekedni fognak a járókerék és a burkolat közötti növekvő távolsággal, nem igaz?

A probléma egyszerűen és kecsesen megoldható. A motortengelyen több szakasz áll egymás után, amelyek mindegyike járókerékből és diffúzorból áll. Minden szakasz 5 - 10 méterrel növeli a nyomást; Ennek eredményeképpen a kimeneti nyomás túlnyomásának 20 vagy annál több atmoszféra lehet.

kiválasztás

Tehát a kút fúródott, a burkolat be van építve. A boltban vagyunk, és olyan készüléket fogunk vásárolni, amely az elkövetkező években vízinfluenza és háztartási szükségleteket nyújt. Mit kell keresni a vásárláskor?

Fejfeszültség

A névleges nyomás nem lehet kevesebb a szükségesnél; Azonban a jelentős túlmunka is nem kívánatos: az eredmény nemcsak a túlzott energiafogyasztás lesz, hanem a rugalmas csatlakozásokkal kapcsolatos lehetséges problémák is (nem nagyon ellenállnak a nagy nyomásnak).

Hogyan kell kiszámítani a szükségletet?

1. Vegye ki a szivattyú mélységét. A kút aljától a legkisebb távolság körülbelül egy méter; figyelembe véve a felszín alatti vízszint ingadozásokat, ajánlatos a szivattyút kb. 5-10 méterrel lefelé csökkenteni a vízfelszínről. A csomagtartó üres és vízzel töltött részeinek mélysége ólomkötél kötéssel könnyen mérhető - elegendő a kötél száraz és nedves részének mérésére.
2. Az így kapott érték 30 méternél nagyobb. A túlzott nyomásnak meg kell teremtenie a vízellátó rendszerben a keverők és töltőszelepek normál működéséhez szükséges nyomást.
3. A nem elszámolt veszteségekhez 10% -ot adunk az eredményhez.

Tehát egy 40 méteres mélységbe merülő szivattyú esetében a (40 + 30) * 1.1 = 77 méteres névleges fej kívánatos.

Felhívjuk a figyelmet: a gyakorlatban az eredményt tíz méterre kerekítik. A mi esetünkben érdemes megvenni egy olyan készüléket, amelynek névleges nyomása 80 m.

termelékenység

Ideális esetben nagyobbnak kell lennie, mint a család csúcsigényének, de nem haladhatja meg az áramlási sebességet. A 4 fős család számára általában 50 liter / perc kapacitású készüléket kell venni; a kertben való öntözés igénye nagyjából megduplázódik.

Hogyan lehet meghatározni (még hozzávetőlegesen) az áramlási sebességet?

1. Határozza meg a vízoszlop magasságát a szivattyú felett. A mérés, mint azt már tudjuk, nem nehéz, mint egy zsinór.
2. Teljesen kiürítjük a kútat.
3. Tudja meg, milyen hosszú lesz a víz szintje. Ehhez rendszeres időközönként elvégezzük a méréseket.

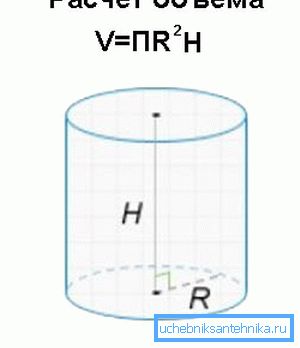

4. A szivattyúzott térfogatot osztjuk szét, és utána a kútba jutunk az eltelt időhöz. Hogyan lehet kiszámítani az ismert magasságú vízoszlop térfogatát? Ez a magasság termékével megegyezik a burkolat sugara négyzetével és a pi számmal. Így egy 10 méteres és 10 cm átmérőjű oszlop térfogata 10 x (0,05 ^ 2x3,1415) = 0,0785 m3, vagy 78,5 liter.

átmérő

A legtöbb esetben 4 hüvelyk (körülbelül 10 cm); azonban a gyártók körében 3 hüvelykes modellek vannak.

Megjegyzés: egyenlő teljesítmény mellett a kisebb átmérőjű szivattyú általában drágább. Minél kisebb a motor mérete, annál nehezebb a szükséges nyomatékot biztosítani.

gyártó

A híres gyártók (Grundfos, Pedrolo, Wilo és így tovább) termékei általában hosszabbak, és sokkal kevesebb problémát okoznak a tulajdonosok számára. A berendezések meghibásodása esetén a vállalatok szolgáltatási hálózatot fejlesztettek ki.

felszerelés

A búvárszivattyú tényleges beszerelése a kútban így néz ki:

1. A kútat szivattyúzzák, eltakarják a homokot és az iszapot. Persze, ha lehetséges.
2. A szivattyúbilincs kimenetén műanyag cső van a víz szállítására. Ezenkívül a készülék rozsdamentes acél kábellel van felfüggesztve.

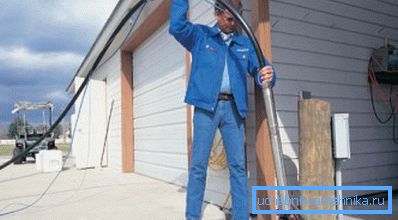

3. Ezután a készüléket leeresztik a fúrólyukba. Visszahívás: az alsó távolság nem lehet kevesebb, mint egy méter, különben az iszap és a homok befogásának valószínűsége magas.

1. A kábel biztonságosan rögzítve van a csúcson. A vízhez és a kábelhez való csövet helyezzük a házba.

Figyelem: a csövet a talaj fagyasztási szintje alá helyezzük.

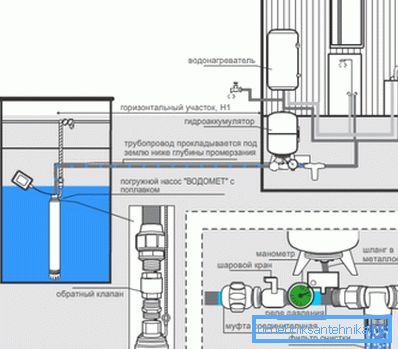

A vízellátáshoz való csatlakozásnál azonban számos árnyalatot érdemes megfontolni.

• Ha a visszacsapó szelep nem a szivattyú kialakításánál van, akkor azt azután telepíti. Szelep nélkül, ha a motort leállítják, a vízellátó rendszerből származó víz áramlik a kútba.
• A hidegtároló telepítése rendkívül kívánatos. A vízfelhasználás csúcsait simítja; Emellett, ha rendelkezésre áll, a szivattyú az idõ nagy részében készenléti állapotban marad, ami mind a villamos energiát, mind az erõforrásokat megtakarítja.
• A nagy teljesítményű készülékeknek indítóra van szükségük, amely fokozatosan növeli az indító áramot.

következtetés

Reméljük, hogy a választás és a telepítés nem okoz nehézséget az olvasó számára. A jelen cikkben szereplő videó további hasznos információkat tartalmaz. Sok szerencsét!
