Mi választjuk és telepítjük a szelepet mom-mom, mom-apa és

Ebben a cikkben fogunk beszélni, hogy mi az anya-apa daru és hogyan különbözik a hasonló eszközök más típusú összekötő elemek. Ezenkívül figyelembe vesszük a daruk osztályozását a csatlakozás típusának megfelelően, valamint megismerhetjük ezeknek az eszközöknek a működését.

Gyorscsatlakozású menetes csatlakozások osztályozása

Nem tudod, hogy a tap 1 2 apa apától eltér a hasonló eszköz anya-anyától? Annak érdekében, hogy e kérdésre kimerítő választ adhassunk, figyelembe vesszük a csővezeték-rendszerek összeszerelésében alkalmazott menetes csatlakozások jellemzőit.

Annak érdekében, hogy a csövet a szerelvényhez csatlakoztatni lehessen, szükséges, hogy egyrészről a szerelvény legyen az összekötő elem, másrészt a csatlakozó. Így a szerelvény be van csavarva a tengelykapcsolóba, aminek következtében a kívánt rögzítési erőt érik el.

Természetesen annak érdekében, hogy a rögzített rögzítési eljárást valós körülmények között alkalmazzák, a kapcsolóelemet összekötő elemként belső menetnek kell ellátni, és a szerelvénynek külsőnek kell lennie.

Hagyományosan az "anyukát" az összekapcsoló elemnek nevezik, amelyet egy szakszervezeti összekapcsolás formájában hoznak létre. Így az "apa" egy összekötő elem, amelyet csavargó formában állítanak elő.

Fontos: Az "anya" és "apa" használatával működő bekötési rajzokat általában a kis és közepes keresztmetszetű átmérőjű csővezetékek építésénél használják. Az 50 mm-nél nagyobb keresztmetszetű átmérőjű nagyméretű csővezeték-rendszereket általában erősebb karima vagy hegesztett kötés alkalmazásával hajtják végre.

Ezért eldöntöttük a csővezetékek építésénél használt menetes csatlakozások fő típusát, a szelepek megfontolásáig.

Menetes csatlakozók a szelepeken

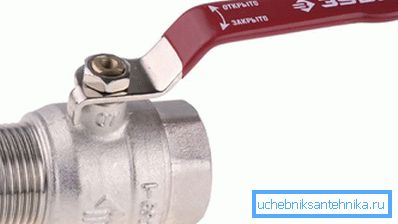

• Crane 1 2 mom apa, mi jellemzi a design?

Az eszköz testén a lendkerékkel felszerelt rúdon kívül két fúvóka látható ugyanazon a tengelyen. Egyrészt a fúvóka egy menetes csatlakozóval végződik, amelynek átmérője 1/2 (12,7 mm).

Másrészt a cső egy csavarmenetes fúvókával végződik.

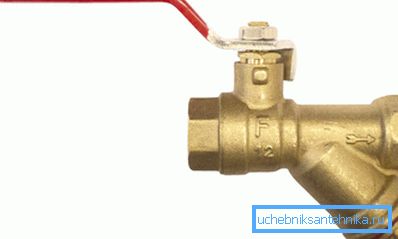

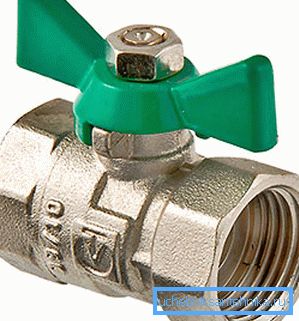

• Az anya-anya szelepek mindkét oldalán olyan fúvókák vannak felszerelve, amelyek a csatlakozásoknál végződnek. Az ilyen eszközök a legjobb megoldás a csővezeték felszakadására szolgáló daru beszereléséhez.

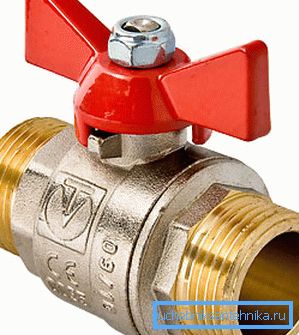

• Az "apa-apa" típusú összekötő elemekkel ellátott eszközök olyan szaniter szerelvények, amelyek mindkét oldalán külső menetes szerelvények vannak felszerelve.

Fontos: Az összes felsorolt ​​készülékben a ház és az összekötő elemek sárgaréz vagy rozsdamentes acélból készült AISI 316L. A vasfémek vagy könnyű ötvözetek alumínium hozzáadásával történő szelepek beszerzése nem ajánlott.

Alkalmazási jellemzők

A modern gömbcsap a folyékony és gáz halmazállapotú közegek szállítására tervezett csővezetékek építésére szolgál. Ezért lehet megvásárolni a kereskedelemben kapható eszközöket, összekötő típusú összekötő elemekkel, amelyeket gázzal vagy vízzel való munkavégzésre terveztek.

Tehát, hogyan különböznek a gázmódosítások a vízektől, kivéve a tollak színét?

1. A gázzáró szelepeket a gázellátás biztonsági követelményeinek figyelembevételével gyártják. Ezeknek a követelményeknek való megfelelés befolyásolja az alkalmazott anyagok minőségét és az összes szerkezeti elem összeszerelésének pontosságát.

Ismét a hivatalosan gyártott szelepeket a gázelosztó hálózatokhoz kötelező minõségellenõrzésnek vetik alá, majd az Orosz Föderáció és a FÁK országaiban való használatra hitelesítik.

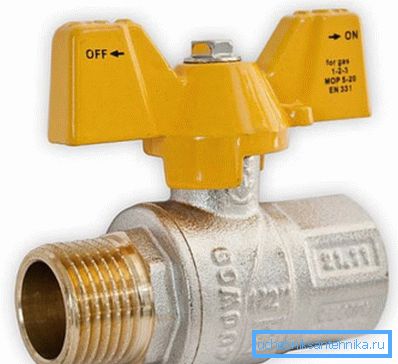

A gázszelepeket a következő jellemzőkkel különböztetik meg:

• Minden szerkezeti elem, beleértve a szárat is, a tok belsejébe szerelik össze, aminek következtében a készülék teljesen szivárgásmentes és nem választható.
• A robbanásbiztos rúd jelenléte a biztonságos üzemeltetést biztosítja mind a hazai, mind az ipari környezetben.
• A lendkerék blokkolására és lezárására tervezett technológiai eszközök jelenléte.
• Az eszközök széles hőmérséklet-tartományban történő működtetésének lehetősége (-40 ° C-tól + 60 ° C-ig), ami több, mint a háztartási éghajlati körülmények között történő üzemeltetésnél.
• A készülékek használata a nyomásmérők széles tartományában (a csapok legfeljebb 5 bar névleges nyomásig és legfeljebb 20 bar-ig terjednek).

1. A vízi gömbcsapok kisebb mennyiségben készülnek a végeredmény minőségére vonatkozóan.

Az egyetlen alapvető követelmény, hogy a készterméknek teljesítenie kell, a tömörség és a magas korrózióállóság kombinációja.

Külsőleg a gömbcsapok a vízhez nem térnek el nagymértékben a hasonló földgázzal működő készülékeknél. De van egy fontos pont: ha a gázcsapot be lehet helyezni a vízellátó rendszerbe, akkor a vízzáró szelepeket nem lehet gázzal dolgozni!

A gázszelepek felszerelésének jellemzői

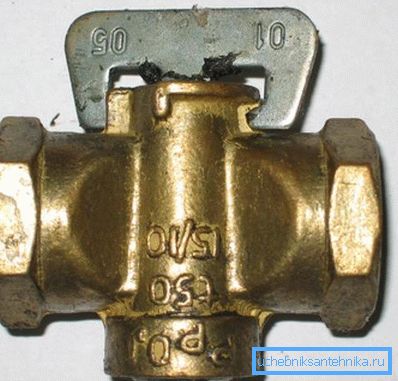

Egészen a közelmúltig a háztartások vagy lakások földgázellátását az anya-anya dugócsapok irányították. Az ilyen eszközöket a csővezeték szakadásának külső szálaira tekercselték.

A szükséges tömítettség biztosítása érdekében a menetes kötést vontatással, később pedig egy füstszalaggal vontuk át. A csatlakozás élettartamának meghosszabbítása érdekében a tengelykapcsoló szerelvényeinek körvonalán lévő rést olajfestékkel festették, amely szárítás után megszüntette a szivárgás lehetőségét.

Napjainkban a primitív és a nem tartós parafa-daruk helyét a fejlettebb golyó módosítások váltják fel egy nagy erőforrással.

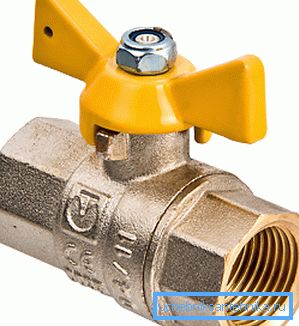

Az új eszközök, mint a régi verziók, "anya-anya" típusú összekötő elemekkel vannak felszerelve. Ez azért van így, hogy a csővezeték felszakadása egyszerűbbé válik, anélkül, hogy szükség lenne további átmeneti szerelvényekre, ami hátrányosan befolyásolhatja a szerkezet tömítettségét.

Fontos: A gázelosztó hálózatok építésénél csak speciálisan hitelesített záróeszközöket használnak. Vagyis egy gázszelep megvásárlását, ne felejtsd el győződni arról, hogy a tanúsítvány elérhető.

A reteszelőberendezés cseréjét szakemberek végzik, akik speciális tűréshatárokkal rendelkeznek. A független telepítés mindenekelőtt potenciálisan veszélyes, és ezenkívül szankciókat is eredményezhet.

A vízvezeték szelepek beépítésének jellemzői

A gömbcsap felszerelése fémcsövekre kézzel is elvégezhető anélkül, hogy szakembereket kellene felvennie.

A munka irányítása a következő:

• Ha olyan eszközt szeretne telepíteni, mint az "anya-anya", akkor lecsökkentjük a csővezetéket, miután kikapcsoltuk a vízellátást. Vágjon egy darab csövet a daru testének méretére, ne számolja az oldalsó csöveket.
• A csövek végeit csiszolóval, tisztító sorokkal dolgozzuk fel. Ezután eltávolítjuk a külső csíkot, ami egyszerűsíti a menetvágási folyamatot.
• Ezután készítse el a vágószerszámot (szerszám), és helyezzen be egy vágót, amely megfelel a csapszál méretének.
• A cső vége egy vékony rétegben zsírral van kenve, például használhat litolt. Ugyanazt a kenőt alkalmazza a vágógépre.
• A csavart a cső végére helyezzük, és bizonyos erőfeszítésekkel elkezdjük a szálakat szigorúan az óramutató járásával megegyező irányban vágni. Vágj 6-7 fordulatot.

A vasaló darut legalább 5 fordulattal meg kell feltekerni. A piacon már 3 fordulattal ellátott kupakanyákkal is megvásárolhatók, ezért ne vásároljon ilyen erősítést, mert réz és rézcsövekhez készült.

Fontos: Ha több fordulatot követően a lemez megáll, visszalépünk egy fordulattal, és így levágjuk a forgácsokat. Ezt követően újra továbbléphet.

• A fémfűrészeket a kész szálból és a széllábbal vagy az üvegszalaggal tisztítjuk.

A tekercselés a daru tekercselésének irányában történik. Ha az ellenkező irányba rázol, akkor a csavart csatlakozó összeszereli a tömítést egy tömlőbe.

• A daru előkészített végein betakarítjuk a korábban eltávolított csövekből. A csavarkulcs segítségével megragadjuk a szelepeket, mindaddig, amíg 4-4,5 fordulatot nem állítanak fel. Győződjön meg róla, hogy a készülék lendkereke a felengedett helyzetbe kerül, ahol csak megfordul.

Az "anya-anya" típusú szelepek polimer fajtái

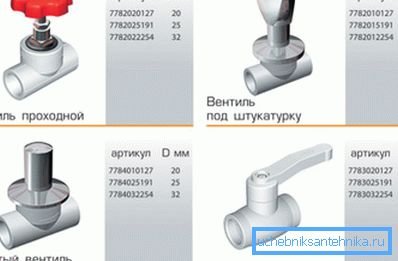

A korábban felsorolt ​​fémszerkezeteken kívül a fúvókákon lévő csatlakozócsatlakozókon túlmenően a polimer anyagokból készült zárószelepeket is használják. Egy tipikus példa a vízvezeték-rendszerekbe történő beépítésre szánt polipropilén csapok.

Az ilyen eszközök mindkét végén olyan csatlakozókkal vannak felszerelve, amelyekbe a csövek végei a forrasztási folyamat során beillesztésre kerülnek. A polipropilénből készült vízszerelvényeket, valamint a fémek analógjait a bemenetek átmérőjével összhangban kell kiválasztani, hüvelykben mérve. Azonban a polimer termékek ára kedvezőbb, mint a fémtermékek ára.

A piacon szinte minden polipropilén daru gömb típusú eszköz, anya-anya összekötő elemekkel.

következtetés

Most, hogy megtudtuk, milyen típusú kapcsolatokat használnak a szelepeken, és hogy a szelepek egyes típusai eltérnek egymástól, itt az ideje, hogy ezt a tudást a gyakorlatba vigye.

Van olyan kérdése, amire nem kapott érdekes válaszokat? További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
