Milyen kábel szükséges a kútszivattyúhoz

Rendszerint a gyárban lévő fúrólyukszivattyúk kábele nem elegendő az áramforráshoz való csatlakoztatáshoz, és egy további darabkal kell megnövelni. Pontosan ugyanaz a jelölés megtalálása rendkívül nehéz, ezért leggyakrabban más márkákat kell használni, de itt vannak olyan szabályok, amelyek segítenek a kiválasztás során.

Beszélni fogunk az elektromos vezetékek néhány jellemzőjéről és specifikációiról az alábbi célokból, és a cikk témakörtént is tekinthetjük hozzá.

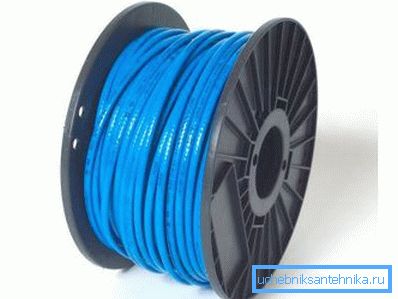

Válasszon egy kábelt

Megjegyzés. A legtöbb esetben a búvárszivattyúk gyártói kínálják kábelüket, hogy növeljék a hosszukat, de az ára túl magas, ezért leggyakrabban más lehetőségeket is igénybe vehetnek. Ilyen esetekben a megfelelő keresztmetszetű megfelelő VVG vagy PVA kábel alkalmas. Bár sokan azt állítják, hogy a TML márka lesz a legjobb megoldás, bár a gyakorlat szerint a cikk szerzője szerint nincs különbség.

Kábelhossz

1. A kábel jobb keresztmetszetének kiválasztásához tudnia kell a távolságot, amelyet meghosszabbít, és a szivattyú teljesítményét. Ha mindent világos a tápellátás (az adatlapon és az egységen van megadva), akkor a hosszt az automata géptől (áramforrás) a szivattyúig (nem a csatlakozásig) határozza meg.
2. Leggyakrabban a hosszúság ilyen paraméterét nem figyelik, mivel a kiegészítő darab nem haladja meg a két-három tucat métert, de ez nem mindig így van. A merülőszivattyúk esetében a kábelhosszúság nem haladhatja meg a megengedett legnagyobb feszültségcsökkenés 6% -át.

Ez az L = (V *? V) / (I * 2 * 100 * (PF *? / Q) képlet segítségével számítható ki).

• Itt L a megengedett maximális hosszúság;
• V a névleges feszültség (V);
• ?V - maximális feszültségveszteség (%);
• I - a merülő szivattyú (A) értéke;
• p - 0 · 02ohm / mm³ (rézstabilitás);
• q - keresztmetszet (mm) a kábelhez;
• PF = 1.

Szekció kiválasztása

Amint már említettük, a fúrólyukszivattyúk kábelét a keresztmetszet / teljesítmény arányának megfelelően választjuk ki, de az egyszerűbbé téve az alábbi táblázatot.

Táblázat az egyfázisú (230V, 50Hz) merülő szivattyúk számára

Táblázat a háromfázisú (400V, 50Hz) merülő szivattyúk számára

Úgy tűnik, miért fizetnek annyira a figyelmet a kábelszakasz kiválasztására, és miért van szükségünk erre vonatkozó utasításokra? Valójában ez befolyásolja az élettartam időtartama és az egység munkája (itt megtudhatja, hogyan készítsünk szűrőt egy kútra).

Az a tény, hogy amikor a keresztmetszet leereszkedik, az ellenállás növekszik, ezért a fém (ebben az esetben réz) vezetékei fűtöttek, amelyekből a szigetelés és a hőre zsugorodó hüvely felmelegszik.

Egy ilyen eljárás rövidzárlatra vagy egyszerűen a szigetelés szárítására vezethet, ami használhatatlanná teszi. Ezenkívül a fűtés során felhasznált energia nem kapja meg a motort, ami azt jelenti, hogy nem lesz képes a szükséges teljesítmény biztosítására.

Amikor csatlakoztatva kiderül, hogy a kút szivattyúkábele három vagy négy magból áll, de ez főként attól függ, hogy a szivattyú egyfázisú vagy háromfázisú.

Így a háromfázisú tápegységhez szükségképpen négy magra van szükséged, míg az egyik fázisban lehetőség van - minden az automatizálástól függ. Ez az automatika (nyomáskapcsoló és száraz futásérzékelő) egy egységként állítható elő, de önállóan is csatlakoztatható, bár ez a tényező nem befolyásolja a magok számát - másképp történik.

összetett

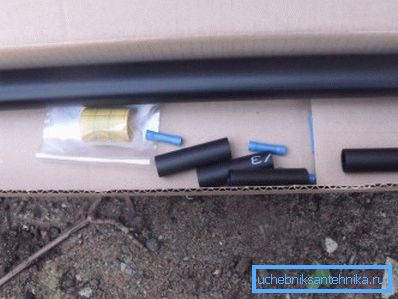

Megjegyzés. A hőre zsugorodó hüvely egy bizonyos átmérőjű cső, amely fűtött állapotban meg van húzva, és hűtés után ugyanabban a helyzetben marad. Az ilyen kapcsolók poliolefinekből (szerves anyagokból és szintetikus polimerekből) készülnek, ami tartós és rugalmas anyagot eredményez.

A kábel két darabját saját kezével kell összekötni, először is ügyeljen arra, hogy csavarja meg a vezetőket, hogy ne égjenek fel és ne fújjanak fel.

A felső ábra háromféle csavart mutat be ilyen esetekben, de az első két módszer a leggyakrabban használt - egyszerű és kötőanyag. A gyakorlat azt mutatja, hogy elég erős ahhoz, hogy megtörje és soha ne okozzon íveket.

Ne felejtsük el, hogy mielőtt folytatnánk a kábelek összekapcsolását, szükség van hőzsugorodásra - egy vastag cső a kábelen és a vékony hüvelyek mindegyik magon külön.

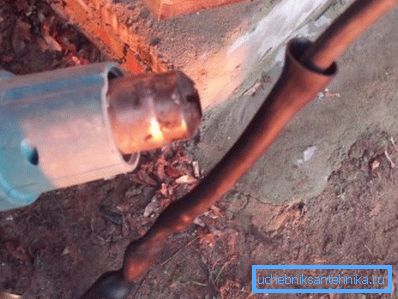

Miután elvégezte ezt a műveletet, óvatosan vágja le az összes vezetéket a kívánt hosszúságra, vágja le a végeket kb. 50-60 mm-re, és illessze össze. Ezután nyomja be a kis hüvelyt a csavarral és forraszolja őket, majd forraszolja a felső zsugorodást, amint a fenti képen látható.

Csatlakozó tengelykapcsoló nélkül

A méltányosságnál meg kell jegyezni, hogy nem mindig szükséges a zsugorodó hüvelyek és csavarodás, hogy felhalmozzák a kábelt a merülő szivattyúknál, de ez csak a kutakra vonatkozik. Az a tény, hogy a kútfej nagyon gyakran egy sorkapocsblokkból készül, amellyel splicing-t hajthat végre (lásd még a Kútfajták típusát és azok jellemzőit).

Ez nagyon egyszerűen és egyszerűen történik - az egyes vénák végeit kb. 10 mm-re vágják, és beilleszkednek egymással szemben lévő lyukakba. Nagyon fontos itt, hogy a szükséges erőfeszítéssel szorítsa meg a csavart, mert a csipkeléssel a drótot a kis erek mentén átlapolhatja, így gyenge keresztmetszetű szakaszt hoz létre.

FIGYELEM! Ha nem húzza meg szorosan a csavart, akkor a blokkban szikrázhat, ami az oxidációhoz és néha a tömb olvadásához vezet.

A legtöbb esetben a vízvezeték-szerelők nem használják a kapocsblokkot, hőszigetelő hüvely használatával. Ugyanakkor a költség egy fillérekre nő, és a kapcsolat megbízhatósága jelentősen megnő.

következtetés

Végezetül azt szeretném mondani, hogy nincs szükség speciális szerszámokra, például forrasztópálcára vagy fúvógépre, hogy zsugorodó hüvelyeket melegítsen a merülő szivattyú kábelén. A polimert nyílt tűzzel lehet felmelegíteni, és ennek ellenére még a rendes egyezések és a szárazon apró darabok is elegendőek (szintén megtanulják, hogyan készítsék el a kútat a saját kezével).

Sok szerencsét!
