Műanyag csatorna kút: a tervezés és a beépítés

A szennyvíz beton és műanyag kútjait a csővezetékek ellenőrzéséhez, megelőzéséhez és javításához használják. A csatornarendszer tervezésénél egy vagy másik lehetőség kiválasztását az üzemeltetés sajátosságai, pénzügyi lehetőségei és számos más tényező határozza meg.

Az alábbiakban részletesen megvizsgáljuk a műanyag termékeket, és figyeljük a telepítésük jellemzőit is.

A kutak célja

Amint fentebb megjegyeztük, a szennyvízcsatorna fő funkciója az, hogy a csővezetékhez földi használat nélkül hozzáférést biztosítson.

Ugyanakkor a rész helyétől függően a következő csoportok különböztethetők meg:

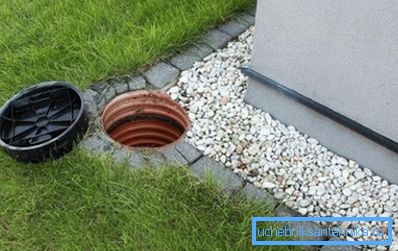

• Ellenőrzések, ugyanazok a felülvizsgálatok. A csővezeték sík szakaszaira meghatározott időközönként kerülnek telepítésre. Az üregek fő funkciója, hogy lehetővé tegye a cső állapotának ellenőrzését, és szükség esetén meghatározza az elzáródás helyét. A 110 mm-es átmérőjű autópályák ellenőrző pontjainak felszerelésének lépése 20 méter és legfeljebb 150 mm - 35-40 méter.
• Rotary. Amint azt a név is jelzi, olyan helyeken szerelik fel, ahol a csatorna csavarja megfordul. Ezeket lehetetlen nélkülözni, mivel a kanyarokban csökken az áramlási sebesség, és a forgalmi dugó kockázata nő.
• Csomóponti. Adja meg több autópálya metszéspontját. Leggyakrabban az iparban használják, mivel a magánépítésben ilyen helyzetek ritkák.
• Perepadnaya. Két cső összekötésére tervezték, amelyek különböző magasságban helyezkednek el.

Figyelj! A megtakarítás érdekében többfunkciós rendszereket kell felszerelni, amelyek például egy fordulópontot és egy revízió helyet foglalnak össze. Ebben az esetben a rendszer összköltsége némileg alacsonyabb lesz.

A szabályozási dokumentumok szerint ilyen struktúrákat kell telepíteni:

• A forduló szakaszain.
• Több vezeték csatlakoztatásakor vagy a cső csatlakozásának helyén a főkapcsolóval.
• A cső átmérőjének vagy lejtésének megváltoztatása helyett.

Amint látja, ezeknek az alkatrészeknek a alkalmazása igen széles körű. Az alábbiakban megpróbáljuk megérteni a design minden árnyalatait.

Műanyag termékek

anyagok

Amint azt fent említettük, a csatornahálózat vájatai mind a vasbetonból, mind a műanyagból készülhetnek. Ugyanakkor a polimer termékek a közelmúltban voltak a legnépszerűbbek.

Ezek a konstrukciók körülbelül 20 évvel ezelőtt léptek be a modern piacra. Eddig az európai csatornahálózatok mintegy 40% -ában helyettesítik a betont. Ez a szám lényegesen alacsonyabb (remélhetőleg most), de fokozatosan növekszik a műanyag ellenőrző tengelyek aránya.

Az alábbi szintetikus anyagok felhasználhatók az alábbi alkatrészek előállítására:

• Polivinil-klorid. A nagy tartósságú, de erős hőmérséklet-csökkenés válik törékennyé.
• polietilén. Rugalmas, de rosszul szállítja a hosszú statikus terheléseket, és a kanyarokban hosszan tartó veszteséget okoz.
• polipropilén. Rendelkezik nagy üzemeltetési struktúrákkal, azonban a magas ár az e termékek forgalmazásának korlátozó tényezőjeként működik.

Ráadásul viszonylag közelmúltban a kombinált anyagokon és eszközökön alapuló rendszerek, amelyekben nagy átmérőjű csövek támogató elemek, népszerűségnek örvendenek. Erre példa a KORSIS csövek csatorna-műanyag kútja, amelynek hullámosított héja kiváló terhelhetőséget biztosít.

Tervezési jellemzők

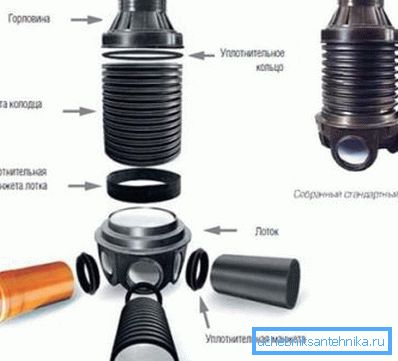

Egy tipikus kút csak néhány részből áll:

• A nyak, amely a föld felszínével egybeolvad. Általában a nyakat rögzítőelemekkel látják el a kapu felszereléséhez. (Lásd még a cikk A műhelyben lévő műanyag nyílás a kútnál.)
• Az enyém, összekötve a nyak alját, a munkadarabot.
• Tálca, amelyben a csatlakozás csöveket hajt végre.

Ami a tervezési terveket illeti, vannak is néhány közülük.

A leggyakrabban tapasztalt szerkezeti elemek a következők:

• Teleszkópos cső, szabadon mozog a tengelyhez képest. A nyílással ellátott teleszkóp használatával a kút a kívánt mélységbe illeszthető, így megkönnyítve az alkatrészek elhelyezkedését.
• A kúpos rész összekapcsolja a tálcát a tengellyel vagy a nyakkal. A kúpos adapterek használata lehetővé teszi nagyméretű tálcák felszerelését szabványos méretű nyílásokkal.
• A kút teste lehet vagy szilárd (akkor a cső gyártására használják) vagy összeszerelve. Az előregyártott szerkezetek gyűrűkből állnak, amelyek hermetikusan kapcsolódnak egymáshoz a beszerelési fázis alatt.

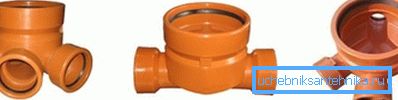

• A tálca alját gyakran kombinálják egy kinetzel - egy speciális elosztóval több csőhöz. A Kinetta-ot a csatornahálózat konfigurációjától függően kell kiválasztani, így nincsenek szabad összeköttetések.

Termékjellemzők

A fent leírt terveknek számos előnye van, amelyek lehetővé teszik számukra, hogy fokozatosan kivonják a hasonló célú betontermékeket a piacról.

• A tok nagy mechanikai szilárdsággal rendelkezik.
• A csövek és tálcák falai ellenállnak a kémiai hatóanyagoknak.
• A nyak, a tengelyek és a kineta kialakítása lehetővé teszi szinte szűk kapcsolatok megvalósítását minimális munkaerő-költségek mellett.
• A műanyag fő anyagként való felhasználása, valamint a hullámcsövek alkalmazása a csapágyelemek gyártásához lehetővé teszi különböző alakú és méretű szerkezetek kialakítását.

• A termékek viszonylag kis tömege nagyban megkönnyíti a telepítést.

Telepítési technológia

Ha választottál a műanyag javára, és vásárolt egy kútat, amelynek dimenziói megfelelnek a feladataidnak, saját maga telepítheted.

A műveletek algoritmusa ebben az esetben a következő:

• Kezdetben egy gödröt ásunk, amelynek mélysége 30 cm-rel magasabb, mint a kút magassága.

Tipp Szükséges a mélység kiválasztása, hogy a lefektetett csővezetékek magasságkülönbség nélkül lépjenek be a kinetébe. Jobb, ha ezt a teljes rendszer tervezési szakaszában végezzük.

• A gödör alja gondosan összehangolt. Töltsön be egy homokot, amely kavicsokkal keveredett a kiegyenlített felületen. A rétegvastagság a csillapítás után legfeljebb 20 cm lehet.
• Öntsön beton esztrich a homok párnára. Az esztrich vastagsága 50-100 mm.

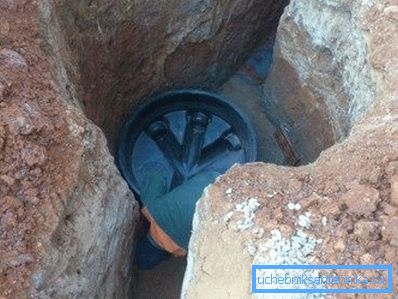

• Miután a beton megszáradt, a kút vagy a tálca fenekét kinet segítségével szereljük fel. Csatlakoztatjuk a csöveket a tolózárhoz, biztosítva az összes ízület tömítettségét gumitömítéssel.

• Szükség esetén végezze el a nyak vágását a kívánt szintre. Rendszerint az anyagot jól vágják hagyományos fűrészekkel.

Tipp A vágást a hullámos cső kiálló bordájának középvonalában kell végrehajtani.

• Az alját összekötjük a függőleges részvel (teleszkópos cső vagy hullámosított nyak), szilikon tömítéssel. Felülről létrehozunk egy keretet és egy fedél fedelét. (Lásd még a cikket Műanyag borító: hogyan kell telepíteni.)

Ezt követően meg kell töltenünk a szakadékot a gödör falai és a kút között. Az utasítás azt javasolja, hogy a töltő réteget réteggel, homokkal és kavicsokkal töltsük fel agyaggal.

következtetés

A műanyagból készült szennyvízcsatornák komplett pótlása a hagyományos betonszerkezetek számára. Továbbá számos paraméterben (tartósság, könnyű telepítés stb.) Komolyan meghaladják a vasbeton gyűrűkből készült rendszereket. Részletesen tanulmányozhatja ezeket a termékeket a cikken szereplő videó megtekintésével.
