Parafa csap: eszköz, alkalmazás, problémák

Hogyan működik a kúp (parafa) daru? Hol vannak ezek a termékek? Miért használják például a 11B6BK DU50 parafa darut? Mennyire jóak ezek a szelepek elemei a fűtési és vízellátási rendszerekben az alternatívák hátterében? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

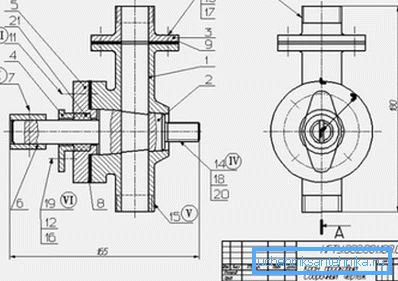

Bemutatási diagram és használt anyagok

Ez a záró vagy szabályozó eszköz neve, amelynek fő eleme egy parafa - teljes vagy csonka kúp alakú, átmenőcsatornával és minden oldalfelülethez érintkezésbe kerül a testtel. A csővezeték által átadott víz, levegő, gáz vagy más közeg vízzel szembeni ellenállását a dugó és a ház falai közötti rés hiánya biztosítja.

A parafa daru eszköze jelentős súrlódási területet eredményez, és ennek eredményeképpen jelentős fordulatszámra van szükség. Nyilvánvaló, hogy egy nagy csőátmérővel elfogadhatatlanul nagy lesz; Nem csak: a tapadó felületek tovább növelik az ellenállást.

Ezért az alacsony súrlódási együtthatójú korrózióálló anyagokat - öntöttvas és sárgaréz - hagyományosan a parafa daruk gyártására használják.

Felhívjuk a figyelmet: a felhasznált fémek tervezési jellemzői és alacsony mechanikai szilárdsága miatt a dugattyúk átmérője ritkán meghaladja a 100 mm-t, és a működési nyomás 16 atmoszféra.

Nincsenek szabályok kivételek nélkül: kívánság szerint egy 200 milliméteres átmérőjű parafa átmérőjű szelepet kapható acél tokban.

Az alagsorban található szelepek azonban kevéssé tehetnek:

• A cső elforgatásának megkönnyítése érdekében a kormánykerékhez használják a sebességváltót.
• A parafa még mindig öntöttvasból készül: ha két acélelem van egymáshoz rögzítve, a sebességváltó sem segít megszakítani őket.

Az eset lezárása

Mivel a szelep blokkolja a víz vagy gáz mozgását a csővezetékben - könnyen érthető. És hogyan biztosítják a szivárgások hiányát a külső környezetben?

feszültség

A dugó a szeleptesten keresztül halad. A csavarmenetes csavarja az anyacsavar meghúzása közben nagy erővel nyomja a testet. A hézag hiánya garantálja a szivárgás hiányát mind a szelepen keresztül a csővezetéken keresztül, mind a külső környezetbe.

Különös módon: a szelep működése során a csiszolófelületek minősége idővel javul.

tavasz

A gázkazán-kúpos szelep, amely az orosz lakások többségében a gáztűzhelyen látható, kissé eltérően van elrendezve: a parafát rugóval, nem anyával nyomják a testhez. Kicsi, a kenéssel összekapcsolt szorítóerő mérsékelt erőfeszítést biztosít a dugó forgatásához; azonban a szerkezet maximális üzemi nyomása kisebb, mint kicsi.

mirigy

Végül egy nagyméretű hőcserélő és vízellátó szelepet használtak: a szár körül tömörített tömszelence biztosította, hogy ne legyen szivárgás. Rendszerint fonott grafit mirigyet használtunk.

A csomagolás rögzítésének módja általában a szelep anyagától függ:

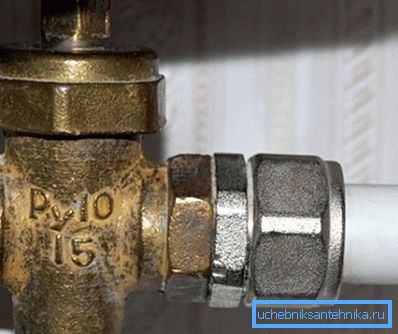

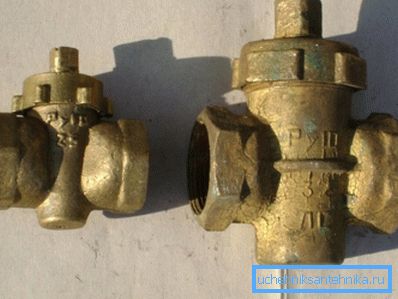

• Sárgaréz termékek használt krimpítő anya.

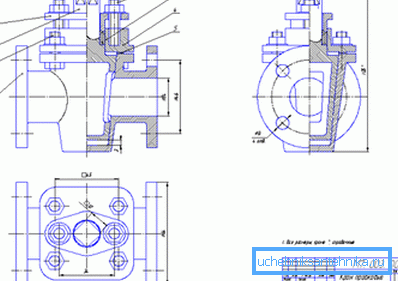

• A parafa öntöttvas daru gyakran egy pár csavart használ, hogy megnyomja a tömszelencét a burkolatokhoz, hogy a nyakpántot kinyomja.

A test és a csővezeték összekötésének módja

Valójában csak ketten vannak:

• karima. A szomszédos karimák négy-nyolc csavarral vonzzák egymást; A tömítettséget egy paronit vagy gumitömítés biztosítja.
• Menetes vagy csatlakozó. A szigeteléshez higiénikus len- és mesterséges tömítőanyagokat használnak.

Az összekötő csővezeték névleges átmérőjétől függően a szelep távirányítója (feltételes átjáró) látható. A hazai dokumentáció a metrikus rendszert használja; A távirányító nagyjából megegyezik a csővezeték belső átmérőjével milliméterben. Az importált árucikkek gyakrabban vannak hüvelykben jelölve:

kérelem

Tegyünk néhány példát a parafa-daruk használatára a különféle kivégzések során.

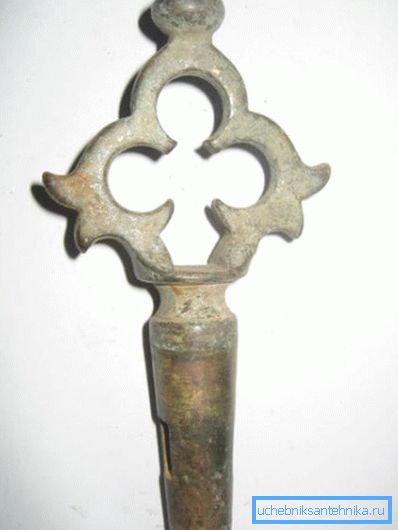

• A legnyilvánvalóbb példa a samovar csap. A corkot csak a saját súlya tartja a daru testében.

• A szovjet stílusú keverők nem voltak kényelmesen használhatók és gyakran áramlottak; de gyakorlatilag nem voltak hajlandóak. A kar vagy a parafa törése nem volt triviális feladat.
• Háromjáratú szelepeket alkalmaztak a lakások hőmérsékletének beállítására: a pozíciótól függően lehetővé tették a hűtőfolyadék áramlását az akkumulátoron keresztül, egy jumperen át, vagy teljesen elzárva.

By the way: a daru utolsó funkciója okozta a Hruscsov által épített lakótelepeket kiszolgáló mechanizmusok heves gyűlöletét. Nem volt azonnal feltárható, hogy a felszálló bérlői közül melyik blokkolta a csapot.

• Már említettük a szovjet típusú gázkannákat. A parafa szelep a csavar hátulján, majd széles körben elterjedt, sokkal megbízhatóbbnak és garantáltan nem szivárogt.

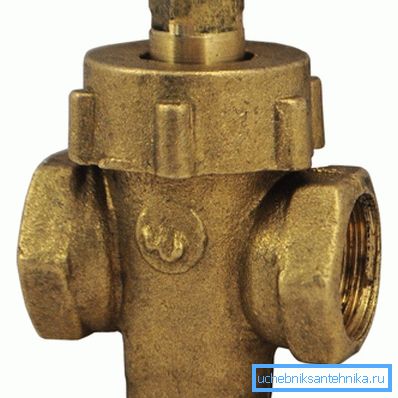

• Végül a csavaros szeleppel együtt, a múlt század 60-as és 80-as évekében a parafa tömlődoboz volt a fűtési és vízellátó rendszerek legelterjedtebb eleme. Különösen ott volt az a tény, hogy az anyag kezdetén említett 11B6BK DU50 szelepet nagymértékben használták: a melegvízellátás és a fűtés a lift csomópontjaiban történt.

Erősségek és gyengeségek

Mit jelent a parafa csapok a vízvezeték alternatíváihoz képest?

Kezdjük dicsérettel a címükben.

nyalánkság

• A csavaros szelepektől eltérően nem kell valamilyen módon a vízáramlás irányába orientálni. A hézagtörlő szelep nem fenyegeti egyszerűen annak hiánya miatt.
• Egy elágazó és egy széles csatorna egy forgalmi dugóban viszonylag mérsékelt hidraulikus ellenállást eredményez - ismét, ellentétben a csavaros szelep kanyargó csatornáival.
• Ugyanebből az okból a parafa szelepek sohasem kerülik el a méretet, a homokot és a rozsdát. A szemetet egyszerűen nem kell ott maradniuk.
• A modern gömbcsapokból a parafa kedvezően különböznek a magasabb hőmérséklet ellenállóképességétől.

By the way: 150 ° C, a gömbcsap maximális értékei a téli hideg csúcsán a fűtési fővezeték tápvezetékének hőmérséklet-határértékei. A magasabb értékek csak a gőzfűtési rendszerekben érhetők el, amelyeket jelenleg csak néhány ipari vállalkozásban használnak.

ellenérvek

A szerző tapasztalata a parafa szelepek fűtési és vízellátási rendszerekben lehetővé teszi a következő fő panaszok megfogalmazását róluk:

• És öntöttvas és sárgaréz szelepek hosszú üresjáratú forralással. Ha öt évnyi inaktivitás után bekapcsoljuk őket, olyan erőfeszítést követelünk, amely képes a szálat felszakítani.
• A hírhedt inaktivitási időszak után a szelep legkisebb forgása vízzáródást okoz a mirigyen keresztül. Igen, ez egy olyan probléma - amely minden termékhez tartozik a töltődoboz; de egy csavaros szelep esetén teljes nyílással oldja meg. Itt meg kell töltenie a mirigyet.
• By the way, a mirigy: akkor töltse meg csak az első zárolása és a víz leesése. Mi az oka az utasításnak? Ha megnyomja a szelepet nyomás alatt, akkor a megváltozott dugó valószínűleg a víz áramlásának elején repül az arcába. Legjobban hideg, legrosszabb esetben forró a forróság.

Összehasonlításképpen: a szelep a földdarabokkal a saját kezeivel való tömörítéshez elég ahhoz, hogy megakadályozza.

• A szétkapcsoló (feszítő) szelepet le kell nyitni vagy zárni, amit vízszivárgás kísér. Különösen megható, amikor a szelep alatt van. Ha nem lazítja meg a feszítő anyát, valóban esély van arra, hogy a cérnát levágja a parafából.
• A forgó rudat állítható, kürt, vagy (leggyakrabban) gázkulccsal kell venni. Ennek eredményeképpen a gyakran használt daruk könnyen felismerhetőek a rúdhoz képest lekerekített, ha nem gyakorlatilag hiányzik.
• Mindezek ellenére a parafa szelep ára nem alacsonyabb, és gyakran magasabb, mint az azonos méretű golyópár.

következtetés

Az eredmények eléggé kiábrándítóak. Az elavult formatervezés már elveszítette a vízvezeték-kommunikációs piacon folytatott harcot, és csak nagyon speciális ipari csővezetékekben használható.

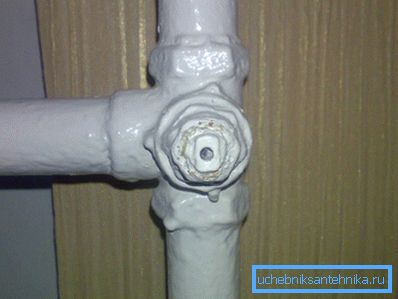

Azokban az otthonokban, ahol a radiátor alatt egy háromutas parafa szelep van, csak a tápvezetékek lehető leghamarabb cserélhetők.

Mint mindig, a cikkben szereplő videóban az olvasó további tematikus információkat találhat. Sok szerencsét!
