Szervo-vezérelt golyóscsap - jellemzők és célok

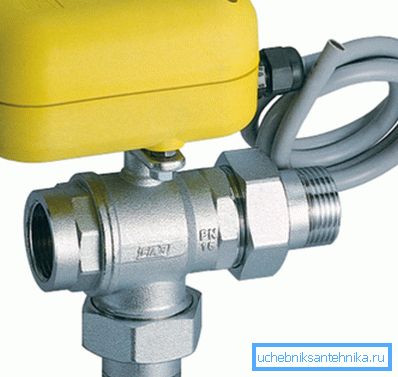

A gömbcsapok már régóta megbízható elzárószelepekké váltak. A szervo meghajtók és más távoli meghajtók használatának köszönhetően az eszközök funkcionalitása jelentősen bővült. Például egy szervo háromutas szeleppel széles körben alkalmazható számos automata rendszerben a folyadék és a gáz áramlásának szabályozására.

Ebben a cikkben közelebbről megvizsgáljuk, hogy ezek az eszközök milyenek és milyen célokra használják őket.

A meghajtású daruk jellemzői

Általános információk

Tehát, amint már említettük, a gömbcsapok a szelepekhez tartoznak. Más típusú szelepektől eltérően kizárólag a folyadékok vagy gázok áramlásának blokkolására szolgálnak (lásd még a Gömbcsap kompressziós szelep cikkét - funkciók és cél).

Ezeket az eszközöket labdának nevezik, mert a reteszelőmechanizmusuk olyan golyó alakja, amelyen keresztül egy lyuk halad. Amikor a labdát 90 fokkal elforgatjuk, azaz a csővezeték tengelyére merőleges helyén az áramlás blokkolva van.

A tömítőeszköz két lágy anyagból készült gyűrűt biztosít, amelyek jól illeszkednek a labdához. A mechanizmus egyszerűségének köszönhetően ezeket a termékeket a megbízhatóság és a tartósság jellemzi.

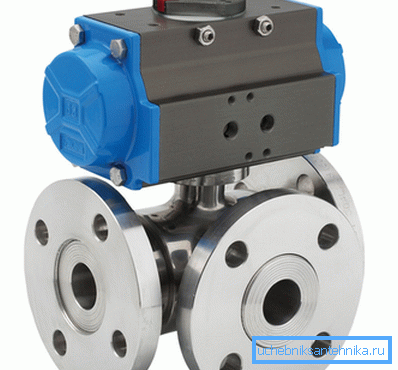

A meghajtók használata lehetővé tette számunkra az eszközök működésének automatizálását vagy távolról történő vezérlését, például az ipari csővezetékekben egy pneumatikus működtető gömbcsapot használnak a potenciálisan veszélyes iparágakban folyadékok és gázok áramlásának ellenőrzésére. Azt is használják, ahol az elektromos motorok használata nem ajánlott.

Meg kell jegyezni, hogy a gömbcsap pneumatikus hidraulikus működtetője nagy forgatónyomatékot hordoz magában a hajtás kis méretével, és ez a termelésben is népszerűvé vált. Háztartási célokra azonban ezek az eszközök nem érvényesek.

Másrészt a szervohajtású elzáró gömbcsapok széleskörű alkalmazást találtak a házvédelmi rendszerekben az elárasztás ellen. Ezenkívül légkondicionáló rendszerekben is használják, ahol a hőmérséklet függvényében automatikusan blokkolja vagy megnyitja a hűtőfolyadék áramlását.

Figyelj! Az értékesítés során különféle feszültségekhez tervezett szervo hajtásokkal ellátott szelepek vannak - 12-től 220 V-ig. Ezt a paramétert figyelembe kell venni a termék megvásárlásakor.

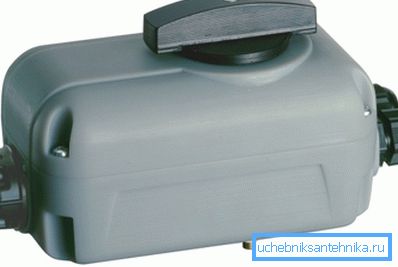

Szervo eszköz

A szervo vezérlés csak két elemből áll:

• Elektromos motor;
• A fogaskerekes reduktor, amely 90 fokos csavarral nyit és bezárja a vízellátást.

A golyósorsó meghajtó kinyit és bezárja, amikor a motor forgásiránya megváltozik. Így a szervo eszköz meglehetősen egyszerű.

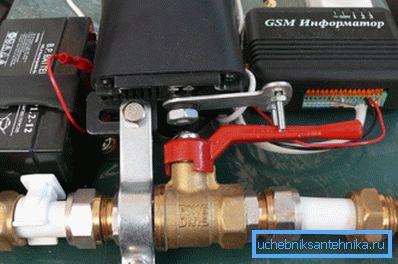

Tipp Te magad készíthetsz egy elektromos meghajtót egy golyós szelepre. Ebből a célból a VAZ-2109 hátsó ablaktörlő motorja, amely mindössze 100 fokos forradást eredményez (figyelembe véve a karok ütközését, mindössze 90 fokos lesz).

Rendszerint az elektromos motor egy légmentesen lezárt házban helyezkedik el, amely szétválasztja a szelepet egy sor tömítéssel. Ezért az eszköz biztonságos.

A mechanizmus esetében van egy gomb vagy kar, amely lehetővé teszi a daru saját kezével történő vezérlését, például ha az áramellátást kikapcsolják. Emellett az elektromos működtetők belső segéd mikrokapcsolóval rendelkeznek, amely lehetővé teszi a szivattyú, a kazán vagy a vízellátással kapcsolatos egyéb berendezések működését.

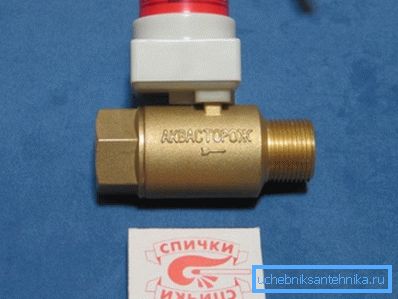

Jelenleg a piacon számos kérdéses termék van, mind a külföldi, mind a hazai gyártók. Ráadásul az utóbbiak nem rosszabbak a minőséget illetően, de ugyanakkor az alacsonyabb ár is alacsonyabb.

kérelem

Először is meg kell mondani, hogy az elektromos meghajtó csak a reteszelő mechanizmus helyzetét változtatja meg. Ugyanazt az eszközt termosztátok, termosztatikus időzítők vagy más eszközök vezérlik, amelyek elektromos áramot küldnek a mechanizmus elektromos motorjára.

Példaként tekintse meg a készülék működését az árvíz elleni védelmi rendszerben, amely mind vízellátás, mind fűtés esetén használható.

A szelepek mellett ez magában foglalja:

• Szivárgásérzékelők.
• Controller.

Hasonló rendszer működik az alábbiak szerint:

• Az érzékelők olyan helyeken találhatók, ahol árvíz esetén a víz felszínének legnagyobb esélye van.. A készülék működési elve azon a tényen nyugszik, hogy a víz két érintkezőt zár le, aminek következtében impulzust küld a vezérlőnek.
• A szabályozó az érzékelőtől érkező jel vétele után villamos áramot küld az elektromos motorra.
• Az elektromos működtető pedig lezárja a szelepet és így megakadályozza a vízellátást. Ezt követően a készülékházon található gomb megnyomásával önműködően bekapcsolhatja a vízellátást.

Ezen elv szerint más rendszerek a meghajtással rendelkező szelepek használatával dolgoznak.

Figyelj! A daru az áradás elleni védelmi rendszerekben lévő meghajtóval a víz vagy a lakás bejáratánál levő zárószelepek után jön létre. A készülék használata mechanikus szelepek helyett tilos.

Itt talán a meghajtással rendelkező szelepek fő jellemzői.

következtetés

A gömbcsapok működtetői nem csak távolról vezérelhetik, hanem automatizált áramlásszabályozó rendszerekben is használhatják azokat. Különösen a lakhatás elleni védelmi rendszerek az árvíz ellen az utóbbi időben igen népszerűek. Ezért ígéretes találmánynak is nevezhetők (lásd még a cikket Radiátor szelep - mindent, amit tudni kell a szelepről és a vezérlőszelepekről).

A cikkből származó videóból további információkat kaphat a kijelölt témáról.
