Szivattyú a kútnál: jellemzők, jellemzők, telepítés

A kutakhoz használt felületi szivattyúk lehetővé teszik a vizet egy sekély mélységből, ami fontos a vidéki házak és külvárosi területek tulajdonosai számára.

Beszélünk ezeknek az eszközöknek a fő jellemzőiről és jellemzőiről, valamint bemutatjuk, hogyan kell a felszíni szivattyút a kútba telepíteni.

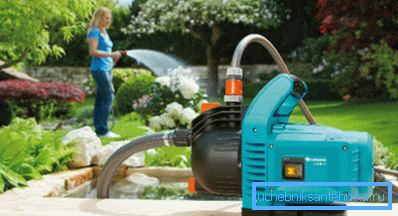

Felszíni szivattyú

Eszköz és cél

A felszíni szivattyúk a vákuum elvén alapulnak, amikor vákuumot hoznak létre a szívótömlő végénél, amelyet a másik végébe a vízbe merítenek. Így a tömlõ különböző végein a nyomás különbözõ, és a szívó oldalon teljes vákuumban az atmoszferikus nyomás értéke, vagyis körülbelül 760 mm Hg.

Ha a higanyoszlopot vízoszlopra cseréljük, akkor egy ilyen oszlop magassága 10,3 méter, ami azt jelenti, hogy a vákuum a szívóoldalon 10,3 méteren belül emelkedhet.

Figyelembe véve a csővezetékek falának súrlódási veszteségét és a rendszerben lévő hiányos vákuumot, az ilyen szivattyú vízének maximális magassága nem haladhatja meg a 9 métert, és ha figyelembe veszi a szívócső vízszintes részét, kiderül, hogy az igazi munkamagasság 7 - 8 méter

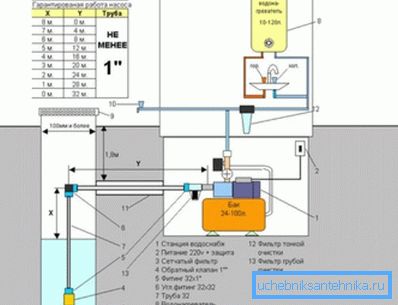

Figyelj! A paraméterek kiszámításakor vegye figyelembe a távolságot a felszíni szivattyú kútjából. Itt a következő képlet megfelelő lenne: Y = 4 (8-X), ahol Y a cső vízszintes részének hossza, X a szívómagasság. Vagyis a vízszintes rész négy métere egy méteres emelésnek felel meg.

Figyelj! A fenti számításból azt a következtetést vonhatjuk le, hogy a felületi szivattyú úgy van kialakítva, hogy a víz akár 8 méter magasságig is felemelkedhessen. Ez lehetővé teszi, hogy ezt az eszközt vízelvezető nyílt víztestekből, sekély homokokból és kútokból használja.

A tervezés során a külső szivattyúk három fő típusra oszthatók:

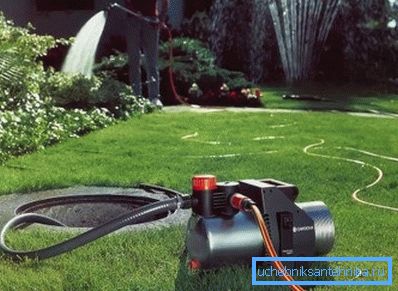

1. Vortex. A legkompaktabb és legköltségesebb eszközök, amelyek elég nagy nyomást hoznak létre a rendszerben, de alacsony hatásfokkal - legfeljebb 45% -kal. Elsősorban az öntözésre és az elárasztott helyiségekben található víz szivattyúzására használják, de az alacsony hatékonyság és az alacsony megbízhatóság miatt nem engedjük meg, hogy az ilyen típusú berendezéseket állandó egységként ajánljuk az autonóm vízellátó rendszer számára;
2. Centrifugális. Drágább és megbízható eszközök, amelyek legalább az örvénynél kevesebbet termelnek, de nagy nyomás nehezedik a vízvezeték munkájának biztosítására. Rendkívül megbízható - akár 92% -kal - a folyamatos használatra elegendő megbízhatósággal, amely lehetővé teszi az ilyen típusú berendezések használatát a vízellátó szivattyúállomások üzemeltetésében;

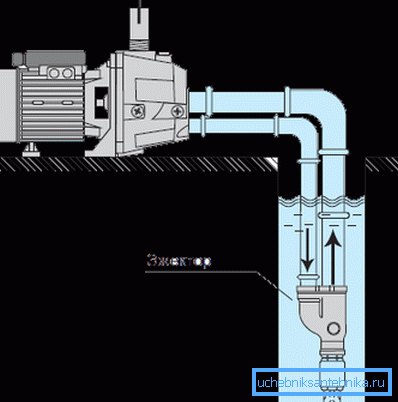

3. Katapult. Két vízkeringtető áramkörük van: az első áramkörben a folyadék a kivezető fúvókához kerül, ahol a Bernoulli-hatás következtében nyomáskülönbség jön létre, és a külső környezet - a második áramkör - vizet szív le. Ez a megoldás lehetővé teszi, hogy a kivetőt mélységbe állítsa, és megoldja a szívómagasság korlátozásának kérdését, de most erre a célra hatékonyabb merülőegységeket használnak, amelyek ár / minőség aránya magasabb.

Mint látjuk, a centrifugális szivattyúk a leginkább praktikusnak bizonyultak, ezért részletesebben fogunk rájönni.

Az elrendezett centrifugális egység nagyon egyszerű:

• Két meghajtó mereven rögzítve van a hajtómű meghajtó tengelyén, amelynek egyik középpontja lyuk van;
• A lyuk összekapcsolódik a lemezek közötti térrel, ahol a ferde lemezeket forrasztják, csatornákat hoznak létre a tér középpontjától az éleiig, amelyek egy gyűjtőtartályhoz (diffúzorhoz) vannak csatlakoztatva, amely kapcsolatban van a tápvezetékkel;
• A szívótömlő a lemez közepén lévő lyukhoz van csatlakoztatva;
• Ha a szívótömlő és a közbenső teret folyadékkal tölti meg, és a sebességváltó mozgásban van, akkor a forgólapával ellentétes irányba ferdén levő pengék elindítják a középső és a centrifugális erő által okozott tér szélei felé irányuló vizet;
• Ennek eredményeképpen vákuum keletkezik a kerék középpontján és a beömlőnyíláson belül, valamint a széleken és a diffúzorban lévő, a nyomáscsökkentő tömlőt érintő területen - a megnövekedett nyomás területe;
• Ilyen körülmények között a rendszer egyensúlyra törekszik, és a vizet a kerék felőli tartály által a nyomótömlőben levő nyomás hatására kiürítik, miközben vákuum keletkezik a kerék közepén, és a folyadék a szívótömlőből atmoszferikus nyomás alatt áramlik ki.

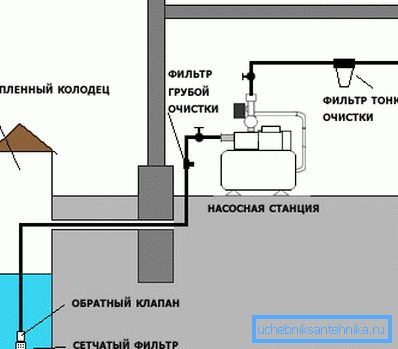

Ennek eredményeképpen folyamatos keringés jön létre, és vizet pumpálnak egyik pontról a másikra, ami eléréséhez szükséges volt. A ház önálló vízellátó rendszerében végzett munkákhoz azonban a felszíni egységet nem önállóan használják a kútból, hanem egy úgynevezett szivattyútelepet állítanak össze, amelyet részletesebben a következő bekezdés ír le.

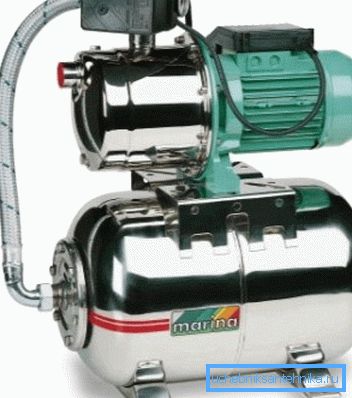

Szivattyúállomás

A felületi szivattyú normál működéséhez a lakóház vízellátó rendszerének részeként egy feltöltő tartályhoz és automatikus aktiválási vezérlő rendszerhez van csatlakoztatva. Erre azért van szükség, hogy csökkentse a egységindítások számát egységenként.

Az a tény, hogy amikor bekapcsolja a motor tekercselését, az aktuális áram nagyságának csúcspontjai jelennek meg, amelyeket bemeneti áramoknak neveznek. Ezek az áramok káros hatással vannak az eszközre, ezért az elektromos motor működőképességének szempontjából sokkal jobb, ha a legkisebb indítási ciklussal működik.

Másrészről a szivattyú állandó működése nem szükséges, és gazdaságilag veszteséges, hiszen jelentős mennyiségű energiát fogyaszt és kiüríti a kútat. Nyilvánvaló, hogy bizonyos mennyiségű vizet és nyomást kell létrehozni a rendszerben, amely lefedi majd a folyamatos vízvezeték szerelvényeket és csapokat, és csak akkor, ha ez a nyomás bizonyos értékek alá csökken, akkor a szivattyú bekapcsol és visszaállítja a tartalékot.

Ennek megfelelően, ha a tartályban bizonyos csúcsnyomás érhető el, a szivattyú automatikusan leáll.

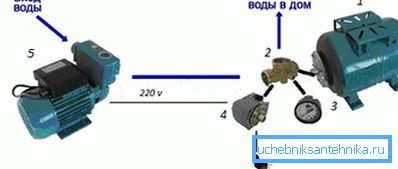

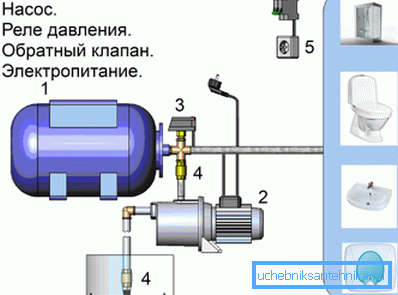

Így jöttünk a szivattyúállomás készülékéhez, és fő részei:

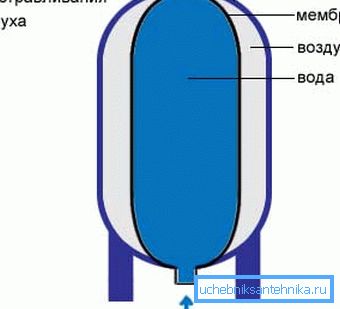

1. Hidraulikus akkumulátort vagy vevőt. Ez egy fém vagy műanyag tartály, amely belsejében egy gumibot (membrán). Körül a körte összenyomják a 3,5 atm. a körte számára szállított levegő és víz állandó nyomás alatt van;
2. Nyomáskapcsoló Az alsó és a felső kioldási értékre van állítva, és ha az alsó határértéket elérik, a terminálok bezárják az áramkört, és amikor a felső határértéket elérik, akkor megnyílik. Ennek eredményeképpen a szivattyú teljesítménye a tartály kritikus nyomásesése esetén bekapcsol, és ha a maximális érték visszaáll, akkor kikapcsol;
3. Nyomásmérő. A nyomásmérésre és a relébeállításokra és az automatizálásra szolgáló eszköz;
4. Centrifugális szivattyú;
5. Szívótömlő visszacsapószeleppel és szűrővel a végén;
6. A tömlő (tömörítő);
7. Öt-tűs csillapító. Szükséges az összes felsorolt ​​alkatrész egyetlen rendszerbe való átkapcsolásához.


Figyelj! A megfelelő felhalmozódott vevőkészülékkel a rendszer ritkán kapcsolja be a szivattyút, ami jelentősen meghosszabbítja az élettartamát, valamint meghosszabbítja a motorindítók és a sorkapcsok élettartamát. Ezenkívül a vízvezeték-rendszerben nem lesz nyomáscsúcs és a jellemző vízütő, amely megvédi a szelepeket és a csővezetékeket.

A szivattyúállomás csatlakoztatása a kútba

Ha a felületi szivattyút a saját kezével a kúthoz kívánja csatlakoztatni, a lépésenkénti utasításunk segít:

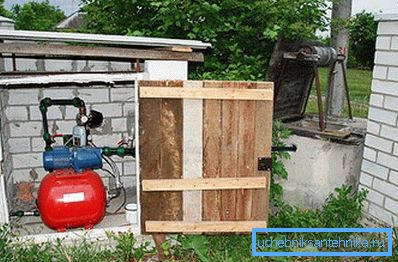

1. A szivattyúállomás (vagy külön a szivattyú) egy szilárd rögzített talpra van felszerelve, és a lábak csavarokkal vagy horgonyokkal rögzítve vannak. Javasoljuk, hogy a berendezés alatt gumirostőt helyezzen a készülék vibrációs aktivitásának csökkentésére;

1. A szivattyú kimeneti (tápellátási) nyílása az ötperemes csatlakozó hüvelykimenetéhez egy tömlővel vagy közvetlenül van csatlakoztatva;

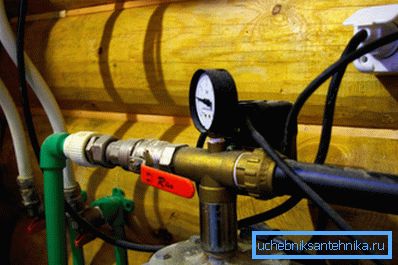

1. A hidegtároló tartály egy puha tömlõvel vagy közvetlenül is csatlakoztatva van a fojtónyílás hüvelykimenetéhez;

1. A megmaradt hüvelykes lyukak beszerelése a belső vízellátás csövéhez kapcsolódik otthon;

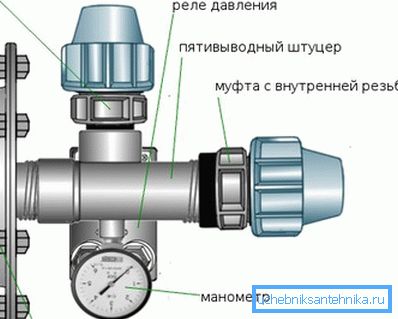

1. A lyukba? hüvelyk a szerelőcsavar nyomásmérőjén;

1. A nyomáskapcsoló a fúvóka fennmaradó, nem használt utolsó furatához van csatlakoztatva;

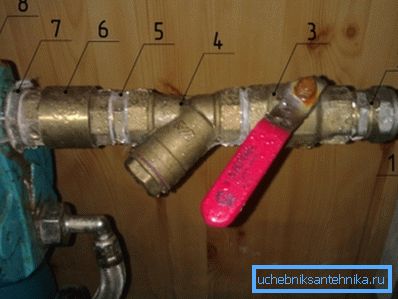

1. A szivattyú szívónyílása a vízbevezető csőhöz van csatlakoztatva.

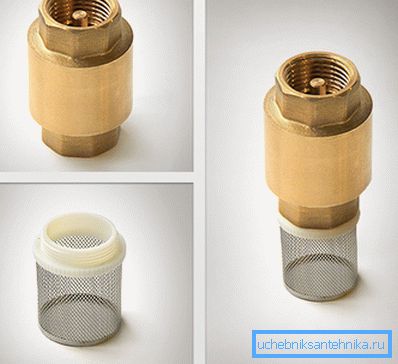

1. A vízbevezető cső vége egy visszacsapó szeleppel és egy durva vízszűrővel van ellátva, és leeresztik a kútba (az alsó rész legalább egy méter);

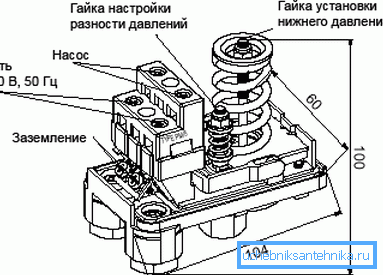

1. A szivattyú tápkábelét a nyomáskapcsoló és a relé önműködően nyitott kapcsaira csatlakoztatják - a 220 V-os hálózati aljzathoz;

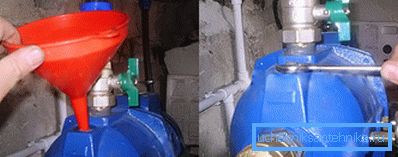

1. A szivattyú munkaterülete vízzel van töltve a házban lévő speciális lyukon keresztül, és a készülék beindul;

1. A házban lévő daruk zárva vannak, és várják a tartály feltöltését. Amikor a tartály megtelt, és a szivattyú ki van kapcsolva, vágja le a nyomást a nyomásmérőn;
2. Ezután a csapok nyitva vannak és a víz felszabadul, amíg a szivattyú ismét be nem kapcsolódik. Bekapcsolt nyomáskapcsoló;

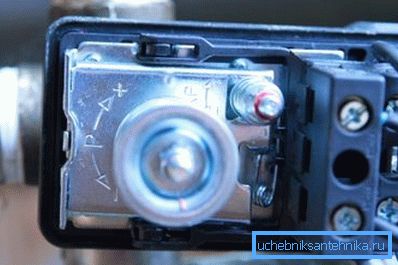

3. Végül hasonlítsa össze a kapott nyomásértékeket a vevő útlevéladatával, és szükség esetén állítsa be a nyomáskapcsolót.

Figyelj! A csőcsatlakozások valamennyi csatlakozását kuplungos anyákkal kell összekötni, a szerelvény és a tartály, valamint a szerelvény és a vízcső között beágyazott golyóscsapokat kell felszerelni.

következtetés

A felszíni szivattyúkat széles körben használják az önálló vízellátó rendszerekben, hogy vizet biztosítanak sekély kutakból és kútokból. Útmutatónk segítségével önállóan csatlakoztathat és hozhat létre egy rendszert a kútból vagy egyéb forrásból történő vízszállításhoz. A cikk segítségével részletesebben tanulmányozhatja a témát.
