Szivattyú agidel

Az Ufa Termelési Szövetség különböző termékeket gyárt a védelmi, olaj- és gázipari, autó- és repülőgépipar számára. Termékeihez a cég bejegyezte az "Agidel" védjegyet. Ugyanezen márka gyártott szivattyú Agidel.

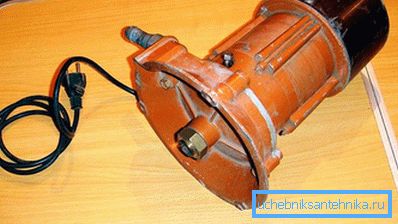

Mi az a

Az Ufa Termelés Szövetség első szivattyú módosításainak kezdete elvész a múlt század hetvenes éveiben. Néhány minta még mindig működik. Jelenleg a TM "Agidel" alatt a szivattyúk két változatát állítják elő: "Agidel M" és "Agidel 10". Ezek az egységek a centrifugális felületi szivattyúk osztályába tartoznak.

Az Agidel szivattyúegységeket úgy tervezték, hogy öntözéshez, nyári zuhanyozáshoz vagy vízbevitel biztosításához két pontot, például fürdőkádat és konyhát biztosítson.

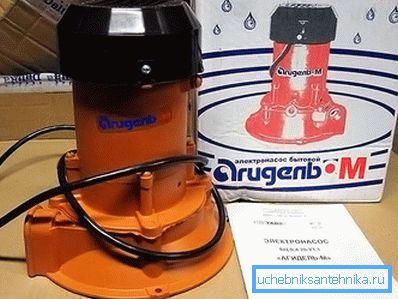

Jellemzői: "Agidel M"

Az "Agidel M" szivattyú egy kis méretű centrifugál szivattyú. Az egység műszaki jellemzői:

• a súly 6 kg;
• átmérő: 23,8 cm, hosszúság: 25,4 cm;
• az egység 7 m mélységből vizet szívjon fel, miközben a kivetítő felszerelésével a mélység 15 m-re emelkedik;
• a víz emelkedésének magassága 20 m;
• óránként 2,9 l / h-os szivattyúzással képes;
• villamosenergia-költségek - 370 W / h.

Ezt a készüléket csak álló helyzetben kell felszerelni. A szivattyú működésének előfeltétele a szivattyúzott víz maximális tisztasága. Ezért, ha vízt pumpál a kútból vagy a kútból, a befogadó szeleptől az aljáig terjedő távolság nem haladhatja meg a 35 cm-t.

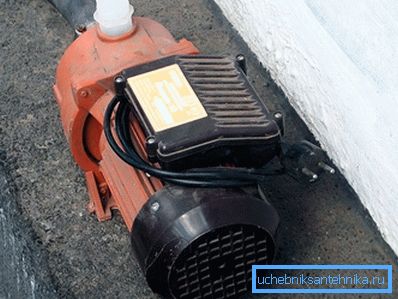

Jellemzők "Agidel 10"

Az "Agidel 10" szivattyú egy erősebb modell, amely a következő műszaki jellemzőkkel bír:

• súly 9 kg;
• az építmények mérete 23,0 ± 16,0 - 37,0 cm;
• a szivattyú vizet kaphat egy mélyedésből 7 m mélységig;
• a maximális magasság, amelyen a víz emelkedése 30 m;
• a termelékenység 3,3 l / óra;
• a készülék teljesítményfelvétele 700 W / h.

Az egység csak vízszintes helyzetben van felszerelve.

Mindkét modell esetében közös követelmény, hogy sík felületre telepítsék és pozitív hőmérsékletet biztosítsanak a szivattyú telepítési helyén. Ha a folyadék befagyása a készülék belsejében megengedett, akkor megszakad.

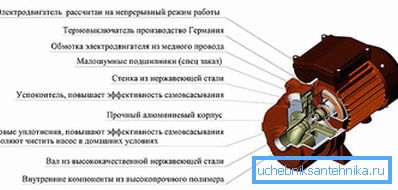

Fő alkatrészek

A TM "Agidel" készülék kialakítású szivattyúi a következő összetevőkből állnak:

• egy házat, amely a motorházhoz három külső csavarral van összekötve;
• motorház (négy csavarral ellátva);
• csigák, amelyek segítségével a víz felszívódik (része a testnek);
• járókerék (rögzített), amely a test közepén rögzítve van egy csavarral;
• villanymotor horgonyokkal, tömítések és tömítés közöttük.

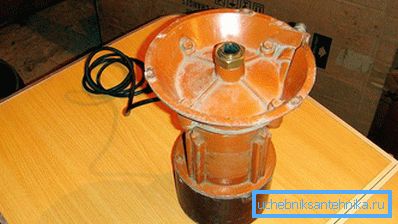

Konstruktív különbségek modellek

Az Agidel M készüléket meg kell tölteni vízzel a munka megkezdése előtt. A kialakítás védelmet nyújt a túlmelegedés ellen, ezért hosszú ideig megállíthatatlanul működtetheti a készüléket. A víz hőmérséklete nem haladhatja meg a 40-et? C. A szivattyút csak pozitív környezeti hőmérsékleten szabad használni.

Az "Agidel 10" szivattyú egy önfelszívó egység, ezért nem igényel előzetes vízinjektálást a működés megkezdése előtt. Nagyon érzékeny a túlterhelésre, ezért ne használja a készüléket a nagy mélységű víz szivattyúzására.

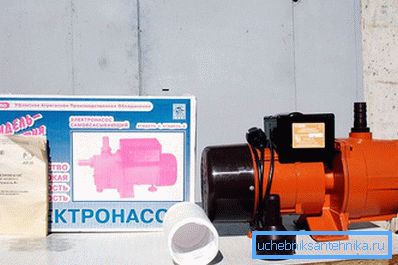

Hogyan és hol telepítse az eszközt

A szivattyúkat olyan konténerekben vagy használati helyiségekben kell elhelyezni, amelyek védik őket a közvetlen napfénytől, nedvességtől és törmelékektől. A vízállóság csökkentése érdekében az egységek a lehető legközelebb helyezkednek el a kúthoz. A telepítés sima felületen történik.

A szivattyú egész évben történő használatával felmelegszik a helyiség, amelyben van.

Mivel az "Agidel M" készüléket elsősorban szezonális működésre szánták, a kút tetejére telepíthető. Ha a készüléket egész évben igénybe kell venni, a telepítést meleg szobában végzik. Lehetőség van arra, hogy ássunk egy gödröt a talajfagyás szintje alatt. Fedje le tégla vagy beton, szigetelje és telepítse a szivattyút.

A szivattyú kezdeti feltöltéséhez vízzel, mielőtt elkezdené, csatlakoztassa az oszlop vízvezetékéhez. Ezután a szelepszárat elé kell helyezni a szelepek elzáró szelepeket, és a készülék kimeneti csövéből a tömlőt le kell ereszteni a közelben lévő víztartályra. Amikor az oszlop fogantyújánál az ivóvizet pumpálják, a nyomás alatt lévő víz belép a szivattyúba, és a tömlőn keresztül a tartályba jut. Annak érdekében, hogy elkerülje a víz állandó mozgását a szivattyún keresztül, működés közben az oszlopok leállítják az ütközőszelepet.

Az "Agidel 10" szivattyú közvetlenül a víz felületére telepíthető. Ehhez hozzon létre egy kis tutajot. Ebben az esetben a csatlakozás minden aktuálisan hordozó része gondosan el van különítve a víztől.

A telepítés másik jellemzője - a tápegységhez való csatlakozás. Mivel a szivattyúvezeték csak 1,5 m hosszú, és a szivattyútól a legközelebbi kimenetig terjedő távolság sokkal nagyobb, jobb a "natív" vezeték cseréje egy másikra, a kívánt hosszra. A huzalt úgy kell elhelyezni, hogy ne lehessen megbotlódni rajta vagy véletlenül károsíthatja.

A TM "Agidel" szivattyúk üzembe helyezésének és üzemeltetésének megkezdése előtt alaposan olvassa el az utasításokat. Csak az összes ajánlás és követelmény végrehajtása biztosítja az egység hosszú és megbízható működését.
